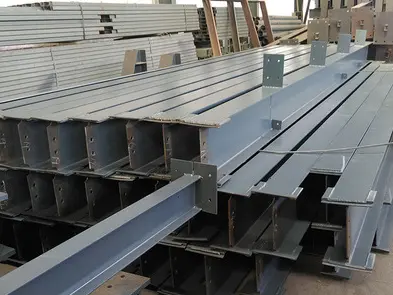

Secondary Structural Support Steel Beam

သံမဏိထပ်ခိုးများတွင် ဝန်ပို့ခြင်းတွင် အဆင့်နှစ်ဆင့်ရှိသော ယန္တရားတစ်ခုပါဝင်သည်- မူလတန်းတန်းများမှ ဒေါင်လိုက်ဝန်များကို ပံ့ပိုးပေးသည်၊ အလယ်တန်းဖွဲ့စည်းတည်ဆောက်ပုံဆိုင်ရာ ပံ့ပိုးမှုစတီးတန်းများသည် ဒုတိယတန်းဝန်ထမ်းဒြပ်စင်များအဖြစ် လုပ်ဆောင်ကာ မူလတန်းတန်းများကြားတွင် ဝန်ထမ်းခြင်းကွာဟချက်များကို ပေါင်းကူးပေးသည်။ စံပူလိပ်သောအပိုင်းများ သို့မဟုတ် သေးငယ်သော ဂဟေဆက်ထားသောအပိုင်းများမှ ဖန်တီးထုတ်လုပ်ထားသောကြောင့် အဆိုပါ beam များသည် ပင်မတန်းတန်းများအတွက် အသုံးပြုသည့် တိကျသေချာသော ဂဟေဆက်မှုအမှားအယွင်းရှာဖွေခြင်းလုပ်ငန်းစဉ်များကို မလိုအပ်ပါ။ ၎င်းတို့သည် ပရောဂျက်ကုန်ကျစရိတ်များနှင့် အချိုးညီညီ ညီမျှစေပြီး အသေးစားမှအလတ်စား ကြမ်းပြင်များနှင့် အမိုးအကာများအတွက် ဖြန့်ဝေပေးသည့် ဝန်ထမ်းလိုအပ်ချက်များကို ဖြည့်ဆည်းပေးကာ မူလတန်း-အလယ်တန်း အလင်းတန်းစနစ်များတွင် အသုံးအများဆုံး အလယ်တန်းဝန်ထမ်းအစိတ်အပိုင်းကို ကိုယ်စားပြုသည်။

တည်ဆောက်ပုံ Load အဓိပ္ပါယ်ဖွင့်ဆိုချက်နှင့် အသုံးချမှုအခြေအနေများ

1. အခြေခံ အဓိပ္ပါယ်ဖွင့်ဆိုချက်

Secondary structural support steel beams များကို ပင်မတန်းတန်းများ၏ corbel position တွင် transverse ဖြင့် တပ်ဆင်ထားပါသည်။ ၎င်းတို့သည် သံမဏိကော်လံများနှင့် တိုက်ရိုက်မချိတ်ဆက်ပါ။ ၎င်းတို့သည် ကြမ်းပြင်ကြမ်းပြင်များ၊ ခေါင်မိုးအကာအရံများနှင့် ဝန်ထမ်းများနှင့် စက်ပစ္စည်းများထံမှ တိုက်ရိုက်ထုတ်လွှဝန်များကို အဓိကပံ့ပိုးပေးကာ ဖြန့်ဝေထားသောဝန်များကို မူလတန်းတန်းများဆီသို့ လွှဲပြောင်းပေးကာ ၎င်းတို့အား သံမဏိကော်လံများနှင့် ဖောင်ဒေးရှင်းများသို့ ပို့ဆောင်ပေးသည်။ စက်မှုအဆင့်မီ အခြေခံပစ္စည်းများ- လိပ်ထားသော H-beams၊ စံ I-beams၊ channel steel နှင့် ပေါ့ပါးသော ဂဟေဆော်သည့် H-beams လေးမျိုးပါဝင်သည်။ Q235B ကို ပုံမှန်အားဖြင့် စံအိမ်တွင်းနှင့် ပြင်ပပရောဂျက်များအတွက် အဓိကပစ္စည်းအဖြစ် ရွေးချယ်ထားသော်လည်း Q355B ကို လေးလံသော သို့မဟုတ် တုန်ခါနေသောစက်ပစ္စည်းများကို ပံ့ပိုးပေးသည့် ပလပ်ဖောင်းများအတွက် အသုံးပြုပါသည်။

2. Universal Application Scenarios

- စက်မှုစက်ရုံကြမ်းခင်းပြားများအတွက် အလယ်တန်းစာတန်းများ

- သီးခြားပြင်ပစက်ပစ္စည်းများအတွက် Load-bearing platforms များ

- ခေါင်မိုး purlin ကွင်းများ အတွက် ထုပ်တန်းများ ပံ့ပိုးပေးခြင်း

- မိုးလုံလေလုံသံမဏိထပ်ခိုးကြမ်းပြင်များအတွက် အလယ်တန်းတန်းတန်းများ

Standardized Factory-Supplied Component အသေးစိတ်များ

1. Main Beam ဖွဲ့စည်းမှု

- ဖြတ်တောက်ထားသော လိပ်အပိုင်းများနှင့် စိတ်ကြိုက် ဂဟေဆက်သည့်အပိုင်းများအဖြစ် အမျိုးအစားခွဲထားသည်။ Standard I-beams၊ channel steel နှင့် hot-rolled H-beam များကို စတော့-အရှည်ပရိုဖိုင်များကို CNC ဖြတ်တောက်ခြင်းဖြင့် ထုတ်လုပ်ပါသည်။ ပုံမှန်မဟုတ်သော bay widths သို့မဟုတ် အထူးအကွာအဝေးများအတွက်၊ ပေါ့ပါးသော ဂဟေဆက်ထားသော H-beams (အသေးစားစတီးလ်ပြားများမှ ဖန်တီးထားသော) ကိုအသုံးပြုသည်; ထူထဲသောပြားများပါ ၀ င်သောအကြီးစားဂဟေဆော်ခြင်းလုပ်ငန်းစဉ်များကိုရှောင်ရှားသည်။

2. ချိတ်ဆက်မှု ဆက်စပ်ပစ္စည်းများကို အဆုံးသတ်ပါ။

- ရင်ခွင်ချိတ်ဆက်မှုပြားများ- စံချိတ်ထားသော ချိတ်ဆက်မှုနည်းလမ်း။ ပါးလွှာသောအပြားများကို အလင်းတန်းအစွန်းများသို့ ဂဟေဆော်ကာ၊ ပင်မအလင်းတန်း၏ ကော်ဘယ် (ကွင်းစ) ပေါ်သို့ တင်ကာ တည်နေရာပြသော ဘောများဖြင့် လုံခြုံအောင်ပြုလုပ်ထားသည်။

- ပါးလွှာသော ပန်းကန်ပြားများ- တိကျသော တစ်ပိုင်းတင်းကျပ်သော ဆက်သွယ်မှုများအတွက်သာ အသုံးပြုသည်။ ပန်းကန်ပြား၏အထူသည် main beam bearing end plates များထက် သိသိသာသာနိမ့်ပြီး ထူထပ်သော အားဖြည့်မှုကို အသုံးမပြုပါ။

- End stiffeners - စုစည်းထားသော bearing loads အရ Secondary beam များပေါ်တွင်သာ တပ်ဆင်ထားသည်။ ပုံမှန် I-beam သို့မဟုတ် channel steel secondary beam များအတွက် မပါဝင်ပါ။

3. Beam ကိုယ်ထည် ဆက်စပ်ပစ္စည်းများ

- Purlin bracket plates- အမိုးအလယ်တန်းတန်းတန်းများအတွက် သီးသန့်၊ ပလိပ်သွပ်ရည်စိမ်အမိုး purlins များကို ပံ့ပိုးရန်အတွက် ထိပ်အနားကွပ်ကို ဂဟေဆော်ထားသည်။

- အသုံးဝင်သောအဖွင့်အားဖြည့်ပြားများ- အပိုင်းဖြတ်ပိုင်းအားအားဖြည့်ရန် စံအရွယ်အစားကန့်သတ်ချက်များထက်ကျော်လွန်သော ဝဘ်အပေါက်များအနီးတွင် တပ်ဆင်ထားသည်။

4. ဆောက်လုပ်ရေးဆက်စပ်ပစ္စည်းများ

- Standard Secondary structural support steel beams (12m အထိ) ကို lifting lugs များ မတပ်ဆင်ပါ။ ပရိုဖိုင်အနားကွပ်များကို လှည့်ပတ်ခြင်းဖြင့် လွှင့်တင်ခြင်းကို လုပ်ဆောင်သည်။ ရှည်လျားသော သို့မဟုတ် လေးလံသော ဒုတိယတန်းတန်းများကို ရိုးရှင်းသော ဂဟေဆော်သည့် ဆွဲကြိုးများဖြင့် စက်ရုံတွင် တပ်ဆင်ထားသည်။

5. Corrosion Protection & Fireproofing

- စံအိမ်တွင်းပရောဂျက်များအတွက် သံချေးဖယ်ခြင်းအဆင့်- St3 (လက်-တူးလ်သန့်ရှင်းရေး)။ ပြင်းထန်သော သံချေးတက်သော ပတ်ဝန်းကျင်များတွင် ပြင်ပပရောဂျက်များအတွက် Sa2.5 (အနုမှုန့် သန့်စင်ခြင်း)။

- အပေါ်ယံစနစ်- နှစ်လွှာဖြန်းဆေး (primer plus topcoat); စုစုပေါင်းခြောက်သွေ့သောဖလင်အထူ 60μm နှင့် 100μm အကြားထိန်းချုပ်ထားသည်။

- Fireproofing : လိုအပ်သလို ပါးလွှာသော ဖလင် intumescent fire-retardant coating ကို လိုအပ်သလို အသုံးပြုခြင်း၊ standard fire resistance rating သည် 0.5 မှ 1 hour ဖြစ်သည်။

6. ချည်နှောင်မှုများနှင့် ချိတ်ဆက်မှုများ

အဆင့် 4.8 စံ bolts များကို သမားရိုးကျ static load အဆစ်များအတွက် အသုံးပြုပါသည်။ အဆင့် 8.8 အစွမ်းသတ္တိမြင့်သော ဘောလီများကို စက်ပစ္စည်းတုန်ခါမှု၊ လေပြင်းများ သို့မဟုတ် လေးလံသောဝန်များ (OEM အခွံမာသီးများနှင့် လိုက်ဖက်ညီသော အခွံမာဆေးလျှော်စက်များနှင့်အတူ) အဆစ်များအတွက် အသုံးပြုပါသည်။

စက်ရုံမှ ပံ့ပိုးပေးသော ဖြေရှင်းချက် အမျိုးအစားသုံးမျိုး

- I-beam အလယ်တန်းအလင်းတန်းများ- I-beam ကိုယ်ထည် + အစွန်းနှစ်ဖက်ရှိ ရင်ခွင်ချိတ်ဆက်မှုပြားများ + purlin အထောက်အပံ့ပြားများ + ပြီးပြည့်စုံသော သံချေးတက်ခြင်းအပေါ်ယံပိုင်း၊ မိုးလုံလေလုံ ပေါ့ပါးသော panel ကြမ်းခင်းများအတွက် သင့်လျော်သည်။

- လှိမ့်ထားသော H-beam အလယ်တန်း အလင်းတန်းများ- H-beam ကိုယ်ထည်ငယ် + အဆုံးပေါင်ပြားများ + ဒေသအလိုက် ပြောင်းလဲထားသော stiffeners + shear studs; ကွန်ကရစ်ပေါင်းစပ်ကြမ်းခင်းများအတွက်သင့်လျော်သည်။

- ချန်နယ်သံမဏိအလယ်တန်းတန်းတန်းများ- ချန်နယ်သံမဏိကိုယ်ထည် + အဆုံးထုပ်ပြားများ + သေးငယ်သော ဘေးထွက်ကြိုးပြားများ၊ သေးငယ်ပြီး လွတ်လပ်သော ပစ္စည်းပလပ်ဖောင်းများအတွက် အဓိကအသုံးပြုသည်။

အဓိကဖွဲ့စည်းပုံဆိုင်ရာ ကွာခြားချက်များ- ပင်မနှင့် အလယ်တန်းအလင်းတန်းများ

ဝယ်ယူမှုနှင့် ရွေးချယ်မှုအတွင်း အမှားအယွင်းများကို တားဆီးရန် - ဆိုက်ပေါ်တင်ခြင်း၊ တည်ဆောက်ပုံဖွဲ့စည်းပုံနှင့် ချိတ်ဆက်မှုအမျိုးအစား - အတိုင်းအတာသုံးရပ်အပေါ် အခြေခံ၍ ထူးခြားချက်များကို ရှင်းလင်းစွာသတ်မှတ်ထားသည်။ - ပင်မအလင်းတန်းများ- သံမဏိကော်လံများနှင့် တိုက်ရိုက်ချိတ်ဆက်ထားသည်။ အတိုင်းအတာအပြည့်ဖြင့် ဆက်တိုက် ဝန်ကိုထမ်းပါ။ ထူထဲသော အသီးအနှံများ နှင့် တစ်လျှောက်လုံးတွင် နေရာလွတ် ထူထပ်သော stiffeners များပါ၀င်သည် ။ အဆင့် 10.9 စွမ်းအားမြင့် bolts များကိုအသုံးပြုပါ။ Grade I welds အတွက် 100% ultrasonic စမ်းသပ်ခြင်း (UT) ကို ခံယူပါ။

- Secondary Beams- ဒေသအလိုက်၊ ဖြန့်ဝေသောဝန်များကိုထမ်းရန် ပင်မအလင်းတန်းများနှင့်ချိတ်ဆက်ထားသည်။ ရိုးရှင်းသောဖွဲ့စည်းတည်ဆောက်ပုံဒီဇိုင်းနှင့် အဓိကအားဖြင့် ချိတ်ထားသော (ပတ္တာ) ချိတ်ဆက်မှုများ၊ ပေါ့ပါးသော ပရိုဖိုင်များကို အသုံးပြုပါ။ နှင့် Spot-check weld စစ်ဆေးခြင်းတို့ကို ဆောင်ရွက်သည်။

အဓိက အားသာချက်များ

အလယ်တန်းထောက်ကူ အလင်းတန်းများအတွက် ပေါ့ပါးသော ပရိုဖိုင်တည်ဆောက်ပုံကို အသုံးချကာ၊ ဤစနစ်သည် သမားရိုးကျ လွှမ်းခြုံထားသော ပင်မအလင်းတန်းများ တည်ဆောက်ခြင်းထက် အောက်ပါ လက်တွေ့ကျသော အကျိုးကျေးဇူးများကို ပေးဆောင်သည်-

1. ပေါ့ပါးပြီး လိုက်လျောညီထွေဖြစ်အောင် စီစဉ်ပေးခြင်း။ ကြမ်းပြင် slab module များကိုအခြေခံ၍ အကွာအဝေးကို လွတ်လပ်စွာချိန်ညှိနိုင်သည်။

2. ပစ္စည်းထိရောက်မှု; သံမဏိထပ်ခိုးအဆောက်အဦများအတွက် အလုံးစုံသောစတီးလ်ဝယ်ယူမှုနှင့် ထုတ်လုပ်မှုကုန်ကျစရိတ်တို့ကို သိသိသာသာ လျှော့ချပေးသည်။

3. မြင့်မားသောမျက်နှာပြင်ပြားချပ်ချပ်; ပရိုဖိုင်းစတီးကြမ်းခင်းများ၊ အစိုင်အခဲသစ်သားကြမ်းခင်းများနှင့် ဖိုက်ဘာဘိလပ်မြေဘုတ်များ အပါအဝင် အခင်းအမျိုးမျိုးနှင့် တွဲဖက်အသုံးပြုနိုင်ပါသည်။

4. ရိုးရှင်းသော ဖန်တီးမှုနှင့် ဆိုက်အတွင်း အပြင်အဆင်/ တပ်ဆင်မှု အဆင်ပြေမှု၊ အလုံးစုံဆောက်လုပ်ရေးအချိန်ဇယားကို ထိထိရောက်ရောက် တိုတောင်းစေသည်။

5. ယူနီဖောင်းဝန်ဖြန့်ဖြူး; ခြေဖဝါးသွားလာမှုကြောင့် ဖြစ်ပေါ်လာသော ရေရှည်ကြမ်းပြင်များ လျော့ပါးသွားခြင်းနှင့် တုန်ခါမှုတို့ကို စနစ်တကျ လျှော့ချပေးပါသည်။

6. စက်ရုံမှ အသုံးပြုထားသော သံချေးတက်ခြင်း နှင့် သံချေးတက်ခြင်း ကုသမှု၊ ခြောက်သွေ့သော အိမ်တွင်းပတ်ဝန်းကျင်တွင် ရေရှည်တည်ငြိမ်မှုကို သေချာစေပြီး အဆောက်အဦဆိုင်ရာ ကြာရှည်ခံမှုစံနှုန်းများနှင့် ကိုက်ညီပါသည်။

မီးမောင်းထိုးပြမှုများနှင့် ပုံစံတူ သံမဏိ အစိတ်အပိုင်းများ ကွဲပြားခြင်း။

1. ပစ္စည်းရွေးချယ်မှုနှင့် ထောက်ပံ့ရေးစက်ဝန်း အားသာချက်များ

ပရိုဖိုင်အမျိုးအစား လေးခုသည် ဝန်လိုအပ်ချက်များနှင့် လိုက်လျောညီထွေရှိစေရန် ရရှိနိုင်သည်- ပေါ့ပါးသောဝန်များ (ကုန်ကျစရိတ်များကို ထိန်းချုပ်ရန်အတွက်) I-beam နှင့် channel steel နှင့် အလယ်အလတ်ဝန်အတွက် H-beam အသေးများ (တင်းကျပ်မှုသေချာစေရန်)။ စနစ်သည် စတော့ခ်ပူလိပ်ထားသော ပရိုဖိုင်များကို ဖြတ်တောက်ခြင်းအပေါ် မူတည်ပြီး ရေနစ်မြုပ်နေသော- arc welding နှင့် စိတ်ကြိုက် main beam များအတွက် လိုအပ်သော ထပ်ခါတလဲလဲ ဖြောင့်တန်းခြင်းလုပ်ငန်းစဉ်များကို ဖယ်ရှားပေးပါသည်။ C-sections နှင့် standard channel steel brackets များသည် enclosure bracing အတွက်သာ သင့်လျော်ပြီး ဒေါင်လိုက်ကြမ်းပြင်ဝန်များကို ထမ်းသော အလယ်တန်း beam များကို အစားထိုး၍မရပါ။

2. ဖွဲ့စည်းပုံ Load-Bearing ကွာခြားချက်များ

လွတ်လပ်သောဝန်လမ်းကြောင်း; ဝန်များကို သံမဏိကော်လံများထံ တိုက်ရိုက်မလွှဲပြောင်းဘဲ သေးငယ်သော အပိုင်းများကို ဖြတ်ကျော်ကာ အလေးချိန် နည်းပါးစေသည်။ ချိတ်ဆက်မှုအားလုံးသည် ပင်မ beams များပေါ်တွင် လေးလံသော အဆုံးပြားများ သို့မဟုတ် သိပ်သည်းသော stiffeners များလိုအပ်မှုကို ဖယ်ရှားပေးပါသည်။ ၎င်းသည် ဂဟေဆက်ရာတွင် စားသုံးနိုင်သော ပစ္စည်းများနှင့် တီထွင်ဖန်တီးမှုလုပ်အားကို လျှော့ချပေးကာ စနစ်သည် စံထပ်ခိုးဝန်ထမ်းအခြေအနေအများစုအတွက် သင့်လျော်စေသည်။

3. ဆိုက်ပေါ်တွင် ကွဲပြားသော တပ်ဆင်မှု

တပ်ဆင်ခြင်းသည် အမြင့်ပေအပြည့် ထိုးဖောက်ဝင်ရောက်မှု တင်းပါးဂဟေဆော်ခြင်း မလိုအပ်ပါ။ ယင်းအစား ရိုးရှင်းသော ဘောင်ခတ်ထားသော ပေါင်ချိတ်များကို အသုံးပြုပြီး ဆောက်လုပ်ရေးအတွက် နည်းပညာဆိုင်ရာ တံခါးခုံကို လျှော့ချပေးသည်။ အဖွဲ့ဝင်များကို လိုအပ်သော အရှည်များအထိ ဖြတ်တောက်နိုင်ပြီး အနီးကပ် ခွဲထားသော အပိုင်းများ၏ အပြင်အဆင်သည် ကြမ်းပြင်အကွာအဝေးများကို ပိုမိုကောင်းမွန်စေပြီး ပုံမှန်မဟုတ်သော ပင်လယ်အော်ပုံစံများကို လိုက်လျောညီထွေဖြစ်စေသည်။ ထို့အပြင်၊ အဆင့် 1 ဂဟေဆက်ခြင်းအတွက် မပျက်စီးစေသောစမ်းသပ်ခြင်း (NDT) လိုအပ်ချက်များကို ဖယ်ရှားခြင်းသည် အရည်အသွေးစစ်ဆေးခြင်းနှင့် အလုပ်သမားကုန်ကျစရိတ်များကို သိသိသာသာ လျော့နည်းစေသည်။

4. Multifunctional Component အလိုက်သင့် လိုက်လျောညီထွေရှိမှု

Purlin cleats နှင့် သေးငယ်သော utility support များကို beam ၏ ထိပ်အနားကွပ်တွင် welded နိုင်ပြီး component သည် floor နှင့် roof applications နှစ်မျိုးလုံးအတွက် သင့်လျော်မှုဖြစ်စေပါသည်။ ပေါင်းစပ်ကွန်ကရစ်ကြမ်းခင်းစနစ်များအတွက် သို့မဟုတ် ခြောက်သွေ့သောဆောက်လုပ်ရေးကြမ်းခင်းအတွက် ချန်လှပ်ထားနိုင်ပြီး၊ တိကျသောလိုအပ်ချက်များအပေါ်အခြေခံ၍ ကုန်ကျစရိတ်သက်သာသောဖွဲ့စည်းပုံပြင်ဆင်မှုများအတွက် Shear studs များကိုထည့်နိုင်သည်။

5. Corrosion နှင့် Fireproofing ကုန်ကျစရိတ်များ ကွဲပြားသည်။

Secondary Structural Support Steel Beam ပံ့ပိုးမှု beam သည် primary beam ထက် သိသိသာသာ ဖိစီးမှု နည်းပါးသောကြောင့်၊ သံချေးတက်ခြင်း နှင့် မီးခံနိုင်သော အပေါ်ယံလွှာများကို ပိုမိုပါးလွှာသော အသုံးချမှုများသည် လုံလောက်ပြီး ပစ္စည်းသုံးစွဲမှု လျော့နည်းစေသည်။ ပြုပြင်ထိန်းသိမ်းခြင်းနှင့် ပြန်လည်ပြင်ဆင်ခြင်းသည် ရိုးရိုးရှင်းရှင်းဖြစ်ပြီး၊ မူလတန်းတန်းတန်းများနှင့် နှိုင်းယှဉ်ပါက တည်ဆောက်ပုံ၏အပြည့်အ၀သက်တမ်းတစ်လျှောက်တွင် သံချေးတက်ခြင်းနှင့် မီးခံခြင်းဆိုင်ရာ အလုံးစုံကုန်ကျစရိတ်သက်သာမှုတို့ကို ပေးဆောင်သည်။

သံမဏိအစိတ်အပိုင်းများ အမျိုးအစားခွဲခြားခြင်းနှင့် နေရာချထားခြင်း။

1. ပင်မအလင်းတန်းများ- လုံးပတ်ဝန်များကို သံမဏိကော်လံများသို့ လွှဲပြောင်းပါ။ လေးလံသောဝန်များနှင့် တာရှည်အကွာအဝေးများအတွက် ဒီဇိုင်းထုတ်ထားသည်။ တင်းကျပ်သော ချိတ်ဆက်မှုများကို စွမ်းဆောင်နိုင်ပြီး စံနှုန်းမြင့်သော အဖျက်အဆီးမရှိ စမ်းသပ်ခြင်း (NDT) ကို ခံယူပါ။

2. Secondary Beams- ဖြန့်ဝေထားသော ကြမ်းပြင်ဝန်များကို ပင်မ beams များသို့ လွှဲပြောင်းပါ။ အလယ်အလတ်ဝန်နှင့် ပင်ချိတ်ထားသော ချိတ်ဆက်မှုများအတွက် ဒီဇိုင်းထုတ်ထားသည်။ ကုန်ကျစရိတ်သက်သာမှုကို ဦးစားပေးပါ။

3. Channel Steel & C-Sections- တည်ဆောက်ပုံဆိုင်ရာ ပံ့ပိုးမှုများ နှင့် ခေါင်မိုး purlins များအတွက် အဓိက အသုံးပြုသည်။ ကြီးမားသော ဒေါင်လိုက်ကြမ်းပြင်ဝန်ကို မထမ်းပါနှင့်။

စံချိန်စံညွှန်းမီ အဆုံးမှ အဆုံး ထုတ်လုပ်ရေး လုပ်ငန်းစဉ်

1. ကုန်ကြမ်းလက်ခံမှု- လှိမ့်ထားသောအပိုင်းများအတွက် မူရင်းကြိတ်အရည်အသွေးလက်မှတ်များကို စစ်ဆေးပါ။ ဘေးတိုက်ကွေးခြင်း၊ လိမ်ခြင်း၊ နှင့် သံချေးတက်ခြင်းအတွက် စစ်ဆေးခြင်း၊ ပုံပျက်ခြင်းကန့်သတ်ချက်များထက်ကျော်လွန်သော အစိတ်အပိုင်းများကို စက်ပိုင်းဆိုင်ရာ ဖြောင့်ဖြောင့်ခြင်း၊ ချိတ်ဆက်မှုနှင့် stiffener ပြားများ၏ အရည်အသွေးကို တစ်ပြိုင်နက်တည်း စစ်ဆေးပါ။

2. CNC တိကျမှုဖြတ်တောက်ခြင်း- ဒုတိယဖွဲ့စည်းပုံဆိုင်ရာ ရောင်ခြည်တန်းများကို ထုထည်မြင့်မားစွာဖြတ်တောက်ရန်အတွက် အအေးသတ္တုလွှများကို အသုံးပြုပါ။ အထွေထွေအစိတ်အပိုင်းများအတွက် ပလာစမာဖြတ်တောက်ခြင်းကို အသုံးပြုပါ။ ပိုရှည်သောအပိုအစိတ်အပိုင်းများအတွက် welding bevels ပြင်ဆင်ပါ။

3. အစိတ်အပိုင်းအပြင်အဆင်နှင့် စည်းဝေးပွဲ- တည်ဆောက်ပုံများအလိုက် ချိတ်ဆက်မှုပန်းကန်ပြားများ၊ stiffeners၊ purlin cleats နှင့် အားဖြည့်ပြားများ၊ ဆွေမျိုး အစိတ်အပိုင်း ရာထူးများကို ပြုပြင်ရန် တိကျသော tack welding ကို အသုံးပြုပါ။

4. သေးငယ်သောအစိတ်အပိုင်းဂဟေဆော်ခြင်း- CO2 ဓာတ်ငွေ့အကာအရံဖြင့် ဂဟေဆော်ခြင်းဖြင့် အရန်အစိတ်အပိုင်းများကို ဂဟေဆော်ခြင်းပြုလုပ်ပါ။ Splice welds များအတွက် Grade II စံနှုန်းများကို အကောင်အထည်ဖော်ပါ။ ရွေးချယ်ထားသော Ultrasonic Testing (UT) ကို အရေးကြီးသော load-bearing node များပေါ်တွင်သာ လုပ်ဆောင်ပါ (100% စစ်ဆေးခြင်းမရှိပါ)။

5. CNC Hole Drilling- coaxial alignment ကိုသေချာစေရန် CNC မှတဆင့်ချိတ်ဆက်ထားသောပြားများတွင် bolt အပေါက်များကို တူးဖော်ပါ။ ပုံမှန်ချိတ်ဆက်မှုများအတွက် Grade 4.8 bolts ကိုအသုံးပြုပြီး heavy-load node အတွက် အဆင့် 8.8 bolts သို့ပြောင်းပါ။

6. ပြုပြင်ခြင်းနှင့် ကြိတ်ခြင်း- ဂဟေပုံပျက်ခြင်းကို ဖယ်ရှားရန် ဒေသန္တရပြုထားသော အပူချိန်နိမ့်သော မီးတောက်ကို အသုံးပြုပါ။ weld spatter, burrs, and over weld beads များကို ကြိတ်ချေပါ။

7. သံချေးတက်ခြင်း နှင့် မီးခံခြင်း- ပရောဂျက် သတ်မှတ်ချက်များအပေါ် အခြေခံ၍ သံချေးချွတ်ခြင်း စံနှုန်းများကို အသုံးပြုပါ။ သံချေးတက်ခြင်း ဆန့်ကျင်ဆေး အင်္ကျီနှစ်ထည်ကိုဖြန်းပါ။ သတ်မှတ်ထားသော မီးလောင်မှုဇုန်များတွင် ပါးလွှာသော ဖလင်မီးခံလွှာကို လိမ်းပါ။

8. ID အမှတ်အသား၊ နောက်ဆုံးစစ်ဆေးခြင်းနှင့် သိုလှောင်ခြင်း- ထူးခြားသောအစိတ်အပိုင်း ID များကို မှုတ်ပေးပါ။ အတိုင်းအတာများကိုစစ်ဆေးပါ အရည်အသွေးစစ်ဆေးရေးမှတ်တမ်းများ ပြုစုခြင်း၊ ပို့ဆောင်ခြင်းမပြုမီ ရာသီဥတုကာကွယ်ရေးအတွက် အထုပ်။

ပြီးပြည့်စုံသော စွမ်းဆောင်ရည် ကန့်သတ်ချက်များ

1.Geometric Dimensions နှင့် Fabrication Tolerances

- လိပ်ထားသော H-beam များ- 200x100mm မှ... 450200mm

- Standard I beam : I10 မှ I32

- ပုံမှန်ချန်နယ်သံမဏိ- [10 မှ [25]

- အလင်းဂဟေဆက်ထားသော H beam: အမြင့် 250mm မှ 600mm

- ပုံမှန်ပေးပို့မှုအရှည်- 6m၊ 9m၊ 12m၊ အကွက်ခွဲခြင်းအတွက် အလျား

- လုပ်ဆောင်ခြင်း သည်းခံနိုင်မှု- စုစုပေါင်းအရှည်သွေဖည်မှု ± 3 မီလီမီတာ၊ ဘေးဘက်သို့ ကူးပြောင်းမှု ≤L/1000

2.Base ပစ္စည်းစက်ပိုင်းဆိုင်ရာဂုဏ်သတ္တိများ

3.Stress နှင့် weld လက်ခံမှုဘောင်များ

- တွန်းအား စွမ်းဆောင်ရည်- အဓိကအားဖြင့် ကြမ်းပြင် slabs များဖြင့် ကန့်သတ်ထားသော ပြင်းထန်သော ဝင်ရိုးကွေးခြင်းအား ခံယူပါ။ Φ16/Φ19 shear studs ဖြင့် Bearing capacity သည် 30% ခန့် တိုးလာသည်။

- Stiffener အပြင်အဆင်- bearing supports များတွင် local stiffeners များကိုသာတပ်ဆင်ပါ၊ အရှည်ပြည့် stiffeners မရှိပါ။

- ဂဟေစစ်ဆေးခြင်း- ကျပန်း UT စစ်ဆေးခြင်းနှင့်အတူ အလယ်တန်းဂဟေဆက်ခြင်း၊ အသားလွှာဂဟေဆက်များအားလုံးအတွက် အမြင်အာရုံစစ်ဆေးခြင်း

4.Anti-corrosion, fire protection နှင့် connection parameters များ

- သံချေးဖယ်ရှားရေးစံသတ်မှတ်ချက်- St3 လက်စွဲသံချေးဖယ်ရှားရေး၊ စံမြင့်ပရောဂျက်များအတွက် Sa2.5 ရိုက်ချက်ပေါက်ကွဲမှု

- ဆေးသုတ်ခြောက်သွေ့ဖလင်အထူ- 60μm မှ 100μm

- မီးခံနိုင်ချိန်- 0.5 နာရီမှ 1 နာရီအထိ ပါးလွှာသော မီးခံအလွှာဖြင့်

- ချိတ်ဆက်ပန်းကန်အထူ- 8mm မှ 16mm

5.မူလတန်းနှင့်အလယ်တန်းအလင်းတန်းဘောင်များကိုရိုးရှင်းသောနှိုင်းယှဉ်မှု

- Primary load bearing beam- ပင်မ Q355B ပစ္စည်း၊ အထူဆုံး ပန်းကန်ပြား၊ 100% ပင်မဂဟေ UT စစ်ဆေးခြင်း၊ အဆင့် 10.9 ဘောများ၊ 100-160μm ဆေးဖလင်

- Secondary Structural Support Steel Beam- ပင်မ Q235B ပစ္စည်း၊ ပါးလွှာသော ချိတ်ပြား၊ ကျပန်း အလယ်တန်း ဂဟေစစ်ဆေးခြင်း၊ အဆင့် 4.8 ဘောများ၊ 60-100μm သုတ်ဆေးဖလင်

HAISHENG ပေါင်းစပ်ပေးပို့မှုနှင့် ပံ့ပိုးမှုဝန်ဆောင်မှုများ

- Integrated Component Supply- ပင်မတန်းတန်းများ၊ အလယ်တန်းတန်းတန်းများ၊ ခိုင်ခံ့မြင့်သော bolts များနှင့် ချိတ်ဆက်မှုပြားများအပါအဝင် ပြီးပြည့်စုံသော သံမဏိဖွဲ့စည်းပုံအထုပ်အတွက် ပေါင်းစပ်ထုတ်လုပ်မှုအချိန်ဇယားနှင့် သည်းခံနိုင်မှုစံနှုန်းများ-- မတူညီသောပေးသွင်းသူများအကြား အတိုင်းအတာကွဲလွဲမှုများကြောင့် ဖြစ်ပေါ်လာသော ဆိုက်ပေါ်ရှိ ချိန်ညှိမှုကို ဖယ်ရှားကာ ပြန်လည်လုပ်ဆောင်မှုလျှော့ချခြင်း။

- ပြည့်စုံသောနယ်စပ်ဖြတ်ကျော်စာရွက်စာတမ်း- ဘာသာစကားနှစ်မျိုးသုံးပစ္စည်းအရည်အသွေးလက်မှတ်များ၊ အတိုင်းအတာစစ်ဆေးခြင်းအစီရင်ခံစာများ၊ ဂဟေနမူနာအစီရင်ခံစာများနှင့် အစိတ်အပိုင်း ID ဖြတ်ကျော်အကိုးအကားစာရင်းများဖြင့် ပါ၀င်သော တပ်ဆင်ပုံများ။ ပြည်ပအကောက်ခွန်ရှင်းလင်းရေး၊ ပြင်ပအဖွဲ့အစည်း စစ်ဆေးခြင်း/လက်ခံမှု၊ နှင့် ဆိုက်တင်သွင်းခြင်းဆိုင်ရာ လိုအပ်ချက်များနှင့် အပြည့်အဝ လိုက်လျောညီထွေရှိခြင်း။

- ရှေ့ပိုင်းနည်းပညာပံ့ပိုးမှုနှင့် ပုံဆွဲပိုမိုကောင်းမွန်အောင်ပြုလုပ်ခြင်း- ကြမ်းပြင်ဝန်ထုပ်ဝန်ပိုးများနှင့် bay အတိုင်းအတာများအပေါ်အခြေခံ၍ အလယ်တန်းအလင်းအကွာအဝေးကို အခမဲ့ရောင်းချခြင်းအကြို ပိုမိုကောင်းမွန်အောင်ပြုလုပ်ခြင်း။ စတုတ်နှင့် purlin cleat တည်နေရာများကိုစစ်ဆေးခြင်း; ဝန်ပမာဏ မလုံလောက်ခြင်း သို့မဟုတ် အပြင်အဆင် အမှားအယွင်းများ ကဲ့သို့သော ပြဿနာများကို ကာကွယ်ရန်အတွက် အသေးစိတ်ချိတ်ဆက်မှု တပ်ဆင်ပုံများ ပံ့ပိုးပေးခြင်း။

- Protective Cross-Border Logistics- အစွန်းအကာအကွယ်များနှင့် ရေစိုခံဆန့်ထုပ်ပိုးများကို အသုံးပြု၍ ပိုရှည်သော ဒုတိယတန်းလျားများအတွက် အပိုင်းလိုက်ထုပ်ပိုးခြင်း။ ပင်လယ်ရေကြောင်းနှင့် ကုန်းလမ်းသယ်ယူပို့ဆောင်ရေး၏ တင်းကျပ်မှုကို ခံနိုင်ရည်ရှိစေရန်နှင့် ဆေးသုတ်ခြင်း သို့မဟုတ် ပရိုဖိုင်ပုံပျက်ခြင်းမှ ကာကွယ်ရန် ရုတ်သိမ်းသည့်အချက်များကို ရှင်းလင်းစွာမှတ်သားထားသည်။ ထုပ်ပိုးမှုစာရင်းများနှင့် ထောက်ပံ့ပို့ဆောင်ရေး ခြေရာခံနံပါတ်များကို တစ်ပြိုင်နက်တည်း ပေးဆောင်ခြင်း။

- အဝေးထိန်းဆိုက်တွင် တပ်ဆင်ခြင်း ပံ့ပိုးမှု- ပုံပြတပ်ဆင်မှုလက်စွဲများနှင့် အတိုချုံးစုစည်းမှု ဗီဒီယို သင်ခန်းစာများ ပံ့ပိုးပေးခြင်း၊ တရုတ်နှင့် အင်္ဂလိပ်လို 24/7 အဝေးထိန်းနည်းပညာဆိုင်ရာ အမေးအဖြေ၊ အလယ်တန်းအလင်းတန်းထိုးချိတ်ဆက်မှုများ၊ လက်တင်နှင့် ပေါင်းစပ်ကြမ်းပြင်တည်ဆောက်မှုအတွက် အချိန်နှင့်တပြေးညီ လမ်းညွှန်ချက်။

- နှစ်ရှည်အာမခံနှင့် ပြုပြင်ထိန်းသိမ်းမှု- 5 နှစ်ပစ္စည်းအာမခံနှင့် 2 နှစ် စက်ရုံမှအသုံးပြုထားသော သံချေးတက်ခြင်းဆိုင်ရာ အာမခံ။ တပ်ဆင်ပြီးနောက် ဆေးသုတ်ခြင်း နှင့် တံကျင်ပြန်လည်စစ်ဆေးခြင်း/ထိန်းသိမ်းခြင်းအတွက် အခမဲ့အစီအစဉ်များ အသေးစားအလယ်တန်းအလင်းတန်းဆက်စပ်ပစ္စည်းများအတွက် အမြဲတမ်းဖြည့်စွက်ဝန်ဆောင်မှု။
