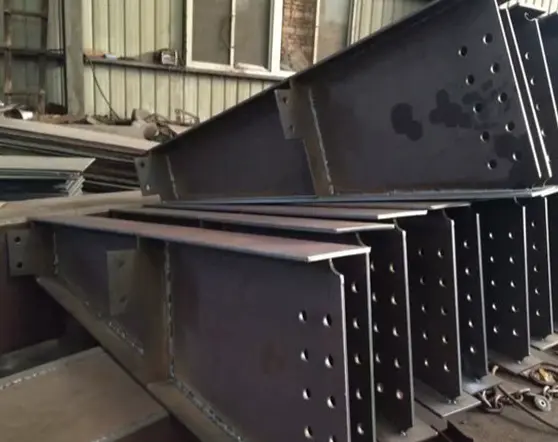

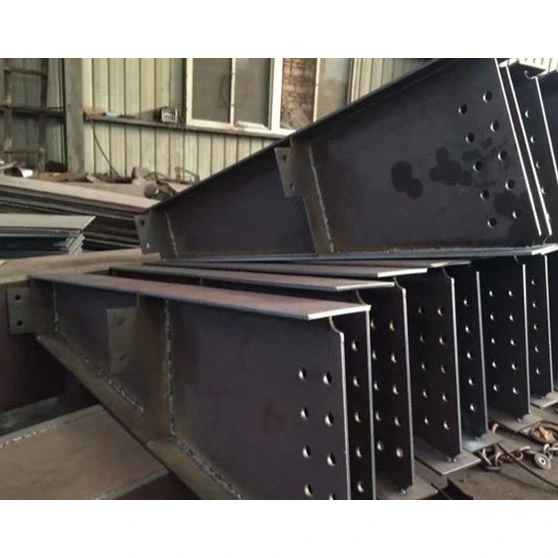

Primary Load Bearing Steel Beam ၊

ဤ Primary Load Bearing Steel Beams များသည် သံမဏိဘောင်အတွင်း ဒေါင်လိုက်ဝန်များကို လွှဲပြောင်းပေးရန် တာဝန်ရှိသော အဓိကအစိတ်အပိုင်းများဖြစ်သည်။ ဒေသအလိုက်သတ်မှတ်ထားသော သို့မဟုတ် ဖြန့်ဝေသောဝန်များကိုကိုင်တွယ်သည့်ဒုတိယတန်းတန်းတန်းများ (စံ I-beams သို့မဟုတ် channel steel များကဲ့သို့) နှင့်မတူဘဲ၊ ဤပင်မတန်းတန်းများသည်ကြမ်းပြင်ကြမ်းပြင်များ၊ အလယ်တန်းတန်းတန်းများ၊ စက်ပစ္စည်းများနှင့်အမိုးမိုးခြင်းများမှ စုစည်းထားသောဝန်များကို ဒေါင်လိုက်သံမဏိကော်လံများထံလွှဲပြောင်းပေးပါသည်။ ထုတ်ကုန်လိုင်းတွင် အဓိက အမျိုးအစားသုံးမျိုးဖြစ်သည့် welded H-beams၊ variable-section H-beams နှင့် box-section beams-အားလုံးသည် ရေမြုပ်နေသော-arc ဂဟေဆက်ခြင်းကို အသုံးပြု၍ စတီးပြားများမှ ဖန်တီးထားပြီး ပြည့်စုံသော အဖျက်အဆီးမရှိ စမ်းသပ်ခြင်း (NDT) နှင့် ဘက်စုံအဆင့် ပိုးမွှားဆန့်ကျင်ရေးနှင့် မီးခံနိုင်ရည်ရှိသော ကုသမှုများ ပါဝင်သည်။

ကုန်ပစ္စည်းအမျိုးအစား ခွဲခြားခြင်း။

1. ပင်မအလင်းတန်းအမျိုးအစားသုံးမျိုး၏ အသုံးချမှုနယ်ပယ်

- Constant-section welded H-beams- စျေးကွက်တွင် အသုံးအများဆုံး Primary Load Bearing Steel Beams များ။ တစ်လျှောက်လုံးတူညီသောဖြတ်ပိုင်းအတိုင်းအတာများ; ထုတ်လုပ်မှုစက်ဝန်းတိုတိုနှင့် အလယ်အလတ်ကုန်ကျစရိတ်၊ 6 မှ 24 မီတာရှိသော စံကြမ်းခင်းများနှင့် ပုံမှန်စက်ရုံကြမ်းပြင်ဝန်လိုအပ်ချက်များအတွက် သင့်လျော်သည်။

- Variable-section H-beams- အလယ်အလတ်အပိုင်းများနှင့် သွယ်တန်းထားသောအပိုင်းများတွင် ပိုမိုနက်ရှိုင်းသောအပိုင်းများ၊ ခေါင်မိုးကွေး အခိုက်အတန့် ဖြန့်ဖြူးမှုနှင့်အတူ ချိန်ညှိရန် ဒီဇိုင်းထုတ်ခြင်း၊ အထူးသဖြင့် ထိရောက်မှုမရှိသော သံမဏိအသုံးပြုမှုကို လျှော့ချရန် portal တောင့်တင်းသောဘောင်စက်ရုံခေါင်မိုးများအတွက် အထူး။

- Welded box beams- မျှတသော bi-directional torsional rigidity ဖြင့် လေးထောင့်ကွက်ဖြတ်ပိုင်းဖြတ်ပိုင်းကို ပိတ်ထားသည်။ ပိုကြီးသော အပိုင်းများ (24-36m)၊ eccentric crane loads နှင့် high-rise mega-frames များအတွက် သင့်လျော်သည်။ H-beam များ၏ အားနည်းဝင်ရိုး တင်းကျပ်မှု ကန့်သတ်ချက်များကို ဖြေရှင်းပေးသည်။

2. အထွေထွေ ကဏ္ဍခွဲ သတ်မှတ်ချက် စည်းကမ်းများ

- H-beam သတ်မှတ်ချက်- H × B × tw × tf (အလင်းတန်းအတိမ်အနက်၊ အနားကွပ်အကျယ်၊ ဝဘ်အထူနှင့် အနားကွပ်အထူတို့ကို ကိုယ်စားပြုသည်); အလင်းအတိမ်အနက်အကွာအဝေး: 300-2000mm။

- Box beam သတ်မှတ်ချက်- B × H × t (အပိုင်းအကျယ်၊ အပိုင်းအနက်၊ နှင့် box wall thickness တို့ကို ကိုယ်စားပြုသည်); နံရံအထူအကွာအဝေး: 12-50 မီလီမီတာ။

- စက်ရုံပြီးသော အပိုင်းအရှည်- 9m နှင့် 12m စံနှုန်းများ။ ၎င်းထက်ကျော်လွန်သော အရှည်များကို အပိုင်းများခွဲ၍ အပိုင်းများခွဲကာ အမြင့်တွင် နေရာယူထားသည်။

3. အခြေခံပစ္စည်းများအတွက် ရွေးချယ်မှု သတ်မှတ်ချက်

- Q355B- ပင်မစက်မှုလုပ်ငန်းသုံးပစ္စည်း၊ အထွက်နှုန်း ခွန်အားသည် သာမန်ကာဗွန်သံမဏိထက် အဆပေါင်းများစွာ ကျော်လွန်ပါသည်။ လေးလံသော စက်ရုံများ၏ 90% နှင့် အထပ်မြင့် အလယ်အလတ်ကြမ်းခင်းများအတွက် လိုအပ်ချက်များနှင့် ကိုက်ညီပါသည်။

- Q235B- အနိမ့်ပိုင်း၊ ပေါ့ပါးသော မိုးလုံလေလုံ အလယ်အလတ်ကြမ်းပြင်များ (၆ မီတာအောက်) ကန့်သတ်ထားသည်။ နိမ့်သောဝန်ထပ်လောင်းမှု; ပြင်ပအသုံးပြုမှုကို မထောက်ခံပါ။

- Q355NL- အပူချိန် -20°C သို့မဟုတ် အောက်ရှိသော အအေးပိုင်းဒေသများအတွက်၊ အေးသောအခြေအနေများတွင် ကြွပ်ဆတ်သောအရိုးကျိုးခြင်းမှကာကွယ်ရန် အပူချိန်နိမ့်သောသက်ရောက်မှုခံနိုင်ရည်ရှိကြောင်း အသိအမှတ်ပြုလက်မှတ်ရရှိထားသည်။

Standardized Factory-Supplied Configuration

1. Main Beam ကိုယ်ထည်ဖွဲ့စည်းမှု

ပင်မအလင်းတန်းများအားလုံးကို သံမဏိပြားဖြတ်တောက်ခြင်း၊ တပ်ဆင်ခြင်းနှင့် ဂဟေဆော်ခြင်းတို့ဖြင့် ဖန်တီးပြုလုပ်ထားသည်။ hot-rolled profile များကို ပြုပြင်မွမ်းမံရန်အတွက် အသုံးမပြုပါ။ ပိုရှည်သော ပင်မခါးပတ်ကို သယ်ယူပို့ဆောင်ရေး အမြင့်ကန့်သတ်ချက်များအပေါ် အခြေခံ၍ အပိုင်းများ ပိုင်းဖြတ်ထားပြီး၊ ကြီးမားသော အဝေးပြေးလမ်းမကြီး သို့မဟုတ် ရေကြောင်းပို့ဆောင်ရေးဆိုင်ရာ ပြဿနာများကို ရှောင်ရှားနိုင်ရန် ဂဟေဗယ်များနှင့် တင်ပါးအဆစ်များပါသော ထောက်ပံ့ကြေးများဖြင့် အပိုင်းများ ပိုင်းဖြတ်ထားသည်။ ဆိုက်သို့ရောက်ရှိသောအခါ၊ အမြင့်တန်းညှိခြင်းနှင့် ခွဲခြင်းတို့သည် ချက်ချင်းလုပ်ဆောင်နိုင်သည်။

2. Beam-Column Ends အတွက် တင်းကျပ်သော ချိတ်ဆက်မှု အစိတ်အပိုင်းများ

- Bolted End Plates- ပန်းကန်အထူသည် 18mm မှ 50mm (အမြင့်ဆုံး ပံ့ပိုးမှုတုံ့ပြန်မှု အင်အားအပေါ် အခြေခံ၍ တွက်ချက်သည်)။ အဆင့် 10.9 ကြံ့ခိုင်မှုမြင့်သော bolts များအတွက် ကြိုတင်တူးထားသော အပေါက်များ ပါရှိသည်။ ၎င်းသည် ဆိုက်အတွင်း ပူသောအလုပ် (ဂဟေဆက်ခြင်း) မလိုအပ်ဘဲ မူလတန်းကြမ်းခင်းများအတွက် အသုံးအများဆုံး ချိတ်ဆက်မှုနည်းလမ်းဖြစ်သည်။

- Full-Penetration Groove Welds- အထပ်မြင့်သေတ္တာ-အပိုင်းမူလတန်းအလင်းတန်းများအတွက် အထူးဒီဇိုင်းထုတ်ထားပါသည်။ အထပ်မြင့် အဆောက်အဦများအတွက် ငလျင်ဆိုင်ရာ ကုဒ်သတ်မှတ်ချက်များနှင့် ကိုက်ညီသော တင်ပါးအဆစ်ကို ရရှိရန် ဘောင်များနှင့် အစွန်းနှစ်ဖက်ကို နှစ်ဖက်စလုံး ဘောင်ခတ်ခြင်း ပါဝင်သည်။

- Stiffeners (အလျားလိုက်နှင့် ဒေါင်လိုက်) ပံ့ပိုးမှု- မူလတန်းတန်းများအတွက် မဖြစ်မနေဖွဲ့စည်းပုံဆိုင်ရာ အစိတ်အပိုင်းများ။ ၎င်းတို့သည် အမျိုးသားဖွဲ့စည်းပုံဆိုင်ရာ စံနှုန်းများကို လိုက်နာသော ပံ့ပိုးမှုဖြင့် ဝဘ်၏ ရှပ်စောင်းပုံသဏ္ဍာန်ကို တားဆီးကာ အလင်းတန်းအဆုံးတွင် ဒေသတွင်း ကွဲအက်ခြင်း သို့မဟုတ် ပြိုကျခြင်းအန္တရာယ်ကို ဖယ်ရှားပေးသည်။

3. Beam Bodies အတွက် Lateral Structural Components

- Mid-span Transverse Stiffeners- ဝဘ်၏ ရှပ်ပေါက်ပုံသဏ္ဍာန်ကို ဟန့်တားရန် စုစည်းထားသော ကိရိယာများ တင်ဆောင်မှု သို့မဟုတ် အထွတ်အထိပ် အလယ်အလတ်ကွေးသည့် အခိုက်အတန့်များတွင် နေရာယူထားသည်။

- Secondary Beam Corbels/Brackets- လမ်းကြောင်းအမျိုးမျိုးမှ Secondary beam များကို ပံ့ပိုးရန်၊ cross-shaped, diagonal, and other connection configurations များကို လိုက်လျောညီထွေဖြစ်စေရန်အတွက် အဓိက beam ၏ နှစ်ဖက်စလုံးတွင် အချိုးညီစွာ ဂဟေဆော်ထားသည်။

- Utility အဖွင့်အပိတ်များအတွက် အားဖြည့်ပန်းကန်များ- အပိုင်းဖြတ်ပိုင်းဝန်ထမ်းစွမ်းရည်ကို လျှော့ချနိုင်ခြင်းမရှိစေရန် MEP (စက်၊ လျှပ်စစ်နှင့် ပိုက်ဆက်) လိုင်းများအတွက် ဝဘ်အပေါက်များအနီးတွင် တပ်ဆင်ထားသော အနှစ်ပတ်လည် အားဖြည့်ပြားများ။

- Shear Studs- Specifications များမှာ Φ16 နှင့် Φ19; သံမဏိနှင့် ကွန်ကရစ်ကြားတွင် ပူးပေါင်းဆောင်ရွက်သော ဝန်ခံနိုင်မှုအား ပေါင်းစပ်နိုင်သော ကွန်ကရစ်ကြမ်းခင်းစနစ်များတွင် မူလတန်းတန်းတန်းများအတွက် အသုံးပြုပြီး အလုံးစုံဝန်ထမ်းနိုင်မှုစွမ်းရည်ကို မြှင့်တင်ပေးပါသည်။

4. အိမ်တွင်း ဆောက်လုပ်ရေး ဆက်စပ်ပစ္စည်းများ

- အဆင်သင့် lifting Lugs များ- အလေးချိန် 5 တန်ကျော်ရှိသော မူလတန်းတန်းများ၏ အစွန်းနှစ်ဖက်တွင် အချိုးညီစွာ ကြိုတင်ထည့်သွင်းထားသည်။ lifting mechanics တွက်ချက်မှုများဖြင့် စစ်ဆေးပြီး beam unit တစ်ခုလုံးကို ဒေါင်လိုက် lifting အတွက် ဒီဇိုင်းထုတ်ထားသည်။

- ယာယီချိတ်ဆက်မှုပြားများ- အပိုင်းပိုင်းခွဲထားသော ပင်မအလင်းတန်းများ၏ ယာယီတန်းညှိမှုအတွက် အသုံးပြုသည်။ Joint misalignment ကို 2mm ထက်နည်းအောင် ထိန်းချုပ်သည်၊ ပြီးစီးပြီးနောက် ကြိတ်ခွဲ၍ ဖယ်ရှားပါ။

5. သံချေးတက်ခြင်း နှင့် မီးခံကာကွယ်ခြင်း ပေါင်းစပ်ကုသခြင်း။

- သံချေးများဖယ်ရှားခြင်းလုပ်ငန်းစဉ်- Primary Load Bearing Steel Beams များသည် rolling scale နှင့် welding သံချေးတက်ခြင်းကို ဖယ်ရှားရန်အတွက် စံသတ်မှတ်ထားသော Sa2.5 grade shot-blasting ဖြင့် ပြုလုပ်ထားပြီး အကောင်းဆုံးသော ဆေးဖလင်၏ ကပ်ငြိမှုကို သေချာစေသည်။

- Multi-layer coating system- Epoxy zinc-rich primer + epoxy micaceous iron oxide intermediate coat + polyurethane topcoat; စုစုပေါင်းခြောက်သွေ့သောရုပ်ရှင်အထူ 100-160 μm။

- မီးဘေးကာကွယ်ရေးကုသမှု- အဆောက်အဦ၏မီးခံနိုင်ရည်အဆင့်သတ်မှတ်ချက်အပေါ်အခြေခံ၍ ပါးလွှာသောဖလင် သို့မဟုတ် ထူထဲသောဖလင်ပြားများကို အသုံးပြု၍ မီးခံနိုင်ရည်ကြာချိန် 1၊ 2 သို့မဟုတ် 3 နာရီအထိ အကျုံးဝင်သည်။

- ကမ်းရိုးတန်းပတ်ဝန်းကျင် ရွေးချယ်မှု- ရေပူရောင် သွပ်ရည်ပြုလုပ်ခြင်း (အစိတ်အပိုင်းတစ်ခုလုံး); ဇင့်အပေါ်ယံပိုင်းအထူ ≥85 μm ရေရှည်အဏ္ဏဝါဆားဖြန်းဖြန်းချေးဒဏ်ခံနိုင်။

6. တပ်ဆင်အသုံးအဆောင်ပစ္စည်းများနှင့် အသုံးအဆောင်ပစ္စည်းများ

စံပေးဝေမှုတွင် အဆင့် 10.9 အားကောင်းသော ဘောလီများ၊ အခွံမာသီးများ၊ အပြားလျှော်စက်များ၊ သံမဏိဖွဲ့စည်းပုံ ချိတ်ဆက်မှုများအတွက် အမျိုးသား စံချိန်စံညွှန်းများနှင့် ကိုက်ညီသော စားသုံးကုန်များ။

7. အဓိက အလင်းတန်း တပ်ဆင်ခြင်း အမျိုးအစား သုံးမျိုး

- Floor H-section ပင်မအလင်းတန်း- H-section ကိုယ်ထည် + အစွန်းနှစ်ဖက်ရှိ အထူပြားများ + bearing stiffeners + Secondary beam brackets + top flange shear studs + သံချေးတက်ခြင်း နှင့် မီးကာကွယ်ရေး ကုသမှု အပြည့်အစုံ။

- Portal frame variable-section roof primary beam- Variable-section H-beam + end plates + bearing stiffeners + flange purlin cleats + anti-corrosion treatment။

- လေးလံသောသေတ္တာ-အပိုင်း ပင်မအလင်းတန်း- ဘောက်စ်အပိုင်းကိုယ်ထည် + အဆုံးတွင် ထိုးဖောက်ဝင်ရောက်မှု groove အပြည့် ဂဟေဆက်ခြင်း + အတွင်းပိုင်းနှင့် ပြင်ပ တင်းမာသောကွင်းများ + ဘေးဘောင်များ + ထူထဲသော အဆုံးပိတ်ပြားများ။

8. စက်ရုံသို့ပေးပို့စာရွက်စာတမ်းများ

မူရင်းပစ္စည်းအရည်အသွေးလက်မှတ်များ၊ အဆင့် I welds အတွက် 100% ultrasonic စမ်းသပ်ခြင်း အစီရင်ခံစာများ၊ အတိုင်းအတာစစ်ဆေးခြင်းအစီရင်ခံစာများနှင့် အစိတ်အပိုင်းအပေါ်ယံပိုင်း/ ID စာရင်းများ။

ဤ Primary Load Bearing Steel Beams များကို အသုံးပြုခြင်း၏ အဓိက အားသာချက်များကား အဘယ်နည်း။

- မြင့်မားသောဝန်ထမ်းစွမ်းရည်; တာရှည်အသုံးအဆောင်များတွင် ရေရှည်စိတ်ဖိစီးမှုအောက်တွင် လျော့ရဲခြင်း သို့မဟုတ် ပလပ်စတစ်ပုံပျက်ခြင်းကို ခံနိုင်ရည်ရှိသည်။

- တည်ငြိမ်သော ငလျင်ဒဏ်ခံနိုင်မှုနှင့် ဖိသိပ်မှု စွမ်းဆောင်ရည်နှင့်အတူ မြင့်မားသော အလုံးစုံဘောင် တောင့်တင်းမှု၊ ထပ်ခိုးအဆင့်များအတွက် လုံလောက်သော ဘေးကင်းလုံခြုံရေးအနားသတ်များကို သေချာစေသည်။

- ထိန်းချုပ်ထားသော အတိုင်းအတာတိကျမှုဖြင့် စက်ရုံတွင် အပြည့်အ၀ ကြိုတင်ပြင်ဆင်ထားသည်။ တည်ဆောက်မှု လည်ပတ်မှု တိုတောင်းသော ရလဒ်ကို ဆိုက်တွင် bolting သာ လိုအပ်သည်။

- Compact beam cross-section သည် ဒေါင်လိုက်နေရာ သုံးစွဲမှုကို နည်းပါးစေပြီး အတွင်းပိုင်း အသုံးပြုနိုင်သော နေရာများကို ထိန်းသိမ်းပေးသည်။

- လိုက်လျောညီထွေရှိသော fireproofing ဖြင့်ပေါင်းစပ်ထားသော Multi-layer corrosion anti-corrosion treatment သည် indoor နှင့် outdoor applications များအတွက် နှစ် 50 ကျော် ဝန်ဆောင်မှုသက်တမ်းကို အာမခံပါသည်။

- စိတ်ကြိုက်ပြင်ဆင်နိုင်သောအတိုင်းအတာ၊ အပိုင်းအတိမ်အနက်နှင့် အလင်းတန်း-ကော်လံချိတ်ဆက်မှုအမျိုးအစားများ။ မမှန်သော အတွင်းခန်း အပြင်အဆင်များကို လိုက်လျောညီထွေဖြစ်စေသည်။

Profile Characteristics နှိုင်းယှဉ်ခြင်း။

1. ဖွဲ့စည်းပုံ Load-Bearing ကွာခြားချက်များ

- Main load-bearing steel beams- စိတ်ကြိုက်ပြင်ဆင်နိုင်သော ပန်းကန်အထူ၊ 6-36 မီတာအကွာအဝေးကိုဖုံးလွှမ်း; ချိန်ညှိနိုင်သော bi-directional torsional resistance; ကြမ်းပြင်တစ်ခုလုံးတွင် စုစည်းထားသော ဝန်များကို ထောက်ပံ့ပေးသည်။

- I-beams နှင့် channel steel- ပြုပြင်ထားသော hot-rolled အပိုင်းများကို ပြုပြင်၍မရပါ။ အားနည်းဝင်ရိုးတစ်လျှောက် နှစ်ဖက်တင်းမာမှု မလုံလောက်ခြင်း၊ သီးခြားပွိုင့် load များကိုသာ ပံ့ပိုးပေးသည်။ အမြင့်ဆုံးအတိုင်းအတာ 6 မီတာအထိကန့်သတ်ထားသည်။

- ဗိုက်ခွဲများနှင့် စက်ဝိုင်းအခေါင်းပေါက် အပိုင်းများ- အားနည်းသော စုစည်းတင်ဆောင်နိုင်စွမ်းရှိသော ပါးလွှာသော နံရံပိတ် ပရိုဖိုင်များ၊ bracing သို့မဟုတ်အလယ်တန်းဘောင်အတွက်သာသင့်လျော်သော; Primary Vertical load-bearing beams အဖြစ် အသုံးပြုရန် တားမြစ်ထားသည်။

2. ချိတ်ဆက်မှု Node ကွဲပြားမှုများ

- Main load-bearing steel beams- နှစ်ဖက်စလုံးရှိ ကွင်းကွင်းအများအပြား (stiffeners) ၏ သိပ်သည်းစွာ ဂဟေဆော်ခြင်းကို ပံ့ပိုးပေးသည်။ Multi-angle အလယ်တန်းအလင်းတန်းချိတ်ဆက်မှုများကိုထားရှိ; ရှုပ်ထွေးသော beam-column အဆစ်များအတွက် သင့်လျော်သည်။

- အပူလိပ်ထားသောအပိုင်းများ- Flanges များသည် လျှောစောက်သောမျက်နှာပြင်များပါ၀င်သောကြောင့် ကျယ်ပြန့်သောဂဟေဆက်သွယ်မှုခက်ခဲစေသည်။ Secondary beam connection point များ၏ သိပ်သည်းဆကို ကန့်သတ်ထားသည်။

3. ဆောက်လုပ်ရေးနှင့် သံမဏိအသုံးပြုမှု ကွာခြားချက်များ

- Main load-bearing steel beams- ပြောင်းလဲနိုင်သော-အပိုင်း ဒီဇိုင်းများသည် ကွေးနေသော အခိုက်အတန့်ကို လျှော့ချခြင်းဖြင့် ပန်းကန်အထူကို လျှော့ချနိုင်စေသည်၊ သံမဏိအလဟသဖြစ်မှုကို အတိအကျလျှော့ချပြီး အလုံးစုံကုန်ကျစရိတ်ကို လျှော့ချပေးသည်။

- အပူလိပ်ဖွဲ့စည်းတည်ဆောက်ပုံဆိုင်ရာသံမဏိ- ကြီးမားသောဝန်ထမ်းဘေးကင်းရေးအနားသတ်ဖြင့် အပိုင်းပိုင်းဖြတ်ပိုင်းအတိုင်းအတာများကို ပုံသေပြုလုပ်ထားသည်။ တိုတောင်းသောအချိန်များအတွက် ထိရောက်သော်လည်း တာရှည်များအတွက် အလွန်စျေးကြီးသည်။

4. အင်ဂျင်နီယာလျှောက်လွှာနယ်ပယ်အကျဉ်းချုပ်

Primary Load Bearing Steel Beams များသည် ကြမ်းပြင်များ၊ ခေါင်မိုးများနှင့် စက်ပစ္စည်းပလပ်ဖောင်းတစ်ခုလုံးအတွက် ပင်မဝန်လွှဲပြောင်းမှုကို ကိုင်တွယ်သည်။ အခြားသောဖွဲ့စည်းတည်ဆောက်ပုံဆိုင်ရာသံမဏိအစိတ်အပိုင်းများသည် ဒုတိယတန်းတန်းများ၊ ပံ့ပိုးမှုများ သို့မဟုတ် အကာအရံဘောင်များအဖြစ် လုပ်ဆောင်သည်—အမျိုးအစားနှစ်ခုသည် လဲလှယ်၍မရပါ။

စံချိန်စံညွှန်းဖြင့် အဆုံးမှ အဆုံးထိ ထုတ်လုပ်ခြင်း လုပ်ငန်းစဉ်

1. ကုန်ကြမ်းစစ်ဆေးခြင်း။

မူရင်းထုတ်လုပ်သူ ပစ္စည်းအရည်အသွေး လက်မှတ်များကို အတည်ပြုပါ။ laminations သို့မဟုတ် warping အတွက်စစ်ဆေး; plate leveling machine ကို အသုံးပြု၍ လိုက်လျောညီထွေမရှိသော ပန်းကန်ပြားများကို ပြားပြား၊ အနားကွပ်များ၊ ဝက်ဘ်များ၊ တင်းတင်းရင်းရင်းများနှင့် ချိတ်ဆက်မှုပြားများအတွက် ဖြတ်တောက်ထားသော စာရင်းများကို ထုတ်လုပ်ရန်အတွက် ပုံများကို တစ်ပြိုင်နက် ပိုင်းခြားစိတ်ဖြာပါ။

2. CNC ဖြတ်တောက်ခြင်း။

CNC မီးတောက် သို့မဟုတ် ပလာစမာပစ္စည်းများကို အသုံးပြု၍ ပန်းကန်ပြားများဖြတ်ခြင်း၊ ပင်မအလင်းတန်းအဆက်နေရာများတွင် ယူနီဖောင်း beveling ကိုအသုံးပြုပါ။ weld ကျုံ့ခြင်းအတွက် 2-3 mm အနားသတ်ကို ခွင့်ပြုပေးသော ကွဲပြားသောအပိုင်း beam webs များအတွက် ပရိုဖိုင်ဖြတ်တောက်ခြင်းကို လုပ်ဆောင်ပါ။

3. Jig-based စည်းဝေးပွဲ

- H ပုံသဏ္ဌာန် ပင်မတန်းတန်းများ- တပ်ဆင်ရေးဂျစ်များတွင် အပေါ်နှင့်အောက်ခြေအနားကွပ်များကို လုံခြုံအောင်ထားပါ။ ဝဘ်များကို ဒေါင်လိုက်တပ်ဆင်ပါ။ ဝဘ်ဗဟိုပြုခြင်းနှင့် အနားကွပ် ထောင့်မှန်နေရာချထားရန် tack welding ကိုအသုံးပြုပါ။

- သေတ္တာပုံသဏ္ဌာန် ပင်မတန်းတန်းများ- ပရိဘောဂ jig တစ်ခုအတွင်း အပြားလေးပြားကို ဖုံးအုပ်ထားပါ။ အတွင်းပိုင်း ဒိုင်ယာဖရမ်များကို ကြိုတင်တပ်ဆင်ခြင်းနှင့် ဂဟေဆက်ခြင်း၊ အဆစ်များတွင် ပြားမညီခြင်း (offset) ထိန်းချုပ်ခြင်း။

4. ပင်မချုပ်ရိုးများအတွက် အလိုအလျောက်နစ်မြုပ်နေသော ဂဟေဆော်ခြင်း (SAW)

- H ပုံသဏ္ဍာန် ပင်မတန်းတန်းများ- တစ်ဖက်သတ် SAW ပြုလုပ်ပါ၊ ထို့နောက် အလင်းတန်းကိုလှန်ကာ အမြစ်ကို သန့်ရှင်းရန် လေဝင်လေထွက်ပေါက်များကို အသုံးပြုပါ။ အတွင်းပိုင်း ဂဟေချို့ယွင်းချက်များကို ဖယ်ရှားရန် နောက်ပြန်အခြမ်းတွင် ထိုးဖောက်မှုအပြည့် SAW အပြည့်။

- ဘောက်စ်ပုံသဏ္ဍာန် ပင်မတန်းတန်းများ- အတွင်းပိုင်း အမြှေးပါးလွှာ အဆစ်များကို ဦးစွာ ဂဟေဆော်ပြီး၊ ထို့နောက် သေတ္တာအပိုင်း၏ အဓိက အရှည်လိုက် ချုပ်ရိုးလေးခုကို တပြိုင်နက် ပေါင်းစည်းပါ။

- အရည်အသွေးလိုအပ်ချက်များ- ပင်မအလင်းတန်းချုပ်ရိုးများအားလုံးသည် အဆင့် I ဂဟေစံချိန်စံညွှန်းများနှင့် ကိုက်ညီရပါမည်။ ပြီးစီးချိန်တွင် 100% Ultrasonic Testing (UT) လိုအပ်ပါသည်။

5. Post-weld စိတ်ဖိစီးမှု တည့်မတ်ခြင်းနှင့် ဖြောင့်ခြင်း။

အနားကွပ်ကွေးကောက်ခြင်းနှင့် အလင်းတန်းများကို ပြုပြင်ရန် ဟိုက်ဒရောလစ်ဖြောင့်စက်ကို အသုံးပြုပါ။ ကျန်ရှိသော ဂဟေဆက်ခြင်း စိတ်ဖိစီးမှုကို သက်သာစေသည်။ အလင်းတန်းသည် ခံနိုင်ရည်လိုအပ်ချက်များနှင့် ကိုက်ညီကြောင်း သေချာပါစေ။

6. အရန်အစိတ်အပိုင်းများ တပ်ဆင်ခြင်းနှင့် ဂဟေဆော်ခြင်း။

stiffeners၊ corbels နှင့် purlin cleats များအတွက် ပုံများအလိုက် တည်နေရာများကို အတိအကျမှတ်သားပါ။ သေးငယ်သောအစိတ်အပိုင်းများကို CO2 ဓာတ်ငွေ့အကာအရံဂဟေဆော်ခြင်းဖြင့် beam တွင်ဂဟေဆော်သည်။ နောက်ဆုံးတွင်၊ အဆုံးချိတ်ဆက်မှုပြားများကိုစုဝေးစေပြီး အပြည့်အဝဂဟေဆော်သည်။

7. တိကျသော CNC အပေါက်တူးခြင်း။

CNC တူးဖော်သည့်စက်များကို bolt hole coaxiality ကိုသေချာစေရန်နှင့် site တွင် reaming သို့မဟုတ် rework ပြုလုပ်ရန်မလိုအပ်ကြောင်းသေချာစေရန်အတွက် end plates နှင့် bracket connection plates အားလုံးအတွက်အသုံးပြုပါသည်။

8. Shear Stud ဂဟေဆော်ခြင်း။

ပေါင်းစပ်ကွန်ကရစ်ကြမ်းခင်းပြားများကို ပံ့ပိုးပေးသည့် ပင်မတန်းတန်းများအတွက်၊ အထူးပြုစတိုးဂဟေဆော်သည့်စက်များကို Φ16 နှင့် Φ19 ရှရာညှပ်များကို ဂဟေဆော်ရန်အတွက် အသုံးပြုပြီး စတက်ဒ်ဒေါင်လိုက်သွေဖည်မှုကို 1° အတွင်း ထိန်းချုပ်ထားသည်။

9. အလုံးစုံ အပြီးသတ်ခြင်းနှင့် ကြိတ်ခြင်း။

ဂဟေဆော်ထားသော ပုတီးစေ့များနှင့် ကွဲထွက်နေသော burrs များသည် အလင်းတန်းတစ်ခုလုံးမှ မြေသားနေပါသည်။ ဝဘ်အဖွင့်အားဖြည့်ခြင်းဇုန်များနှင့် မျက်နှာပြင်ချို့ယွင်းချက်များကို ပြုပြင်ပေးပါသည်။

10. စံချိန်စံညွှန်းမီ သံချေးတက်ခြင်း နှင့် မီးခံရန် လျှောက်လွှာ

ခြုံငုံရိုက်ချက်သည် Sa2.5 အဆင့်အထိ၊ ခြောက်သွေ့သောဖလင်အထူအတည်ပြုခြင်းနှင့်အတူ primer, intermediate coat, နှင့် topcoat ၏ဆင့်ကဲအသုံးပြုမှု; သတ်မှတ်ထားသောဇုန်များအတွက် လိုအပ်သောမီးအဆင့်သတ်မှတ်ချက်များအပေါ်အခြေခံ၍ မီးခံနိုင်ရည်ရှိသောအပေါ်ယံလွှာများအသုံးပြုခြင်း။

11. သက်သေခံခြင်း၊ နောက်ဆုံးစစ်ဆေးခြင်းနှင့် သိုလှောင်ခြင်း

အစိတ်အပိုင်း ID နံပါတ်များနှင့် ဝင်ရိုး/အမြင့် အမှတ်အသားများကို အသုံးပြုထားသည်။ အတိုင်းအတာ တိကျမှု၊ ချို့ယွင်းချက် ရှာဖွေတွေ့ရှိမှု အစီရင်ခံစာများ၊ နှင့် ပစ္စည်းစာရွက်စာတမ်းများကို စစ်ဆေးအတည်ပြုပြီး၊ စစ်ဆေးပြီးနောက်၊ အစိတ်အပိုင်းများကို တင်ပို့ရန်အတွက် ရေစိုခံထုပ်ပိုးထားသည်။

Core Performance Parameters

1. Geometric Fabrication Tolerances

- အလင်းတန်းဖြောင့်: ≤L/1000

- Flange ဒေါင်လိုက်- ≤B/100

- အပိုင်းလိုက် အတိုင်းအတာသွေဖည်မှု- ± 2 မှ 3 မီလီမီတာ

- စံအချောအပိုင်းအရှည်- 9m, 12m; ပိုရှည်သော အစိတ်အပိုင်းများကို အပိုင်းများအလိုက် ကြိုတင်ပြင်ဆင်ထားသည်။

2. အခြေခံပစ္စည်း Mechanical Properties

3. Cross-sectional Structural Parameters များ

- H-beam: ခိုင်မာသောဝင်ရိုးနှင့်ပတ်သက်သော အထူးကောင်းမွန်သော flexural စွမ်းဆောင်ရည်။ အားနည်းဝင်ရိုးနှင့်ပတ်သက်သော အနိမ့်ပိုင်း တောင့်တင်းမှု (နှစ်ဘက်အထိန်းအချုပ်အတွက် ကြမ်းပြင် slabs များနှင့် အလယ်တန်းတန်းတန်းများကို အားကိုးသည်)။ သံမဏိ-ကွန်ကရစ် ကွန်ကရစ် ပေါင်းစပ်ပြုပြင်ခြင်းပြီးနောက် ဝန်ထမ်းစွမ်းရည်သည် ၃၅% မှ ၅၅% တိုးလာသည်။

- Box beam- ဟန်ချက်ညီသော bidirectional flexural နှင့် torsional စွမ်းဆောင်ရည်၊ eccentric loading နှင့် bridge crane main beam applications များအတွက် သင့်လျော်သည်။

- Wind resistance coefficient- H-beam 1.35၊ Box beam 1.55။

- တင်းကျပ်မှုကြောင့် ဒေသတွင်း web buckling ကိုကာကွယ်ရန် Transverse stiffeners များကို စုစည်းထားသော load point တွင် ထည့်သွင်းရပါမည်။

4. Weld လက်ခံမှု ကန့်သတ်ချက်များ

- အဓိက ခါးပတ်အဆစ်များနှင့် အရေးကြီးသော ဝက်ဝံဂဟေဆက်များ- အဆင့် I ဂဟေဆက်ခြင်း၊ 100% Ultrasonic Testing (UT)

- Stiffener နှင့် bracket fillet welds- Grade II welds၊ 20% ကျပန်း Ultrasonic Testing (UT)

5. သံချေးတက်ခြင်းနှင့် မီးခံခြင်းဆိုင်ရာ ကန့်သတ်ချက်များ

- သံချေးဖယ်ရှားရေးအဆင့်- Sa2.5

- ဆေးသုတ်ခြောက်သွေ့ရုပ်ရှင်အထူ- 100-160 μm

- Fire resistance ကြာချိန်- 1h, 2h, 3h

- Hot-dip galvanizing zinc thickness: ≥85 μm

6. ချိတ်ဆက်မှုဘောင်များ

- Beam-to-column connection bolts- အဆင့် 10.9 high-strength bolts

- ပန်းကန်ပြားအထူ- 18-50 မီလီမီတာ

- Shear stud သတ်မှတ်ချက်များ- Φ16, Φ19; ပစ္စည်း- ML15

HAISHENG ကိုရွေးချယ်ခြင်း၏အားသာချက်များ

- အိမ်တွင်း စီမံဆောင်ရွက်ပေးခြင်း- သံမဏိပြားဖြတ်တောက်ခြင်း၊ နစ်မြုပ်နေသော arc ဂဟေဆက်ခြင်း နှင့် ချို့ယွင်းချက်ရှာဖွေခြင်းအတွက် တစ်ဦးတည်းပိုင် ထုတ်လုပ်မှုလိုင်းများ။ outsourcing မရှိ၊ ထိန်းချုပ်နိုင်သောအတိုင်းအတာနှင့် weld အရည်အသွေးကိုသေချာစေသည်။

- လိုက်လျောညီထွေရှိသော နယ်စပ်ဖြတ်ကျော်ပို့ဆောင်ခြင်း- ပြည်ပအင်ဂျင်နီယာကြီးကြပ်မှုနှင့် အကောက်ခွန်စာရင်းစစ်များအတွက် လိုအပ်ချက်များနှင့်အညီ ပြည့်စုံသော အင်္ဂလိပ်စစ်ဆေးရေးအစီရင်ခံစာများနှင့် အကောက်ခွန်ရှင်းလင်းရေးစာရွက်စာတမ်းများကို တစ်ပြိုင်နက် ပေးပို့ခြင်း။

- ကြီးမားသောသယ်ယူပို့ဆောင်ရေးဖြေရှင်းနည်းများ- အပိုင်းပိုင်းကြိုတင်ပြင်ဆင်ခြင်းနှင့် ပိုရှည်သော ပင်မကြိုးစည်းများကို ဆိုဒ်ခွဲခြင်းအတွက် ပြီးပြည့်စုံသော ဆောက်လုပ်ရေးပုံများ ပံ့ပိုးပေးခြင်း။

- အခမဲ့နည်းပညာအတည်ပြုခြင်း- တည်ဆောက်ပုံဒီဇိုင်းဆိုင်ရာအန္တရာယ်များကိုလျော့ပါးသက်သာစေရန် ပင်မခါးပတ်အပိုင်း၊ ဝန်နှင့်ချိတ်ဆက်မှုရွေးချယ်မှုတို့ကို အကြိုရောင်းချမှုစစ်ဆေးခြင်း။

အမေးအဖြေများ

Q1- H-section နှင့် box-section main girders များအကြား ငါမည်ကဲ့သို့ ရွေးချယ်ရမည်နည်း။

A- unidirectional ဒေါင်လိုက်ဝန်ဖြင့် 24m အောက်အကွာအဝေးအတွက် H-section girders ကိုသုံးပါ။ 24m ထက်ကျော်လွန်သော အကွာအဝေးများအတွက် box-section girders, bidirectional eccentric loads, သို့မဟုတ် reciprocating crane loads ကို အသုံးပြုပါ။

Q2- ပင်မခါးပတ်ဝဘ်ရှိ အဖွင့်အပိတ်များကို ဖြတ်တောက်ခြင်းသည် ဖွဲ့စည်းပုံဆိုင်ရာ လုံခြုံရေးကို ထိခိုက်စေပါသလား။

A- အထွတ်အထိပ်ကွေးနေသော အခိုက်အတန့်များမှလွဲ၍ အခြားနေရာများတွင် ပြုလုပ်ထားသည့် အဖွင့်အပိတ်များသည်—အဝိုင်းသားတောင့်တင်းသောပြားများဖြင့် အားဖြည့်သောအခါ—ဝန်ထမ်းနိုင်မှုအား အလျှော့မပေးပါ။ သို့သော်၊ အလယ်အလတ်ပိုင်းရှိ မြင့်မားသောကွေးညွှတ်သည့်အခိုက်အတန့်ဇုန်များတွင် မထင်သလိုဖွင့်ခြင်းကို တားမြစ်ထားသည်။

Q3- ပင်မဝန်ထမ်းစတီးတန်းတန်းများအတွက် မီးခံအလွှာကို နောက်ပိုင်းအဆင့်တွင် ဆိုဒ်တွင် အသုံးပြုနိုင်ပါသလား။

A- လျှောက်လွှာကို စက်ရုံကြိုတင်အကာဖြင့်ဖြစ်စေ၊ ဆိုဒ်ပေါ်မှ အပေါ်ယံဖြင့်ဖြစ်စေ လျှောက်ထားနိုင်သည်။ စက်ရုံအပေါ်ယံပိုင်းသည် တူညီသောဖလင်အထူကိုသေချာစေပြီး ယေဘုယျအားဖြင့် နိုင်ငံရပ်ခြားပရောဂျက်များ၏ အချိန်ဇယားလိုအပ်ချက်များနှင့် ပိုမိုကောင်းမွန်စွာ ချိန်ညှိပေးသည်။
