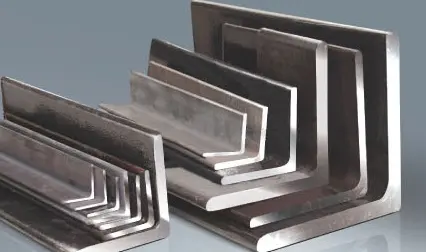

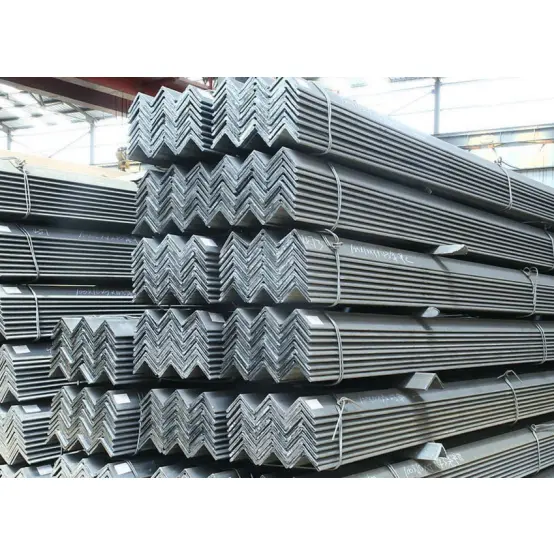

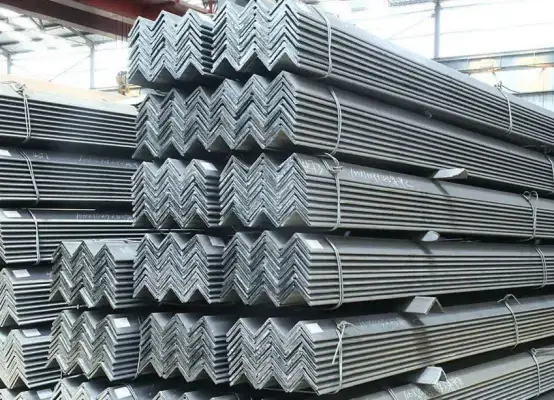

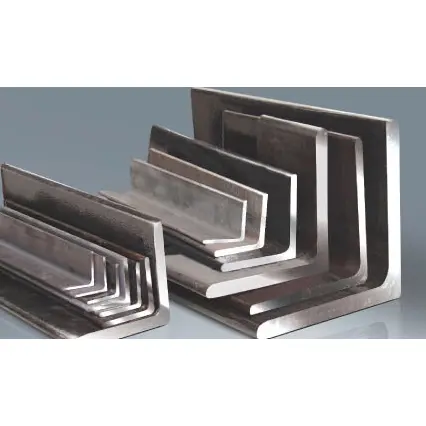

Galvanized Structural Steel Angle Bars များ

သွပ်ရည်စိမ်ထားသော တည်ဆောက်ပုံစတီးလ်ထောင့်ဘားများသည် ပေါ့ပါးပြီး ကုန်ကျစရိတ်သက်သာကာ လုပ်ဆောင်ရန်နှင့် တပ်ဆင်ရန် လွယ်ကူသည်။ ၎င်းတို့၏ ကျစ်လျစ်ပြီး စွယ်စုံရသော ဖြတ်ပိုင်းဖြတ်ပိုင်းများဖြင့် ၎င်းတို့ကို ဖွဲ့စည်းတည်ဆောက်ပုံဆိုင်ရာ ချိတ်ဆက်မှုများ၊ bracing၊ purlin အားဖြည့်မှု၊ လက်ရန်းများ၊ ပံ့ပိုးမှုများ၊ ထည့်သွင်းထားသော အစိတ်အပိုင်းများနှင့် အမျိုးမျိုးသော အရန်အစိတ်အပိုင်းများအတွက် မကြာခဏ အသုံးပြုကြသည်။ စက်မှုအဆောက်အအုံများ၊ မြူနီစပယ်ပရောဂျက်များ၊ လျှပ်စစ်စက်တပ်ဆင်မှုများနှင့် သိုလှောင်ရုံများတွင် တွင်ကျယ်စွာအသုံးပြုကြပြီး ၎င်းတို့သည် သံမဏိဆောက်လုပ်ရေးတွင် ထုထည်မြင့်မားသော အရန်ပစ္စည်းဖြစ်သည်။

Angle Bars ၏လက္ခဏာများ

I. စက်ပိုင်းဆိုင်ရာနှင့် ကဏ္ဍခွဲပိုင်းလက္ခဏာများ

1. L-shaped အပိုင်း; ပေါ့ပါးသောဖွဲ့စည်းပုံ။ ၎င်းတို့သည် အဓိကအားဖြင့် axial force၊ shear force နှင့် local bending moments များကို ခံနိုင်ရည်ရှိသည်။ အလုံးစုံ တောင့်တင်းမှု နည်းပါးသောကြောင့် ၎င်းတို့သည် ပင်မ beam သို့မဟုတ် ကော်လံများကဲ့သို့ ပင်မဝန်ထမ်း အစိတ်အပိုင်းများအဖြစ် အသုံးပြုရန် မသင့်လျော်ပါ။

2. ပူနွေးသောလိပ်၊ အပိုင်းအစတစ်ခုတည်ဆောက်ခြင်းသည် ကျန်ရှိသောစိတ်ဖိစီးမှုနည်းပါးပြီး တူညီသောပစ္စည်းဂုဏ်သတ္တိများကို ဖြစ်ပေါ်စေပြီး ၎င်းတို့အား ဝန်အောက်ကွဲအက်ခြင်း သို့မဟုတ် ပုံပျက်ခြင်းများကိုခံနိုင်ရည်ရှိစေသည်။

3. Equal-leg angles များသည် symmetrical load distribution ကို ပေးစွမ်းနိုင်ပြီး၊ မညီမျှသော-ခြေထောက်ထောင့်များသည် force ၏ ဦးတည်ချက်အပေါ် အခြေခံ၍ လိုက်လျောညီထွေရှိသော ရွေးချယ်မှုကို ခွင့်ပြုနိုင်ပြီး အမျိုးမျိုးသော တပ်ဆင်အဆစ်များကို လိုက်လျောညီထွေဖြစ်စေသည်။

II စီးပွားရေးနှင့် ဝယ်ယူရေးဆိုင်ရာ လက္ခဏာများ

1. ကျယ်ပြန့်သောသတ်မှတ်ချက်များနှင့်မော်ဒယ်များ; ကျယ်ပြန့်သောစျေးကွက်စတော့ရှယ်ယာများနှင့် ကွဲပြားသောဝယ်ယူရေးလမ်းကြောင်းများ၊ စျေးနှုန်းချိုသာပြီး အလုံးစုံကုန်ကျစရိတ် နည်းပါးသည်။

2. ပေါ့ပါးပြီး အလုံးစုံဖွဲ့စည်းပုံဆိုင်ရာဝန်နှင့် အခြေခံအုတ်မြစ်ကုန်ကျစရိတ်ကို သိသိသာသာလျှော့ချပေးသည်။

III စီမံဆောင်ရွက်ခြင်းနှင့် ဆောက်လုပ်ရေးဆိုင်ရာ လက္ခဏာများ

1. ဖြတ်တောက်ခြင်း၊ အပေါက်ဖောက်ခြင်း၊ ကွေးခြင်း၊ ဂဟေဆော်ခြင်းနှင့် ပေါင်းခြင်းများသည် ရိုးရှင်းသောကြောင့် ဆိုဒ်တွင် လိုက်လျောညီထွေရှိသော ဆင့်ပွားလုပ်ဆောင်မှုကို ပြုလုပ်နိုင်စေပါသည်။

2. ကျစ်လစ်သောအရွယ်အစားသည် ကိုင်တွယ်ခြင်းနှင့် သယ်ဆောင်ရလွယ်ကူစေသည်။ စွယ်စုံသုံး တပ်ဆင်ခြင်းနည်းလမ်းများ (ဂဟေဆော်ခြင်း သို့မဟုတ် ဘော်လီဆွဲခြင်း) သည် ဆောက်လုပ်ရေးထိရောက်မှုကို သေချာစေသည်။

3. Flexible splicing နှင့် ပေါင်းစပ်ရွေးချယ်မှုများ; ဘားမျိုးစုံကို တွဲသုံးခြင်းဖြင့် အလုံးစုံဝန်ထမ်းစွမ်းရည်နှင့် တည်ငြိမ်မှုကို မြှင့်တင်နိုင်သည်။

IV အသုံးပြုမှုနှင့် လိုက်ဖက်ညီသော လက္ခဏာများ

1. ပူပြင်းသောလိပ် "အနက်ရောင်" (ကြိတ်စကေး) အခြေအနေတွင် ပေးပို့သည်။ သံချေးတက်ခြင်း၊ ဆေးသုတ်ခြင်း နှင့် hot-dip galvanizing ကဲ့သို့သော သံချေးတက်ခြင်းကို ဆန့်ကျင်သည့် ကုသမှုများနှင့် တွဲဖက်အသုံးပြုနိုင်ပါသည်။ စံအိမ်တွင်းနှင့် ပြင်ပပတ်ဝန်းကျင်များတွင် အသုံးပြုရန် သင့်လျော်သည်။ 2. အလွန်စွယ်စုံ; အချိတ်အဆက်များ၊ ပံ့ပိုးမှုများ၊ အကာအရံဘောင်များ၊ လက်ရန်းများနှင့် မြှုပ်ထားသော အစိတ်အပိုင်းများကဲ့သို့သော အမျိုးမျိုးသော အရန်အစိတ်အပိုင်းများကို ဖန်တီးရန်အတွက် သင့်လျော်သည်။

V. ကန့်သတ်ချက်များ

၎င်းတို့၏ ဖြတ်ပိုင်းပုံသဏ္ဍာန်ကြောင့်၊ ၎င်းတို့သည် ကွေးညွှတ်မှုနှင့် ဘေးတိုက်ရွေ့လျားမှုကို ခံနိုင်ရည်နည်းပါးသည်။ ၎င်းတို့သည် အဓိကအားဖြင့် အရန်ဝန်ထမ်းများ၊ ချိတ်ဆက်ခြင်း သို့မဟုတ် အားဖြည့်အစိတ်အပိုင်းများအဖြစ် လုပ်ဆောင်ကြပြီး တာရှည် သို့မဟုတ် လေးလံသောအပလီကေးရှင်းများတွင် ကြီးမားသောဝန်များကို မပံ့ပိုးနိုင်ပါ။

အသုံးပြုမှုနှင့် လျှောက်လွှာ၏ အတိုင်းအတာ

I. မူလအသုံးပြုမှုများ

1. အဆစ်ချိတ်ဆက်ခြင်းနှင့် အားဖြည့်ခြင်း- သွပ်ရည်စိမ်ဖွဲ့စည်းပုံဆိုင်ရာ သံမဏိထောင့်ဘားများသည် ချိတ်ဆက်မှုပြားများ၊ တင်းတင်းမာမာများနှင့် အဓိကနှင့် သာမညသံမဏိအဖွဲ့ဝင်များကြားရှိ ပေါင်းစပ်အစိတ်အပိုင်းများ ( beam နှင့် ကော်လံများကဲ့သို့) ပေါင်းစပ်ခိုင်မာမှုကို မြှင့်တင်ပေးသည်။

2. အမျိုးမျိုးသော ပံ့ပိုးမှုများနှင့် ကွင်းစကွင်းပိတ်များ- ပိုက်ပံ့ပိုးမှုများ၊ ကေဘယ်ဗန်းကွင်းများ၊ စက်ကိရိယာများ အခြေစိုက်စခန်းများ၊ အသုံးဝင်သော စင်္ကြံပံ့ပိုးမှုများ၊ နှင့် ခေါင်မိုးပံ့ပိုးမှုများ။

3. အကာအရံများနှင့် ဘောင်များ- စက်မှုစက်ရုံများအတွက် နံရံ/အမိုးအကာများ၊ အရောင်-သံမဏိကာလာဘောင်များ၊

4. လက်ရန်းများ၊ အကာအရံများနှင့် လှေကားများ- စက်ရုံပတ်ပတ်လည် ကာရံခြင်း၊ လှေကားလက်ရန်းများ၊ လူသွားလမ်းလက်ရန်းများ၊ ပလက်ဖောင်းအကာအရံများနှင့် လှေကားများအတွက် အဓိက အစိတ်အပိုင်းများ။

5. မြှုပ်ထားသော အစိတ်အပိုင်းများနှင့် ကျောက်ဆူးများ- ဆောက်လုပ်ရေး မြှုပ်နှံထားသော အစိတ်အပိုင်းများ၊ အောက်ခံပြား ချိတ်ဆက်ကိရိယာများနှင့် နံရံများ။

6. ပေါ့ပါးသောဘောင်များနှင့် ယာယီအဆောက်အဦများ- ရိုးရှင်းသော တဲများ၊ ဆောက်လုပ်ရေးလုပ်ငန်းခွင်များ သိမ်းဆည်းခြင်း၊ ယာယီပံ့ပိုးမှုများနှင့် ငြမ်းအစိတ်အပိုင်းများ။

7. သံမဏိဖွဲ့စည်းပုံအားဖြည့်ခြင်း- H-beams၊ channel steel၊ I-beams နှင့် အခြားသော structural members များအတွက် ခိုင်ခံ့မှု၊ ချည်နှောင်မှု၊ နှင့် ဘေးတိုက်ပံ့ပိုးမှု ပံ့ပိုးပေးခြင်း။

II လျှောက်လွှာ၏နယ်ပယ်

1. စက်မှုအဆောက်အအုံများ- စက်ရုံများ၊ ဂိုဒေါင်များနှင့် အလုပ်ရုံများရှိ စက်ပစ္စည်းပလပ်ဖောင်းများအတွက် ပံ့ပိုးမှုစနစ်များ၊ အရံအတားအဆောက်အအုံများနှင့် အရန်ပစ္စည်းများ။

2. မြူနီစီပယ်အင်ဂျင်နီယာ- လမ်းအကာအရံများ၊ ဆိုက်ကပ်ခြင်း၊ ကြော်ငြာဘုတ်ဘောင်များ၊

3. M&E နှင့် HVAC- ဓာတ်အားပေးစက်ရုံများ၊ ဓာတုဗေဒပစ္စည်းများနှင့် စီးပွားရေးဆိုင်ရာ အဆောက်အဦများရှိ လေပြွန်များ၊ ရေပိုက်များနှင့် ကေဘယ်ကြိုးများအတွက် အထူးပြုပံ့ပိုးမှုများနှင့် ကြိုးကွင်းများ။

4. ကြိုတင်ပြင်ဆင်ထားသော နှင့် မြို့ပြအဆောက်အဦများ- အထပ်ပေါင်းများစွာ သံမဏိအဆောက်အဦများ၊ မော်ဂျူလာအဆောက်အဦများနှင့် ရိုးရှင်းသော အိမ်ရာယူနစ်များအတွက် အရန်ဘောင်များ။

5. သိုလှောင်ရုံနှင့် ထောက်ပံ့ပို့ဆောင်ရေး- ပေါ့ပါးသော ဆိုင်းဘုတ်များ၊ သိုလှောင်ခန်းကန့်ကွက်များနှင့် သိုလှောင်ရုံများအတွက် အကာအကွယ်တည်ဆောက်ပုံများ။ 6. အခြားနယ်ပယ်များ- ဆောက်လုပ်ရေးစက်ယန္တရားများအတွက် အရန်အဆောက်အဦများ၊ အဏ္ဏဝါအရန်ပစ္စည်းများ၊ စိုက်ပျိုးရေးသုံးစက်ပစ္စည်းဘောင်များနှင့် ဓာတ်အားပို့လွှတ်ရေးတာဝါတိုင်များအတွက် အရန်အဖွဲ့ဝင်များ။

အဓိက စွမ်းဆောင်ရည် ကန့်သတ်ချက်များ

စံသတ်မှတ်ချက်- GB/T 706-2016 (သွပ်ရည်စိမ်ဖွဲ့စည်းပုံ သံမဏိထောင့်ဘားများ); တန်းတူခြေထောက်နှင့် မညီမျှသောခြေထောက်ထောင့်များကို ခွဲခြားထားသည်။

I. အသုံးများသော ပစ္စည်းများနှင့် စက်ပိုင်းဆိုင်ရာ ဂုဏ်သတ္တိများ

elasticity ၏ moduleus: 2.06 × 10⁵ MPa; အခန်းအပူချိန် သက်ရောက်မှု စွမ်းအင် ≥ 27 J

II အမျိုးအစားခွဲခြင်း၊ ဒီဇိုင်းသတ်မှတ်ခြင်းနှင့် အဓိက သတ်မှတ်ချက်များ

1. အမျိုးအစားခွဲခြင်းနှင့် သတ်မှတ်ခြင်း။

· တူညီသောခြေထောက်ထောင့်- ခြေထောက်အနံသည် ညီမျှသည်။ သတ်မှတ်ခြင်း- ခြေထောက်အနံ × ခြေထောက်အထူ (ဥပမာ၊ ∠50×5)။

· မညီမျှသောခြေထောက်ထောင့်- ခြေထောက်အနံများ ကွဲပြားသည်။ သတ်မှတ်ခြင်း- ခြေထောက်အရှည် × ခြေထောက်အတိုအကျယ် × ခြေထောက်အထူ (ဥပမာ၊ ∠63×40×5)။

2. Common Equal-leg Angles (အင်ဂျင်နီယာတွင် အဓိက)

· ∠25×3၊ ∠30×3၊ ∠40×4

· ∠50×4၊ ∠50×5

· ∠63×5၊ ∠70×6

· ∠80×6၊ ∠90×8၊ ∠100×10

3. Common Unequal-leg Angles

∠56×36×4၊ ∠63×40×5၊ ∠70×45×5၊ ∠80×50×6

III အတိုင်းအတာများနှင့် အလျား ကန့်သတ်ချက်များ

1. စံသတ်မှတ်ထားသောအရှည်များ- 6m၊ 9m၊ 12m; စိတ်ကြိုက်ဖြတ်တောက်ခြင်းရရှိနိုင်; အရှည်ခံနိုင်ရည် ± 5 မီလီမီတာ။

2. ပုံသဏ္ဍာန်သည်းခံနိုင်မှု- မျဉ်းကွေး ≤ 2 မီလီမီတာနှုန်း။ စုစုပေါင်းကွေးကောက်ခြင်း ≤ 0.2% စုစုပေါင်းအရှည်; သိသာထင်ရှားသောလိမ်ညာမှုမရှိပါ။

IV ဖွဲ့စည်းပုံသွင်ပြင်လက္ခဏာများ

1. L-shaped အဖွင့်အပိုင်း; ပျော့ပျောင်းမှုနှင့် flexural တောင့်တင်းမှု နည်းပါးခြင်း၊ axial တွန်းအားများ၊ shear force နှင့် local bending moments များကို ခုခံရန်အတွက် သင့်လျော်သည်။

2. Equal-leg angles များသည် အချိုးကျသော loading များပါ၀င်ပြီး bidirectional bracing သို့မဟုတ် symmetrical supports များအတွက် မကြာခဏအသုံးပြုကြသည်။ မညီမျှသောခြေထောက်ထောင့်များသည် unidirectional loading အဆစ်များအတွက် သင့်လျော်သည်။

3. တစ်ခုတည်းသောအဖွဲ့ဝင်တစ်ဦး၏ဝန်ထမ်းနိုင်စွမ်းရည်ကန့်သတ်; အဖွဲ့ဝင်များ ပေါင်းစပ်ခြင်း သို့မဟုတ် အုပ်စုဖွဲ့ခြင်းသည် အလုံးစုံ တောင့်တင်းမှုကို မြှင့်တင်နိုင်သည်။

V. မျက်နှာပြင်နှင့် လုပ်ဆောင်ခြင်းဆိုင်ရာ လက္ခဏာများ

1. ပေးပို့မှုအခြေအနေ- ပူပြင်းသောလိပ်၊ အနက်ရောင်အချောထည် (ကြိတ်စကေးဖြင့်)။

2. အလုပ်လုပ်နိုင်မှု- ဖြတ်ရန်၊ တူးရန်၊ ဂဟေဆော်ရန်၊ ကွေးရန် လွယ်ကူသည်။ on-site fabrication အတွက် အဆင်ပြေတယ်။

3. မျက်နှာပြင်ကာကွယ်မှု- သံချေးဖယ်ရှားခြင်းနှင့် ပန်းချီဆွဲခြင်း၊ ပူသောကျဲကျဲသွပ်ရည်စိမ်ခြင်း သို့မဟုတ် အမှုန့်အပေါ်ယံပိုင်းဖြင့် တွဲဖက်အသုံးပြုနိုင်ခြင်း။ Indoor နှင့် Outdoor ပတ်ဝန်းကျင်နှစ်မျိုးလုံးအတွက် သင့်လျော်သည်။

VI ။ လည်ပတ်မှုပတ်ဝန်းကျင် ကန့်သတ်ချက်များ

1. အသုံးပြုနိုင်သော အပူချိန် အပိုင်းအခြား- [Min]°C မှ [Max]°C

2. Corrosion resistance- အခြေခံပစ္စည်းသည် မွေးရာပါ သံချေးတက်ခြင်းခံနိုင်ရည် ကင်းမဲ့ပါသည်။ ပြင်ပ သို့မဟုတ် အဆိပ်သင့်သောပတ်ဝန်းကျင်များအတွက် မျက်နှာပြင်ကာကွယ်ရေးသည် မဖြစ်မနေလိုအပ်ပါသည်။

3. ချိတ်ဆက်မှုနည်းလမ်းများ- ဂဟေဆော်ခြင်း၊ စံ bolting သို့မဟုတ် သွပ်ရည်စိမ် bolting နှင့် လိုက်ဖက်သည်။
