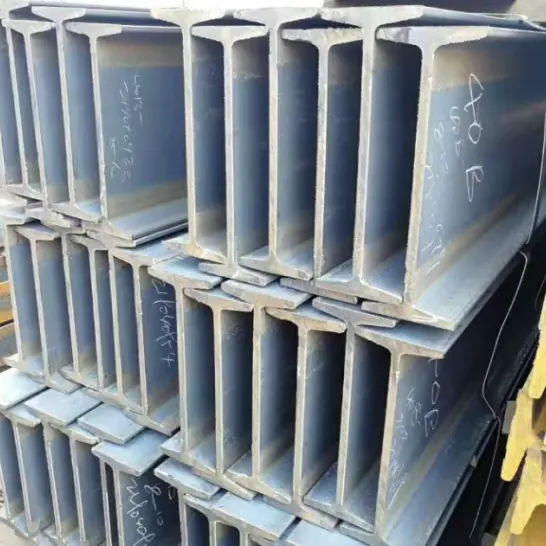

Hot Rolled Structural I Beam Steel

ယုံကြည်စိတ်ချရသော တရုတ်ဖွဲ့စည်းတည်ဆောက်ပုံဆိုင်ရာသံမဏိထုတ်လုပ်သူနှင့် တစ်နေရာတည်းတွင် တင်သွင်းရောင်းချသူ HAISHENG သည် Q235B နှင့် Q355B အဆင့်များဖြင့် GB/T 706 နှုန်းဖြင့် ထုတ်လုပ်ထားသော Hot Rolled Structural I Beam Steel ကို သိုလှောင်ထားသည်။ အတွင်းပိုင်း အနားကွပ်များနှင့် မညီညာသော အထူပါ၀င်သောကြောင့် ချွေတာသောကုန်ကျစရိတ်နှင့် လွယ်ကူစွာ စီမံဆောင်ရွက်ပေးပါသည်။ အပေါ့စား အလယ်တန်း အလင်းတန်းများ၊ ပလပ်ဖောင်းများ၊ ပံ့ပိုးမှုများ နှင့် ယာယီပေါ့ပါးသော သံမဏိ အဆောက်အဦများအတွက် တွင်ကျယ်စွာ အသုံးပြုကြပြီး၊ ၎င်းသည် အသေးစားနှင့် အလတ်စား အဆောက်အဦများအတွက် သမားရိုးကျ ပူပြင်းလှိမ့်သည့်အပိုင်းဖြစ်သည်။

အဓိကထုတ်ကုန်အင်္ဂါရပ်များ

I. ကဏ္ဍအလိုက်နှင့် စက်ပိုင်းဆိုင်ရာ လက္ခဏာများ

1. အတွင်းအနားကွပ် မျက်နှာပြင်များသည် အတွင်းပိုင်းမှ အပြင်သို့ သွယ်လျသော အနားကွပ်အထူဖြင့် လျှောဆင်းသွားပါသည်။ ၎င်းသည် အပိုင်းတစ်လျှောက် ဖိစီးမှုဖြန့်ဝေမှု မညီမညာဖြစ်စေပြီး ဘေးဘက် တင်းမာမှု အားနည်းသည်။

2. Hot Rolled Structural I Beam Steel သည် welded joints မပါသော တစ်ခုတည်းသော ယူနစ်အဖြစ်၊ ကျန်ရှိသော stress နည်းပါးပြီး ကောင်းမွန်သော structural stability ကိုဖြစ်ပေါ်စေသည်။

3. သင့်တင့်လျောက်ပတ်သော ကွေးခြင်းခံနိုင်ရည်ရှိသော်လည်း ပျမ်းမျှ torsional နှင့် lateral displacement resistance ကို ပေးဆောင်သည်။ long-span၊ high-wind-load, သို့မဟုတ် heavy-load applications များအတွက် မသင့်လျော်ပါ။

II စီးပွားရေးနှင့် ဝယ်ယူရေးဆိုင်ရာ လက္ခဏာများ

1. သတ်မှတ်ချက်များ ကျယ်ကျယ်ပြန့်ပြန့် ပါဝင်သည့် ဂန္တဝင် ထုတ်ကုန် အမျိုးအစားတစ်ခု။ စတော့ရှယ်ယာတွင် ကျယ်ကျယ်ပြန့်ပြန့်ရရှိနိုင်ပြီး ဝယ်ယူရလွယ်ကူပြီး စျေးနှုန်းအပြိုင်အဆိုင်ရှိသည်။

2. တူညီသောဝန်ထမ်းစွမ်းရည်အတွက်၊ ပစ္စည်းသုံးစွဲမှုသည် ပူလှိမ့် H-beam များထက်ပိုမိုမြင့်မားသောကြောင့်၊ အပေါ့စားဖွဲ့စည်းပုံများအတွက် ပိုမိုသက်တောင့်သက်သာဖြစ်စေသည်။

III ဆောက်လုပ်ရေးနှင့် အသုံးပြုမှု လက္ခဏာများ

1. ပုံမှန်ပုံသဏ္ဍာန်သည် ဆင့်ပွားလုပ်ဆောင်ခြင်း (ဖြတ်တောက်ခြင်း၊ ဂဟေဆော်ခြင်း၊ တူးဖော်ခြင်း) ကို လွယ်ကူချောမွေ့စေပြီး ဆိုဒ်တွင်းချိတ်ဆက်မှုနည်းလမ်းမျိုးစုံကို လိုက်လျောညီထွေဖြစ်စေသည်။

2. အလယ်အလတ် ကိုယ့်ကိုယ်ကိုယ် အလေးချိန်က ရုတ်သိမ်းခြင်းနှင့် တပ်ဆင်ခြင်းကို ရိုးရှင်းစေသည်။ ရိုးရှင်းသော အဆောက်အဦများနှင့် ယာယီအဆောက်အဦများအတွက် စံပြဖြစ်သည်။

3. ပူလှသော "အနက်ရောင်" ကြိတ်စကေးကို ပါ၀င်သည်။ အိမ်တွင်းနှင့် ပုံမှန်ပြင်ပပတ်ဝန်းကျင်များနှင့်အညီ လိုအပ်သလို သံချေးဖယ်ရှားခြင်းနှင့် သံချေးတက်ခြင်းအပေါ်ယံပိုင်းကို ခံနိုင်ရည်ရှိသည်။

IV Hot-Rolled H-Beams နှင့် နှိုင်းယှဉ်ခြင်း။

1. ဘေးတိုက် တောင့်တင်းမှုသည် H-beam များထက် သိသိသာသာ နိမ့်သည်။ အထပ်မြင့် အဆောက်အအုံများတွင် ကော်လံများအဖြစ် သို့မဟုတ် တာရှည်အကွာအဝေးအတွက် ပင်မအလင်းတန်းများအဖြစ် အသုံးပြုရန် မသင့်တော်ပါ။

2. လေးလံသောဝန်များအောက်တွင် ပစ္စည်းပိုမိုလိုအပ်သော အပိုင်းပိုင်းထိရောက်မှုအတော်လေးနည်းပါသည်။

3. Excellent ကကုန်ကျစရိတ်-စွမ်းဆောင်ရည်အချိုး; အပေါ့စားနှင့် ရိုးရှင်းသော သံမဏိတည်ဆောက်ပုံများတွင် တွင်ကျယ်စွာ အသုံးပြုနေဆဲဖြစ်သည်။

အသုံးပြုမှုနှင့် လျှောက်လွှာ၏ အတိုင်းအတာ

I. မူလအသုံးပြုမှုများ

1. Floor/Roof Secondary Beams နှင့် Simply Supported Beams- Hot Rolled Structural I Beam Steel ကို ပုံမှန်အားဖြင့် အသေးစားမှ အလယ်အလတ် span load-bearing စနစ်များတွင် ပေါ့ပါးသော ကြမ်းပြင်နှင့် အမိုးများကို ပံ့ပိုးရန်အတွက် အသုံးပြုပါသည်။

2. ပလပ်ဖောင်းနှင့် လူသွားစင်္ကြံ အလင်းတန်းများ- စက်မှုစက်ရုံများ၊ စက်ကိရိယာပလပ်ဖောင်းများ၊ ပြုပြင်ထိန်းသိမ်းမှုများအတွက် လူသွားစင်္ကြံများနှင့် ခြေထောက်များများအတွက် မူလတန်းနှင့် အလယ်တန်း ဝန်ထမ်းအစိတ်အပိုင်းများ။

3. Brackets & Supports- ပိုက်ပံ့ပိုးမှုများ၊ စက်ပစ္စည်း တပ်ဆင်မှုများ၊ နံရံစည်းကြပ်ခြင်းနှင့် ယာယီဘောင်များ ဖန်တီးခြင်း။

4. Purlins နှင့် Wall Framing- အပေါ့စားစက်မှုလုပ်ငန်းအဆောက် အအုံများအတွက် ခေါင်မိုး purlins များ၊ ဆောက်လုပ်ရေးလုပ်ငန်းခွင်များ သိမ်းဆည်းခြင်းနှင့် ရိုးရှင်းသော အရံဘောင်များ

5. အသေးစားဘောင်များ၊ အလင်းတန်းများနှင့် ကော်လံများ- အလုပ်ရုံများ၊ ဂိုဒေါင်များ၊ နှင့် carports ကဲ့သို့သော ရိုးရှင်းသော တည်ဆောက်မှုများတွင် အနိမ့်ပိုင်းရှိ အပေါ့စားသံမဏိဘောင်များအတွက် အလင်းတန်းများနှင့် ကော်လံများ။

6. ဆောက်လုပ်ရေး စက်ယန္တရား အစိတ်အပိုင်းများ- ပစ္စည်းများ ရုတ်သိမ်းရန်အတွက် အခြေခံများ၊ ယာဉ်ကိုယ်ထည်၊ ယာယီ တူးဖော်ခြင်း shoring စသည်တို့။

II လျှောက်လွှာ၏နယ်ပယ်

1. စက်မှုအဆောက်အအုံများ- အပေါ့စားစက်မှုစက်ရုံများ၊ ဂိုဒေါင်များ၊ အလုပ်ရုံများ၊ နှင့် အသေးစားသိုလှောင်သည့် silos; Secondary load-bearing အစိတ်အပိုင်းများအတွက် အဓိကအားဖြင့် အသုံးပြုသည်။

2. ယာယီ/ရိုးရှင်းသော မြို့ပြဖွဲ့စည်းပုံများ- ဆောက်လုပ်ရေးဆိုက်ယာယီအဆောက်အဦများ၊ ကားဂိတ်များ၊ မြက်ခင်းပြင်များ၊ ရိုးရှင်းသောသိုလှောင်တဲများ၊ နှင့် မော်ဂျူလာ/မိုဘိုင်း အဆောက်အဦများ။

3. မြူနီစီပယ်ဆိုင်ရာ အခြေခံအဆောက်အဦ- မြူနီစီပယ်သိုလှောင်မှု၊ အကာအရံပံ့ပိုးမှုများ၊ လူသွားစင်္ကြံလမ်းပံ့ပိုးမှုများ၊

4. လျှပ်စစ်စက်ပိုင်းဆိုင်ရာ ပံ့ပိုးမှု- ဓာတ်အားပေးစက်ရုံများနှင့် ဓာတုဗေဒစက်ရုံများ၊ စက်ကိရိယာများ အခြေစိုက်စခန်းများနှင့် HVAC ပိုက်ကြိုးကွင်းများ/ထောက်ကူများအတွက် ပိုက်တန်း။

5. ယာယီအင်ဂျင်နီယာအသုံးအဆောင်များ- တူးဖော်ခြင်း shoring၊ ငြမ်းအခြေစိုက်စခန်းများနှင့် ဆောက်လုပ်ရေးအတွက် ယာယီဝန်ထမ်းဘောင်များ။

6. အခြားနယ်ပယ်များ- လယ်ယာသုံး စက်ယန္တရားကိုယ်ထည်၊ အသေးစား သယ်ယူပို့ဆောင်ရေး ကိရိယာများအတွက် မူဘောင်များနှင့် ရိုးရှင်းသော ဂိုဒေါင်များကို ဖယ်ထားရန်။

အဓိက စွမ်းဆောင်ရည် ကန့်သတ်ချက်များ

စံနှုန်းများ- GB/T 706-2016၊ GB/T 700၊ GB/T 1591

I. အသုံးများသော ပစ္စည်းများနှင့် စက်ပိုင်းဆိုင်ရာ ဂုဏ်သတ္တိများ

II ကဏ္ဍသတ်မှတ်ခြင်းနှင့် သတ်မှတ်ချက်အသေးစိတ်

1. ဒီဇိုင်းပုံစံ- မော်ဒယ် + အမြင့် (ဥပမာ၊ 10#၊ 12#၊ 14#၊ 16#၊ 20a#၊ 20b#)။ အမျိုးအစားခွဲများ (a၊ b၊ c) သည် တူညီသောအမြင့်အတွက် တည်ရှိသည်; web နှင့် flange အထူများသည် တဖြေးဖြေး တိုးလာသဖြင့် ဝန်ထမ်းစွမ်းရည် ပိုမြင့်လာသည်။

2. အပိုင်းသွင်ပြင်လက္ခဏာများ- အတွင်းအနားကွပ်မျက်နှာပြင်သည် 1:6 slope ပါရှိသည်။ အနားကွပ်သည် အမြစ်တွင် ပိုထူပြီး အစွန်းတွင် ပါးလွှာသောကြောင့် အပိုင်းတစ်လျှောက် ပုံသဏ္ဍာန်မဟုတ်သော ဖိစီးမှုပျံ့နှံ့မှုကို ဖြစ်ပေါ်စေသည်။

III ဘုံသတ်မှတ်ချက်များ (မော်ဒယ် + အပိုင်း အတိုင်းအတာများ)

ဖော်မတ်- အမြင့် × Flange Width × Web Thickness

·10#- 100×68×4.5

·12#- 120×74×5.0

·14#- 140×80×5.5

·16#- 160×88×6.0

·18#- 180×94×6.5

·20a#- 200×100×7.0; 20b#- 200×102×9.0

·25a#: 250×116×8.0; 25b#- 250×118×10.0

·30a#: 300×126×9.0; 30b#- 300×128×11.0

IV Dimensional နှင့် Shape Tolerances

1. စံသတ်မှတ်ထားသောအရှည်များ- 6m၊ 9m၊ 12m; စိတ်ကြိုက်ဖြတ်တောက်မှု ရရှိနိုင်ပါသည်။

2. ဖြောင့်မှု (Camber): မီတာလျှင် ≤2mm; စုစုပေါင်း camber စုစုပေါင်းအရှည် ≤0.2%

3. လှည့်ကွက် နှင့် အဆုံး-မျက်နှာ ထောင့်မှန်သည် နိုင်ငံတော် စံနှုန်းများနှင့် ကိုက်ညီပြီး တပ်ဆင်ခြင်းနှင့် ပူးတွဲခြင်း ကာလအတွင်း တိကျမှု ရှိစေရန်။

V. မျက်နှာပြင်နှင့် လုပ်ဆောင်ခြင်းဆိုင်ရာ လက္ခဏာများ

1. ပေးပို့မှုအခြေအနေ- ကြိတ်စကေးဖြင့် အပူပေးထားသော (အနက်ရောင်အချောထည်)။

2. အလုပ်လုပ်နိုင်မှု- ဖြတ်တောက်ခြင်း၊ တူးဖော်ခြင်း၊ ဂဟေဆော်ခြင်းနှင့် ကွေးခြင်းအတွက် သင့်လျော်သည်။ Secondary processing အတွက် အဆင်ပြေတယ်။

3. သံချေးတက်ခြင်းကာကွယ်ရေး- ၎င်း၏စိုစွတ်သောအခြေအနေတွင် အကာအကွယ်မရှိ၊ သံချေးများဖယ်ရှားခြင်း၊ ပန်းချီဆွဲခြင်း သို့မဟုတ် hot-dip galvanizing ပြုလုပ်ခြင်းတို့ကို ဆောင်ရွက်နိုင်သည် ။

VI ။ ပတ်ဝန်းကျင်နှင့် ဖွဲ့စည်းပုံဆိုင်ရာ ကန့်သတ်ချက်များ

1. လည်ပတ်အပူချိန်--20°C မှ 80°C။

2. ဖွဲ့စည်းပုံသွင်ပြင်လက္ခဏာများ- အလယ်အလတ် ကွေးညွှတ်ခံနိုင်ရည်၊ အတန်ငယ်နိမ့်သော torsional resistance နှင့် lateral stiffness; ရှည်လျားသောအကွာအဝေးများ၊ မြင့်မားသောလေအားသယ်ဆောင်သည့်နေရာများ သို့မဟုတ် အထပ်မြင့်အဆောက်အအုံများတွင် အဓိကဝန်ထမ်းအခန်းကဏ္ဍများအတွက် မသင့်လျော်ပါ။

3. Load Suitability- ရိုးရှင်းစွာ ပံ့ပိုးထားသော beams များနှင့် light-load အစိတ်အပိုင်းများအတွက် အဓိကအားဖြင့် အသုံးပြုသည်။ ရေရှည်တွင် eccentric loading ကိုရှောင်ကြဉ်ပါ။

Hot Rolled Structural I Beam Steel ၏ သတ်မှတ်ချက်များဇယား
