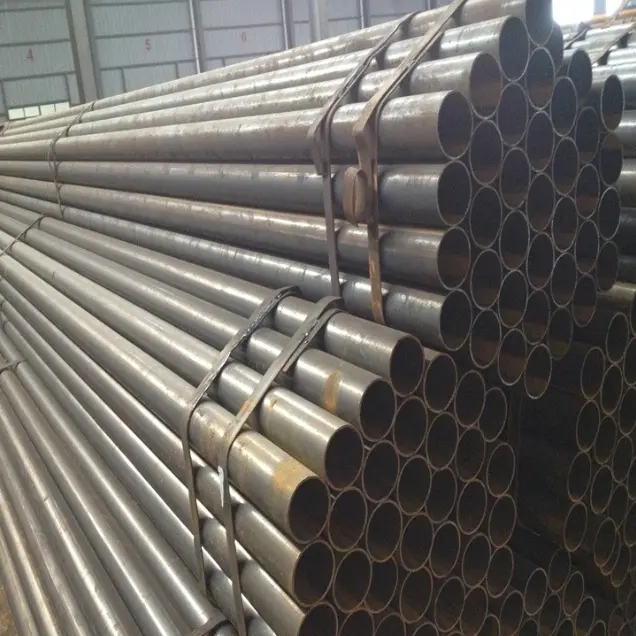

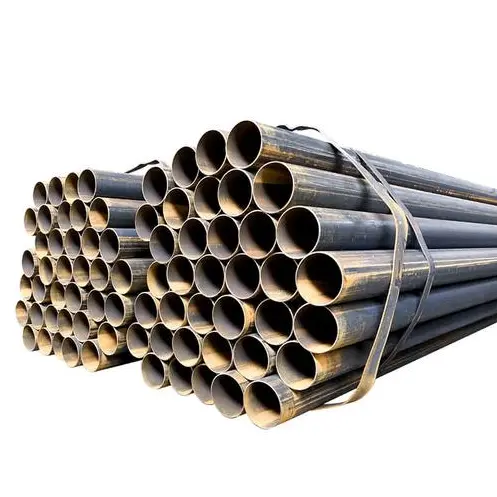

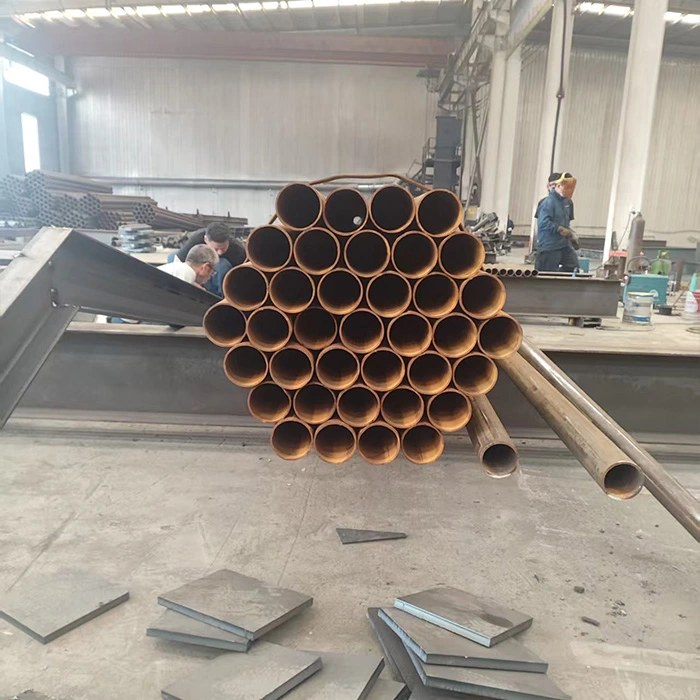

ဂဟေဆော်ထားသော သံမဏိပိုက်များ

အများအားဖြင့် ဂဟေဆော်ထားသော သံမဏိပိုက်များဟု လူသိများသော ဤထုတ်ကုန်များကို လှိမ့်၍ ဂဟေဆော်သော သံမဏိပြားများဖြင့် ထုတ်လုပ်ပါသည်။ ၎င်းတို့ကို GB/T 3091 နှင့် GB/T 13793 ကဲ့သို့သော စံချိန်စံညွှန်းများနှင့်အညီ ထုတ်လုပ်ထားပြီး အများအားဖြင့် Q235B သို့မဟုတ် Q355B သံမဏိဖြင့် ပြုလုပ်ထားသည့် ဖြောင့်ချုပ်ရိုးနှင့် ခရုပတ်-ချုပ်ရိုး ဂဟေပိုက်များအဖြစ် အမျိုးအစားခွဲခြားထားသည်။ ၎င်းတို့အား ဖိအားနည်းသော အရည်သယ်ယူပို့ဆောင်ရေး၊ သံမဏိဖွဲ့စည်းပုံဆိုင်ရာ ရောင်ခြည်တန်းများနှင့် ကော်လံများ၊ ကာရန်လမ်းပံ့ပိုးမှုများ၊ မြူနီစပယ်ပိုက်လိုင်းကွန်ရက်များ၊ လျှပ်စစ်စက်သုံးပိုက်ကွန်ပြွန်များနှင့် ယာယီပရောဂျက်များအတွက် အဓိကအားဖြင့် ၎င်းတို့ကို ပတ်ဝန်းကျင်အပူချိန်နှင့် အနိမ့်မှအလတ်စားဖိအားများပါ၀င်သည့် စံလုပ်ငန်းအခြေအနေများအတွက် သင့်လျော်စေသည်။

ထုတ်ကုန်အင်္ဂါရပ်များ

I. ဖွဲ့စည်းပုံနှင့် စက်ပိုင်းဆိုင်ရာ လက္ခဏာများ

1. ဂဟေဆော်ထားသော သံမဏိပိုက်များကို လှိမ့်၍ ဂဟေဆော်သော သံမဏိပြားများဖြင့် ဖွဲ့စည်းထားကာ အမျိုးအစား နှစ်မျိုးရှိသည်- ချုပ်ရိုးဖြောင့်ခြင်းနှင့် ခရုပတ်ချုပ်ရိုး။ အခေါင်းပေါက်ရှိသော စက်ဝိုင်းပုံဖြတ်ပိုင်းသည် တူညီသောဝန်ဖြန့်ဖြူးမှုကိုသေချာစေပြီး ကွေးညွှတ်မှုနှင့် တုန်ယင်မှုတို့ကို ကောင်းစွာခံနိုင်ရည်ရှိသည့်အပြင် သာလွန်သောအလုံးစုံတည်ငြိမ်မှုကိုပေးပါသည်။

2. အလုံးစုံ ခွန်အားသည် အနိမ့်မှ အလတ်စား ဖိအားအသုံးချမှု လိုအပ်ချက်များနှင့် ကိုက်ညီပါသည်။ ကြီးမားသောအချင်း ခရုပတ်-ချုပ်ရိုးဂဟေပိုက်များသည် စံဖြောင့်-ချုပ်ရိုးဂဟေပိုက်များထက် သာလွန်သောဖိအား-ခံနိုင်ရည်နှင့် တောင့်တင်းမှုကို ပေးစွမ်းသည်။ သို့သော်၊ ဂဟေချုပ်ရိုးကန့်သတ်ချက်များကြောင့် ၎င်းတို့သည် မြင့်မားသောဖိအား၊ အပူချိန်မြင့်မားခြင်း သို့မဟုတ် ပြင်းထန်သောချေးများပါ၀င်သည့် ပြင်းထန်သောအခြေအနေများအတွက် မသင့်လျော်ပါ။

3. တူညီသောဝန်ထမ်းစွမ်းရည်အတွက်၊ ၎င်းတို့သည် အစိုင်အခဲသံမဏိအစိတ်အပိုင်းများထက် ပိုမိုပေါ့ပါးပြီး အလုံးစုံဖွဲ့စည်းတည်ဆောက်ပုံဆိုင်ရာဝန်ကို ထိထိရောက်ရောက်လျှော့ချနိုင်သည်။

II ထုတ်လုပ်မှုနှင့် ကုန်ကျစရိတ် လက္ခဏာများ

1. ထုတ်လုပ်မှုလုပ်ငန်းစဉ်သည် ရင့်ကျက်ပြီး မြင့်မားသောစွမ်းရည်နှင့် လျင်မြန်သောပေးပို့မှုကို ပေးဆောင်သည်။ အလုံအလောက်စတော့ကို ချွေတာသောစျေးနှုန်းများဖြင့် စျေးကွက်တွင်ရရှိနိုင်ပြီး အလုံးစုံကုန်ကျစရိတ်သက်သာသည်။

2. ကျယ်ပြန့်သောသတ်မှတ်ချက်များ—သေးငယ်သောပိုက်များမှ အချင်းပိုက်လိုင်းများနှင့် ကော်လံပိုက်များအထိ—ပြောင်းလွယ်ပြင်လွယ်ရွေးချယ်နိုင်စေသည်။

III စီမံဆောင်ရွက်ခြင်းနှင့် ဆောက်လုပ်ရေးဆိုင်ရာ လက္ခဏာများ

1. ဖြတ်တောက်ခြင်း၊ beveling, threading, bending, and welding ကဲ့သို့သော ဆင့်ပွားလုပ်ဆောင်ခြင်း- သည် ရိုးရိုးရှင်းရှင်းဖြစ်ပြီး၊ site တည်ဆောက်မှုကို ရိုးရှင်းစေသည်။

2. ပိုက်များသည် တူညီသောအတိုင်းအတာများပါဝင်ပြီး ကိုင်တွယ်တပ်ဆင်ရလွယ်ကူသည်။ ချိတ်ဆက်မှုနည်းလမ်းများ—ဂဟေဆက်ခြင်း၊ အနားကွပ်များ၊ ချည်မျှင်များနှင့် အချိတ်အဆက်များ အပါအဝင်— မတူညီသော အင်ဂျင်နီယာဆိုင်ရာ လိုအပ်ချက်များနှင့် ကိုက်ညီစေရန် အသုံးပြုနိုင်သည် ။ IV အသုံးပြုမှုနှင့် သံချေးတက်ခြင်းဆိုင်ရာ လက္ခဏာများ

1. စံပေးပို့မှုသည် "အနက်ရောင်ပိုက်" (uncoated steel); သို့သော်၊ ပူပြင်းသော နစ်မြုပ်နေသော သွပ်ရည်သုတ်ခြင်း၊ ပန်းချီဆွဲခြင်း၊ သံချေးတက်ခြင်းအပေါ်ယံပိုင်း နှင့် 3PE သံချေးတက်ခြင်း ဆန့်ကျင်သည့်အလွှာများ ကဲ့သို့သော ကုသမှုများကို အသုံးပြုနိုင်သည် ။ ၎င်းတို့သည် အိမ်တွင်းနှင့် အပြင်ဘက် ပတ်ဝန်းကျင်တွင် အသုံးပြုရန် သင့်လျော်ပါသည်။

2. လိုက်လျောညီထွေရှိသော အသုံးချမှု- ၎င်းတို့သည် အရည်သယ်ယူပို့ဆောင်ရေးပိုက်လိုင်းများအဖြစ် သီးခြားလုပ်ဆောင်နိုင်သည် သို့မဟုတ် သံမဏိဖွဲ့စည်းတည်ဆောက်ပုံဆိုင်ရာ ထုပ်တန်းများ၊ ကော်လံများနှင့် နှောင်ကြိုးများကဲ့သို့သော ဝန်ထမ်းအစိတ်အပိုင်းများအဖြစ် စုစည်းနိုင်သည်။

V. ထုတ်ကုန်ဂုဏ်ထူးရှင်များနှင့် ကန့်သတ်ချက်များ

1. ဖြောင့်-ချုပ်ရိုး ဂဟေဆက်ထားသော ပိုက်များကို သေးငယ်သော အချင်းအချင်းများ၊ ဖိအားနည်းသော ပိုက်လိုင်းများနှင့် အပေါ့စား သံမဏိဖွဲ့စည်းပုံများအတွက် ပုံမှန်အားဖြင့် အသုံးပြုကြသည်။ ခရုပတ်ဂဟေပိုက်များကို ကြီးမားသောအချင်းအတွက် အဓိကအသုံးပြုကြပြီး တာဝေး စည်ပင်သာယာသယ်ယူပို့ဆောင်ရေးနှင့် အကြီးစားသံမဏိဖွဲ့စည်းတည်ဆောက်ပုံဆိုင်ရာ အစိတ်အပိုင်းများအတွက် သင့်လျော်စေသည်။

2. ဂဟေဆက်ထားသော ချုပ်ရိုးများရှိနေခြင်းကြောင့်၊ အဆိုပါပိုက်များသည် ချောမွေ့မှုမရှိသောစတီးပိုက်များနှင့် နှိုင်းယှဉ်ပါက ဖိအားခံနိုင်ရည်၊ အပူချိန်မြင့်မားမှုနှင့် ပင်ပန်းနွမ်းနယ်မှုကို ပြသသည်။ ၎င်းတို့ကို ဖိအားမြင့် မီးလောင်လွယ်/ပေါက်ကွဲနိုင်သော ပစ္စည်းများ သို့မဟုတ် အပူချိန်မြင့်/ဖိအားမြင့် အခြေအနေများ ပါ၀င်သည့် အရေးကြီးသော ဖိအားကို ခံနိုင်သော အပလီကေးရှင်းများတွင် အသုံးပြုရန် တင်းကြပ်စွာ တားမြစ်ထားသည်။

ပင်မအသုံးပြုမှုနှင့် လျှောက်လွှာ၏ အတိုင်းအတာ

I. Welded Steel Pipes များ၏ အဓိကအသုံးပြုမှုများ

1. အရည်သယ်ယူပို့ဆောင်ရေး

ပိုက်နှင့်ရေ၊ မိလ္လာ၊ ဖိအားနည်းဓာတ်ငွေ့၊ လေဝင်လေထွက်/ဖုန်မှုန့်ထုတ်လေနှင့် အထွေထွေသုံးဆီများကဲ့သို့သော မီဒီယာများကို သယ်ယူပို့ဆောင်ရာတွင် အသုံးပြုသည်။ ၎င်းတို့သည် မြို့ပြနှင့်စက်မှုကွန်ရက်များအတွက် အဓိကပိုက်လိုင်းပစ္စည်းများဖြစ်သည်။

2. Steel Structural Load-bearing Components

စက်ဝိုင်းကော်လံများ၊ နှောင်အဖွဲ့ဝင်များ၊ အမိုးအကာများနှင့် ပလပ်ဖောင်းအဖြောင့်များကို ဖန်တီးရန် အသုံးပြုသည်။ ၎င်းတို့သည် အရန် သို့မဟုတ် အတန်အသင့် တင်ဆောင်ထားသော beam များနှင့် ကော်လံများအတွက် အချို့သော structural steel ပုံစံများကို အစားထိုးနိုင်သည်။

3. အကာအကွယ်နှင့် အရံအတားများ

လမ်းအကာအရံများ၊ စက်ရုံပတ်ပတ်လည် ကာရံခြင်း၊ လှေကားလက်ရန်းများ၊ လသာဆောင်လက်ရန်းများ၊ သိုလှောင်မှုဘောင်များနှင့် ပြင်ပကြော်ငြာဘုတ်များအတွက် အသုံးပြုသည်။

4. စက်ပိုင်းဆိုင်ရာနှင့် လျှပ်စစ်ပံ့ပိုးမှုစနစ်များ

ရေပိုက်များ၊ လေပြွန်များနှင့် ကေဘယ်လ်ဗန်းများအပြင် အထူးပြုတပ်ဆင်သည့်ကွင်းများနှင့် ကိရိယာများအတွက် ကြိုးများကို ပြုပြင်ရန်အတွက် အသုံးပြုသည်။

5. စည်ပင်သာယာရေးနှင့် မြို့ပြအင်ဂျင်နီယာ

မြူနီစပယ်ပိုက်လိုင်းကွန်ရက်များ၊ မြစ်ကမ်းပါးပိုက်များ၊ ဖောင်ဒေးရှင်းပုံများ၊ ဥမင်လေဝင်လေထွက်ပြွန်များနှင့် ဆောက်လုပ်ရေးလုပ်ငန်းခွင်များတွင် ယာယီဘေးကင်းရေးအတားအဆီးများအတွက် အသုံးပြုသည်။

6. ယာယီနှင့် စိုက်ပျိုးရေးဆိုင်ရာ အထောက်အကူပြုပစ္စည်းများ

ငြမ်းများ၊ ယာယီတဲများ၊ ဖန်လုံအိမ်ဘောင်များနှင့် စိုက်ပျိုးရေး ရေသယ်ယူပို့ဆောင်ရေး ပိုက်လိုင်းများအတွက် အသုံးပြုသည်။

II လျှောက်လွှာ၏နယ်ပယ်

1. ဆောက်လုပ်ရေးအင်ဂျင်နီယာ- မြို့ပြအဆောက်အဦများ၊ စက်ရုံအလုပ်ရုံများ၊ ဂိုဒေါင်များ၊ နေရာများအတွက် ရေပေးဝေမှုနှင့် ရေနုတ်မြောင်းစနစ်များ၊ နှင့် သံမဏိဖွဲ့စည်းပုံဆိုင်ရာ ပံ့ပိုးမှုစနစ်များ။

2. မြူနီစီပယ်အသုံးအဆောင်များ- မြို့ပြရေပေးဝေရေးနှင့် ရေနုတ်မြောင်းကွန်ရက်များ၊ လမ်းအစောင့်အရှောက်များ၊ ရှုခင်းအင်ဂျင်နီယာနှင့် စည်ပင်သာယာပိုက်လိုင်းများ တပ်ဆင်ခြင်း။ 3. MEP (စက်မှု၊ လျှပ်စစ်နှင့် ပိုက်ဆက်/HVAC)- စက်ရုံများ၊ အဆောက်အအုံများနှင့် ဈေးဝယ်စင်တာများအတွက် ရေပေးဝေမှုနှင့် ရေနုတ်မြောင်းများ၊ လေဝင်လေထွက်နှင့် ဖိအားနည်းသောဓာတ်ငွေ့ပိုက်လိုင်းများ။

4. စက်မှုနှင့် သတ္တုတူးဖော်ရေး လုပ်ငန်းများ- အလုပ်ရုံ လွှဲပြောင်းခြင်း ပိုက်လိုင်းများ၊ စက်ကိရိယာ ပံ့ပိုးမှုများ၊ ပစ္စည်းခြံဝင်း အကာအရံများနှင့် ပေါ့ပါးသော နှောင်ဖွဲ့စည်းပုံများ။

5. စိုက်ပျိုးရေးနှင့် ရှုခင်းများ- စိုက်ပျိုးရေး ဆည်မြောင်း ပိုက်များ၊ ဖန်လုံအိမ်ဘောင်များနှင့် ရှုခင်းများ ကာရံခြင်း။

6. ယာယီအလုပ်များ- ယာယီနေရာထိုင်ခင်းများ၊ ယာယီပံ့ပိုးမှုများ၊ တူးဖော်ရေးတွင်းကာကွယ်ရေးနှင့် ဆောက်လုပ်ရေးငြမ်းများ။

ရွေးချယ်ရေးလမ်းညွှန်

ဖြောင့်-ချုပ်ရိုး ဂဟေပိုက်- အဓိကအားဖြင့် အသေးစားမှ အလတ်စား အချင်းများ။ မိုးလုံလေလုံ ပိုက်လိုင်းများ၊ လက်ရန်းများနှင့် အသေးစား စတီးဖွဲ့စည်းပုံများအတွက် အသုံးများသည်။

ခရုပတ်ဂဟေပိုက်: အဓိကအားဖြင့်ကြီးမားသောအချင်းများ; မြူနီစပယ်ပင်စည်ပိုက်လိုင်းများ၊ ခရီးဝေးရေသွယ်တန်းခြင်းနှင့် အကြီးစားစတီးလ်ဖွဲ့စည်းတည်ဆောက်ပုံကော်လံများအတွက် အသုံးများသည်။

စွမ်းဆောင်ရည် ကန့်သတ်ချက်များ

I. အကောင်အထည်ဖော်မှုစံနှုန်းများ

· GB/T 3091-2025- ဖိအားနည်းအရည်သယ်ယူပို့ဆောင်ရေးအတွက် သံမဏိပိုက်များ (ရေ၊ ဓာတ်ငွေ့၊ လေ၊ စသည်ဖြင့်။ ≤2.5 MPa၊ ≤200°C)

· GB/T 13793-2016- အရှည်လိုက်လျှပ်စစ် ဂဟေဆော်ထားသော သံမဏိပိုက်များ (တည်ဆောက်ပုံ၊ ငြမ်း၊ အထွေထွေစက်ပစ္စည်း)

· GB/T 9711 / API 5L- ရေနံနှင့် သဘာဝဓာတ်ငွေ့ သယ်ယူပို့ဆောင်ရေးအတွက် လိုင်းပိုက် (L245/L360/L415 စသည်ဖြင့်)

II အသုံးများသော ပစ္စည်းများနှင့် စက်ပိုင်းဆိုင်ရာ ဂုဏ်သတ္တိများ (အခန်းအပူချိန်)

· Elasticity ၏ Modulus: 2.06×10⁵ MPa

·သိပ်သည်းဆ- 7.85 g/cm³

·သက်ရောက်မှုစွမ်းအင်- ပတ်ဝန်းကျင်အပူချိန် **≥27 J** (Q235B၊ V-notch)

III အတိုင်းအတာနှင့် သတ်မှတ်ချက်များ (အဓိကအားဖြင့် အရှည်လိုက် ဂဟေဆော်ခြင်း)

1) Outer Diameter Range

· သေးငယ်သော အချင်း- DN15–DN50 (21.3–60.3 မီလီမီတာ)

·အလယ်အလတ်အချင်း- DN65–DN250 (76.1–273 မီလီမီတာ)

· ကြီးမားသော အချင်း- DN300–DN600 (323.9–610 mm)

· ခရုပတ်ဂဟေပိုက်- DN800–DN3000 အထိ

2) နံရံအထူ (ဘုံ)

·စံသတ်မှတ်ချက်- 1.2-12.7 မီလီမီတာ

· လေးလံသောနံရံ- 12.7-40 မီလီမီတာ

·သည်းခံမှု- နံရံအထူ ±10%t; ပြင်ပအချင်း ±0.5% မှ ±1.0%

3) အရှည်

·စံသတ်မှတ်ချက်- ပုံသေအရှည် 6 မီတာ၊ 9 မီတာ၊ 12 မီတာ

· စိတ်ကြိုက်ပြင်ဆင်နိုင်သည်- 15-18 မီတာ

·အရှည်သည်းခံမှု: +20 မီလီမီတာ / 0 မီလီမီတာ

4) သီအိုရီအလေးချိန် (kg/m)

W=0.02466×(D−t)×t

·D- အပြင်အချင်း (mm); t- နံရံအထူ (မီလီမီတာ)

· သွပ်ရည်စိမ်ပိုက်- အလေးချိန် × 1.015–1.03 (အပေါ်ယံပိုင်းအချက်)

IV Pressure-bearing နှင့် Process Performance ၊

1) Hydrostatic Test (မဖြစ်မနေ)၊

· Standard အနက်ရောင်ပိုက်- 5.0 MPa၊ ဖိအား ≥5s ကို ဖိထားပါ။

· ဓာတ်ငွေ့ပိုက်: 6.0 MPa၊ ဖိအား ≥10s ဖိထားပါ။

· Heavy-wall pipe: 7.0 MPa

· အကြံပြုထားသော အလုပ်ဖိအား- ≤1.6 MPa (ရေရှည်ဘေးကင်းရေး)

2) Weld ချုပ်ရိုးအရည်အသွေး

· အဖျက်မဟုတ်သော စမ်းသပ်ခြင်း (NDT): UT (Ultrasonic) / RT (ဓာတ်မှန်ရိုက်ခြင်း)

· အရှည်လိုက်ချုပ်ရိုး- ကြိမ်နှုန်းမြင့် ဂဟေဆက်ခြင်း၊ ဂဟေဖော်ကိန်း **≈0.85–0.9**

· ခရုပတ်ချုပ်ရိုး- နစ်မြုပ်နေသော ဂဟေဆော်ခြင်း၊ ဂဟေဖော်ကိန်း **≈0.9–0.95**

3) Flattening/ Bending Test

· Flatning- အက်ကွဲကြောင်းမရှိ၊ ကွဲအက်ခြင်းမရှိ

· ကွေးညွှတ်ခြင်း (DN≤50): 90°၊ ကွေးညွှတ်အချင်းဝက် = 6D (အနက်ရောင်ပိုက်) / 8D (သွပ်ရည်စိမ်ပိုက်)၊ ဘေးဘက်တွင် ဂဟေဆက်ချုပ်ရိုးနေရာယူထားသည်။ အက်ကွဲခြင်းမရှိ၊ ဇင့်အလွှာအခွံခွာခြင်း မရှိပါ။

4) လည်ပတ်အပူချိန်

· စံသတ်မှတ်ချက် - 20°C မှ +200°C

· အပူချိန်နိမ့်သံမဏိ (L245N): -40°C အထိ

V. မျက်နှာပြင်နှင့် တိုက်စားမှုကာကွယ်ရေး

· ပေးပို့မှုအခြေအနေ- အနက်ရောင်ပိုက် (ပိုက်ဗလာ) / Hot-dip galvanized / Epoxy / 3PE (မြှုပ်နှံထားသည်)

· သွပ်ရည်စိမ်ထားသော အလွှာ- ≥300 g/m² (နှစ်ထပ်)၊ ဒေသအထူ **≥85 μm**

· မျက်နှာပြင် အရည်အသွေး- အက်ကွဲကြောင်းမရှိ၊ ခေါက်မရှိ၊ အနာဖေးမရှိ၊ ပြင်းထန်စွာ ချေးမတက်

VI ။ ချိတ်ဆက်မှုနည်းလမ်းများ

· DN≤50- ချည်ကြိုးချိတ်ဆက်မှု (GB/T 7306)

· DN65–DN200- Flange ချိတ်ဆက်မှု/ Grooved ချိတ်ဆက်မှု

· DN≥250- ဂဟေဆော်ခြင်း (တင်ပါးဂဟေ/ အသားလွှာဂဟေ)

တင်ပြလာတဲ့ အသုံးချမှု

· ဖိအားနည်းသောအရည်များ- ရေ၊ မိလ္လာ၊ ဓာတ်ငွေ့၊ လေ၊ လေဝင်လေထွက်

· သံမဏိဖွဲ့စည်းပုံများ- မြို့ပတ်ပိုက်ကော်လံများ၊ နှောင်များ၊ ထောက်များ၊ အကာအရံများ၊ ငြမ်းများ

· အပူချိန် -20 မှ 200°C; ဖိအား: ≤2.5 MPa

Folded Straight Seam Welded Pipes ၏ သတ်မှတ်ချက်ဇယား

ခရုပတ်ဂဟေပိုက်သတ်မှတ်ချက်ဇယား
