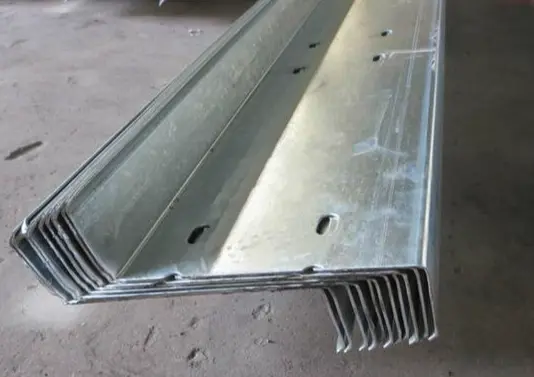

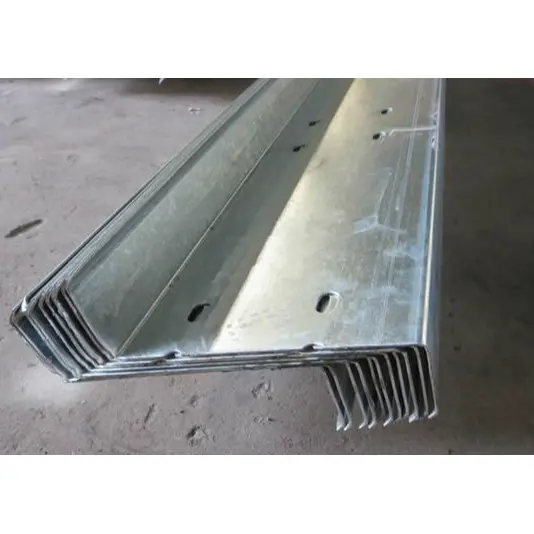

Cold Rolled Z Section Steel Purlins များ

HAISHENG ၏ Cold Rolled Z Section Steel Purlins များသည် ပါးလွှာသော နံရံဖြင့် ခံနိုင်သော ပရိုဖိုင်များကို လျှောစောက်သံမဏိ အဆောက်အဦ အမိုးများအတွက် အထူး အင်ဂျင်နီယာချုပ် ပြုလုပ်ထားပါသည်။ သမားရိုးကျ C-section purlins များနှင့်မတူဘဲ၊ ၎င်းတို့၏ inclined flange တည်ဆောက်ပုံသည် သံမဏိသုံးစွဲမှုကို လျှော့ချနေစဉ် ဆက်တိုက် ဝန်ခံနိုင်သော beam တစ်ခုဖြစ်လာစေရန် အဆုံးမှအဆုံးထိ ထပ်နေစေရန် ခွင့်ပြုပေးပါသည်။ တစ်နေရာတည်းတွင် သံမဏိဖွဲ့စည်းပုံ ပေးသွင်းသူတစ်ဦးအနေဖြင့်၊ ကျွန်ုပ်တို့သည် Z-section ပရိုဖိုင်များထက် ပိုမိုလုပ်ဆောင်ပေးပါသည်။ ကျွန်ုပ်တို့သည် စက်ရုံတစ်ရုံ၊ ဒေသလေတိုက်နှုန်းနှင့် ကမ်းရိုးတန်းဆားမှုတ်မှုန်းပတ်ဝန်းကျင်များကဲ့သို့သော အချက်များနှင့်အံဝင်ခွင်ကျရှိသော ပြည့်စုံသော purlin ဖြေရှင်းချက်များကို ပေးဆောင်ပါသည်။ အရည်အသွေးမပြည့်မီသော ကုန်ကြမ်းပစ္စည်းများကို သွပ်ရည်စိမ်ခြင်းနှင့် လိုင်းဖောက်ခြင်းမှအစ ပံ့ပိုးပေးသည့် ဆက်စပ်ဆက်စပ်ပစ္စည်းများအားလုံးကို ထုပ်ပိုးပို့ဆောင်ခြင်းအထိ အရာအားလုံးကို စီမံခန့်ခွဲပြီး ပရိုဖိုင်များနှင့် ဆက်စပ်ပစ္စည်းများကို သီးခြားစီဝယ်ယူသည့်အခါ ပေါ်ပေါက်လာသော တူညီသော အင်ဂျင်နီယာဆိုင်ရာ ပြဿနာများ—ကဲ့သို့သော ဘုံအင်ဂျင်နီယာပြဿနာများကို ဖြေရှင်းပေးပါသည်။

ထုတ်ကုန်အဓိပ္ပာယ်ဖွင့်ဆိုချက်နှင့် အသုံးချမှုနယ်ပယ်

1. ပစ္စည်းနှင့် လုပ်ငန်းစဉ်-

ဤ Cold Rolled Z Section Steel Purlins များကို Q235B hot-dip galvanized steel strip မှ ထုတ်လုပ်ထားပြီး စဉ်ဆက်မပြတ် လိပ်ဖွဲ့စည်းမှုအတွက် အပြည့်အ၀ အလိုအလျောက် အအေးဖွဲ့စည်းသည့်လိုင်းကို အသုံးပြုကာ Z-shaped စတီးလ်ပရိုဖိုင်ကို ပါးလွှာသော၊ ပေါ့ပါးသော စတီးလ်ပရိုဖိုင်ကို ဖြစ်ပေါ်စေပါသည်။

2. မူလလျှောက်လွှာ-

ပင်မအမိုးတန်းများပေါ်တွင် တပ်ဆင်ထားပြီး၊ ၎င်းတို့သည် ခေါင်မိုး၏ ပရိုဖိုင်းစတီးအလွှာများနှင့် လျှပ်ကာအလွှာများ၏ ဝန်ကို ပင်မသံမဏိဖွဲ့စည်းပုံသို့ လွှဲပြောင်းပေးကာ ဝန်ကို အပြည့်အဝ ထောက်ပံ့ပေးသည်။ ၎င်းတို့ကို portal frame စက်ရုံအဆောက်အဦများနှင့် long-span space frame roofs များတွင် တွင်ကျယ်စွာအသုံးပြုကြသည်။

3. အဓိကဖွဲ့စည်းပုံအင်္ဂါရပ်များ-

ဆန့်ကျင်ဘက်ဘက်သို့ လျှောဆင်းနေသော အနားကွပ်များဖြင့် ဒီဇိုင်းထုတ်ထားပြီး အလျားကို တိုးချဲ့ရန်အတွက် အဆုံးများကို တိုက်ရိုက်ထပ်နေနိုင်သည် (တုန်လှုပ်သွားသည်)၊ ၎င်းသည် C-section purlins များနှင့် နှိုင်းယှဉ်ပါက အလုံးစုံကွေးနိုင်မှုအား ပိုမိုကောင်းမွန်စေသည်။

4. အသုံးပြုမှုကန့်သတ်ချက်များ-

အပြင်ဘက်နံရံပြားများ၏ ဒေါင်လိုက်တပ်ဆင်ခြင်းအတွက် လျှောစောက်-အနားကွပ်ဖွဲ့စည်းပုံများသည် မသင့်လျော်ပါ။ C-sections များသည် load-bearing wall girts များအတွက် စံရွေးချယ်မှုဖြစ်ပြီး Z-sections များကို နံရံများအတွက် အသုံးပြုခဲပါသည်။

5. အခြေခံပစ္စည်း တိုက်စားမှု ကာကွယ်ရေး စံ-

ပူပူနွေးနွေး သွပ်ရည်ပြုလုပ်ခြင်းသည် စံလုပ်ငန်းစဉ်ဖြစ်သည်။ အပေါ်ယံအထူသည် စံကုန်းတွင်းစက်မှုဇုန်များအတွက် ≥80μm နှင့် ကမ်းရိုးတန်း သို့မဟုတ် ဓာတုဗေဒအရ အဆိပ်သင့်သောနေရာများအတွက် ≥120μm ဖြစ်ရမည်။

ထောက်ပံ့ရေးပက်ကေ့ချ်ပုံစံကို အပြီးသတ်ပါ။

1 ပင်မ Z အပိုင်း သတ်မှတ်ချက်များ

အပိုင်းသတ်မှတ်ခြင်းစံ- အမြင့် × အနားကွပ် × နှုတ်ခမ်း (H × B × C)

ပုံမှန်စတော့ရှယ်ယာမော်ဒယ်များ- Z140×50×20၊ Z160×50×20၊ Z180×60×20၊ Z200×70×20၊ Z220×75×20၊ Z250×75×20၊ Z280×80×20၊ Z300×80×20

ဘုံနံရံအထူအကွာအဝေး- 1.8mm၊ 2.0mm၊ 2.2mm၊ 2.5mm; စိတ်ကြိုက်ပရောဂျက်များအတွက် ရရှိနိုင်သော 3.0mm အကြီးစားဗားရှင်းများ။

2 Lateral Stability အစိတ်အပိုင်းများ

၁)။ Sag ချောင်းများ- ပူပြင်းသော သွပ်ရည်စိမ်ထားသော သံမဏိ (Φ10၊ Φ12); Z-sections များ၏ ဘေးတိုက်ရွှေ့လျားမှုကို ထိန်းထားရန်နှင့် မြင့်မားသောလေဝန်များအောက်တွင် လိမ်ခြင်း သို့မဟုတ် မတည်မငြိမ်ဖြစ်ခြင်းကို ကာကွယ်ရန် ဖြောင့်နှင့် ထောင့်ဖြတ်အမျိုးအစားများတွင် ရရှိနိုင်သည်။

၂)။ Struts များ- ပူပြင်းသော သွပ်ရည်စိမ် ဂဟေဆော်ထားသော ပိုက်လက်စွပ်များ (Φ32×2.0); တောင့်တင်းသော ထောက်ကူပေးရန်အတွက် ထောင့်ဖြတ် sag rods များ၏ အကူးအပြောင်းနေရာများတွင် တပ်ဆင်ထားပြီး၊ rods များသည် load အောက်တွင် ပုံပျက်မသွားစေရန် သေချာစေပါသည်။

၃)။ ခေါင်မိုးအနားကွပ်ကွင်းများ- သေးငယ်သော ထောင့်သံမဏိ သို့မဟုတ် သေးငယ်သော ဗိုက်ခွဲအစိတ်အပိုင်းများ၊ တစ်ဖက်မှ Z-section purlin တွင် တပ်ဆင်ထားပြီး အခြားတစ်ဖက်ရှိ အမိုးစတီးတန်းတန်းများနှင့် ချိတ်ဆက်ထားသည်။ ၎င်းတို့သည် လေပြင်းစုပ်ယူမှုကြောင့် ဖြစ်ပေါ်လာသော purlin မှောက်ခြင်းကို ခံနိုင်ရည်ရှိသည်။ အမိုးအပြည့်တပ်ဆင်ခြင်းသည် 18 မီတာထက်ကျော်လွန်သောစက်မှုအဆောက်အအုံများအတွက်မဖြစ်မနေလိုအပ်သည်။

3 အထူးပြုဖွဲ့စည်းပုံဆိုင်ရာချိတ်ဆက်မှုဆက်စပ်ပစ္စည်းများ

၁)။ Purlin Cleats- ပင်မအမိုးအလင်းတန်း၏အပေါ်ဘက်မျက်နှာပြင်သို့ ကြိုတင်ဂဟေဆော်ထားသော သွပ်ရည်စိမ်စတီးပြားများ (၃.၀ မီလီမီတာမှ ၅.၀ မီလီမီတာအထူ)၊ ၎င်းတို့သည် Z-section purlins များကို ကျောက်ချခြင်းအတွက် အခြေခံအဖြစ် လုပ်ဆောင်သည်။

၂)။ Splicing Bolts- M12 သို့မဟုတ် M14 hot-dip သွပ်ရည်စိမ်ထားသော purlins များ၏ထပ်နေသောအစွန်းများကို လုံခြုံစေရန်အသုံးပြုသော စွမ်းအားမြင့် bolts များ။

4 အပေါ်ပိုင်းအမိုးအကာအရံပစ္စည်းများ

Cold Rolled Z Section Steel Purlins ၏ ထိပ်မျက်နှာပြင်သည် 470/475 stand-seam roofing panels နှင့် standard profiled colour-coated steel sheets များနှင့် တွဲဖက်အသုံးပြုနိုင်ပါသည်။ ၎င်းသည် အပူလျှပ်ကာ၊ PE အသက်ရှူနိုင်သော အမြှေးပါးများနှင့် ခေါင်မှိတ်တုတ်မှိတ်တုတ် ပါ၀င်သည့် ပြီးပြည့်စုံသော အမိုးအကာအရံစနစ်ကိုလည်း ပံ့ပိုးပေးပါသည်။

ဇာတ်လမ်းပုံစံဖြင့် စံပြုထားသော Purlin ဖွဲ့စည်းမှုပုံစံများ

အလယ်အလတ်အကွာအဝေးရှိသော စံချိန်မီ စက်ရုံအဆောက်အအုံ ၁ လုံး (၁၅ မီတာအောက်)

နံရံအထူ 2.0mm ရှိသော မော်ဒယ် Z160×50×20 ကို အသုံးပြုသည်။ စံသတ်မှတ်ထားသော sag rods များနှင့် ခေါင်မိုး၏အလယ်ဗဟိုတွင်သာ ဒေသအလိုက်ပြုလုပ်ထားသော ဒူးဆစ်များပါရှိသည်။ သိသိသာသာ လေတိုက်စားမှုမရှိဘဲ ကုန်းတွင်းပိုင်း၊ သာမန်လုပ်ငန်းသုံး ဂိုဒေါင်များအတွက် သင့်လျော်သည်။

ကြီးမားသော သံမဏိဖွဲ့စည်းပုံ စက်ရုံ အဆောက်အဦ (၁၈ မီတာမှ ၃၀ မီတာ)

နံရံအထူ 2.0mm-2.2mm ရှိသော မော်ဒယ်များ Z180 နှင့် Z200 ကို အသုံးပြုသည်။ ခေါင်မိုး၏ ကိုယ်တိုင်အလေးချိန်နှင့် ပြင်းထန်သောလေဖိအားဝင်မှုများကို ခံနိုင်ရည်ရှိစေရန် အရှည်တစ်ခုလုံးတစ်လျှောက် တည့်တည့်နှင့် ထောင့်ဖြတ်ညှပ်ချောင်းများ အပြည့်နှင့် ဒူးဆစ်များကို တစ်ထွာပြည့်ဖြတ်ကာ ဒူးဆစ်များ တပ်ဆင်ထားသည်။

ကမ်းရိုးတန်းလေတိုက်နှုန်းမြင့်မားသော ဧရိယာ ၃ ခုနှင့် ကြီးမားသော အာကာသဘောင်ခေါင်မိုးများ

ခေါင်မိုးတစ်လျှောက်တွင် တပ်ဆင်ထားသော ပိုနီးသော sag rod အကွာအဝေးနှင့် ဒူးဆစ်များကို ထူထဲသော Z-အပိုင်းပရိုဖိုင်များ (2.2mm–2.5mm) ကို အသုံးပြုသည်။ ပင်လယ်ဆားတိုက်စားမှုနှင့် လေပြင်းတိုက်ခတ်မှုကို ခံနိုင်ရည်ရှိရန် သွပ်ရည်အလွှာအထူကို 120μm အထိ တိုးမြှင့်ထားသည်။

Z-Section Steel နှင့် C-Section Steel

1. အပိုင်းပိုင်းဖွဲ့စည်းပုံ ကွာခြားချက်များ-

Cold Rolled Z Section Steel Purlins များသည် အနားကွပ်များ ပါ၀င်ပြီး အဆုံးများကို ထပ်ကာထပ်ကာ စဉ်ဆက်မပြတ် အလင်းတန်းဖွဲ့စည်းပုံအဖြစ် ခွင့်ပြုသည်။ C-section သံမဏိ purlins များတွင် တင်ပါးများသာ ချိတ်ဆက်နိုင်သော ပြားချပ်ချပ်ချပ်များ ပါရှိပြီး ရိုးရှင်းသော ပံ့ပိုးထားသော ဖွဲ့စည်းတည်ဆောက်ပုံဆိုင်ရာ အပြုအမူကို ဖြစ်ပေါ်စေသည်။

2. အပလီကေးရှင်းအခြေအနေများ-

Z-section steel သည် ဆောက်ထားသောခေါင်မိုးများနှင့် တာရှည်အသုံးပြုမှုအတွက် သင့်လျော်သည်။ C-section steel ကို 12 မီတာ သို့မဟုတ် ထိုထက်နည်းသော စက်ရုံ နံရံစည်းများနှင့် အမိုးများအတွက် အသုံးများသည်။

3. ဖွဲ့စည်းပုံ စွမ်းဆောင်ရည်-

ထပ်တူကျသော အပိုင်းဖြတ်အတိုင်းအတာများနှင့်အတူ၊ Z-section သံမဏိသည် အလယ်အလတ်ကွေးညွှတ်သည့်အခိုက်အတန့်များကို ခံစားရပြီး အပိုင်းတစ်ပိုင်းအမိုးအကွာအဝေး ပိုကြီးလာစေရန် ကူညီပေးပါသည်။

အခြေခံလက်တွေ့ အားသာချက်ငါးခု

1. အမိုးအကာများအတွက် ဖွဲ့စည်းပုံ သင့်လျော်မှု-

ပလင်၏ထိပ်မျက်နှာပြင်သည် အမိုးအကာအကာနှင့် အပြိုင်ဖြစ်နေသော ခေါင်မိုးလျှောစောက်နှင့် သဘာဝအတိုင်း ညှိပေးသည်။ ၎င်းသည် ဒေါင်လိုက်၊ တူညီသောဝန်လွှဲပြောင်းမှုကိုသေချာစေပြီး eccentric loading ကိုဖယ်ရှားပေးသည်။

2. ထိရောက်သော ထပ်လောင်းတပ်ဆင်ခြင်း-

ပရိုဖိုင်၏အစွန်းနှစ်ဖက်ရှိ အစွန်းနှစ်ဖက်ရှိ အနားကွပ်များသည် အပိုထပ်ထည့်ထားသောပြားများမလိုအပ်ဘဲ အရှည်ကို ထပ်တိုးနိုင်သည်၊ ရိုးရိုး bolting သည် တိုးချဲ့မှုကို ပြီးမြောက်စေပြီး အမိုးတည်ဆောက်ချိန်ကို သိသိသာသာ လျှော့ချပေးသည်။

3. သာလွန်သော ဘေးတိုက်တည်ငြိမ်မှု-

အပိုင်းသည် မြင့်မားသော ခြုံငုံ တောင့်တင်းခိုင်မာမှုနှင့် ဘေးတိုက်ဖိအားနှင့် torsional ပုံပျက်ခြင်းတို့ကို ခိုင်ခံ့စွာ ခံနိုင်ရည်ရှိပြီး လေပြင်းတိုက်ခတ်ချိန်တွင် ခေါင်မိုးသည် တည်ငြိမ်နေစေပါသည်။

4. ပေါ့ပါးပြီး ပစ္စည်းချွေတာမှု-

တူညီသောအမိုးအကာနှင့် ဝန်လိုအပ်ချက်များအတွက် Z-section သံမဏိသည် သေးငယ်သောအပိုင်းများ သို့မဟုတ် ပါးလွှာသောနံရံများအတွက် ခွင့်ပြုပေးကာ ယူနစ်ဧရိယာအလိုက် အသုံးပြုသည့်စတီးလ်ပမာဏကို လျှော့ချကာ ပင်မသံမဏိဘောင်ပေါ်ရှိ ဝန်ကို လျှော့ချပေးသည်။

5. အဆင်ပြေသော အဆင်သင့်ပြင်ဆင်ထားသော စည်းဝေးပွဲ-

Splicing အတွက် Bolt အပေါက်များကို စက်ရုံတွင်ကြိုတင် တူးဖော်ထားပါသည်။ ဆိုဒ်တွင်း တပ်ဆင်ခြင်းတွင် bolt ထည့်သွင်းခြင်းနှင့် တင်းကျပ်ခြင်းတို့သာ လိုအပ်သည်—ဆိုက်တွင်းတူးဖော်ခြင်းအတွက် လိုအပ်သည်—လုံခြုံသောချိတ်ဆက်မှုများနှင့် ဆောက်လုပ်ရေးအညစ်အကြေးအနည်းဆုံးတို့ကို ဖြစ်ပေါ်စေသည်။

အဓိကကွဲပြားသူများနှင့် ပြိုင်ဘက်ထုတ်ကုန်များ

1. Continuous Beam Behavior- Long Spans အတွက် ပစ္စည်းချွေတာမှု

ထပ်နေသောအခါတွင်၊ Cold Rolled Z Section Steel Purlins များသည် multi-span စဉ်ဆက်မပြတ် အလင်းတန်းများ ဖြစ်ပေါ်လာပြီး mid-span bending moments ကို ထိထိရောက်ရောက် လျှော့ချပေးသည်။ တူညီသောဝန်နှင့် အတိုင်းအတာအခြေအနေများအောက်တွင်၊ သေးငယ်သော ပရိုဖိုင်အသေးစိတ်အချက်အလက်များကို C-section သံမဏိနှင့် နှိုင်းယှဉ်ကာ အသုံးပြုနိုင်ပြီး စုစုပေါင်းစတီးလ်ဝယ်ယူမှုကုန်ကျစရိတ်ကို လျှော့ချနိုင်သည်။ ဆန့်ကျင်ဘက်အားဖြင့်၊ C-section steel သည် ရိုးရှင်းသော အတိုင်းအတာချိတ်ဆက်မှုများအပေါ်တွင် ယေဘုယျအားဖြင့် အားကိုးပါသည်။ ရှည်လျားသော အသုံးချပရိုဂရမ်များသည် ပိုမိုကြီးမားသော အပိုင်းများကို လိုအပ်ပြီး ပစ္စည်းသုံးစွဲမှု ပိုမိုမြင့်မားစေသည်။

2 Superior Sectional Bending Strength

တူညီသောအမြင့်နှင့် နံရံအထူကိုပေး၍ Z-section သည် C-section steel နှင့် နှိုင်းယှဉ်ပါက ၎င်း၏ခိုင်ခံ့သောဝင်ရိုးတစ်လျှောက်တွင် inertia ပိုများစေသည်။ ၎င်းသည် သာလွန်ကောင်းမွန်သော ဒေါင်လိုက်ဝန်ခံနိုင်စွမ်းနှင့် ထူထပ်သောနှင်းများနှင့် လေပြင်းများကို ခံနိုင်ရည်ရှိစေကာ ၎င်းသည် ကမ်းရိုးတန်းစီမံကိန်းများနှင့် ကြီးမားသော အာကာသဘောင်တည်ဆောက်မှုများအတွက် ဦးစားပေးရွေးချယ်မှုဖြစ်စေသည်။

3 မတ်စောက်သော လျှောစောက်ခေါင်မိုးများအတွက် ပြီးပြည့်စုံစွာ သင့်လျော်ပါသည်။

inclined flange တည်ဆောက်ပုံသည် လျှောစောက်ခေါင်မိုးများနှင့် သဘာဝအတိုင်း သဟဇာတဖြစ်ပြီး၊ တစ်ဖက်သတ်၊ ပံ့ပိုးမထားသော loading များ၏ အန္တရာယ်မရှိဘဲ တည်ငြိမ်သော အထောက်အပံ့ကို C-sections များဖြင့် တွေ့ရပါသည်။ C-sections ၏ပြန့်ပြူးသောအနားကွပ်များသည် မတ်စောက်သောတောင်စောင်းများတွင် load eccentricity ကိုဖြစ်စေနိုင်ပြီး အချိန်ကြာလာသည်နှင့်အမျှ ကွဲထွက်ခြင်းနှင့် ပုံပျက်ခြင်းတို့ကို ဖြစ်စေသည်။

4 သိသာထင်ရှားသော စုစုပေါင်းကုန်ကျစရိတ် အားသာချက်များ

ကြီးမားသောခေါင်မိုးများအတွက် Z-section သံမဏိကိုအသုံးပြုခြင်းသည် ပရိုဖိုင်သတ်မှတ်ချက်များနှင့် စုစုပေါင်းစတီးလ်သုံးစွဲမှုကို လျှော့ချနိုင်စေပါသည်။ ၎င်း၏ ကိုယ်တိုင်အလေးချိန်သည် ရိုးရာပူလှိမ့်ထားသော သံမဏိထက် များစွာနိမ့်ကျသည်။ channel steel ၏ အလွန်အကျွံအလေးချိန်သည် ပစ္စည်းကုန်ကျစရိတ်ကို တိုးစေရုံသာမက ပင်မ beams နှင့် foundation ဆောက်လုပ်ရေးအတွက် ကုန်ကျစရိတ်ကိုလည်း တိုးမြင့်စေပါသည်၊ ထို့ကြောင့် hot-rolled channel steel သည် ခေတ်မီအလင်း-စတီးလ်စက်မှုလုပ်ငန်းအဆောက်အအုံများတွင် အမိုးအကာများအတွက် အများစုကို အဆင့်လိုက်လုပ်ဆောင်ရခြင်းဖြစ်ပါသည်။

5 Dual Advantages- Corrosion Resistance နှင့် Long-Span တည်ဆောက်ခြင်း။

ပေါင်းစည်းထားသော hot-dip galvanizing လုပ်ငန်းစဉ်ဖြင့် ထုတ်လုပ်ထားပြီး၊ ၎င်းသည် ကုန်းတွင်းပိုင်းဧရိယာများအတွက် 80μm၊ ကမ်းရိုးတန်းဒေသများအတွက် 120μm) နှစ်ထပ်တိုက်စားမှုဆန့်ကျင်ရေးစံနှုန်းများနှင့် ကိုက်ညီပြီး ရေရှည်ပြင်ပအသုံးပြုမှုအတွင်း သံချေးတက်ခြင်းကို ခံနိုင်ရည်ရှိစေပါသည်။ ရှည်လျားသောအမိုးအကာများအတွက်၊ အပိုင်းများကို အပိုင်းလိုက်ခွဲခြင်းမပြုဘဲ အရှည်ကို တိုက်ရိုက်ချဲ့ထွင်နိုင်ပြီး C-sections အတွက် လိုအပ်သော butt-jointing နှင့် နှိုင်းယှဉ်ပါက အလုံးစုံတပ်ဆင်မြန်နှုန်းကို ရရှိစေမည်ဖြစ်သည်။

6 ယှဉ်ပြိုင်နေသော ထုတ်ကုန်များနှင့် နှိုင်းယှဉ်ချက် အကျဉ်းချုပ်

၁)။ C-section purlins- ရိုးရိုးတင်ပါး-အဆစ်ဖွဲ့စည်းပုံကို အသုံးပြုပါ။ စက်ရုံနံရံစနစ်များနှင့် အသေးစားအမိုးများ (15 မီတာအောက်) အတွက် သင့်လျော်သည်။

၂)။ Hot-rolled channel steel- မြင့်မားသောကိုယ်ကိုတိုင်အလေးချိန်နှင့်မြင့်မားသောကုန်ကျစရိတ်; သံမဏိအလင်းစာအိတ်စနစ်များတွင် အသုံးပြုခဲသည်။

၃)။ Z-section purlins- lapped၊ စဉ်ဆက်မပြတ်ဝန်ဆောင်မှုကိုခွင့်ပြုပြီးအလွန်ကောင်းမွန်သောကွေးညွှတ်မှုကိုပေးစွမ်းသည်။ မတ်စောက်သော တောင်စောင်းများ၊ ကြီးမားသော အမိုးများအတွက် အထူးဒီဇိုင်းထုတ်ထားသည်။

Standardized Factory Cold-Forming Production Process ၊

1 အဝင်ကုန်ကြမ်းစစ်ဆေးခြင်း။

Cold Rolled Z Section Steel Purlins များအတွက် ကုန်ကြမ်းသည် Q235B hot-dip သွပ်ရည်စိမ်စတီးချွတ်များဖြစ်သည်။ အသုတ်တစ်ခုစီကို ဆိုက်ရောက်ချိန်တွင် strip thickness နှင့် galvanizing layer thickness များအတွက် စိစစ်ပြီးဖြစ်သည်။ ဇင့်အလွှာသည် ကုန်းတွင်းအသုံးချမှုများအတွက် အနည်းဆုံး 80μm နှင့် ကမ်းရိုးတန်းအသုံးပြုမှုများအတွက် 120μm ရှိရပါမည်။ မျက်နှာပြင်ကို မွမ်းမံထားသော အစက်အပြောက်များ၊ အခွံခွာခြင်း၊ မာကျောသော ကွေးညွှတ်ခြင်း သို့မဟုတ် ခြစ်ရာများကဲ့သို့သော ချို့ယွင်းချက်များအတွက် စစ်ဆေးခြင်း မကိုက်ညီသောပစ္စည်းများကို ချက်ချင်း သီးသန့်ခွဲထားပြီး ထုတ်လုပ်မှုမှ ဖယ်ထုတ်ထားသည်။ စံထုတ်လုပ်ထားသော နံရံအထူများမှာ 1.8mm၊ 2.0mm၊ 2.2mm နှင့် 2.5mm တို့ဖြစ်သည်။

2 နှိမ့်ချခြင်း၊ အဆင့်သတ်မှတ်ခြင်းနှင့် အစာကျွေးခြင်း။

သံမဏိကွိုင်များကို loading rack တွင်တင်ထားပြီး uncoiler သည် strip များကိုထုတ်လွှတ်သည်။ ချိန်ညှိကိရိယာသည် coiling stress ကို ဖယ်ရှားပေးကာ ယူနစ်တွင် နို့တိုက်ခြင်း မှားယွင်းမှုကို ကာကွယ်ရန်နှင့် တူညီသော အပိုင်းဖြတ်ပိုင်းအတိုင်းအတာများကို သေချာစေရန် dual-side photoelectric ပြုပြင်မှုစနစ် တပ်ဆင်ထားပါသည်။

3 စဉ်ဆက်မပြတ် အေးခဲဖွဲ့စည်းခြင်း (အဓိက လုပ်ငန်းစဉ်)

ကြိတ်စက်များ အများအပြားသည် သံမဏိပြားများကို ကွေးညွှတ်ပြီး Z-ပုံသဏ္ဍာန်—ယင်းအနားကွပ်များနှင့် အတွင်းဘက်နှုတ်ခမ်းများ—ကို တစ်ချက်တည်းဖြင့် လှိမ့်ကြသည်။ လုပ်ငန်းစဉ်သည် Z140 မှ Z300 မှ စံနှုန်းပြည့် အစုလိုက်အပြုံလိုက် ထုတ်လုပ်မှုကို ခွင့်ပြုပေးသည်။ fixed tooling သည် controllable dimensional tolerances ကိုသေချာစေသည်။

4 Servo-Driven Flying Saw

ပစ္စည်းကို ဖောက်သည်၏ပရောဂျက်အတွက် လိုအပ်သည့်အရှည်အထိ အွန်လိုင်းတွင် အတိအကျဖြတ်တောက်ထားသည်။ ဟိုက်ဒရောလစ်ပျံသန်းသောလွှသည် သန့်ရှင်းချောမွေ့စွာ ဖြတ်တောက်ခြင်းကို ဖြစ်ပေါ်စေပြီး ကွဲအက်ခြင်း သို့မဟုတ် အလွန်အကျွံ burrs များမှ အပိုင်းပိုင်းပုံပျက်နေခြင်းကို ရှောင်ရှားသည်။

5 End-Lap Punching

on-site ထပ်နေသောနှင့် bolted ချိတ်ဆက်မှုများကို လွယ်ကူချောမွေ့စေရန် ပရိုဖိုင်၏အစွန်းနှစ်ဖက်တွင် အပေါက်များကို အပေါက်များဖောက်ထားသည်။ စံသတ်မှတ်ထားသော အပေါက်အကွာသည် တပ်ဆင်နေစဉ်အတွင်း ထပ်လောင်းတူးဖော်ရန် လိုအပ်မှုကို ဖယ်ရှားပေးပါသည်။

6 နောက်ဆုံးထုတ်ကုန်စစ်ဆေးခြင်း။

၁)။ အော်ဒါသတ်မှတ်ချက်များနှင့် ကိုက်ညီမှုရှိမရှိ စစ်ဆေးရန် အပိုင်းအမြင့်၊ အနားကွပ်အကျယ်၊ နှုတ်ခမ်းအတိုင်းအတာနှင့် နံရံအထူတို့ကို အမှန်တကယ် တိုင်းတာခြင်း။

၂)။ သွပ်ရည်စိမ်အပေါ်ယံပိုင်းသို့ ကိုင်းညွတ်ခြင်း၊ လိမ်ခြင်း၊ သို့မဟုတ် ပျက်စီးခြင်းကဲ့သို့သော ချို့ယွင်းချက်များအတွက် စစ်ဆေးခြင်း။ ချို့ယွင်းနေသော ထုတ်ကုန်များကို ပြန်လည်ပြုပြင်ရန်အတွက် ခွဲခြားထားပါသည်။

7 စုစည်းမှု နှင့် ထုပ်ပိုးမှု စုစည်းမှု

တူညီသောမော်ဒယ်၊ နံရံအထူနှင့် အလျားများ၏ Z-purlins များကို အတူတကွ ထုပ်ပိုးထားသည်။ အကာအကွယ်အတွက် သစ်သားပြားများကို အောက်ခြေတွင် ထားရှိထားပြီး မော်ဒယ်၊ နံရံအထူ၊ တစ်ဦးချင်း အလျား၊ ပို့ဆောင်မှု ပမာဏနှင့် သက်ဆိုင်ရာ ပရောဂျက်အမည်ကို သတ်မှတ်ပေးသည့် အထောက်အထားတံဆိပ်များကို ကပ်ထားသည်။

8 အရန်အစိတ်အပိုင်းများ၏ တပြိုင်နက်တည်း လုပ်ဆောင်ခြင်းနှင့် ထုပ်ပိုးခြင်း။

အရန်အစိတ်အပိုင်းများ အစုံအလင်ကို တစ်ပြိုင်နက်တည်း လုပ်ဆောင်သည်- Φ10/Φ12 ပတ်တီးသံမဏိကို ဖြတ်တောက်ခြင်း၊ အစွန်းနှစ်ဖက်စလုံးကို ချည်လှိမ့်ခြင်း၊ ပူပြင်းကျဲကျဲ သွပ်ရည်စိမ်ခြင်းတို့ကို အသုံးချခြင်းဖြင့် ချည်နှောင်ခြင်း၊ struts ကို Φ32×2.0 ဂဟေပိုက်ကို ဖြတ်တောက်ခြင်းနှင့် စီမံဆောင်ရွက်ခြင်းဖြင့် ပြုလုပ်သည်။ နှင့် eave braces နှင့် purlin cleat များကို ကွေးခြင်းမှတဆင့် ထုတ်လုပ်ပါသည်။ အစိတ်အပိုင်းအားလုံးကို သွပ်ရည်စိမ်ခြင်းခံပြီး ခွဲခြမ်းစိပ်စိပ်ထားပြီး Z-purlins ကဲ့သို့ တူညီသောအသုတ်တွင် တင်ပို့သည်။

9 စံသတ်မှတ်ထားသော ဆိုက်တွင် တပ်ဆင်ခြင်းဆိုင်ရာ လုပ်ထုံးလုပ်နည်းများ

၁)။ ခေါင်မိုးစတီးတန်းတန်းများရဲ့ ထိပ်မျက်နှာပြင်မှာ ပူနေတဲ့ သွပ်ရည်စိမ်ထားတဲ့ purlin cleat တွေကို ဂဟေဆော်ပြီး လုံခြုံအောင်ထားပါ။

၂)။ Z-purlins များ၏ အဆုံးများကို တုန်လှုပ်သွားစေသော အစီအစဥ်ဖြင့် ထပ်ကာထပ်ကာ စဉ်ဆက်မပြတ် ဝန်ထမ်းထားသော အလင်းတန်းတစ်ခုအဖြစ် M12/M14 bolts များကို ထည့်သွင်းကာ တင်းကျပ်ပါ။

၃)။ ဘေးတိုက်တည်ငြိမ်မှုကို အားဖြည့်ရန်အတွက် လက်စွပ်ကြိုးများကို အသုံးပြု၍ ဖြောင့်နှင့် ထောင့်ဖြတ်ကြိုးများကို တပ်ဆင်ပါ။ ရှည်လျားသော အမိုးအပိုင်းများအတွက် တံစက်မြိတ်များ တပ်ဆင်ပါ။

အဓိက စွမ်းဆောင်ရည် သတ်မှတ်ချက်များ

1 ကုန်ကြမ်း သတ်မှတ်ချက်များ

၁)။ ပစ္စည်းအဆင့်- Q235B ပူကျုံ့သွပ်ရည်စိမ်စတီးချွတ်

၂)။ Galvanizing Standard: စံချိန်စံညွှန်းကုန်းတွင်းဧရိယာများအတွက်≥80μm; ကမ်းရိုးတန်းဒေသများနှင့် ဓာတုစက်မှုဇုန်များအတွက် ≥120μm

၃)။ Standard Wall Thicknesses: 1.8mm, 2.0mm, 2.2mm, 2.5mm; 3.0mm အကြီးစားဗားရှင်းကို တောင်းဆိုချက်အရ ရနိုင်ပါသည်။

၄)။ စက်ပိုင်းဆိုင်ရာ ဂုဏ်သတ္တိများ- အထွက်နှုန်း ≥235 MPa; tensile strength range 375 MPa–500 MPa

2 အပိုင်းဖြတ်ပိုင်း သတ်မှတ်ချက်များ အပြည့်အစုံ (H × B × C)

Z140*50*20၊ Z160*50*20၊ Z180*60*20၊ Z200*70*20၊ Z220*75*20၊ Z250*75*20၊ Z280*80*20၊ Z300*80*20

အသုံးပြုမှု မှတ်ချက်- Z-section သံမဏိ ထုတ်ကုန်များကို ဝန်ထမ်းခေါင်မိုးအသုံးပြုမှုများအတွက်သာ အကြံပြုထားပါသည်။ နံရံ purlins များကို အသုံးပြုရန် အကြံပြုထားခြင်းမရှိပါ။ 3 ပင်မမော်ဒယ်များ၏ သီအိုရီယူနစ်အလေးချိန် (kg/m) ရည်ညွှန်းချက်

- Z160×50×20: 2.0mm ≈ 4.58kg/m; 2.2mm ≈ 5.03kg/m

- Z180×60×20- 2.0mm ≈ 5.21kg/m; 2.2mm ≈ 5.72kg/m

4 ပြီးပြည့်စုံသော ဆက်စပ်ပစ္စည်းအစုံအတွက် နည်းပညာဆိုင်ရာ သတ်မှတ်ချက်များ

1. Sag ချောင်းများ- Φ10, Φ12 Q235 ပူပူနွေးနွေး-ကျဆင်းနေသော သွပ်ရည်စိမ်စက်ဝိုင်းသံမဏိ; အင်္ဂါရပ်များ လှိမ့်ထားသောချည်များ

2. Strut sleeves: Φ32×2.0 ချောမွေ့သောသံမဏိပိုက်;

3. Eave braces (ဒူးခြေစွပ်များ): 1.8mm–2.0mm သေးငယ်သော C-section သံမဏိ သို့မဟုတ် ထောင့်သံမဏိ; လေအားမြင့်ခေါင်မိုးများအတွက် မရှိမဖြစ် အစိတ်အပိုင်းများ၊

4. ချိတ်ဆက်မှု ဆက်စပ်ပစ္စည်းများ- 3.0-5.0mm အထူပူသော-ပြုတ်ကျသော သွပ်ရည်စိမ်စတီးပြားဖြင့် ပြုလုပ်ထားသော Purlin ညှပ်များ၊ ပြုပြင်ခြင်း bolts များသည် M12/M14 hot-dip galvanized bolts များဖြစ်သည်။

5 အပလီကေးရှင်းအခြေအနေအပေါ်အခြေခံ၍ ရွေးချယ်မှုစံနှုန်းများ

1. အသေးစားမှ အလတ်စား ခေါင်မိုးများ (span ≤ 15m): Z160×50×20၊ နံရံအထူ 2.0mm;

2. ကြီးမားသောစက်ရုံအဆောက်အဦများ (18-30 မီတာ): Z180 သို့မဟုတ် Z200 မော်ဒယ်များ၊ နံရံအထူ 2.0-2.2mm; အပြည့်အ၀ဖြတ်ကျော်တပ်ဆင်ထားသော sag rods; ခေါင်မိုးတစ်လျှောက် အဆက်မပြတ် တပ်ဆင်ထားသော ချိတ်ဆွဲကြိုးများ၊

3. လေတိုက်နှုန်းမြင့်မားပြီး အဆိပ်သင့်သော ကမ်းရိုးတန်းဒေသများ- 2.2-2.5mm ပိုထူသော ပရိုဖိုင်များကို ရွေးချယ်ပါ။ sag rod installation spacing ကိုလျှော့ချ; သွပ်ရည်အလွှာ၏အထူကို 120μmအထိတိုးစေသည်။

6 အဓိကဖွဲ့စည်းပုံဆိုင်ရာအင်္ဂါရပ်များ

Sloped flanges များသည် အဆုံးမှ အဆုံးထိ ထပ်နေသည့်အတွက် စဉ်ဆက်မပြတ် အလင်းတန်းဖွဲ့စည်းပုံစနစ်ကို ဖန်တီးပေးသည်။ တူညီသောအပိုင်းဖြတ်ပိုင်းအတိုင်းအတာများအတွက်၊ Cold Rolled Z Section Steel Purlins များသည် C-section steel နှင့် နှိုင်းယှဉ်ပါက သာလွန်သောကွေးညွှတ်ခံနိုင်ရည်ကို ပေးစွမ်းသောကြောင့် ၎င်းတို့သည် ကြီးမားသော၊ စောင်းထားသော သံမဏိတည်ဆောက်ပုံအမိုးမိုးခြင်းဆိုင်ရာ ပရောဂျက်များအတွက် သင့်လျော်စေသည်။

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

1. မေး- Z-section သံမဏိနှင့် C-section သံမဏိအကြား ခွဲခြား၍ ရွေးချယ်ရမည်နည်း။

A- တိုတောင်းသောအမိုးများ (15 မီတာအောက်) နှင့် စက်ရုံအပြင်ဘက်နံရံများအတွက် C-section စတီးလ်ကို အသုံးပြုပါ။ ခေါင်မိုးများ၊ စက်ရုံအဆောက် အအုံကြီး (၁၈ မီတာကျော်) နှင့် လေထန်သော ကမ်းရိုးတန်းဒေသများရှိ နေရာဘောင်အမိုးများအတွက် Z-section သံမဏိကို ဦးစားပေးဆောင်ရွက်ပါ။

2. မေး- ကမ်းရိုးတန်းစီမံကိန်းများတွင် Z-section သံမဏိအတွက် သံချေးတက်ခြင်းကို မည်သို့အာမခံသနည်း။

A- ကမ်းရိုးတန်းဒေသများအတွက် မှာယူမှုများကို 120μm ထူသော hot-dip galvanized steel strips များဖြင့် ထုတ်လုပ်ထားပါသည်။ ဆက်စပ်ပစ္စည်းများ-ဥပမာ- sag rods၊ purlin cleats နှင့် eave braces များ-- ပင်မဖွဲ့စည်းပုံဆိုင်ရာအပိုင်းများရှေ့တွင် ၎င်းတို့ကို သံချေးတက်ခြင်းမှကာကွယ်ရန် တူညီသော လေးလံသောသွပ်ထည်ပြုလုပ်ခြင်းလုပ်ငန်းစဉ်ကို ဆောင်ရွက်သည်။

3. မေး- စိတ်ကြိုက်အရှည်ဖြတ်တောက်ပြီး ပို့ဆောင်မှုအတွက် ဆက်စပ်ပစ္စည်းအစုံအလင်ကို ပံ့ပိုးပေးပါသလား။

A: ကျွန်ုပ်တို့သည် သတ်မှတ်ထားသော အရှည်အထိ ဖြတ်တောက်ခြင်းကို ပံ့ပိုးပေးပါသည်။ ဆက်စပ်ပစ္စည်းအပြည့်အစုံ- sag rods, struts, eave braces, purlin cleats, and connecting bolts-- သည် သတ်မှတ်ထားသော Factory span နှင့် wind load လိုအပ်ချက်များနှင့် ကိုက်ညီနိုင်ပြီး ကွန်တိန်နာတစ်ခုတည်းတွင် အတူတကွ ပို့ဆောင်နိုင်ပါသည်။

4. မေး- Z-section steel ကို နံရံ purlins အဖြစ် တိုက်ရိုက်အသုံးပြုနိုင်ပါသလား။

A: မထောက်ခံပါ။ inclined flanges များသည် vertical wall panels များကို တပ်ဆင်ရန် ခက်ခဲစေသည်။ C-section steel သည် load-bearing wall purlins များအတွက် စံရွေးချယ်မှုဖြစ်သည်။
