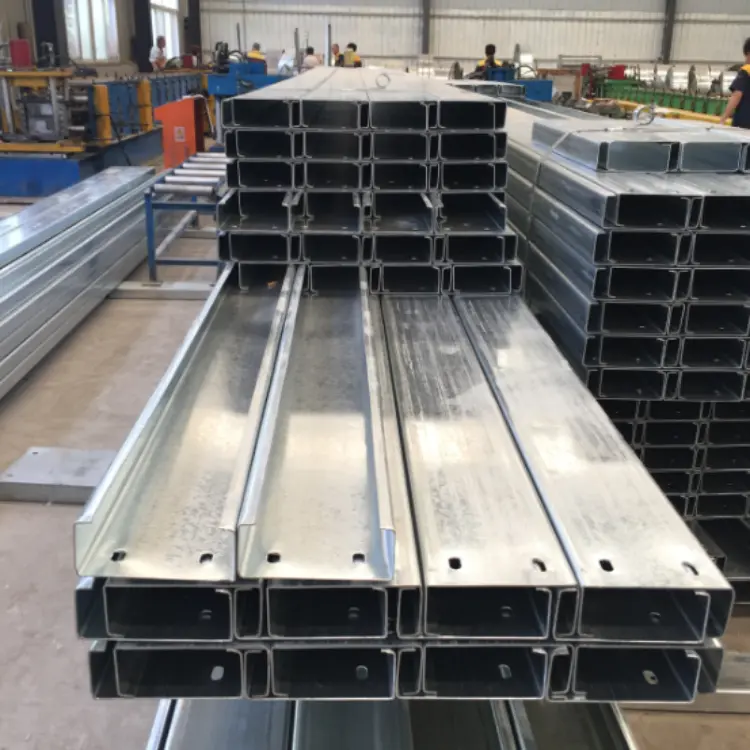

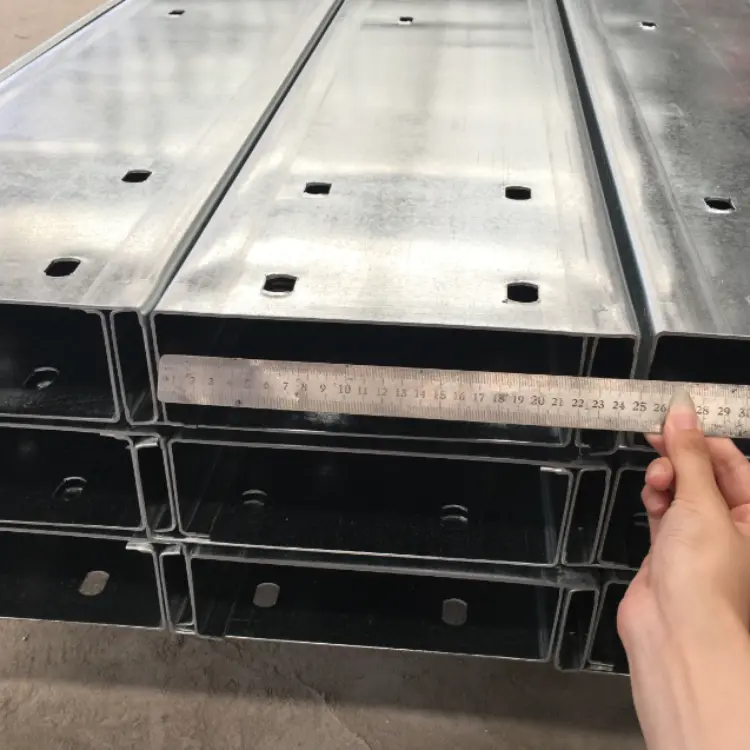

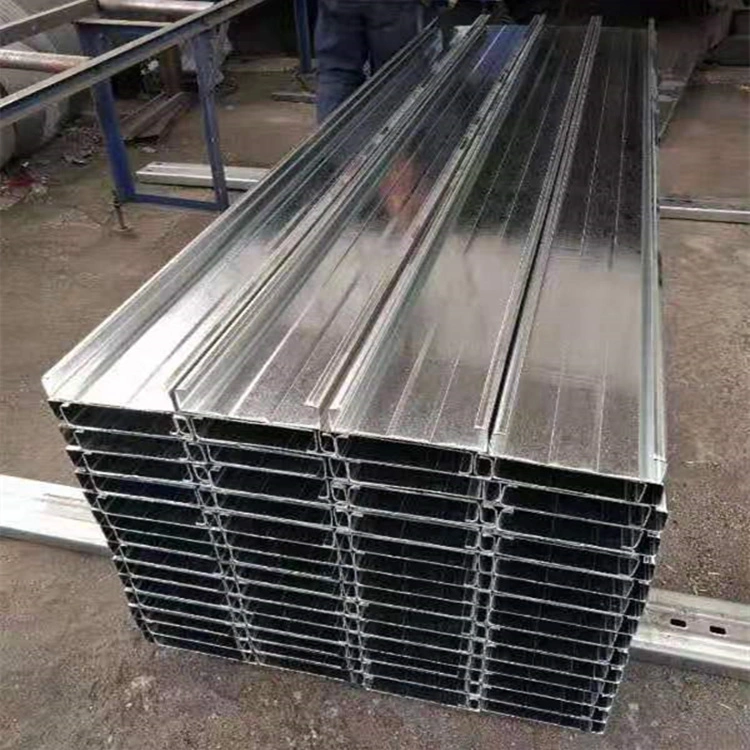

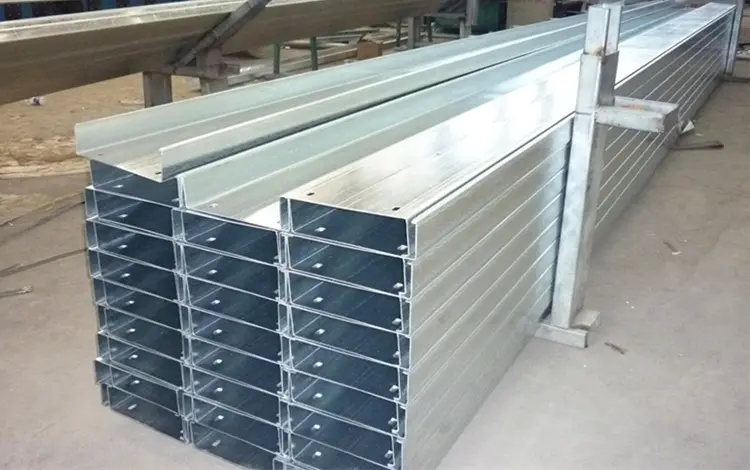

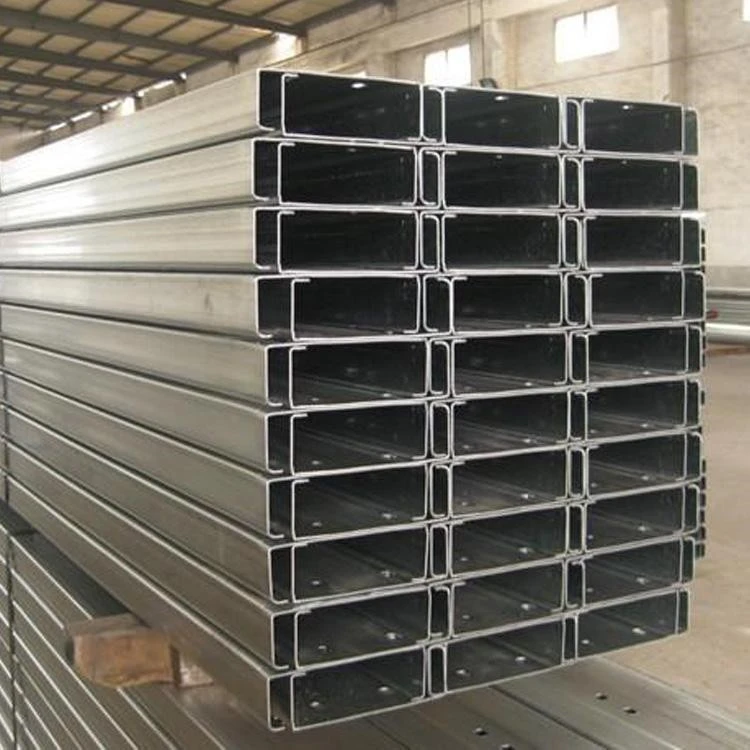

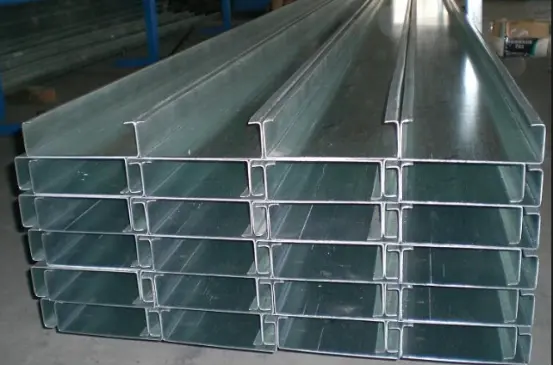

Cold Rolled C Section Steel Purlins များ

Cold Rolled C Section Steel Purlins များကို hot-dip galvanized steel strips များမှ ထုတ်လုပ်ပါသည်။ အိမ်ခေါင်မိုး purlins နှင့် wall purlins များအဖြစ် အမျိုးအစားခွဲထားပြီး၊ ၎င်းတို့အား စတီးတန်းများ၊ ကော်လံများ သို့မဟုတ် space frames များ၏ ထိပ်တွင် တပ်ဆင်ထားသည်။ ၎င်းတို့သည် ရောင်စုံစတီးအမိုးနှင့် နံရံကပ်ပြားများအတွက် ဝန်ထမ်းတင်အခြေစိုက်စခန်းအဖြစ် ဆောင်ရွက်ကြပြီး ပင်မသံမဏိဖွဲ့စည်းပုံသို့ ဝန်များကို လွှဲပြောင်းကာ အဆောက်အဦစာအိတ်စနစ်အတွက် ဖွဲ့စည်းပုံဘောင်အဖြစ် ဆောင်ရွက်ကြသည်။ စံချိန်စံညွှန်းသတ်မှတ်ချက်- ≥80μm ရှိသော သွပ်ရည်စိမ်အလွှာအထူရှိသော Q235 ပူပူနွေးနွေး သွပ်ရည်စိမ်ထားသော C-အပိုင်းသံမဏိ။

Cold-Rolled C-Section Steel Purlin စနစ် အစိတ်အပိုင်းများ

1. အဓိကအဖွဲ့ဝင်များအတွက် ဘုံသတ်မှတ်ချက်များ

အမိုး- C140×50×20၊ C160×50×20၊ C180×60×20၊ C200×70×20

နံရံ- C80×40×20၊ C100×50×20၊ C120×50×20

နံရံအထူ- 1.8၊ 2.0၊ 2.2၊ 2.5mm

2. Tie-Rod စနစ်

၁)။ ဖြောင့်တန်းသော သံမဏိချည်ချောင်းများ- Φ10, Φ12; ထောင့်ဖြတ်တပ်ဆင်ထားသည်။

၂)။ လက်စွပ်ကြိုးများ- Φ32×2.0 ဂဟေပိုက်၊ တောင့်တင်းသော ပံ့ပိုးမှုပေးရန် ထောင့်ဖြတ်ကြိုးများ ၏ အကူးအပြောင်းနေရာများတွင် တပ်ဆင်ထားသည်။

အပြင်အဆင်- 4 မီတာထက်ကျော်လွန်သောအမိုး purlin များအတွက်မဖြစ်မနေလိုအပ်သောကြိုးများ။

3. Eave Braces (Sag Rods/Braces)

L ပုံသဏ္ဌာန် ထောင့်သံမဏိ သို့မဟုတ် အသေးစား ဗိုက်ခွဲသံမဏိ; တစ်ဖက်တွင် purlin နှင့် အခြားတစ်ဖက်တွင် steel beam နှင့် ချိတ်ဆက်ထားသည်။ ၎င်းတို့သည် ခေါင်မိုးပေါ်ရှိ လေဖိအားကြောင့် ပျဉ်များ မှောက်ကျခြင်းမှ ကာကွယ်နိုင်ပြီး တာရှည်အမိုးများအတွက် စံသတ်မှတ်ချက်တစ်ခုဖြစ်သည်။

4. ချိတ်ဆက်မှု အစိတ်အပိုင်းများ

၁)။ Purlin cleats- သံမဏိထုပ်တန်းများနှင့်ကော်လံများပေါ်တွင်မြှပ်နှံထားသောသို့မဟုတ်ဂဟေဆော်; C-section purlins များသည် ဤ cleats များပေါ်တွင် တည်ရှိသည်။

၂)။ ခွန်အားမြင့်သော ဘောလီများနှင့် ကိုယ်တိုင်တူးဆွယ်သောဝက်အူများ- purlins များကို ပေါင်းစည်းရန်နှင့် purlins များကို cleats များတွင် လုံခြုံစေရန်အတွက် အသုံးပြုသည်။

5. ဆက်နွယ်နေသော Cladding/Envelope Layersများ

purlins များအထက်တွင် ပြင်ဆင်ထားသည်- ခေါင်မိုး/နံရံပြားများ၊ လျှပ်ကာများ၊ အငွေ့အတားအဆီးအမြှေးပါးများနှင့် အပိုင်းအစများ/ မှိတ်တုတ်မှိတ်တုတ်။

Configuration ရွေးစရာသုံးခု

1. ဂိုဒေါင်အသေး (span ≤ 9m): C140×50×2.0 အမိုး purlins + C100×50×2.0 နံရံ purlins; ရိုးရှင်းသော sag ချောင်းများ; flange braces မရှိပါ။

2. ပုံမှန်စက်ရုံအဆောက်အဦ (12-24 မီတာ): C160/C180 ခေါင်မိုး purlins + sag rod နှင့် strut စနစ် + ခေါင်မိုးအနားကွပ်ကွင်းများ။

3. ကမ်းရိုးတန်းလေတိုက်နှုန်းမြင့်မားသောနေရာများ / အာကာသဘောင်ခေါင်မိုးများ- ပိုထူသော C-အပိုင်းသံမဏိ (2.2–2.5 မီလီမီတာ)၊ sag rod သိပ်သည်းဆတိုးလာပြီး ခေါင်မိုးအပြည့်အနားကွပ်ကြိုးများ။

Anti-corrosion Specifications

ကုန်းတွင်းစံနှုန်း- ပူပြင်းသော လျှပ်စီးဓါတ်ငွေ့ ≥ 80μm;

ကမ်းရိုးတန်း (ဆားမှုန်ရေမွှား) : Hot-dip galvanizing ≥ 120μm။

အဓိက အားသာချက်များ

1. Cold Rolled C Section Steel Purlins သည် ကောင်းမွန်သော flexural နှင့် compressive strength ၊ material economy နှင့် မြင့်မားသော load-bearing capacity ကို ပေးဆောင်သည့် structurally efficient cross-section ပါရှိသည်။

2. ချောမွေ့သော၊ burr-ကင်းသော မျက်နှာပြင်များနှင့် တိကျစွာ ထိုးဖောက်ခြင်းသည် လွယ်ကူစွာ ပေါင်းစည်းခြင်းနှင့် ချိတ်ဆက်မှုကို လွယ်ကူချောမွေ့စေသည်။

3. ယူနီဖောင်းပစ္စည်းဂုဏ်သတ္တိများနှင့်ကောင်းသောတင်းမာမှု; လိမ်ခြင်းနှင့် ပုံပျက်ခြင်းတို့ကို ခံနိုင်ရည်ရှိသည်။

4. အကြိုဖောက်ထားသော အပေါက်များသည် ဆိုက်အတွင်း တိုက်ရိုက်တပ်ဆင်မှုကို ခွင့်ပြုနိုင်ပြီး ဆောက်လုပ်ရေးအချိန်ကို သိသိသာသာ တိုစေပါသည်။

5. အမျိုးမျိုးသောအမိုးနှင့်နံရံ cladding panels များနှင့်လိုက်ဖက်သော; အပေါ့စားသံမဏိအဆောက်အဦများအတွက် မရှိမဖြစ်လိုအပ်သောဘောင်ဘောင်တစ်ခု။

Highlights ခွဲခြားခြင်း

I. ပေါ့ပါးသော်လည်း မြင့်မားသောဝန်ထမ်းနိုင်စွမ်း၊ အခြေခံတည်ဆောက်မှုကုန်ကျစရိတ်ကို လျှော့ချပေးသည်။

အအေးခံဖွဲ့စည်းထားသော ပါးလွှာသော နံရံအပိုင်းများသည် တူညီသောဝန်ထမ်းစွမ်းရည်အတွက် ပူလှသောချန်နယ်သံမဏိ၏ သုံးပုံတစ်ပုံခန့်သာ အလေးချိန်ရှိသည်။ ၎င်းသည် သံမဏိတန်းများ၊ ကော်လံများနှင့် အုတ်မြစ်များပေါ်ရှိ ဝန်များအပြင် ဖွဲ့စည်းပုံအတွက် လိုအပ်သော စုစုပေါင်းသံမဏိတန်ချိန်ကို သိသိသာသာ လျော့နည်းစေသည်။ ဆန့်ကျင်ဘက်အားဖြင့်၊ ကွန်ကရစ် purlins များသည် အလွန်လေးလံပြီး space frames သို့မဟုတ် long-span light steel roofs များအတွက် မသင့်လျော်ပါ။

II စက်ရုံ အစုလိုက် အပြုံလိုက် ထုတ်လုပ်မှု မြန်ဆန်စွာ တပ်ဆင်ခြင်း။

အစိတ်အပိုင်းများကို ပုံသေအရှည်များဖြင့် ထုတ်လုပ်ထားသည်။ on-site assembly သည် bolted connections ဖြင့် dry-construction method ကို အသုံးပြုပြီး ဆိုဒ်ဖြတ်တောက်ခြင်း သို့မဟုတ် ဂဟေဆော်ခြင်းအတွက် လိုအပ်မှုကို ဖယ်ရှားပေးပါသည်။ ဆန့်ကျင်ဘက်အားဖြင့်၊ သစ်သား purlins များသည် အစီအစဥ်ရေးဆွဲခြင်းနှင့် ထိန်းသိမ်းကုသခြင်း လိုအပ်ပြီး ကွန်ကရစ် purlins များသည် formwork, casting, and curing လိုအပ်သည်—ဆောက်လုပ်ရေးအချိန်ဇယားများတွင် သိသာထင်ရှားသောကွာခြားမှုကို ဖြစ်ပေါ်စေပါသည်။

III ဖြတ်ပိုင်းဒီဇိုင်းသည် ချည်ချောင်းများနှင့် ဒူးဆစ်များကို လွယ်ကူချောမွေ့စေသည်။ ကောင်းမွန်သောအလုံးစုံတည်ငြိမ်မှု

C-section သံမဏိ၏အတွင်းဘက်-ကွေးကောက်ထားသောနှုတ်ခမ်းသည် ရိုးရိုးထောင့်သံ purlins များနှင့်နှိုင်းယှဉ်ပါက ရိုးရှင်းသောထောင့်သံ purlins များနှင့်နှိုင်းယှဉ်ပါက ခိုင်မာသောဖွဲ့စည်းတည်ဆောက်ပုံစနစ်တစ်ခုဖန်တီးပေးပါသည်။

IV ပြီးပြည့်စုံသော သံချေးတက်မှုကို အကာအကွယ်ပေးပြီး တာရှည်ခံအောင် ပြုလုပ်ထားသောကြောင့် အပူနှစ်ထားသော သွပ်ရည်ဖြင့် ပြုလုပ်ထားသည်။

အပိုင်းတစ်ခုလုံးကို ပူပြင်းသော သွပ်ရည်စိမ်ထားပြီး တစ်ပြေးညီ၊ လေလုံသောသွပ်ပြား (ကုန်းတွင်းဧရိယာများအတွက် 80μm၊ ကမ်းရိုးတန်းဒေသများအတွက် 120μm) သည် မိုးနှင့်အစိုဓာတ်ကို ခံနိုင်ရည်ရှိစေပါသည်။ အပြန်အလှန်အားဖြင့် သစ်ကြမ်းများသည် ပုပ်ပြီး ကွဲအက်တတ်သော်လည်း စံပြုထားသည့် အနက်ရောင် သံချန်နယ်စတီးများသည် အချိန်အပိုင်းအခြားအလိုက် ပန်းချီအတွက် ပြုပြင်ထိန်းသိမ်းမှုစရိတ်ကြီးမြင့်သည်။

V. တူးရလွယ်ကူပြီး လမ်းကြောင်းအသုံးအဆောင်များ

ပိုက်လိုင်းများနှင့် လျှပ်စစ်လိုင်းများအတွက် ဝဘ်ဆိုက်အတွင်း အပေါက်များကို တိုက်ရိုက်တူးနိုင်သည်၊ ထုပ်တန်းများ သို့မဟုတ် purlins များပတ်၀န်းကျင်တွင် သွားလာရန် လိုအပ်မှုကို ဖယ်ရှားကာ သန့်ရှင်းပြီး ထိရောက်သော အပြင်အဆင်ကို ရရှိစေပါသည်။ ဆန့်ကျင်ဘက်အားဖြင့်၊ ချန်နယ်စတီး၏ ထူထဲသောနံရံများသည် တူးဖော်ရခက်ခဲစေပြီး ကွန်ကရစ် purlins များကို နိုင်ထက်စီးနင်း တူးဖော်၍မရပါ။

VI ။ ပြောင်းလွယ်ပြင်လွယ်ဖြတ်တောက်ခြင်းနှင့်ပြုပြင်မွမ်းမံ; ပြန်လည်အသုံးပြုနိုင်ပြီး ပြန်လည်အသုံးပြုနိုင်ပါသည်။

စက်ရုံချဲ့ထွင်ခြင်း သို့မဟုတ် တံခါးနှင့် ပြတင်းပေါက်နေရာများတွင် ပြုပြင်မွမ်းမံစဉ်အတွင်း ပြန်လည်အသုံးပြုရန်အတွက် ပစ္စည်းများဖြတ်တောက်ပြီး ခွဲခြမ်းနိုင်ပြီး သံမဏိကို 100% ပြန်လည်အသုံးပြုနိုင်ပါသည်။ သစ်သားနှင့်ကွန်ကရစ် purlins များသည် များသောအားဖြင့် ဖြိုဖျက်ပြီးနောက် ဆောက်လုပ်ရေးအမှိုက်များ ဖြစ်လာကြသည်။

တင်ပြလာတဲ့ ကုန်ကျစရိတ် သက်သာမှု ထူးထူးခြားခြား

စဉ်ဆက်မပြတ် roll-forming ဖြင့် ထုတ်လုပ်ထားသော ယူနစ်ကုန်ကျစရိတ်သည် ပူပြင်းလှိမ့်ထားသော channel steel သို့မဟုတ် ဆက်ဆံထားသော အစိုင်အခဲသစ် purlins များထက် နိမ့်ကျသောကြောင့် ၎င်းသည် စက်မှုအဆောက်အဦစာအိတ်များအတွက် စျေးသက်သာဆုံး ရွေးချယ်မှုဖြစ်လာပါသည်။

VIII Z-section steel နှင့် အကျဉ်းချုပ် ခြားနားချက်

Cold Rolled C Section Steel Purlins သည် ဖြောင့်တန်းသော အစွန်းများ ပါ၀င်ပြီး ၎င်းတို့ကို ရိုးရှင်းသော ဆိုဒ်ကို ခွဲခြင်းဖြင့် နံရံများနှင့် တိုတောင်းသော အမိုးများအတွက် သင့်လျော်စေသည်။

Z-section steel သည် အရှည်လျားထားသော အမိုးများအတွက် သင့်လျော်သော ချိတ်ဆက်မှုများအတွက် ဒီဇိုင်းထုတ်ထားသည်။

IX ယှဉ်ပြိုင်ထုတ်ကုန်များ၏အကျဉ်းချုပ်

1. ဟော့လိပ်ထားသော ချန်နယ်သံမဏိ- လေးလံသော ကိုယ်ထူကိုယ်ထ၊ စျေးကြီးသောပစ္စည်းများ၊

2. သစ် purlins - မီးလောင်လွယ်ပြီး ပုပ်လွယ်ခြင်း၊ မီးဘေးလုံခြုံရေးစံနှုန်းများနှင့် မကိုက်ညီခြင်း၊

3. Concrete purlins- တပ်ဆင်ရန် လေးလံပြီး နှေးကွေးသည်။ သံမဏိတည်ဆောက်မှုတွင် အများစုကို ရပ်ဆိုင်းခဲ့သည်။

စံချိန်မီ ထုတ်လုပ်မှု လုပ်ငန်းစဉ်

I. ဝင်လာသော ကုန်ကြမ်းစစ်ဆေးခြင်း။

ကုန်ကြမ်း- Hot-dip galvanized steel strip (Q235)။ စစ်ဆေးမှုများတွင် သွပ်ပြားအထူ၊ ချွတ်အထူနှင့် အထွက်နှုန်းကို ဖုံးအုပ်ထားသည်။ ဘုံနံရံအထူများ- 1.8/2.0/2.2/2.5 မီလီမီတာ။ ဇင့်အပေါ်ယံပိုင်းလိုအပ်ချက်များ- ≥80 μm (ကုန်းတွင်းပိုင်း) နှင့် ≥120 μm (ကမ်းရိုးတန်း)။ သံမဏိအကန့်သည် အခွံခွာခြင်း၊ ဖုံးအုပ်ထားသော အစက်အပြောက်များ သို့မဟုတ် အစွန်းများ ကောက်ကောက်ခြင်းမှ ကင်းဝေးရပါမည်။

II Uncoiling နှင့် အစာကျွေးခြင်း။

uncoiler → strip flattened → စတီးလ်ကွိုင်ကို ဖွဲ့စည်းယူနစ်ထဲသို့ ထည့်သွင်းပါ (ပစ္စည်းသွေဖည်မှုကို ကာကွယ်ရန် ခြေရာခံ/ချိန်ညှိမှုစနစ်ဖြင့် တပ်ဆင်ထားသည်)။

III စဉ်ဆက်မပြတ် အအေးလိပ်ဖွဲ့စည်းခြင်း။

သံမဏိအမြှေးပါးသည် ဝဘ်၊ အပေါ်နှင့်အောက်ခြေအနားကွပ်များနှင့် အတွင်းနှုတ်ခမ်းများဖွဲ့စည်းရန် တဖြည်းဖြည်း ကွေးညွှတ်သွားသော ကြိတ်စက်များစွာကို ဖြတ်သန်းသွားပါသည်။ ပုံမှန် C-section ပရိုဖိုင် (ဥပမာ၊ C80/C100/C140/C160/C180/C200) ကို pass တစ်ခုတည်းဖြင့် ထုတ်လုပ်ပါသည်။

IV Servo-Controlled Cut-to-Length

အွန်လိုင်း ဟိုက်ဒရောလစ်ပျံလွှကို အသုံးပြု၍ လိုအပ်သော ပရောဂျက်အရှည်ကို ဖြတ်ပါ။ ဖြတ်ထားသောအစွန်းသည် ချောမွေ့ပြီး ပုံပျက်ခြင်းမှကင်းသည်။

V. ထိုးကြိတ်ခြင်း။

နောက်ဆက်တွဲ တပ်ဆင်ခြင်းနှင့် တွယ်ကပ်ခြင်းအတွက် ဘောလ်အပေါက်များနှင့် ပျော့ပျောင်းချောင်းများအတွက် အဝိုင်းအပေါက်များကို တပ်ဆင်ခြင်းနှင့် တွယ်ကပ်ခြင်းအတွက် ကုန်ချောထုတ်ကုန်၏ အစွန်းများ သို့မဟုတ် ဝဘ်တွင် အပေါက်များဖောက်ထားသည်။

VI ။ ကုန်ချောအရည်အသွေးစစ်ဆေးခြင်း။

1. အပိုင်းအမြင့်၊ အနားကွပ်အကျယ်၊ နှုတ်ခမ်းအတိုင်းအတာနှင့် နံရံအထူတို့ကို တိုင်းတာပါ။

2. သွပ်အပေါ်ယံပိုင်းကို ကွေးခြင်း၊ လိမ်ခြင်း သို့မဟုတ် ပျက်စီးခြင်းအတွက် စစ်ဆေးပါ။ မလိုက်လျောညီထွေရှိသော အရာများကို ခွဲထုတ်ပါ။

တင်ပြလာတဲ့ Stacking နှင့် Bundling

တူညီသောသတ်မှတ်ချက်များ၏ ထုတ်ကုန်များကို သေသေသပ်သပ် အစုလိုက်၊ မော်ဒယ်၊ အထူ၊ နှင့် အလျား၊ သိုလှောင်ရန်အတွက် သစ်သားပြားများပေါ်တွင် ထုပ်ပိုးပါ။

VIII အသုံးအဆောင် အစိတ်အပိုင်းများ (Sag rods၊ struts၊ knee braces၊ purlin cleats)

1. ဖြောင့်/ထောင့်ဖြတ် ညှပ်ချောင်းများ- အဝိုင်းစတီးလ်ဖြတ်တောက်ခြင်း → ချည်လှိမ့်ခြင်း၊

2. Struts: welded ပိုက်၏ဖြတ်တောက်ခြင်း;

3. ဒူးဆစ်နှင့် purlin ညှပ်များ- CNC ဖြတ်တောက်ခြင်း၊ ကွေးညွှတ်ခြင်းနှင့် သံမဏိပြားများကို သွပ်ရည်ပြုလုပ်ခြင်း။

IX ဆိုက်တွင်း ဆောက်လုပ်ရေးလုပ်ငန်းစဥ်

1. သံမဏိတန်းများ/ကော်လံများဆီသို့ purlin cleats များကို ဂဟေဆော်ခြင်း၊

2. Cold Rolled C Section Steel Purlins များကို အနေအထားသို့ လွှင့်တင်ပြီး ညှပ်များဆီသို့ bolt;

3. sag rods နှင့် sleeve struts များ တပ်ဆင်ပါ။ အမိုးအတွက် eave braces (ဒူးဆစ်) တပ်ဆင်ပါ။

Core Performance Parameters

I. ကုန်ကြမ်း ကန့်သတ်ချက်များ

1. ပစ္စည်း: Q235B အအေး-လိပ်-ပူ-ပြုတ်ကျဲသွပ်ရည်စိမ်စတီးချွတ်

2. Galvanized coating အထူ

စံကုန်းတွင်းဧရိယာများ: ≥80μm

ကမ်းရိုးတန်း သို့မဟုတ် ဓာတုချေးဇုန်များ- ≥120μm

II ပင်မကဏ္ဍ သတ်မှတ်ချက်များ (H×B×C- အမြင့် × Flange × နှုတ်ခမ်း)

C160×60×20၊ C180×60×20၊ C200×60×20၊ C220×70×20၊ C250×75×20၊ C280×80×20၊ C300×80×20; အထူ: 1.8-3.0 မီလီမီတာ။

III စက်ပိုင်းဆိုင်ရာ ဂုဏ်သတ္တိများ

1. အထွက်နှုန်း: ≥235 MPa

2. Linear expansion coefficient- 1.2×10⁻⁵/℃ (ရောင်စုံစတီးလ်အလွှာများ၏ အပူပိုင်းချဲ့ထွင်မှုနှင့်အတူ တွဲဖက်အသုံးပြုနိုင်သည်)

IV ဆက်စပ်ပစ္စည်း အစိတ်အပိုင်း ကန့်သတ်ချက်များ

1. Sag ချောင်းများ

ဖြောင့်/ထောင့်ဖြတ် sag ချောင်းများ- φ10 သို့မဟုတ် φ12 Q235 ပတ်တီး၊ အစွန်းများကို ချည်လိပ်ပြီး ပူပူနွေးနွေး သွပ်ရည်ဖြင့် ပြုလုပ်ထားသည်။

Strut လက်စွပ်များ- Φ32×2.0 ဂဟေပိုက်၊ တင်းမာမှုအတွက် အတွင်းပိုင်းကို ပိုမိုပါးလွှာသော သံမဏိတုတ်တံတစ်ခု ဖြတ်သန်းသွားသည်။

purlin spans>4 m အတွက်မဖြစ်မနေ sag rod စနစ်။

2. Eave braces (အမိုးသီးသန့်)

သေးငယ်သော C-အပိုင်းများသို့မဟုတ်ထောင့်သံမဏိမှဖြတ်တောက်; အထူသည် purlin နှင့်ကိုက်ညီသည် သို့မဟုတ် 1.8 မီလီမီတာ; purlin မှောက်ခြင်းမှကာကွယ်ရန်အစွန်းတစ်ဖက်သည် purlin နှင့်အခြားတစ်ဖက်ကို steel beam နှင့်ချိတ်ဆက်သည်။

3. ချိတ်ဆက်မှုအစိတ်အပိုင်းများ

Purlin cleats : 3.0–5.0 mm hot-dip galvanized steel plate; ချည်နှောင်ထားသော ဘောလ်များ- M12 သို့မဟုတ် M14 ပူကျိုက်သော သွပ်ရည်စိမ်သော ဘောများ။

V. Cold Rolled C Section Steel Purlins အတွက် ရွေးချယ်ခြင်းနှင့် လျှောက်ထားခြင်း အကိုးအကား

1. ဂိုဒေါင်ငယ်များ (span ≤ 9m၊ ကျဉ်းသောကော်လံအကွာ)- အမိုး C140×50×2.0; နံရံ C100×50×2.0

2. ပုံမှန်စက်ရုံအဆောက်အဦများ (12-24 မီတာ၊ ကော်လံအကွာအဝေး ခန့်မှန်းခြေ 6-7 မီတာ): ခေါင်မိုး C160/C180 (နံရံအထူ 2.0-2.2 မီလီမီတာ); sag rods နှင့် flange braces အပြည့်အစုံ တပ်ဆင်ထားသည်။

3. ကမ်းရိုးတန်းလေတိုက်နှုန်းမြင့်မားသောဇုန်များ- ပိုထူသော purlins (နံရံအထူ 2.2-2.5mm); အနီးကပ်ကြားကာလတွင် sag rods များတပ်ဆင်ထားသည်။

4. ကြီးမားသောစက်ရုံအဆောက်အဦများ (ကော်လံအကွာ> 7 မီတာ): အမိုး C200, C220, C250, C280, C300 (နံရံအထူ 2.0–3.0mm); sag rods နှင့် flange braces အပြည့်အစုံ တပ်ဆင်ထားသည်။
