အဆောက်အဦများအတွက် သံမဏိကြမ်းခင်း ကြမ်းခင်းပြားများ

တတိယမျိုးဆက် ပရိုဖိုင်းစတီးကြမ်းခင်းခြင်း ထုတ်ကုန်တစ်ခုအနေနှင့်၊ အဆောက်အဦများအတွက် အပိတ်သံမဏိကြမ်းပြင် ကြမ်းခင်းပြားများသည် ပေါင်းစပ်ထားသော ရှတ်နံရိုးများဖြင့် အပြည့်အ၀ အလုံပိတ်အပေါက်ပုံစံကို အသုံးပြုပါသည်။ ၎င်းတို့သည် ကျယ်ပြန့်သော formwork လိုအပ်မှုကို ဖယ်ရှားပေးကာ အောက်ခြေမှ ပျက်စီးမှုကင်းသော ဆိုင်းထိန်းစနစ်ကို ခွင့်ပြုပေးပြီး မွေးရာပါ မြင့်မားသော မီးခံနိုင်ရည်ကို ပံ့ပိုးပေးနေစဉ်တွင် ၎င်းတို့သည် ကြမ်းပြင်ကြမ်းခင်း၏ အောက်ခြေခံနိုင်အားအားဖြည့်ဘားများကို လုံးလုံးအစားထိုးနိုင်ပါသည်။ HAISHENG သည် ကွက်လပ်များ၊ အဆုံးထုပ်များ၊ ဆိုင်းထိန်းကိရိယာများနှင့် ဆက်စပ်ကိရိယာများ အပါအဝင်- အစိတ်အပိုင်းအသေးစားဝယ်ယူမှုမှ အစိတ်အပိုင်းမတူညီမှု၊ ထိရောက်မှုမရှိသော စတိုးဂဟေဆက်ခြင်း၊ မျက်နှာကျက်တပ်ဆင်စဉ်အတွင်း သွပ်ရည်စိမ်အလွှာပျက်စီးခြင်းနှင့် ရေရှည် slab ကွဲထွက်ခြင်းကဲ့သို့သော ဘုံဆောက်လုပ်ရေးပြဿနာများကို ထိရောက်စွာဖြေရှင်းပေးပါသည်။

ထုတ်ကုန်အဓိပ္ပါယ်

1. အဆောက်အဦများအတွက် ပိတ်ထားသော သံမဏိကြမ်းပြင် ကြမ်းခင်းပြားများ (Code: YXB):

တတိယမျိုးဆက် အမြဲတမ်း ပရိုဖိုင်းစတီးလ်ကြမ်းခင်းအလွှာကို အအေးခံပြီး လိပ်ဖွဲ့စည်းမှုမှတစ်ဆင့် ခိုင်ခံ့မြင့်သော ပူနွေးပြုတ်ကျသော သွပ်ရည်စိမ်စတီးပြားများဖြင့် ပြုလုပ်ထားသည်။ ၎င်းတွင် အပြည့်အ၀ ချိတ်တွဲထားသော နံရိုးများ နှင့် ကြိုတင်ဖွဲ့စည်းထားသော ရိတ်ဒဏ်ခံနိုင်သော နံရိုးများပါရှိပါသည်။ တည်ဆောက်နေစဉ်အတွင်း ၎င်းသည် cast-in-place ကွန်ကရစ်အတွက် အမြဲတမ်း formwork အဖြစ် ဆောင်ရွက်သည်။ ဝန်ဆောင်မှုအဆင့်အတွင်း၊ သံမဏိကို ကွန်ကရစ်တွင် အပြည့်ထည့်ထားပြီး slab ၏အောက်ပိုင်းအတွက် ပင်မတင်းအားအားဖြည့်အဖြစ် လုပ်ဆောင်ကာ ပေါင်းစပ်သံမဏိ-ကွန်ကရစ်ဝန်ထမ်းဖွဲ့စည်းပုံကို ဖန်တီးသည်။ ဤဒီဇိုင်းသည် အဖွင့်နံရိုး သို့မဟုတ် အဖွင့်တစ်ပိုင်း (constricted-opening) နံရိုးတည်ဆောက်ပုံများနှင့် ကွဲပြားသည်။

2. မော်ဒယ်အမည်ပေးခြင်း သဘောတူညီချက်-

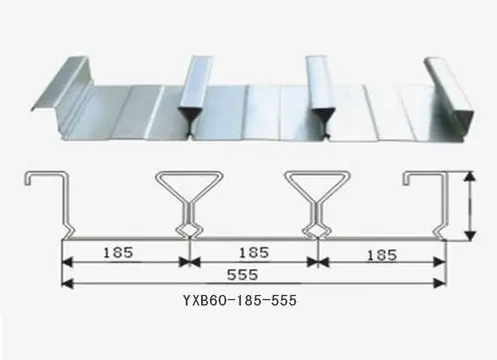

YXB - Rib Height - Rib Pitch - Effective Width (mm)

ပင်မစံနမူနာများ-

YXB65-170-510၊ YXB65-185-555၊ YXB66-240-720 (ဈေးကွက်တွင် ထင်ရှားသည့် ပရိုဖိုင်သုံးခု)

3. အခြေခံပစ္စည်း သတ်မှတ်ချက်များ

1) Base Sheet: S350GD/S420GD+Z စွမ်းအားမြင့် hot-dip သွပ်ရည်စိမ်သံမဏိ၊ အထွက်နှုန်း ≥350 MPa; စံအထူများ- 0.75/0.8/1.0/1.2 မီလီမီတာ (အပိတ်နံရိုးပရိုဖိုင်းများသည် 1.2 မီလီမီတာထက် နည်းပါးသည်)။

2) Galvanized Coating: ကုန်းတွင်းဧရိယာများအတွက် Z120 g/m²; စိုစွတ်သောကမ်းရိုးတန်းဒေသများအတွက် Z275 g/m²; အခြေခံပစ္စည်းစံ- GB/T 2518။

3) ဖွဲ့စည်းတည်ဆောက်ပုံအင်္ဂါရပ်များ- အပြည့်အဝပြားချပ်ချပ်နှင့်အလုံပိတ်အောက်ခြေ; အလုံပိတ်နံရိုးပေါက်များ; မျက်နှာပြင်ပေါ်တွင် ဖြတ်တောက်ခြင်းခံနိုင်ရည်ရှိသော grooves; ကွန်ကရစ်သည် နံရိုးကိုယ်ထည်ကို အပြည့်အ၀ ဖုံးအုပ်ထားသည်။ Bonding နှင့် shear resistance သည် open-rib profiles ထက် များစွာသာလွန်သည်။

4. လျှောက်လွှာအခြေအနေများ

အထပ်မြင့် ရုံးခန်း အဆောက်အအုံများ၊ စီးပွားရေးဆိုင်ရာ အဆောက်အအုံများ၊ ဆေးရုံများ၊ ဒေတာစင်တာများ၊ လေးလံသော ပစ္စည်းပလက်ဖောင်းများနှင့် ထူထပ်သော မီးပိုက်များဖြင့် မျက်နှာကျက် ပရောဂျက်များ။

5. အခြေခံပစ္စည်းရွေးချယ်ခြင်းနှင့် အဆင့်သတ်မှတ်ခြင်း။

Panel Thickness Selection ဆိုင်ရာ မှတ်စုများ- Closed-profile decking သည် မြင့်မားသော structural rigidity ကို ပေးဆောင်သည်။ အထူ 1.2 မီလီမီတာထက် ကျော်လွန်သည်များကို ဆိုဒ်တွင် အသုံးပြုခဲပါသည်။ 0.75/0.8 မီလီမီတာ အကန့်များကို ဝန်နည်းပါးသော သို့မဟုတ် ထူထပ်သော မျက်နှာကျက်ဆိုင်းထိန်းများရှိသော နေရာများအတွက် အသုံးပြုပါသည်။ 1.0/1.2mm panels များသည် အထပ်မြင့်ပရောဂျက်များအတွက် စံသတ်မှတ်ချက်များဖြစ်သည်။ အပိုအထူအပြားများကို စိတ်ကြိုက်မှာယူမှုဖြင့်သာ ရနိုင်ပါသည် (10-အလုပ်-ရက်ကြာချိန်)။

6. ပတ်၀န်းကျင်အခြေအနေများနှင့်ကိုက်ညီသောသွပ်ရည်စိမ်အကာအရံဖြေရှင်းချက်

- ခြောက်သွေ့သောမိုးလုံလေလုံပတ်ဝန်းကျင်များ- Z120g/m² တွင် တစ်ဖက်နှစ်ဘက်နှစ်ထပ် ပူပူနွေးနွေး သွပ်ရည်ပြုလုပ်ခြင်း။ ဒီဇိုင်းဝန်ဆောင်မှုသက်တမ်း 28 နှစ်။

- ကမ်းရိုးတန်း (ဆားမှုန်ရေမွှား) သို့မဟုတ် စိုစွတ်သော မြေအောက်နေရာများ- Z275g/m² နှစ်ဖက်လုံး ပူပူနွေးနွေး သွပ်ရည်ပြုလုပ်ခြင်း။ chloride ion corrosion ကိုခံနိုင်ရည်ရှိသည်။

- ဓာတုအဆိပ်အတောက်များပါရှိသော ပတ်ဝန်းကျင်- AZ150 Al-Zn သတ္တုစပ်ဖြင့် ဖုံးအုပ်ထားသော အခြေခံပစ္စည်း၊ စံ hot-dip galvanizing နှင့် နှိုင်းယှဉ်ပါက အက်ဆစ်နှင့် အယ်လကာလီ ခံနိုင်ရည် သာလွန်သည်။

7. ပင်မပရိုဖိုင်များအတွက် ဂျီဩမေတြီအတိုင်းအတာ သည်းခံမှုဇယား

ပြီးပြည့်စုံသော ပေါင်းစပ်ပံ့ပိုးမှုစနစ်

3.1 Standard Factory-Supplied Accessories များ

1. အပိတ်-ပရိုဖိုင် ကြမ်းပြင်များအတွက် အထူးပြုထားသော အဆုံးထုပ်များ- အလင်းတန်း-အဆုံးထုပ်များနှင့် ဘေး-အစွန်းထုပ်များ ပါဝင်သည်။ ပုံသေအမြင့် 65 မီလီမီတာ; ဇင့်အပေါ်ယံပိုင်းသတ်မှတ်ချက်များသည် ကြမ်းပြင်ပြားများနှင့် အတိအကျကိုက်ညီပါသည်။ အလုပ်သမားကုန်ကျစရိတ်ကိုလျှော့ချရန်အတွက် beam/slab အဆုံးများတွင် တပ်ဆင်ခြင်းသည် ရှင်းလင်းသောအကွာအဝေး ≤2.8m အတွက် ရွေးချယ်နိုင်သည် (ဤကင်းလွတ်ခွင့်သည် open-profile decking နှင့် မသက်ဆိုင်ပါ)။

2. စိတ်ကြိုက်အစွန်းချုံ့ခြင်း အစိတ်အပိုင်းများ- L-type နှင့် Z-type သွပ်ရည်စိမ်အစွန်းများ (0.6-0.75mm အထူ); အမြင့်ပြောင်းလဲမှုများ၊ slab overhangs များနှင့် စက်ပစ္စည်းအဖွင့်များပတ်ပတ်လည် အနားသတ်များအတွက် သင့်လျော်သည်။

3. ပူးတွဲတံဆိပ်ခတ်ခြင်းပစ္စည်းများ- ဆဲလ်အမြှုပ်များ ပိတ်ထားသော တံဆိပ်တုံးများ၊ ကွန်ကရစ် slurry ယိုစိမ့်မှုမှကာကွယ်ရန် lateral interlocking joints များထဲသို့ ထည့်သွင်းခြင်း။

3.2 ဆိုက်တွင် တည်ဆောက်ပုံ ချိတ်ဆက်မှု ဆက်စပ်ပစ္စည်းများ

1. Shear connectors - ကြွေ ferrules ပါသော ML15 cylindrical headed studs; 0.75-0.8mm အကန့်များအတွက် Φ16; 1.0-1.2mm အကန့်များအတွက် Φ19။ အပိတ်-ပရိုဖိုင် ကုန်းပတ်များအတွက် Stud အကွာအဝေးသည် 15% တိုးနိုင်သည်။ သံမဏိသုံးစွဲမှုသည် open-profile decks များထက်နိမ့်သည်။

2. Panel interlocking/fixing- ST6.3 flange self-drilling screws + professional closed-deck seaming pliers; panel ၏မျက်နှာပြင်ပေါ်ရှိသွပ်ရည်စိမ်အလွှာကိုကာကွယ်ရန်အစက်အပြောက်ဂဟေဆက်ခြင်းအစား mechanical seaming ကိုအသုံးပြုသည်။

3. မပျက်စီးနိုင်သော ဆိုင်းထိန်းဆက်စပ်ပစ္စည်းများ- Dovetail buckle ကြိုးကွင်းများ၊ တူးဖော်ခြင်း သို့မဟုတ် ဂဟေဆော်ခြင်း မလိုအပ်ပါ—၎င်းတို့သည် panel ၏အောက်ခြေရှိ ပိတ်ထားသော အပေါက်များထဲသို့ တိုက်ရိုက် လျှပ်တစ်ပြက် လျှပ်တပြက်ဝင်ရောက်ကြသည်။ Single-point load capacity ≥ 1.2 kN; မီးအဆင့်သတ်မှတ်ထားသော လေပြွန်များ၊ ဗို့အားနိမ့်ကေဘယ်လ်ဗန်းများနှင့် ဆိုင်းငံ့ထားသော မျက်နှာကျက်ဘောင်များနှင့် တွဲဖက်အသုံးပြုနိုင်ပါသည်။

3.3 အားဖြည့်ခြင်းနှင့် ခိုင်မာသောညှိနှိုင်းဆောင်ရွက်ခြင်း

အထပ်နှစ်ထပ်အားဖြည့်တင်းခြင်းကိုလုပ်ပိုင်ခွင့်ပေးသော open-profile decks များနှင့်မတူဘဲ၊ closed-profile decks များသည် စဉ်ဆက်မပြတ်အောက်ခြေ-layer tensile reinforcement လိုအပ်မှုကိုဖယ်ရှားပေးပါသည်။ အပေါ်ဆုံးအလွှာ HRB400 crack-control reinforcement (အနုတ်လက္ခဏာကွေးညွှတ်သည့်အခိုက်အတန့်အတွက်) နှင့် အဖွင့်များပတ်ပတ်လည်တွင် radial reinforcement သာလျှင် လိုအပ်ပါသည်။ ယေဘုယျအားဖြင့် သံမဏိသုံးစွဲမှုကို 25% မှ 40% လျှော့ချပြီး အားဖြည့်ဒီဇိုင်းများအားလုံးသည် CECS273 အတည်ပြုခြင်းလိုအပ်ချက်များနှင့် ကိုက်ညီပါသည်။

3.4 ယာယီဖြတ်တောက်ခြင်း နှင့် အစွန်းထွက်ချေးခြင်း ကာကွယ်ရေး

1. ယာယီ shoring: Φ48 သံမဏိပိုက်ကျားကန်; အထောက်အပံ့အကွာအဝေးသည် တူညီသောအထူရှိသော အဖွင့်အလွှာများနှင့် နှိုင်းယှဉ်ပါက 0.6-0.8 မီတာ တိုးလာပြီး ကြီးမားသောကြမ်းပြင်ပြားများအတွက် ဧရိယာအပြည့်ငြမ်းပြုလုပ်ရန် လိုအပ်ပါသည်။

2. အစွန်းထွက်ကာကွယ်မှု- ပလာစမာဖြတ်တောက်ခြင်း စားသုံးနိုင်သောပစ္စည်းများ + ဇင့်ဓာတ်ကြွယ်ဝသော ပြုပြင်ထားသောဆေး၊ ဖြတ်ထားသော မျက်နှာပြင်များ တွင် အရွယ်မတိုင်မီ သံချေးတက်ခြင်းမှ ကာကွယ်ရန် ဖြတ်ထားသော အစွန်းများအားလုံးကို ဇင့်ကြွယ်ဝသော ဆေးဖြင့် ဖုံးအုပ်ထားရပါမည်။

အဖွင့်ပရိုဖိုင်နှင့် အဖွင့်အပိတ် (dovetail) ကြမ်းပြင်များနှင့် ကွဲပြားသည့်အရာများ

4.1 အဆောက်အဦများအတွက် Closed Steel Floor Decking Panels ၏ Core အားသာချက်များ

1. ရှည်လျားသောအကွာအဝေးနှင့် formwork မပါဘဲတည်ဆောက်မှုမှတစ်ဆင့်ကုန်ကျစရိတ်သက်သာစေသည်- သေတ္တာကဲ့သို့အပိတ်အပေါက်သည် သာလွန်သော flexural တောင့်တင်းမှုကိုပေးသည်။ 1.0 မီလီမီတာ YXB65 အကန့်သည် 3.4 မီတာ (အဖွင့်ပရိုဖိုင်းကြမ်းပြင်များအတွက် 2.5 မီတာ ကန့်သတ်ချက်နှင့် နှိုင်းယှဉ်ပါက) 3.4 မီတာအထိ ပံ့ပိုးမထားသော အတိုင်းအတာကို ခွင့်ပြုသည်)၊ ငြမ်းငှားရမ်းခနှင့် ကြမ်းခင်း 10,000 m² အတွက် 62% လျှော့ချနိုင်သည်။

2. ဆိုင်းငံ့ထားသော မျက်နှာကျက် လုပ်ငန်းစဉ်တစ်ခုလုံးအတွက် ကုန်ကျစရိတ် သက်သာစေခြင်း- အောက်ခံသည် အပြူးထွက်ခြင်းမရှိသော နံရိုးများဖြစ်ပြီး ဘိလပ်မြေအင်္ဂတေ အဆင့်သတ်မှတ်ရန် လိုအပ်မှုကို ဖယ်ရှားပေးပါသည်။ အပျက်အစီးမရှိသော ကလစ်-ချိတ်ကြိုးများသည် သွပ်ရည်စိမ်ထားသောအပေါ်ယံပိုင်းနှင့် နောက်ဆက်တွဲ သံချေးတက်ခြင်းကို ကာကွယ်ပေးပြီး မျက်နှာကျက်တပ်ဆင်မှုအချိန်ဇယားကို 20% တိုစေပါသည်။

3. မွေးရာပါ မီးခံနိုင်ရည် (အပေါ်ယံပိုင်း မလိုအပ်ပါ) နံရိုးများကို ကွန်ကရစ်တွင် အပြည့်ထည့်ထားသည်။ 110mm ရှိသော စံပြားအထူသည် မီးခံနိုင်ရည်အဆင့်ကို 1.5-2 နာရီအထိ ရရှိသည်။ အထပ်မြင့်ပရောဂျက်များသည် မီးခံနိုင်ရည်ရှိသော အပေါ်ယံလွှာများ မလိုအပ်ဘဲ အထူးပြုမီးဘေးကင်းရေး စစ်ဆေးခြင်းများနှင့် ဆက်စပ်သော ကုန်ကျစရိတ်များကို ဖယ်ရှားပေးသည်။

4. တုန်ခါမှုနှင့် ပုံပျက်ခြင်း တည်ငြိမ်မှု- ပိတ်ထားသော အပိုင်းများသည် အဖွင့် trapezoidal ပရိုဖိုင်များနှင့် နှိုင်းယှဉ်ပါက သာလွန်သော torsional နှင့် wind-suction resistance ကို ပေးစွမ်းသည်။ စက်ခန်းများ သို့မဟုတ် အမိုးပြားပြားများမှ ရေရှည်တုန်ခါမှုသည် မျက်နှာပြင်အား ပျော့ပျောင်းစေခြင်း သို့မဟုတ် သံမဏိကွဲထွက်ခြင်းတို့ကို ဖြစ်စေမည်မဟုတ်ပါ။

5. ဆိုက်အတွင်း ယိုစိမ့်မှုနည်းပါးပြီး ပစ္စည်းဆုံးရှုံးမှု- စက်ပိုင်းဆိုင်ရာ ရော့ချခြင်းနှင့် အလုံပိတ်ခြင်းများမှတစ်ဆင့် ယိုစိမ့်မှုနှစ်ခုကို တားဆီးခြင်းသည် ဆိုက်တွင်းကွန်ကရစ်ဆုံးရှုံးမှုနှုန်း <1% ကို ရလဒ်အဖြစ် 8% မှ 12% အဖွင့်အလွှာနှင့်ဆက်စပ်နေသော ဆုံးရှုံးမှုနှုန်းထက် များစွာနိမ့်ကျပါသည်။

4.2 အားနည်းချက်များနှင့် ဆိုက်တွင်း ကုစားဖြေရှင်းနည်းများ

1. ပင်မပစ္စည်းများအတွက် ယူနစ်ကုန်ကျစရိတ်ပိုမိုမြင့်မားခြင်း- တူညီသောအထူနှင့်နံရိုးအမြင့်အတွက်၊ ကုန်ကြမ်း၏တီထွင်ထုတ်လုပ်ထားသောအကျယ်သည် ပိုကြီးသည်၊ ထို့ကြောင့် open-profile decking နှင့်နှိုင်းယှဉ်ပါက တစ်စတုရန်းမီတာလျှင် ကုန်ကျစရိတ်ပိုမိုမြင့်မားသည်။ ကုထုံး- အားဖြည့်စတီးလ်များ၊ ငြမ်းများနှင့် မီးခံနိုင်ရည်ရှိသော အပေါ်ယံအလွှာများကို ဖယ်ရှားခြင်းဖြင့် စုစုပေါင်း မြို့ပြဆောက်လုပ်ရေးကုန်ကျစရိတ်ကို 8% မှ 12% အထိ လျှော့ချပေးပါသည်။

2. ကြီးမားသောအပေါက်များကိုဖြတ်တောက်ရန်ခက်ခဲခြင်း- အလုံပိတ်အတွင်းပိုင်းအပေါက်များသည် ကြီးမားသောအပေါက်များ၏ တိုက်ရိုက်ဓာတ်ငွေ့ဖြတ်တောက်ခြင်းကို တားဆီးပေးသည်။ ကုထုံး- စက်ကိရိယာအတွက် အဖွင့်အပိတ်များကို စက်ရုံမှကြိုတင်ဖန်တီးခြင်း၊ ပိုက်လိုင်း/ပိုက်များ အတွက် အပေါက်ငယ်များသာရှိသည့် စက်ရုံမှ အဖွင့်အပိတ်များကို ကြိုတင်ပြုလုပ်ခြင်း။

3. ဖင်ဂဟေဆက်ခြင်း ထိရောက်မှု- ကလိုင်အတွင်း အကန့်အသတ်ဖြင့် အလုပ်လုပ်သောနေရာသည် စတုတ်တစ်ခုစီကို ဂဟေဆော်ရန် လိုအပ်သည့်အချိန်ကို 12% တိုးစေသည်။ ပြန်လည်ကုစားမှုအစီအမံများ- HAISHENG သည် ပဏာမ အပြင်အဆင်ပုံများကို ပံ့ပိုးပေးပြီး ဆောက်လုပ်ရေးစွမ်းဆောင်ရည်ကို မြှင့်တင်ရန်အတွက် စွတ်ဒ်နေရာချထားမှုကို ပိုကောင်းအောင် ပြုလုပ်ပေးသည်။

4.3 ကုန်းပတ်အမျိုးအစားသုံးမျိုးအတွက် နောက်ဆုံးရွေးချယ်မှု နှိုင်းယှဉ်ဇယား

- ကုန်းပတ်ဖွင့်ခြင်း- ကုန်ကျစရိတ်သက်သာသော ပရောဂျက်များ၊ အသုံးဝင်မှုပမာဏ ထိုးဖောက်ဝင်ရောက်မှုများ၊ အကွာအဝေး ≤2.5m ရှိသော အတွင်းထပ်ခိုးများ။

- ပိတ်ထားသောကုန်းပတ်- အထပ်မြင့် အများသူငှာ အဆောက်အဦများ၊ ဒေတာစင်တာများ၊ formwork မလိုအပ်ပါ။ မြင့်မားသောမီးခံနိုင်ရည်လိုအပ်ချက်များ; ဆိုင်းငံ့ထားသော မျက်နှာကျက်စီမံကိန်းကြီးများ။

- Indented deck- ဟန်ချက်ညီသော ကုန်ကျစရိတ်နှင့် စွမ်းဆောင်ရည်။ အသေးစားမှအလတ်စားကုန်တိုက်များ၊ အလယ်အလတ်တန်းစား လုပ်ငန်းသုံးကြမ်းခင်းပြားများ။

စက်ရုံအနှံ့ အဆုံးမှ အဆုံး အရည်အသွေး ထိန်းချုပ်ရေး လုပ်ငန်းစဉ်

5.1 ဝင်ရောက်လာသောအခါ ကုန်ကြမ်းများ၏ နှစ်ထပ်အတည်ပြုခြင်း။

- စာရွက်စာတမ်းစိစစ်ခြင်း- သံမဏိကြိတ်စက်မှ သက်သေခံလက်မှတ်များအတွက် အပိတ်စတီးကြမ်းခင်းအကာများ၏ မူရင်းပစ္စည်းနှင့် ပြင်ပမှ သွပ်ပြားကပ်တွယ်မှုစမ်းသပ်ခြင်းအစီရင်ခံစာများကို စစ်ဆေးခြင်း။ ပြန်လည်အသုံးပြုသော သို့မဟုတ် ပြန်လည်သွပ်ရည်စိမ်စတီးကွိုင်များကို ငြင်းပယ်ခြင်း။

- ရုပ်ပိုင်းဆိုင်ရာအစက်အပြောက်စစ်ဆေးမှုများ- အထူခံနိုင်ရည်ရှိမှု၊ strip camber (ကွေးညွှတ်မှု) နှင့် coating ချွတ်ယွင်းချက်များ (bare spots) ကိုစစ်ဆေးရန်အတွက် ကွိုင် 4 ခုလျှင် 1 ခု၏ ကျပန်းနမူနာကို နမူနာယူပါ။ မကိုက်ညီပါက ကွိုင်တစ်ခုလုံးကို ပြန်ပေးသည်။

- အစာကျွေးခြင်း ချိန်ညှိခြင်း- Photoelectric အလိုအလျောက် ချိန်ညှိမှု uncoiler သည် ကန့်လန့်ဖြတ်သွေဖည်မှုကို ≤1 မီလီမီတာသို့ ထိန်းချုပ်ပေးကာ ဖွဲ့စည်းခြင်းနှင့် ချိတ်ဆက်နေချိန်တွင် ချော်ထွက်ခြင်းကို ကာကွယ်ပေးသည်။

5.2 မျက်နှာပြင်ကြိုတင် ကုသခြင်းနှင့် သီးသန့်အကြိုထိုးခြင်း လုပ်ငန်းစဉ်

- Closed-deck သီးသန့် shear-key punching (Open-deck ထုတ်လုပ်မှုတွင် မတွေ့ရသော လုပ်ငန်းစဉ်)- ±0.3mm tolerance control ဖြင့် web area တွင် shear keys များကို စဉ်ဆက်မပြတ် ဖောက်ခြင်းဖြင့် steel-concrete bond area ကို 35% ကျော်တိုးစေပါသည်။ အပေါက်များမှ ဇင့်အညစ်အကြေးများကို ဖောက်ထုတ်ပြီးနောက် ဖိအားမြင့်ဖုန်မှုန့်များကို ဖယ်ရှားကာ ကွန်ကရစ် ပျက်ပြယ်သွားခြင်း/ delamination ကို ကာကွယ်ရန်။

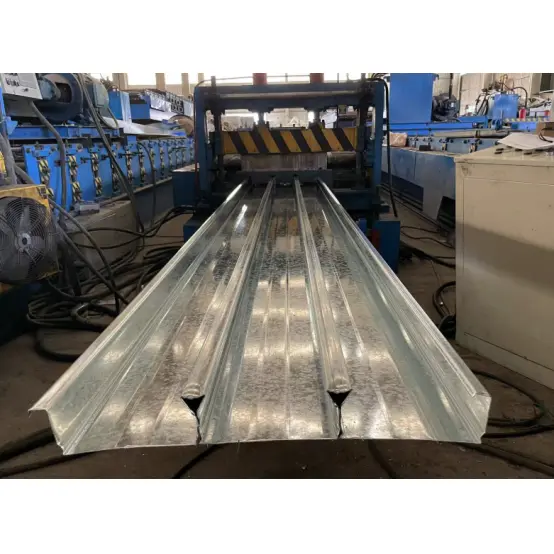

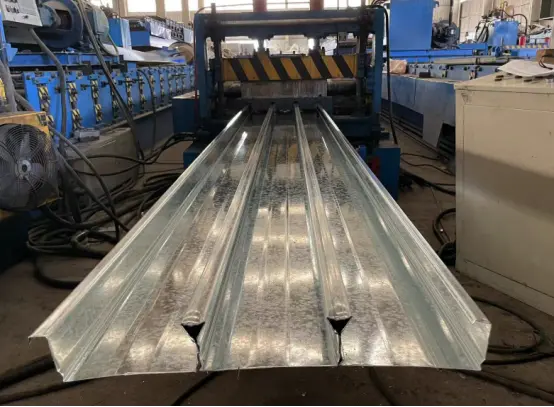

5.3 အဆင့်သုံးဆင့် တိုးတက်သော အအေးခန်း အပြန်အလှန် ပေါင်းစပ်ဖွဲ့စည်းခြင်း။

1. အကြိုကွေးခြင်း (1-6 rollers): အောက်ခြေပန်းကန်ပြားကို ချောမွတ်စေခြင်း၊ နံရိုးနံရံထောင့်များကို ကြိုတင်ဖွဲ့စည်းခြင်းနှင့် ကွေးညွတ်ခြင်းဆိုင်ရာ ဖိစီးမှုကို ဖယ်ရှားပေးခြင်း။

2. နံရိုးဖွဲ့စည်းခြင်း (7-10 rollers)- ဒီဇိုင်းသတ်မှတ်ချက်များနှင့် ပေါင်းစပ်ခေါက်အတွက် ထောက်ပံ့ကြေးကို ဒီဇိုင်းသတ်မှတ်ရန်အတွက် နံရိုးအမြင့်ကို မြှင့်တင်ခြင်း။

3. အပိတ်သော့ခတ်ခြင်း (11-16 rollers): အတွင်းပိုင်းကြားဝင်သော့ချုပ်ရိုးအတွက် Bi-directional roll-pressing; ချုပ်ရိုးကွာဟချက် ≤0.2mm၊ အနာဂတ်ရေယိုစိမ့်မှု သို့မဟုတ် ကွဲအက်ခြင်းကို ကာကွယ်ပေးသည်။

- အချိန်နှင့်တပြေးညီအွန်လိုင်း CCD အမြင်အာရုံစစ်ဆေးခြင်း- စက္ကန့် 30 တိုင်း အလိုအလျောက် အတိုင်းအတာစစ်ဆေးခြင်း။ မကိုက်ညီသော အကန့်များကို အလိုအလျောက် ပယ်ချပြီး နောက်ဆက်တွဲ အဆင့်များအထိ ဆက်လက်လုပ်ဆောင်ခြင်းမှ တားဆီးထားသည်။

5.4 ဖြတ်တောက်ခြင်း၊ ပြီးစီးခြင်းနှင့် နောက်ဆုံး စက်ရုံစစ်ဆေးခြင်း။

- Flying saw cutting- Servo-controlled length cutting; 12m အထိ panels များအတွက်အရှည် ≤± 2mm; ဖြတ်ထားသော အစွန်းများတွင် ဇင့်အလွှာ မပြန့်ပွားပါ။ edge curling မရှိပါ။

- ဖြတ်တောက်ထားသော သံချေးတက်ခြင်းမှ ကာကွယ်ခြင်း- လှီးဖြတ်ထားသော မျက်နှာပြင်များပေါ်တွင် ဇင့်ဓာတ်ကြွယ်ဝသော ထိတွေ့သုတ်ဆေးကို လက်ဖြင့် ဖယ်ရှားခြင်း—အပိတ်-နံရိုးကုန်းပတ်အတွက် မဖြစ်မနေ စက်ရုံထုတ် လုပ်ငန်းစဉ်တစ်ခုဖြစ်သည်။

- ပစ္စည်းခြောက်ခုနောက်ဆုံးစစ်ဆေးခြင်း- ဂျီဩမေတြီအတိုင်းအတာများ၊ ချုပ်ရိုးပုံပန်းသဏ္ဌာန်၊ အပေါ်ယံအက်ဆစ်၊ flexural စွမ်းဆောင်ရည်၊ ချော်ထွက်မှုခုခံမှုနှင့် သိုလှောင်မှုကာကွယ်မှု။ flexural test နမူနာများကို ကျပန်းရွေးချယ်ပြီး 5,000 m²တိုင်း စမ်းသပ်ရန်အတွက် ပေးပို့ပါသည်။

စက်ပိုင်းဆိုင်ရာ ကန့်သတ်ချက်များ

6.1 YXB65-170-510 အပိုင်း စက်ပိုင်းဆိုင်ရာ ကန့်သတ်ချက်များ

6.2 Clear Span နှင့် Load Capacity ကို မပံ့ပိုးပါ။

YXB65 စီးရီး- 0.8mm=2.6~3.0m၊ 1.0mm=3.0~3.4m၊ 1.2mm=3.4~3.8m

YXB50 စီးရီး- 0.8mm≤2.8m၊ 1.0mm≤3.2m

ခွင့်ပြုယူနီဖောင်းဝန်(L=3.0m): 9~11kN/㎡(ကွန်ကရစ်အစို + ဆောက်လုပ်ရေးတိုက်ရိုက်ဝန်)

6.3 Core ကြာရှည်ခံမှုနှင့် မီးကန့်သတ်ချက်များ

အင်တာဖေ့စ်စလစ်ခံနိုင်ရည်- ≥18kN/m၊ ရေရှည်အသုံးပြုရာတွင် delamination မရှိပါ။

မီးခံနိုင်ရည်- မီးခံအလွှာမပါဘဲ 1.5 ~ 2.0 နာရီ

ဝန်ဆောင်မှုသက်တမ်း- ကမ်းရိုးတန်းတွင် အဆိပ်မရှိသောပတ်ဝန်းကျင်တွင် Z275 အပေါ်ယံပိုင်းအတွက် နှစ် 30

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

Q1- အဆောက်အဦများအတွက် ပိတ်ထားသော သံမဏိကြမ်းခင်း ကြမ်းခင်းပြားများကို အောက်ခြေအားဖြည့်တင်းဘားများကို လုံးလုံးအစားထိုးနိုင်ပါသလား။

A- ၎င်းတို့သည် JG/T363 စံနှုန်းကို လိုက်နာပါက S350GD အခြေစိုက် ပစ္စည်းများ ပိတ်ထားသော နံရိုးပြားများ (65mm rib အမြင့်) ကို slab အတွက် ပင်မဆန့်နိုင်အား 100% အဖြစ် တွက်ချက်နိုင်ပြီး၊ စဉ်ဆက်မပြတ် အောက်ခြေအားဖြည့်ဘားများကို အပြီးသတ် ဖယ်ရှားနိုင်စေရန် ခွင့်ပြုပေးပါသည်။ မြေအောက်ခန်းအမိုးပြားများနှင့် မြှင့်တင်ခံနိုင်ရည်ရှိသော ခေါင်မိုးပြားများသာလျှင် ဖြည့်စွက်ဖွဲ့စည်းပုံအောက်ခြေအားဖြည့်တင်းမှု အနည်းငယ်လိုအပ်ပါသည်။ standard interior floor slabs တွေ မပါဘူး။

Q2- ပိတ်ထားသောနံရိုးပြားများ၏အောက်ခြေမှ ပိုက်လိုင်းများကို ဆိုင်းငံ့ထားပါက နောင်ပြုပြင်ထိန်းသိမ်းစဉ်အတွင်း slab တည်ဆောက်မှုကို ပျက်စီးစေမည်လား။

A- နံပါတ်- အထူးပြု dovetail ကလစ်များသည် တူးဖော်ခြင်းအပေါက်များ သို့မဟုတ် သွပ်ရည်စိမ်အပေါ်ယံပိုင်းနှင့် သံမဏိ၏ ဝန်ဆောင်သည့်အပိုင်းကို မထိခိုက်စေဘဲ ဘောင်အောက်ခြေရှိ ပိတ်ထားသော အချောင်းများအတွင်းသို့သော့ခတ်ခြင်း၊ ပိုက်လိုင်းများကို အလိုအလျောက် နေရာချထားခြင်း သို့မဟုတ် ဖယ်ရှားနိုင်သည်။ 1.2 kN အထိ single-point suspension loads များအတွက် လိုက်နာမှု၊ ဤကန့်သတ်ချက်ထက်ကျော်လွန်သောဝန်များသည် slab အားဖြည့်ခြင်းထက် အပိုဆိုင်းထိန်းအမှတ်များ လိုအပ်သည်။

Q3- ကမ်းရိုးတန်း၊ စိုထိုင်းဆမြင့်သော ပတ်ဝန်းကျင်များတွင် ဖြတ်ထားသော နံရိုးပြားများ၏ အစွန်းများကို မည်ကဲ့သို့ ရေရှည်ချေးကာကွယ်နိုင်မည်နည်း။

A- စက်ရုံတွင် သွပ်ကြွယ်ဝသော သုတ်ဆေး၏ ကနဦး ကုတ်အင်္ကျီကို လိမ်းသည်။ ဆိုဒ်ဖြတ်တောက်ပြီးနောက် ဒုတိယအအေးခံဆေးသွပ်အလွှာကို လိမ်းရပါမည် (သာမန် သံချေးတက်ဆေးကို တားမြစ်ထားသည်)။ ထို့အပြင်၊ နံရိုးအတွင်း အစိုဓာတ်ဝင်ရောက်ခြင်းမှ ကာကွယ်ရန် သံမဏိတန်းများ နှင့် ထပ်နေသော panel သည် သံချေးတက်ခြင်းမှ အလုံပိတ်ထားရမည်။ ဤတံဆိပ်ခတ်ခြင်းကို ပင်မသံမဏိဖွဲ့စည်းပုံ၏ သံချေးတက်ခြင်းကာကွယ်မှုဖြင့် တစ်ပြိုင်နက် စစ်ဆေးနိုင်သည်။

Q4: စတက်ဒ်ဂဟေဆက်ရန်အတွက် အကန့်အသတ်ရှိသောနေရာဖြင့် အအေးပတ်ထားသော ဂဟေများကို မည်သို့ပြုပြင်နိုင်မည်နည်း။

A- ပိတ်ထားသောနံရိုးထိပ်များသည် welding gun ထောင့်ကို ကန့်သတ်ထားပြီး၊ ခန့်မှန်းခြေအားဖြင့် 3% မှ 5% အထိ မပြည့်စုံသော ပေါင်းစပ်မှုနှုန်းကို ဖြစ်ပေါ်စေသည်။ ပြန်လည်ကုစားခြင်း- တိုတောင်းသော ကြွေသားဖိုများကို အစားထိုးပြီး welding current parameters များကို ချိန်ညှိပါ။ အအေးမိထားသော ဂဟေဆက်များ (မပြည့်စုံသောပေါင်းစပ်မှု) ကိုဖယ်ရှားပြီး ပြန်လည်ဂဟေဆော်ရပါမည်—အားဖြည့်မှုအတွက် ဖာထေးဂဟေဆော်ခြင်းကို တားမြစ်ထားသည်။

Q5- အပိတ်-ပရိုဖိုင် ကြမ်းပြင်နှင့် အဖွင့်-ပရိုဖိုင် ကြမ်းပြင်များ၏ စုစုပေါင်းကုန်ကျစရိတ်သည် မည်သည့်အချိန်တွင် ညီမျှသနည်း။

A- Closed-profile decking သည် အောက်ပါစံနှုန်းများနှင့်ကိုက်ညီသည့် ပရောဂျက်များအတွက် စုစုပေါင်းကုန်ကျစရိတ်ကို ပေးဆောင်သည်- single span > 3m၊ suspended ceiling area > 70% နှင့် fire resistance လိုအပ်ချက် ≥ 1.5 နာရီ။ မူလပစ္စည်း၏ယူနစ်စျေးနှုန်းသည် မြင့်မားသော်လည်း၊ ငြမ်း၊ မီးခံအလွှာ၊ မျက်နှာကျက်အဆင့်နှင့် ခိုင်ခံ့သောစတီးတို့ကြောင့် ကုန်ကျစရိတ်မှာ 8% မှ 12% အထိ လျော့ကျသွားပါသည်။ အပြန်အလှန်အားဖြင့်၊ အဖွင့်-ပရိုဖိုင် ကြမ်းပြင်သည် အသေးစား ထပ်ခိုးအလွှာများအတွက် ကုန်ကျစရိတ်-ထိရောက်မှု ပိုပေးပါသည်။
