ဖွဲ့စည်းတည်ဆောက်ပုံ တပ်ဆင်ခြင်းအတွက် မြှုပ်ထားသော သံမဏိအခြေခံပြားများ

Embedded plates သို့မဟုတ် embedded steel အစိတ်အပိုင်းများဟု အများအားဖြင့် လူသိများသော Embedded Steel Base Plates for Structural Installation for Embedded Steel Base Plates များသည် သံမဏိ-ကွန်ကရစ် တည်ဆောက်မှုအသစ်အတွက် မရှိမဖြစ်လိုအပ်သော prefabricated anchoring connectors များဖြစ်သည်။ စက်ရုံ-ကျောက်ဆူးအတုံးများကို ပူလှိမ့်ထားသောစတီးပြားသို့ ဂဟေဆော်ခြင်းဖြင့် ထုပ်လုပ်ထားသော ကွန်ကရစ်လောင်းခြင်းမပြုမီ ကန့်လန့်ကာများ၊ ကော်လံများ၊ နံရံများ သို့မဟုတ် ဖောင်ဒေးရှင်းများအတွင်း မြှုပ်နှံထားပြီး နောက်ဆက်တွဲ ဂဟေဆက်ရန်အတွက် အခြေခံအဖြစ် ပန်းကန်မျက်နှာပြင်ကို ဖုံးကွယ်ထားခြင်းဖြစ်သည်။ တပ်ဆင်ပြီးနောက် ဓာတုဗေဒ သို့မဟုတ် ချဲ့ထွင်ထားသော ကျောက်ဆူးများနှင့် မတူဘဲ၊ အဆိုပါ မြှုပ်ထားသော အပြားများသည် စက်ပိုင်းဆိုင်ရာ ရော့ထွေးမှုနှင့် ဝန်လွှဲပြောင်းမှုရရှိရန် ကျောက်ဆူးဘားများကို ကွန်ကရစ်ဖြင့် ဖုံးအုပ်ထားသည့် ကွန်ကရစ်ပေါ်တွင် အားကိုးအားထားပြုပါသည်။ ၎င်းတို့သည် သာလွန်ကောင်းမွန်သော ပင်ပန်းနွမ်းနယ်မှုကို ခံနိုင်ရည်ရှိခြင်း၊ မြင့်မားသောဝန်ထမ်းနိုင်မှုစွမ်းရည်ကို ပေးစွမ်းနိုင်ပြီး အဆောက်အဦဆိုင်ရာ ပျက်စီးမှုကို လုံးဝသေချာစေကာ စံဖွဲ့စည်းပုံဆိုင်ရာ အသုံးချမှုများမှသည် စံချိန်စံညွှန်းဖွဲ့စည်းပုံဆိုင်ရာ အသုံးချမှုများမှသည် လေးလံသော/ဒိုင်နမစ်တင်ဆောင်ခြင်းအထိ လည်းကောင်း၊ ကမ်းရိုးတန်းပတ်ဝန်းကျင်များတွင် သံချေးတက်နိုင်ခြေရှိသော အခြေအနေများအထိ ချိတ်ဆက်မှုလိုအပ်ချက်များကို ဖြည့်ဆည်းပေးပါသည်။

ထုတ်ကုန်အဓိပ္ပါယ်နှင့် လုပ်ဆောင်ချက်များ

I. ထုတ်ကုန် အဓိပ္ပာယ်ဖွင့်ဆိုချက်

ပြီးပြည့်စုံသော ထည့်သွင်းထားသော စတီးလ်အောက်ခြေပြား တပ်ဆင်မှုတွင် မျက်နှာပန်းကန်ပြားနှင့် အနောက်ကျောက်ဆူးဘားများကို ဂဟေဆော်ခြင်းဖြင့် လုပ်ဆောင်နိုင်သော အပိုင်းသုံးပိုင်းပါဝင်သည်- ပင်မပြားချပ်ချပ်၊ ဝန်ထမ်းတင်ကျောက်ဆူးစနစ်နှင့် အရန်နေရာချထားသည့် အစိတ်အပိုင်းများ ပါဝင်ပါသည်။ မြှုပ်နှံပြီးသည်နှင့်၊ ကျောက်ဆူးဘားများကို ကွန်ကရစ်တွင် အပြည့်ထည့်ထားပြီး၊ ထိတွေ့ထားသောပြားမျက်နှာပြင်ကို စတီးကော်ဘယ်များ၊ သံမဏိတန်းများ၊ ကာရံဘောင်ဘောင်များ သို့မဟုတ် ပိုက်ပံ့ပိုးမှုများနှင့် ချိတ်ဆက်ထားစဉ်။ ၎င်းသည် ကွန်ကရစ်နှင့် သံမဏိဖွဲ့စည်းပုံကြားတွင် တင်းကျပ်သော ချိတ်ဆက်မှုကို ဖန်တီးပေးကာ ပူးတွဲတွင် အတွင်းပိုင်းအင်အားစုအားလုံးကို လွှဲပြောင်းရာတွင် လွယ်ကူချောမွေ့စေသည်။ II ဆိုက်ပေါ်တွင် လုပ်ဆောင်နိုင်သော စွမ်းဆောင်ရည်များ

1. Multi-directional Load Transfer- ဒေါင်လိုက်ချုံ့မှု၊ အလျားလိုက် ဖြတ်တောက်မှုနှင့် eccentric ကွေးညွှတ်မှုတို့ကို တပြိုင်နက် ခံနိုင်ရည်ရှိသည်။ ကရိန်းစတင်/ရပ်တန့်ခြင်း နှင့် စက်တုန်ခါမှုကဲ့သို့သော စက်ဘီးစီးဝန်များကို ထားရှိပေးသည်။

2. Node ချိတ်ဆက်မှု- cast-in-place concrete corbels များကို အစားထိုးသည်။ သံမဏိ-ကွန်ကရစ် ပူးတွဲတည်ဆောက်မှုကို ရိုးရှင်းစေပြီး ချိတ်ဆက်မှု အင်တာဖေ့စ်များကို စံပြုစေသည်။

3. တိကျသောနေရာချထားခြင်း- သံမဏိဖွဲ့စည်းပုံများအတွက် တပ်ဆင်ပုဆိန်များနှင့် အမြင့်ပေများတွင် လော့ခ်ချထားခြင်းများ၊ နောက်ဆက်တွဲအနေဖြင့် သံမဏိအစိတ်အပိုင်းများ၏ နေရာရွှေ့ပြောင်းခြင်း သို့မဟုတ် မှားယွင်းစွာချိန်ညှိခြင်းကို ကာကွယ်ပေးသည်။

4. ယာယီပံ့ပိုးမှု- ယာယီငြမ်းဆင်ရန် လိုအပ်မှုကို လျှော့ချပြီး ဆောက်လုပ်ရေးလုပ်နေစဉ်အတွင်း သံမဏိအစိတ်အပိုင်းများအတွက် ယာယီ shims သို့မဟုတ် lifting အထောက်အပံ့များအဖြစ် ဆောင်ရွက်သည်။

ကုန်ပစ္စည်းအမျိုးအစားခွဲခြားခြင်းနှင့် ရွေးချယ်ခြင်း။

I. Load-Bearing Application ဖြင့် အမျိုးအစားခွဲခြားခြင်း။

1. Primary Structural Embedded Plates- အထူ Q235B/Q355B ပြားများဖြစ်သည့် သံမဏိကော်လံအောက်ခြေပြားများ၊ ပင်မ/အလယ်တန်းအလင်းတန်းချိတ်ဆက်မှုများနှင့် ကရိန်းအလင်းတန်းများကို ပံ့ပိုးပေးခြင်းများကဲ့သို့သော အရေးပါသောဝန်ထမ်းခြင်းအတွက်အသုံးပြုသော အထူပြားများ။ welds များ၏ဆွဲထုတ်စမ်းသပ်မှုလိုအပ်သည်။

2. ဖွဲ့စည်းတည်ဆောက်ပုံ/အလယ်တန်းထည့်သွင်းထားသောပြားများ- လက်ရန်းများ၊ ဆိုင်းငံ့ထားသောမျက်နှာကျက်များ၊ အသုံးဝင်ပုံနှင့် အပြင်ဘက်နံရံဘောင်များကဲ့သို့သော အလယ်တန်းဝန်ထမ်းဆောင်သည့်နေရာများအတွက် အသုံးပြုသည့် Standard 8-12mm ပါးလွှာသောပြားများ။ load-bearing စွမ်းရည်စမ်းသပ်ရန်မလိုအပ်ပါ။

3. ထူထဲသောထည့်သွင်းထားသောပန်းကန်များ- တောင့်တင်းသောနံရိုးများပါရှိသော 16-30mm ပင်မပြားများ၊ လေးလံသော ပစ္စည်းပလပ်ဖောင်းများနှင့် ဖောင်ဒေးရှင်းများအတွက် အသုံးပြုသည့် မြင့်မားသော ကွေးညွှတ်သည့်အခိုက်အတန့်များကို ပံ့ပိုးပေးသည်။

II Rear Anchor Bar Structure ဖြင့် အမျိုးအစားခွဲခြားခြင်း။

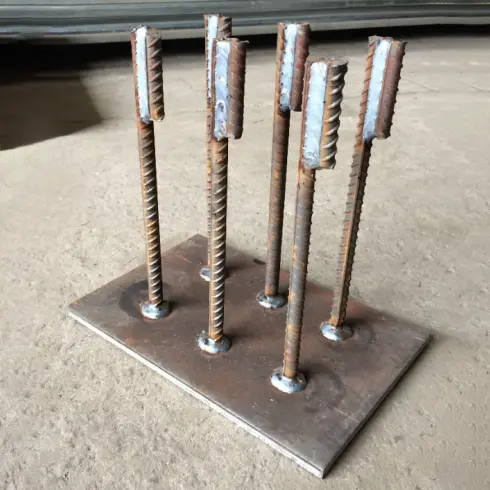

1. Straight Anchor Bar အမျိုးအစား- စက်မှုလုပ်ငန်း-စံအမျိုးအစား၊ သံမဏိအဝိုင်းမျိုးစုံဖြင့် ပန်းကန်မျက်နှာပြင်သို့ ဒေါင်လိုက်ဂဟေဆော်ထားသည်။ ပုံမှန် static-load node များအတွက် သင့်လျော်သည်။ ထုတ်လုပ်မှုကုန်ကျစရိတ်အနည်းဆုံး။

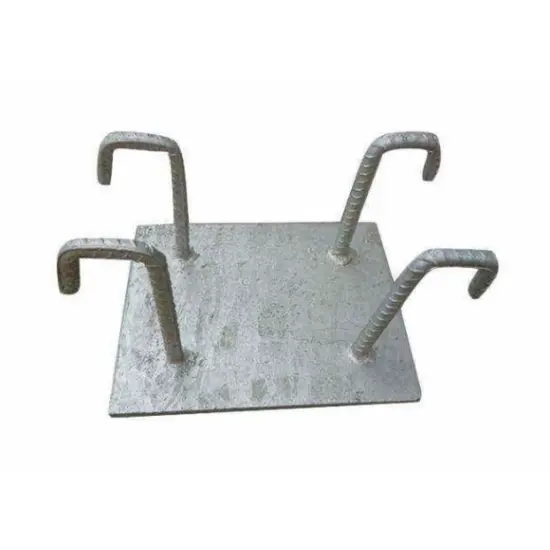

2. L-shaped Hook Anchor Bar အမျိုးအစား- Anchor bars များသည် 90° အေးသောကွေးညွှတ်မှုကို လိုက်လျောညီထွေရှိသော အပိုင်းအရှည်များနှင့်အတူ 90° အအေးခံပေးပါသည်။ ဆွဲထုတ်ခုခံမှု 25% မှ 40% တိုးလာသည်။ high-tension cantilever node များအတွက် အသုံးပြုသည်။

3. ပေါင်းစပ်အားဖြည့်ထားသော အမျိုးအစား- နောက်ကျောတွင် ထပ်လောင်းအပြား-စတီးလ်တင်းတင်းကျပ်ကျပ် နံရိုးများ နှင့် ကျောက်ဆူးဘားများ အဆုံးရှိ ကျောက်ဆူးပြားငယ်များပါရှိသည်။ ဆွဲထုတ်နိုင်စွမ်း 20% ကျော် တိုးလာသည်။ ပြင်းထန်သောတုန်ခါမှုပါဝင်သည့် လေးလံသော application များအတွက် သင့်လျော်သည်။

III Base Material ဖြင့် အမျိုးအစားခွဲခြားခြင်း။

1. Standard အမျိုးအစား- Q235B ပင်မပန်းကန်နှင့် HPB300 ကျောက်ဆူးဘားများ၊ သာမာန် စက်ရုံများနှင့် ရုံးခန်း အဆောက်အဦများကဲ့သို့ ယေဘုယျအားဖြင့် အိမ်တွင်း၊ ခြောက်သွေ့သော ပတ်ဝန်းကျင်များအတွက် သင့်လျော်ပါသည်။

2. အကြီးစားအမျိုးအစား- Q355B အခြေခံပန်းကန်၊ HRB400E ကျောက်ဆူးအတုံးများ။ တာရှည်၊ ဝန်ပိုမြင့်သော၊ နှင့် ကရိန်းတပ်ဆင်ထားသော စက်မှုအဆောက်အအုံများအတွက် ဒီဇိုင်းထုတ်ထားသည်။

Standardized Component Kits များ၏ အသေးစိတ်စာရင်း

I. စက်ရုံ-အကြမ်းထည် ပေါင်းစပ် ပင်မ တပ်ဆင်မှု

စက်ရုံတွင် အပြည့်အဝ ဂဟေဆော်ခြင်း၊ မြေပြင်နှင့် ကြိုတင်တူးဖော်ခြင်း; နောက်ထပ် ဂဟေဆော်ခြင်း သို့မဟုတ် လုပ်ဆောင်ခြင်းမပြုဘဲ တိုက်ရိုက်မြှုပ်နှံခြင်းအတွက် အဆင်သင့်ဖြစ်သည်။

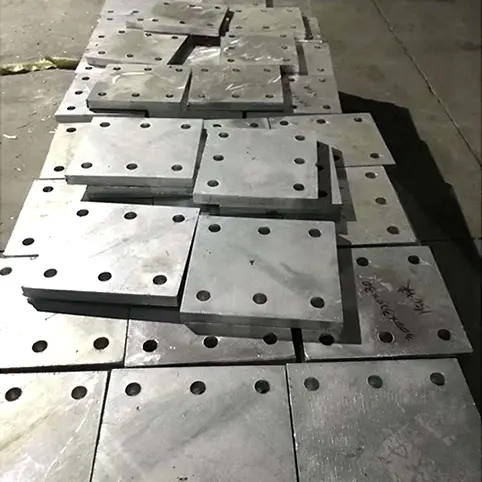

1. ထည့်သွင်းထားသော အခြေခံပြားများ- 8/10/12/14/16/20/25/30mm အထူများ။ စတုရန်း၊ စတုဂံ၊ စက်ဝိုင်းပုံများနှင့် စိတ်ကြိုက်ပုံစံများကို ပံ့ပိုးပေးသည်။ pre-drilled bolt အပေါက်များနှင့် weld bevels များရရှိနိုင်ပါသည်။

2. ကျောက်ဆူးဘားများ- Φ12/14/16/18/20mm ၏ ဘုံအချင်းများ ယူနီဖောင်းဇယားကွက်ပုံစံတွင် 4၊ 6 သို့မဟုတ် 8 အစုံဖြင့်စီစဉ်ပါ။ ဖြောင့်တန်းဘားများအတွက် ထိရောက်သော မြှုပ်နှံမှုအတိမ်အနက် ≥15d၊ ချိတ်ထားသောဘားများ ≥10d ၏ ဖြောင့်သောအပိုင်း။

3. အားဖြည့်အစိတ်အပိုင်းများ- Flat-bar stiffeners နှင့် end-anchorage plates (အခြေခံပန်းကန်နှင့်တူသောပစ္စည်း); အကြီးစားအမိန့်များနှင့်အတူသာပါဝင်သည်။

II ဆိုဒ်တွင်း တပ်ဆင်ခြင်း ဆက်စပ်ပစ္စည်းများ

1. နေရာချထားခြင်း ဘားများ- ကွန်ကရစ်လောင်းနေစဉ်အတွင်း အလျားလိုက် နေရာချထားခြင်းနှင့် မြှပ်နှံမှု မြင့်တက်ခြင်းတို့ကို ထိန်းချုပ်ရန် ကန့်လန့်ဖြတ် အပိုင်းတိုများကို ပန်းကန်အစွန်းတွင် ဂဟေဆော်ထားသည်။

2. ကွန်ကရစ်အကွာအဝေးများ- ပန်းကန်မျက်နှာပြင်၏တိုက်စားမှုကိုကာကွယ်ရန် ပန်းကန်ပြားအောက်ရှိ 15-30mm ကွန်ကရစ်အဖုံးကို သေချာစေရန် ပလပ်စတစ် သို့မဟုတ် ဘိလပ်မြေတုံးများ။

3. အကာအကွယ်သုံးပစ္စည်းများ- သံချေးတက်ခြင်း စတစ်ကာများနှင့် ဘိလပ်မြေ slurry adhesion နှင့် မျက်နှာပြင် သံချေးတက်ခြင်းတို့ကို ကာကွယ်ရန် ပန်းကန်မျက်နှာပြင်အတွက် PE အကာအကွယ် ဖလင်များ။

4. လိုက်ဖက်သောဂဟေဆက်သော စားသုံးနိုင်သောပစ္စည်းများ- Q235B အတွက် E43 လျှပ်ကူးပစ္စည်း၊ Q355B အတွက် E50 လျှပ်ကူးပစ္စည်း၊ အထူးသဖြင့် စတီးလ်အစိတ်အပိုင်း ချိတ်ဆက်မှုများအတွက်။

III စံပရောဂျက်ဖွဲ့စည်းပုံများ နမူနာများ

1. လက်ရန်းများနှင့် အသုံးဝင်မှု ပံ့ပိုးမှုများ- 10mm Q235B အောက်ခံပြား + 4 x Φ14 HPB300 ဖြောင့်ကျောက်ဆူးဘားများ + တည်နေရာပြဘားများ + ပလပ်စတစ် spacers ။

2. ပုံမှန်သံမဏိအလင်းတန်းချိတ်ဆက်မှုများ- 12–14mm Q235B အောက်ခြေပြား + 6 x Φ16 HRB400E ကျောက်ဆူးဘားများ (အဖြောင့် သို့မဟုတ် ချိတ်ထားသောရွေးချယ်စရာများ)။

3. Crane Girders နှင့် Equipment ပံ့ပိုးမှုများ- 16–20mm Q355B ပင်မပန်းကန် + Φ18 ချိတ်ထားသော ကျောက်ဆူးဘား ရှစ်ခု + နောက်ကျောရှိ နံရိုးအစအဆုံး တောင့်တင်းသည်။

Embedded တပ်ဆင်ခြင်းအတွက်မဖြစ်မနေဖွဲ့စည်းပုံဆိုင်ရာလိုအပ်ချက်များ

1. ကွန်ကရစ်အဖုံးထိန်းချုပ်မှု- ထည့်သွင်းထားသောအစိတ်အပိုင်း၏အောက်ခြေရှိကွန်ကရစ်အဖုံးကို 15mm နှင့် 30mm အကြားတင်းကြပ်စွာထိန်းသိမ်းထားရမည်။ အဖုံးမလုံလောက်ပါက သံချေးတက်စေပြီး အလွန်အကျွံအဖုံးသည် ကျောက်ချခြင်းဝန်ထမ်းနိုင်အား လျော့နည်းစေသည်။

2. Anchor Bar Spacing- ကပ်လျက်ကျောက်ဆူးဘားများအကြား အလယ်မှဗဟိုအကွာအဝေးသည် ≥3d (ဘားအချင်း) နှင့် 40mm ထက်မနည်းရှိရမည်။ ကျောက်ဆူးဘားများမှ ပြားအစွန်းသို့ အကွာအဝေးသည် ≥1.5d ရှိရပါမည်။

3. ဂဟေဆက်ခြင်းအသေးစိတ်အချက်များ- နှစ်ဘက်ခြမ်း စဉ်ဆက်မပြတ် အသားလွှာဂဟေဆော်ခြင်းကို ဦးစားပေးသည်။ တစ်ဖက်သတ်ဂဟေဆက်ခြင်းအတွက်၊ ထိရောက်သောဂဟေဆက်မှုအရှည်သည် ≥5d ဖြစ်ရမည်၊ နှင့် ဂဟေခြေထောက်အရွယ်အစားသည် ကျောက်ဆူးဘားအချင်းထက် ≥0.6 ဆဖြစ်သည်။

4. တပ်ဆင်ခြင်း ချောမွေ့ခြင်း- ပန်းကန်ပြားမျက်နှာပြင်သည် ကွန်ကရစ်အချောထည် မျက်နှာပြင်နှင့် ပွတ်သပ်နေရပါမည်။ အမြင့်သွေဖည်မှု ≤±3mm ဖြစ်ရမည်။ ပန်းကန်ပြားအောက်တွင် တိမ်းစောင်းခြင်း သို့မဟုတ် ကွက်လပ်များ/ကွက်လပ်များကို တားမြစ်ထားသည်။

နှိုင်းယှဉ် အားသာချက်များနှင့် တပ်ဆင်ပြီးနောက် ကျောက်ဆူးများနှင့် ကန့်သတ်ချက်များ

စံသတ်မှတ်ချက်များ- ဓာတုကျောက်ဆူးများဖြင့် ပြုပြင်ထားသော ပန်းကန်ပြားများ၊ ချဲ့ထွင်ထားသော bolts များဖြင့် တပ်ဆင်ထားသော ပန်းကန်ပြားများ၊ လက်တွေ့ အင်ဂျင်နီယာ နာကျင်မှု အမှတ်များကို အခြေခံ၍ နှိုင်းယှဉ်ခြင်း။

I. ဖွဲ့စည်းပုံ စွမ်းဆောင်ရည် ကွာခြားချက်များ

1. ပင်ပန်းနွမ်းနယ်သော တည်ငြိမ်မှု- တည်ဆောက်ပုံ တပ်ဆင်မှုအတွက် မြှုပ်ထားသော သံမဏိအခြေခံပြားများ ကွန်ကရစ်တွင် အပြည့်ထည့်ထားသော ကျောက်ဆူးဘားများ ၊ စက်ပိုင်းဆိုင်ရာ အပြန်အလှန်အားဖြင့် ဝန်များကို လွှဲပြောင်းပေးခြင်း။ ၎င်းတို့သည် ကပ်ခွာအိုမင်းခြင်း သို့မဟုတ် bolt လျော့ရဲခြင်းကဲ့သို့သော ပြဿနာများမှ ကင်းစင်ပြီး စက်ပစ္စည်းများနှင့် ကရိန်းများမှ စက်ဘီးတုန်တုန်ခါမှုများကို ရေရှည်ခံနိုင်ရည်ရှိသည်။ ဆန့်ကျင်ဘက်အားဖြင့်၊ ဓာတုကျောက်ဆူးကော်များသည် အစိုဓာတ်နှင့်ထိတွေ့မှုကြောင့် 5-8 နှစ်အကြာတွင် ကွဲအက်နိုင်ခြေရှိပြီး ချဲ့ထွင်ထားသော bolts များသည် ရေရှည်တုန်ခါမှုအောက်တွင် အလွယ်တကူ ဖြေလျော့သွားနိုင်သည်။

2. Load-Bearing Capacity- တူညီသော အပိုင်းဖြတ်ပိုင်း သတ်မှတ်ချက်များအတွက်၊ ထည့်သွင်းထားသော ပန်းကန်ပြားများသည် တပ်ဆင်ပြီးသော ကျောက်ဆူးများထက် ဆွဲယူခြင်းနှင့် ရှပ်ခြင်း ခံနိုင်ရည်အား > 35% ပိုမြင့်မားစေသည်။ တပ်ဆင်ပြီးနောက် အစိတ်အပိုင်းများသည် 10 တန်ထက်ကျော်လွန်သော ကရိန်းခါးပတ်အတွက် ဝန်လိုအပ်ချက်များနှင့် မကိုက်ညီပါ။

3. Plate Deformation Control- အစိုင်အခဲသံမဏိပြားသည် ညီညီညာညာ သယ်ဆောင်ပေးကာ ဖိအားအောက်တွင် လေ၀င်လေထွက်ကောင်းခြင်းမှ ကာကွယ်ပေးပါသည်။ တပ်ဆင်ပြီးနောက် ပန်းကန်ပြားများသည် ပြားပြားကွေးညွှတ်ခြင်းကို အလွယ်တကူဖြစ်စေသော စုစည်းထားသော ဝန်များကို ဖြစ်ပေါ်စေသည်။

II ဆောက်လုပ်ရေးအချိန်ဇယားနှင့် ဖွဲ့စည်းပုံပျက်စီးမှု ကွာခြားချက်များ

1. ဆောက်လုပ်ရေးထိရောက်မှု- ကြိုတင်ထည့်သွင်းထားသော တပ်ဆင်မှုသည် အရပ်ဘက်ကွန်ကရစ်လောင်းခြင်းနှင့်အတူ တပြိုင်တည်းလုပ်ဆောင်နေပြီး၊ နောက်ဆက်တွဲ သံမဏိဖွဲ့စည်းပုံတည်ဆောက်မှုအချိန်ဇယားကို အနှောင့်အယှက်မဖြစ်စေရန်၊ အပြန်အလှန်အားဖြင့်၊ တပ်ဆင်ပြီးသည့်ပန်းကန်ပြားများသည် တူးဖော်ခြင်း၊ အပေါက်သန့်ရှင်းရေး၊ ကော်ဆေးထိုးခြင်းနှင့် ကုသခြင်း—မဖြစ်မနေ 72 နာရီကြာ ကော်ကုသခြင်းကာလအပါအဝင် တစ်ယူနစ်လျှင် သုံးဆပိုကြာသည့် လုပ်ငန်းစဉ်ဖြစ်သည်။

ဖွဲ့စည်းတည်ဆောက်ပုံဆိုင်ရာ ခိုင်မာမှု- အကြိုမြှပ်နှံမှုသည် ရှိပြီးသား ကွန်ကရစ်အားဖြည့်မှုကို အလျှော့မပေးပေ။ တပ်ဆင်ပြီးနောက် တူးဖော်ခြင်းသည် ပင်မဝန်ထမ်းကျောက်တုံးကို ဖြတ်တောက်ခြင်း ဖြစ်နိုင်ခြေ မြင့်မားပြီး နောက်ပိုင်းတွင် ပြုပြင်မရနိုင်သည့် အမြဲတမ်းဖွဲ့စည်းပုံဆိုင်ရာ အန္တရာယ်များကို ဖန်တီးပေးသည်။

III တပ်ဆင်မှု တိကျမှုနှင့် ကြာရှည်ခံမှု ကွာခြားချက်များ

စည်းဝေးပွဲတိကျမှု- Pre-embedded plates များကို formwork ကန့်သတ်ချက်များမှတစ်ဆင့် နေရာချထားပြီး၊ ဖြောင့်တန်းသော axial alignment နှင့် elevation deviations 3mm အတွင်း တသမတ်တည်းရှိနေစေရန်၊ တပ်ဆင်ပြီးနောက် ပန်းကန်ပြားများသည် မကြာခဏ 8 မီလီမီတာထက် ကျော်လွန်၍ သွေဖည်မှုများ ဖြစ်ပေါ်ကာ လက်ဖြင့် ချိန်ညှိမှုအပေါ် အားကိုးကာ ချိန်ညှိရန် shims လိုအပ်သည်။

သံချေးတက်ခြင်း ခံနိုင်ရည်နှင့် တာရှည်ခံမှု- ထိတွေ့ထားသော ပန်းကန်ပြားမျက်နှာပြင်သာလျှင် သံချေးတက်ခြင်းကို ဆန့်ကျင်သည့် ကုသမှု လိုအပ်ပါသည်။ တပ်ဆင်ပြီးနောက် ကျောက်ဆူးများနှင့် တူးသည့်အပေါက်များသည် ကုသ၍မရသော “မျက်စိကန်းသောအစက်များ” ဖြင့် ရေစုပုံခြင်းနှင့် သံချေးတက်ခြင်းများ ဖြစ်နိုင်သည်။

ဝန်ဆောင်မှုသက်တမ်း- လိုက်လျောညီထွေရှိသော ကြိုတင်ထည့်သွင်းထားသောပြားများသည် အဆောက်အဦ၏သက်တမ်း (≥50 နှစ်) နှင့် ကိုက်ညီပြီး ပုံမှန်စစ်ဆေးရန်မလိုအပ်ပါ။ တပ်ဆင်ပြီးသော အစိတ်အပိုင်းများသည် O&M ကုန်ကျစရိတ် မြင့်မားသောကြောင့် နှစ်နှစ်တစ်ကြိမ် ဘောလီများနှင့် ကော်များကို ပြန်လည်စစ်ဆေးရန် လိုအပ်ပါသည်။

IV မွေးရာပါ ကန့်သတ်ချက်များ

လျှောက်လွှာကန့်သတ်ချက်များ- ဆောက်လုပ်ရေးအသစ်အတွက်သာ သင့်လျော်သည်။ ပြုပြင်မွမ်းမံမှုများ ပြီးစီးအောင် ပြင်ဆင်ခြင်း သို့မဟုတ် တပ်ဆင်ပြီးနောက် တပ်ဆင်ခြင်းနည်းလမ်းများ လိုအပ်ခြင်းအတွက် ကြိုတင်ထည့်သွင်းခြင်းသည် မဖြစ်နိုင်ပါ။

အစောပိုင်းအဆင့် အမှားအယွင်းများကို သည်းခံနိုင်မှု- ကြိုတင်ထည့်သွင်းထားသောပြားများအတွက် နေရာချထားခြင်းဆိုင်ရာ အမှားအယွင်းများကို ပြုပြင်ခြင်းသည် အလွန်ခက်ခဲသည်၊၊ ကျယ်ကျယ်ပြန့်ပြန့် ကွန်ကရစ်ကို ဖြိုဖျက်ရန် လိုအပ်ပြီး ပြန်လည်ပြုပြင်စရိတ်များ မြင့်မားသည်။

ထောက်ပံ့ပို့ဆောင်ရေးနှင့် သိုလှောင်မှု အားနည်းချက်များ- အချောထည်ပစ္စည်းများသည် သေးငယ်ပြီး ကျောက်ဆူးများနှင့် နှိုင်းယှဉ်ပါက သိုလှောင်မှုနှင့် သယ်ယူပို့ဆောင်ရေးနေရာ သိသိသာသာ ပိုမိုများပြားသည်။

V. အမြန်ရွေးချယ်ရေးလမ်းညွှန်

သံမဏိ-ကွန်ကရစ်ဖွဲ့စည်းပုံအသစ်များ၊ လေးလံသော/ရွေ့လျားနေသောဝန်များ သို့မဟုတ် နံရံကပ်ကန့်လန့်ကာများ တပ်ဆင်ခြင်း- ကြိုတင်ထည့်သွင်းထားသော သံမဏိပြားများကို ဦးစားပေးပါ။

လက်ရှိ အဆောက်အဦ ပြုပြင်မွမ်းမံမှုများ သို့မဟုတ် ကြိုကြားကြိုကြား၊ ပေါ့ပါးသော ပြန်လည်ပြင်ဆင်မှုများ- တပ်ဆင်ပြီးနောက် ဓာတုကျောက်ဆူးပြားများကို ရွေးချယ်ပါ။

စံချိန်စံညွှန်းမီ အစုလိုက်အပြုံလိုက် ထုတ်လုပ်မှု လုပ်ငန်းစဉ်

1 ကုန်ကြမ်းအတည်ပြုခြင်းနှင့် ကြိုတင်ကုသခြင်း။

သံမဏိပြားများနှင့် rebar အတွက် မူရင်းထုတ်လုပ်သူ အရည်အသွေးလက်မှတ်များနှင့် အပူ/အသုတ်နံပါတ်များကို စစ်ဆေးအတည်ပြုပါ။ စက်ပိုင်းဆိုင်ရာဂုဏ်သတ္တိများအတွက်နမူနာနှင့်စမ်းသပ်မှုများလုပ်ဆောင်; ကြွေပြားများ၊ အက်ကွဲကြောင်းများ သို့မဟုတ် နက်နဲသော သံချေးတက်ခြင်းရှိသော ပန်းကန်ပြားများကို ငြင်းပယ်ပါ။ ဂဟေဆော်သည့်နေရာများမှ ကြိတ်စကေးနှင့် ဆီများကို ဖယ်ရှားရန် ထောင့်ကြိတ်စက်များနှင့် သဲပလပ်စတစ်များကို အသုံးပြု၍ ကပ်စေးများပါဝင်မှုနှင့် အအေးမိသော ဂဟေဆက်များကို ကာကွယ်နိုင်သည်။ မြေသားအစိုဓာတ်ကြောင့် သံချေးတက်ခြင်းမှ ကာကွယ်ရန် သတ်မှတ်ချက်အလိုက် အမျိုးအစားခွဲထားသော သတ်မှတ်ဧရိယာများတွင် အခြေခံပစ္စည်းများကို မြှင့်တင်ပါ။

2 CNC သံမဏိပြားဖြတ်တောက်ခြင်းနှင့် Beveling

ပစ္စည်းဖြတ်တောက်ခြင်းအတွက် CNC ပလာစမာဖြတ်စက်များနှင့် ဖြတ်တောက်မှုများကို အသုံးပြုပါ။ တစ်ခုတည်းသော ဖြတ်သန်းမှုတွင် မမှန်သောပြားများ ဖြစ်ပေါ်လာသည်။ အတွင်းပိုင်းအတိုင်းအတာသည်းခံနိုင်မှု- အလျားနှင့်အနံ ± 2 မီလီမီတာ; ထောင့်ဖြတ်သွေဖည် ≤3mm ဖြတ်ထားသော အစွန်းများအားလုံးမှ burrs များကို ကိုယ်တိုင်ကြိတ်ပါ။ ပန်းကန်ပြားများပေါ်တွင် တင်ပါးဂဟေဆက်ခြင်းအတွက် စက်အကြိုဂဟေ bevels များသည် ပုံဆွဲသတ်မှတ်ချက်များနှင့် ကိုက်ညီကြောင်း သေချာစေသည်။

3 Anchor Bar Cutting နှင့် Cold Bending

rebar cutters များကို အသုံးပြု၍ ဘားများကို ပုံသေအလျားအတိုင်း ဖြတ်ပါ။ အရှည်ခံနိုင်ရည် ± 3 မီလီမီတာ။ ပတ်ဝန်းကျင် အပူချိန် (90° bend angle) တွင် အေးသော ကွေးညွှတ်မှုဖြင့် L-ပုံသဏ္ဍာန် ချိတ်အားလုံးကို ပုံဖော်ပါ။ ကွေးနေသောအက်ကွဲကြောင်းများကိုကာကွယ်ရန် မီးအပူပေးခြင်းကို တင်းကြပ်စွာတားမြစ်ထားသည်။ ချိတ်၏ ဖြောင့်သောအပိုင်းသည် ဘားအချင်း (10d) ထက် အနည်းဆုံး 10 ဆဖြစ်ကြောင်း သေချာပါစေ။ ကွေးပြီးနောက် chamfer နှင့် deburr ။

4 Heavy-Duty Reinforcement Components ၏ ကြိုတင်ပြင်ဆင်ခြင်း။

ခိုင်မာသော နံရိုးများ နှင့် သေးငယ်သော အဆုံးကျောက်ဆူးပြားများကို ပင်မပြားများအဖြစ် တူညီသောအသုတ်နှင့် သံမဏိအတန်းအစားများမှ ဖြတ်တောက်ပြီး အပူချဲ့ကိန်းကိန်းများ တသမတ်တည်းရှိစေရန်နှင့် ဂဟေဆက်ခြင်းဖိစီးမှုမှ ပုံပျက်ခြင်းမှ ကာကွယ်ရန်။ တူညီသောအတိုင်းအတာအထိ ±2 မီလီမီတာကို ထိန်းသိမ်းထားပြီး ပင်မပြားများနှင့်အတူ အစိတ်အပိုင်းများကို ကြိုတင်ယှဉ်ပြိုင်/အမျိုးအစားခွဲပါ။

5 Jig Positioning နှင့် Standardized Welding

အစွန်းအကွာအဝေးနှင့် အကွာအဝေးသည် ≤3 မီလီမီတာဖြစ်ကြောင်း သေချာစေရန် ကျောက်ဆူးဘားများကို လုံခြုံစေရန် အထူးပြုနေရာချထားသည့် ဂျစ်များကို အသုံးပြုပါ။ အခြေခံသတ္တုနှင့် ဂဟေဆက်ရာတွင် အသုံးပြုနိုင်သော ပစ္စည်းများ (ဥပမာ၊ Q235 နှင့် E43 လျှပ်ကူးပစ္စည်း၊ Q355 နှင့် E50 လျှပ်ကူးပစ္စည်းများ)။ နှစ်ထပ်အသားလွှာ ဂဟေဆက်ခြင်းကို ဦးစားပေးပြီး နောက်မှ ဆပ်ပြာကို သေချာဖယ်ရှားပါ။ တင်းကျပ်သောနံရိုးများနှင့် ကျောက်ဆူးအပြားငယ်များအတွက် အရှည်ပြည့်ဂဟေဆက်ခြင်းကို လေးလံသောအစိတ်အပိုင်းများတွင် အသုံးပြုပါ။

6 Post-Weld Cold Correction နှင့် Finishing Grinding

စက်ပိုင်းဆိုင်ရာ ပေါက်များကို အသုံးပြု၍ ဂဟေဆော်ခြင်းကြောင့် ပုံပျက်ခြင်း မှန်ကန်ခြင်း (အအေးဒဏ်ကို ပြုပြင်ခြင်း); မီးအားအခြေခံသည့် အပူပြုပြင်ခြင်းကို တားမြစ်ထားသည်။ ပြုပြင်ပြီးနောက် ပန်းကန်ပြားပြားသည် 3 မီလီမီတာအကွာတွင် ရှိနေကြောင်း သေချာပါစေ။ ချွန်ထက်သော အစွန်းများကို ဖယ်ရှားရန် ဂဟေဆက်များနှင့် ချွန်ထက်သောထောင့်အားလုံးကို ကြိတ်ကာ၊ ဆိုက်ပေါ်ရှိ အကာအကွယ်ရုပ်ရှင်များ ပျက်စီးခြင်း သို့မဟုတ် ဆောက်လုပ်ရေးဝန်ထမ်းများ ထိခိုက်ဒဏ်ရာရခြင်းမှ ကာကွယ်ပေးသည်။

7 Graded Anti-Corrosion Surface Treatment

၁)။ အိမ်တွင်းခြောက်သွေ့မှုအခြေအနေ- Sa2.5 အဆင့်အထိ Abrasive blast သန့်ရှင်းရေး၊ epoxy anti-corrosion primer အင်္ကျီနှစ်ထည်ကို အသုံးပြုခြင်း၊ စုစုပေါင်းခြောက်သွေ့ရုပ်ရှင်အထူ≥60μm။

၂)။ ပြင်ပ/စိုစွတ်သောအခြေအနေများ- အပြည့်အ၀ ပူပူနွေးနွေး သွပ်ရည်ပြုလုပ်ခြင်း; စံပတ်ဝန်းကျင်အတွက် ဇင့်အလွှာအထူ ≥65μm။

၃)။ ကမ်းရိုးတန်း/အလွန်အဆိပ်သင့်သောအခြေအနေများ- လေးလံသောရေပူဖြင့် သွပ်ရည်ပြုလုပ်ခြင်း၊ ဇင့်အပေါ်ယံပိုင်းအထူ≥85μm; မျက်နှာပြင် ဇင့်အစက်အပြောက်များ သို့မဟုတ် လည်ပတ်မှုများကို ဖယ်ရှားရန် ကြိတ်ချေမှုလွန်ခြင်း။

8 ပြီးပြည့်စုံသော အရည်အသွေးစစ်ဆေးခြင်း၊ တံဆိပ်ကပ်ခြင်း၊ ထုပ်ပိုးခြင်းနှင့် ပို့ဆောင်ခြင်း။

အတိုင်းအတာဖြင့် ပြန်လည်စစ်ဆေးခြင်း၊ အမြင်အာရုံစစ်ဆေးခြင်းနှင့် ဂဟေဆော်ခြင်းများကို အသုတ်လိုက်ဆွဲထုတ်ခြင်း စမ်းသပ်ခြင်း ပါ၀င်သည် (လက်ခံမှုစံနှုန်း- ဂဟေဆက်ခြင်းမရှိဘဲ သံမဏိတုံးအခြေခံပစ္စည်းကို စုတ်ပြဲခြင်းမရှိစေရ) ပါဝင်သည်။ ယူနစ်တစ်ခုစီကို ပစ္စည်းအမျိုးအစား၊ ပန်းကန်အထူ၊ ကျောက်ဆူးကြိုး သတ်မှတ်ချက်များ၊ နှင့် သံချေးတက်ခြင်း ကုသခြင်း အမျိုးအစားတို့ဖြင့် မှတ်သားထားသည်။ မိုးရေနှင့် အစိုဓာတ်ကို ကာကွယ်ရန်အတွက် ရော်ဘာထောင့်အကာအကွယ်များကို ပန်းကန်ပြားများကြားတွင် ထားရှိပါ။ သယ်ယူပို့ဆောင်ရေးကာလအတွင်း ပုံပျက်ခြင်းကို ကာကွယ်ရန် ပံ့ပိုးမှုများကို ပိုရှည်လျားသော သို့မဟုတ် ပုံသဏ္ဍာန်မမှန်သော အစိတ်အပိုင်းများတွင် တပ်ဆင်ထားသည်။ ပစ္စည်း လက်မှတ်များနှင့် စက်ရုံစစ်ဆေးရေး အစီရင်ခံစာများ တင်ပို့မှုတွင် ပါဝင်ပါသည်။

Core အားသာချက်များ အကျဉ်းချုပ်

1. Stable Load-Bearing- ဟန်ချက်ညီသော လမ်းကြောင်းပေါင်းစုံ ဝန်ဖြန့်ဖြူးမှု၊ တုန်ခါမှုနှင့်ပင်ပန်းနွမ်းနယ်မှုကိုခံနိုင်ရည်; လေးလံသော စက်ဘီးစီးခြင်းအတွက် သင့်လျော်သည်။

2. ထိရောက်သောတည်ဆောက်မှု- မြို့ပြလုပ်ငန်းများအတွင်း ထပ်တူပြု၍ မြှုပ်နှံခြင်း၊ နောက်ဆက်တွဲ သံမဏိဖွဲ့စည်းပုံ တပ်ဆင်ချိန်ကို 30% ကျော် လျှော့ချပေးသည်။

3. ပြောင်းလွယ်ပြင်လွယ် စိတ်ကြိုက်ပြင်ဆင်ခြင်း- အပြည့်အဝ စိတ်ကြိုက်ပြင်ဆင်နိုင်သော အတိုင်းအတာ၊ ပုံသဏ္ဍာန်များ၊ အဖွင့်များနှင့် သံချေးတက်မှု တိုက်ဖျက်ရေး လုပ်ငန်းစဉ်များ။

4. ဖွဲ့စည်းတည်ဆောက်ပုံဘေးကင်းရေး- ကွန်ကရစ်တူးဖော်ခြင်းကြောင့် ပျက်စီးမှုမရှိပါ။ လျှို့ဝှက်တည်ဆောက်ပုံဆိုင်ရာ အန္တရာယ်များကို ဖယ်ရှားပေးသည်။

5. ဘဝသံသရာကုန်ကျစရိတ်ချွေတာခြင်း- ပြုပြင်ထိန်းသိမ်းမှုနည်းပါးပြီး မြင့်မားသောကြာရှည်ခံမှု၊ ပရောဂျက်အသစ်များအတွက် စုစုပေါင်းကုန်ကျစရိတ်သည် တပ်ဆင်ပြီးနောက်ပိုင်း ကျောက်ချခြင်းနည်းလမ်းများထက် 18% ပိုများသည်။

ထုတ်ကုန်အမျိုးအစားအားလုံးအတွက် စက်ရုံစွမ်းဆောင်ရည် ကန့်သတ်ချက်ဇယား

8.1 အခြေခံပန်းကန်များအတွက် စက်ပိုင်းဆိုင်ရာ ကန့်သတ်ချက်များ

8.2 Anchor Rebars အတွက် စက်ပိုင်းဆိုင်ရာ ကန့်သတ်ချက်များ

8.3 ဆိုက်အတွင်း တပ်ဆင်ခြင်း သည်းခံနိုင်မှု ဇယား အကျဉ်းချုပ်

လိုက်နာမှုစံနှုန်းများစာရင်း

Steel Structures ဒီဇိုင်းအတွက် စံသတ်မှတ်ချက်- GB 50017

သံမဏိဖွဲ့စည်းပုံများ ဂဟေဆော်ခြင်းအတွက် နည်းပညာဆိုင်ရာ သတ်မှတ်ချက်- JGJ 81

ကွန်ကရစ်ဖွဲ့စည်းပုံဒီဇိုင်းအတွက် ကုဒ်- GB 50010

ကွန်ကရစ်ဖွဲ့စည်းပုံများတွင် တပ်ဆင်ပြီးနောက် ကျောက်ဆူးများအတွက် နည်းပညာပိုင်းဆိုင်ရာသတ်မှတ်ချက်- JGJ 181

Steel-Concrete ချိတ်ဆက်မှုအတွက် Standard Design Atlas အသေးစိတ်အချက်များ- 22G522

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

1. Q1- ထည့်သွင်းထားသောပန်းကန်ပြားပေါ်တွင် ပေါ်လာသော သံချေးများကို နောက်ပိုင်းတွင် မည်သို့ကိုင်တွယ်သင့်သနည်း။

A- မျက်နှာပြင် သံချေးအနည်းငယ်ရှိသော အိမ်တွင်းမျက်နှာပြင်များအတွက် ဧရိယာကို ကြိတ်ချေပြီး အအေးခံထားသော ဇင့်ပရာမာကို လိမ်းပါ။ ဒေသအလိုက်သွပ်ရည်ဆုံးရှုံးမှုရှိသော ပြင်ပသွပ်ရည်ပြားအခင်းများအတွက်၊ သွပ်ဓာတ်ကြွယ်ဝသော ပြုပြင်မှုအပေါ်ယံပိုင်း (အခြောက်ဖလင်အထူ ≥ 60μm) ကို လိမ်းပါ—ပြန်လည်သွပ်ရည်ပြုလုပ်ရန်အတွက် အစိတ်အပိုင်းတစ်ခုလုံးကို စက်ရုံသို့ ပြန်ရန်မလိုအပ်ပါ။

2. Q2- ဖြောင့်ကျောက်ဆူးဘားများနှင့် ချိတ်ထားသော ကျောက်ဆူးဘားများကြားကို မည်သို့ရွေးချယ်သင့်သနည်း။

A- 80kN အောက် ဒေါင်လိုက် တည်ငြိမ်သော ဝန်နှင့် တွန်းအားများအတွက် ဖြောင့်ကျောက်ဆူးဘားများကို အသုံးပြုပါ။ ကြမ်းပြင်ခင်းထားသော လသာဆောင်များ၊ အပြင်ပိုင်း ကန့်လန့်ကာနံရံများနှင့် ဘေးတိုက်တွန်းအားများပါရှိသော ကရိန်းအလင်းတန်းအပလီကေးရှင်းများအတွက်၊ ဆွဲနှုတ်မှုချို့ယွင်းမှုကို ကာကွယ်ရန် 90° ချိတ်ထားသော ကျောက်ဆူးဘားများကို သီးသန့်အသုံးပြုပါ။

3. Q3- ကွန်ကရစ်လောင်းပြီးနောက် စောင်းထားသောထည့်သွင်းထားသောပြားကို မည်သို့ပြုပြင်နိုင်မည်နည်း။

A- သွေဖည်မှု 5 မီလီမီတာထက်နည်းပါက၊ ၎င်းကို shim plate ဖြင့် ချိန်ပြီး ဂဟေဆော်နိုင်သည်။ သွေဖည် 5 မီလီမီတာထက်ကျော်လွန်ပြီး တိမ်းစောင်းခြင်းပါ၀င်ပါက အတင်းအကြပ်ပြန်လည်ချိန်ညှိခြင်းကို တင်းတင်းကျပ်ကျပ်တားမြစ်သည်—အစား၊ ဝန်ကိုဖြန့်ဝေရန်နှင့် အဆစ်ကွဲအက်ခြင်းကိုကာကွယ်ရန် ဘေးတိုက်အားဖြည့်ကျောက်ဆူးပြားကို တပ်ဆင်ပါ။

4. Q4- ဂဟေဆော်ခြင်းသည် ပူပြင်းသော သွပ်ရည်စိမ်ထားသော မြှုပ်ထားသောပြားများကို သံချေးတက်ခြင်းအပေါ်ယံပိုင်းကို ပျက်စီးစေပါသလား။

A: ဟုတ်ကဲ့၊ ပေါင်းထားသောအချက်များမှသွပ်အလွှာပျက်စီးလိမ့်မည်။ ဆိုက်တွင် ဂဟေဆော်ပြီးနောက်၊ ဂဟေဆက်သည့်နေရာများနှင့် အပူဒဏ်ခံနိုင်သောဇုန်များကို သဲသောင်ဖြင့်ဖောက်ထုတ်ပြီးနောက် ဇင့်ဓာတ်ကြွယ်ဝသောအပေါ်ယံပိုင်းကို အသုံးချခြင်းဖြင့်၊ သို့မဟုတ်ပါက၊ ဂွမ်းအမှတ်များသည် သုံးနှစ်အတွင်းတွင် ပထမဆုံး သံချေးတက်သွားမည်ဖြစ်သည်။

5. Q5- ဖွဲ့စည်းတည်ဆောက်ပုံ တပ်ဆင်မှုအတွက် မြှုပ်ထားသော သံမဏိအုတ်ပြားများသည် ပေါင်းစပ်ကြမ်းခင်းကြမ်းပြင်၏ အစွန်းပုံစံများနှင့် ချိတ်ဆက်နိုင်ပါသလား။

A: ဟုတ်ပါတယ်။ Standard 12mm မြှုပ်နှံထားသောပြားများသည် 22G522 စံဒီဇိုင်း atlas တွင်ဖော်ပြထားသော ပူးတွဲအသေးစိတ်အချက်အလက်များကို အပိုအဒက်တာများမလိုအပ်ဘဲ စတီးအစွန်းပုံစံအစွန်းသို့ တိုက်ရိုက်ဂဟေဆော်နိုင်ပါသည်။

6. Q6- တပ်ဆင်ပြီးနောက်ပိုင်း လေးလံသည့် ပရောဂျက်များအတွက် အဘယ်ကြောင့် မထောက်ခံသနည်း။

A- လေးလံသော သို့မဟုတ် ရွေ့လျားနေသောဝန်များအောက်တွင်၊ ကော်ပုတ်ချို့ယွင်းမှုအန္တရာယ်ရှိသည်။ အဓိကပြည်တွင်းဒီဇိုင်းအင်စတီကျုများသည် ကရိန်းတန်းများနှင့် စက်ကိရိယာပလပ်ဖောင်းများအတွက် တပ်ဆင်ပြီးနောက်ပိုင်း ကျောက်ချခြင်းကို အတိအလင်းတားမြစ်ထားသည်။ မြှုပ်ထားသောပြားများသည် ဒီဇိုင်းရေးဆွဲရာတွင် သတ်မှတ်ထားသည့် တစ်ခုတည်းသော ကိုက်ညီသော ရွေးချယ်မှုဖြစ်သည်။
