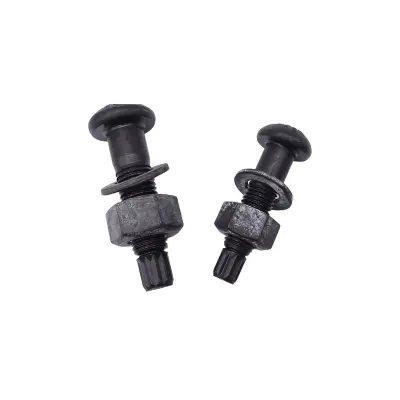

Torque Shear High Strength Structural Bolts များ

HAISHENG သည် GB/T 3632-2008 နှင့်အညီ Torque Shear High Strength Structural Bolts များကို စတော့တွင် ထောက်ပံ့ပေးသည်။ တပ်ဆင်မှုတစ်ခုစီတွင် ဘော့လုံး (10.9S) ၊ nut (10H) နှင့် အဝတ်လျှော်စက် 1 ခု ပါဝင်သည်။ bolt တွင် ဒီဇိုင်းအကြိုတင်းကြပ်မှုသို့ရောက်ရှိသည့်အခါ အလိုအလျောက်ပြတ်တောက်သွားသည့် ရှပ်အပေါက်နှင့် အမြီးပိုင်းပါ၀င်ပြီး အမြင်ပိုင်းဆိုင်ရာ အရည်အသွေးကို ပေးစွမ်းသည်။ အထပ်မြင့်အဆောက်အအုံများ၊ ကရိန်းခါးပတ်များ၊ သံမဏိတံတားများနှင့် ဒိုင်းနမစ်ဝန်အဆစ်များအတွက် စံပြဖြစ်သည်။ မျက်နှာပြင် ကုသမှုများ- ဖော့စဖိတ်၊ ပူပြင်းကျဲကျဲ ဂလက်စီနီ၊ သို့မဟုတ် Dacromet အပေါ်ယံပိုင်း။

အခြေခံ အဓိပ္ပါယ်ဖွင့်ဆိုချက် အပြည့်အစုံ ပံ့ပိုးပေးသည့် ဖွဲ့စည်းမှုပုံစံများ

အသုံးပြုနိုင်သော စံသတ်မှတ်ချက်- GB/T 3632-2008 Torque Shear High Strength Bolt Assemblies for Steel Structures။ ဤပွတ်တိုက်မှုအမျိုးအစား ချိတ်ဆက်တွယ်ကပ်ခြင်းကို သံမဏိရောင်ခြည်တန်း-ကော်လံချိတ်ဆက်မှုများ၊ ကရိန်းခါးပတ်များ၊ သံမဏိနှောင်ကြိုးများနှင့် သံမဏိတံတားများအပါအဝင် အရေးကြီးသောဝန်ထမ်းအဆစ်များတွင် တွင်ကျယ်စွာအသုံးပြုပါသည်။

1. အခြေခံထုတ်ကုန် အဓိပ္ပါယ်ဖွင့်ဆိုချက်

1. ရှင်းလင်းချက် Torque Shear High Strength Structural Bolts များသည် ပေါင်းစည်းထားသော 10.9 ခွန်အားအဆင့်ဖြင့် ပြီးပြည့်စုံသော အလေးပေးထားသော အကြိုအချိတ်အဆက်များဖြစ်သည်။ အထူးလှည့်ကွက်အစွန်းနှင့် spline အမြီးကို bolt အဆုံးတွင် စက်ဖြင့်ပြုလုပ်ထားသည်။ သီးခြားလျှပ်စစ် wrench မှတဆင့် torque ကိုအသုံးပြုသောအခါ၊ ဒီဇိုင်းအကြိုတင်းကြပ်မှုသို့ရောက်ရှိသည်နှင့်တစ်ပြိုင်နက် spline အမြီးသည် ပြတ်တောက်သွားမည်ဖြစ်ပြီး၊ မြင့်မားသောချိတ်ဆက်မှု တောင့်တင်းမှု၊ ချော်ထွက်မှု စွမ်းဆောင်ရည်၊ လျော့ရဲမှု ဆန့်ကျင်မှု နှင့် ထူးထူးခြားခြား ပင်ပန်းနွမ်းနယ်မှုကို ခံနိုင်ရည် ပါ၀င်သော ချိတ်ဆက်ထားသော အစိတ်အပိုင်း အဆက်အသွယ် မျက်နှာပြင်များကြား ပွတ်တိုက်မှုဖြင့် ဝန်ကို လွှဲပြောင်းပါသည်။

2. Core လက္ခဏာများ

· Pre-tension force ကို အနည်းဆုံး လူသားအမှားဖြင့် အတိအကျ ထိန်းချုပ်ထားသည်။ လက်ခံစစ်ဆေးခြင်းကို အမြင်အာရုံစစ်ဆေးခြင်းဖြင့် အပြီးသတ်နိုင်သည်။

· bearing-type connections များမဟုတ်ဘဲ ပွတ်တိုက်မှုအမျိုးအစားချိတ်ဆက်မှုများနှင့်သာ သက်ဆိုင်ပါသည်။

· အမြဲတမ်းချိတ်ဆက်မှုအတွက် ဒီဇိုင်းထုတ်ထားသည့် spline အမြီးကျိုးပြီးနောက် Bolts များကို ဖြုတ်ပြီး သို့မဟုတ် ပြန်သုံး၍မရပါ။

· တူညီသောထုတ်လုပ်သူ၊ တူညီသောအသုတ်နှင့် တူညီသောသတ်မှတ်ချက်များဖြင့် ကိုက်ညီသောအစိတ်အပိုင်းအားလုံးကို ထုတ်လုပ်ရပါမည်။ မတူညီသောအသုတ်များကို ရောစပ်ခြင်းကို တားမြစ်ထားသည်။

1. အသုံးများသော ကုန်ကြမ်းများ

· Bolt: အရွယ်အစားများအတွက် ML20MnTiB ≤ M24; အရွယ်အစား ≥ M27 အတွက် 35VB

· Nut & washer: 45# သံမဏိ၊ 35CrMo အလွိုင်းသံမဏိ

· ကြံ့ခိုင်မှုအမှတ်အသား- 10.9S ဖြင့် အမှတ်အသားပြုထားသော Bolt shank၊ 10H ဖြင့် အမှတ်အသားပြုထားသော အခွံမာသီး

1. ပုံမှန်သတ်မှတ်ချက်များ အမည်ခံအချင်းများ- M16၊ M20၊ M22၊ M24၊ M27၊ M30။ ချိတ်ဆက်ထားသောပြားများ၏ စုစုပေါင်းအထူအရ Bolt အရှည်များကို စံအကွာအဝေး 40mm မှ 220mm အရ ရွေးချယ်သည်။

2. Standard Complete Assembly Configurations

(1) Standard Bolt Assembly (စက်ရုံအကြိုပြင်ဆင်ထားပြီး၊ တစ်စုံလျှင် 3 ခု)၊

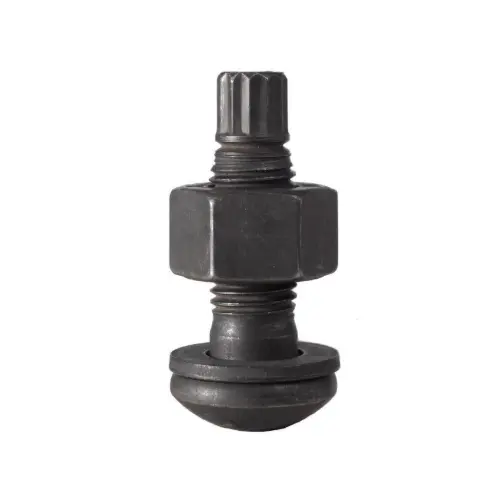

Torque Shear High Strength Structural Bolts သည် bolt တစ်ခု၊ အခွံမာသီးတစ်လုံးနှင့် Washer တစ်ခု၊ ကြီးမားသော ဆဋ္ဌဂံအားပြင်းသော bolts များနှင့် ကွဲပြားသည်၊ ကွဲပြားသော၊

1. Torque shear high strength bolt (10.9S)- ဆဋ္ဌဂံခေါင်း၊ ချည်ထားသော shank၊ ပျော့သွားသော အလိမ်-အပိတ် ညှပ်ရှိုက်သည့် groove နှင့် spline clamping အမြီးတို့ဖြင့် ဖွဲ့စည်းထားသည်။ တင်းကျပ်သော torque ကို တိကျစွာ ထိန်းချုပ်ရန် ရှပ်အချောင်းသည် အားနည်းသော အပိုင်းတစ်ခုအဖြစ် လုပ်ဆောင်သည်။

2. High strength nut (10H) : လော့ခ်ချခြင်းနှင့် တွန်းအားအတွက် တိကျစွာလိုက်ဖက်သော ချည်မျှင်ဖြင့် ထူထဲသော ဆဋ္ဌဂံသီး။

3. ခိုင်ခံ့မှုမြင့်မားသောအပြားရေဆေး- ဝက်ဝံဧရိယာချဲ့ထွင်ရန်၊ တင်းကျပ်နေစဉ်အတွင်း အတွင်းပိုင်းကွဲအက်ခြင်းများကို ကာကွယ်ရန်၊ တင်းကျပ်သည့်အချိန်အတွင်းတွင်သာ တပ်ဆင်ထားသည်။

(၂) ဝန်ဆောင်မှုပတ်ဝန်းကျင်မှ ရွေးချယ်ထားသော မျက်နှာပြင် ကုသမှု ရွေးချယ်မှုများ

1. Phosphating & blackening (ပင်မရေစီးကြောင်း)- မိုးလုံလေလုံခြောက်သွေ့သော စက်ရုံအဆောက်အအုံများနှင့် တည်ဆောက်ပုံဆိုင်ရာ သံမဏိလုပ်ငန်းအတွက်၊ တည်ငြိမ်သော ပွတ်တိုက်မှုကိန်းဂဏန်းနှင့် ကုန်ကျစရိတ်သက်သာသည်။

2. Hot-dip galvanizing- လေဟာပြင်၊ ကမ်းရိုးတန်းစိုစွတ်ပြီး သံချေးတက်သောပတ်ဝန်းကျင်များအတွက် သာလွန်ကောင်းမွန်သော တိုက်စားမှုဆန့်ကျင်ရေးစွမ်းဆောင်ရည်။

3. Dacromet အပေါ်ယံပိုင်း- လေးလံသော သံချေးတက်မှု အခြေအနေများအတွက်၊ သံချေးတက်ခြင်း နှင့် ပွတ်တိုက်မှု စွမ်းဆောင်ရည်ကို ဟန်ချက်ညီအောင် ထိန်းညှိပေးခြင်း။

(၃) ဆောက်လုပ်ရေးကိရိယာများနှင့် အရန်ပစ္စည်းများ

1. အထူးနောက်ဆုံးတင်းကျပ်သောလျှပ်စစ်လက်တံ- နှစ်ထပ်အတွင်းနှင့်အပြင်ဘက်လက်စွပ်ဒီဇိုင်း။ တင်းကျပ်ပြီး အမြီးကို အလိုအလျောက်ဖြတ်တောက်ရန် အတွင်းလက်စွပ်သည် အမြီးကို ကုပ်ထားချိန်တွင် အပြင်ဘက်လက်စွပ်သည် အခွံမာသီးကို ပြုပြင်ပေးသည်။

2. အကြိုတင်းကျပ်သည့် ဖဲချပ်- ချိတ်ဆက်ထားသောပြားများကြားရှိကွက်လပ်များကိုဖယ်ရှားရန် ကနဦးတင်းကျပ်မှုအတွက် ချိန်ညှိနိုင်သော လျှပ်စစ် သို့မဟုတ် လက်စွဲလက်ကိုင်ပလွာ။

3. Spline အမြီးထုတ်ယူသူ- နောက်ဆုံးတင်းကျပ်ပြီးနောက် ကျန်နေသော အမြီးပိုင်းအပိုင်းအစများကို ဖယ်ရှားသည်။

4. Torque စမ်းသပ်ကိရိယာ- တင်းကျပ်သော torque နှင့် pre-tension force ကို နမူနာစစ်ဆေးခြင်းအတွက်။

5. အကာအကွယ်ပစ္စည်းများနှင့် အမှတ်အသားဘောပင်များ- လွဲချော်သွားသော သို့မဟုတ် ထပ်ခါတလဲလဲ တည်ဆောက်မှုကို ရှောင်ရှားရန် အဆစ်များကို တင်းကျပ်ပြီးနောက် အဆစ်များကို မှတ်သားပါ။

(၄) ထုပ်ပိုးမှုနှင့် နည်းပညာဆိုင်ရာစာရွက်စာတမ်းများ

1. သီးခြားအစိတ်အပိုင်းများအစား အစုံအလင်ဖြင့် အစုံအလင်ဖြင့် သတ်မှတ်ချက်နှင့် အရှည်အလိုက် ထုပ်ပိုးထားသည်။

2. အသုတ်တစ်ခုစီကို ထုတ်ကုန်လက်မှတ်၊ ပစ္စည်းစမ်းသပ်မှုအစီရင်ခံစာ၊ torque & axial force test report နှင့် friction coefficient စစ်ဆေးရေးအစီရင်ခံစာတို့နှင့်အတူ ပူးတွဲပါရှိသည်။

3. အရန်ဖွဲ့စည်းပုံနှင့် တပ်ဆင်ခြင်း လိုအပ်ချက်များ

1. ချိတ်ဆက်ထားသော ပန်းကန်ပြား အဆက်အသွယ် မျက်နှာပြင်များ- သတ်မှတ်ထားသော စလစ်ကပ်ခြင်း ကိန်းဂဏန်းများ ပြည့်မီစေရန် တပ်ဆင်ခြင်းမပြုမီ သဲပေါက်ကွဲမှု၊ ပစ်ခတ်မှု ပေါက်ကွဲမှု၊ ကြိတ်ခြင်း သို့မဟုတ် ထိန်းချုပ်ထားသော သံချေးတက်ခြင်း ကုသမှုကို လုပ်ဆောင်ပါ။

2. တင်းကျပ်ခြင်း- ပြီးပြည့်စုံသော ကနဦးတင်းကျပ်မှု ပထမဦးစွာ တင်းကျပ်ပြီးနောက် နောက်ဆုံးတင်းကျပ်ခြင်း။ ကြီးမားသော ဧရိယာ အဆစ်များအတွက် အလယ်မှ အနီးတစ်ဝိုက်သို့ ကပ်ပါ။

3. အပိုပစ္စည်းများ- စုစုပေါင်းပရောဂျက်သုံးစွဲမှုအပေါ်အခြေခံ၍ ထပ်တူကျသောသတ်မှတ်ချက်များ၏ 3% မှ 5% အပိုပစ္စည်းများကို ပြင်ဆင်ပါ။

4. Classification Supplement

1. ဝန်ဆောင်မှုအခြေအနေဖြင့်

· Standard အမျိုးအစား- စက်မှုစက်ရုံများ၏ ပင်မဖွဲ့စည်းပုံဆိုင်ရာ အဆစ်များနှင့် အထပ်ပေါင်းများစွာ သံမဏိအဆောက်အဦများ

· သံချေးတက်ခြင်း အမျိုးအစား- ပြင်ပသံမဏိ အဆောက်အဦများ၊ ပိုက်စင်များနှင့် ကမ်းရိုးတန်း အဆောက်အဦများ

1. အလျားစီးရီးအလိုက်

· အတို-အရှည် စီးရီး- ပါးလွှာသော ပန်းကန်ပြားကို ပေါင်းခြင်းအတွက်

· ရှည်လျားသောစီးရီး- အလွှာပေါင်းစုံ အထူချိတ်ဆက်ထားသော ပန်းကန်အဆစ်များအတွက်

5. ရိုးရှင်းသောခြားနားချက်- Torque Shear Bolts နှင့် Hexagon High Strength Bolts ကြီးများ

အဓိက အားသာချက်များ

1. တိကျပြီး ထိန်းချုပ်နိုင်သော တင်းကျပ်မှု- spline အမြီးဖြတ်တောက်ခြင်း ပြီးစီးမှုသည် တင်းကြပ်မှုအောက် သို့မဟုတ် တင်းကျပ်လွန်းသည့် ပြဿနာများကို ဖယ်ရှားပေးကာ ပုံမှန်ဖိအားနှင့် တည်ငြိမ်သောချိတ်ဆက်မှုစွမ်းဆောင်ရည်အတွက် စံမညီသောဖိအားကို ညွှန်ပြသည်။

2. ထိရောက်မှုမြင့်မားသော ရိုးရှင်းသောတည်ဆောက်မှု- အထူးလျှပ်စစ် torque shear wrench သည် လူတစ်ဦးချင်း အမြန်တည်ဆောက်မှုအတွက် လည်ပတ်မှုတစ်ခုတွင် တင်းကြပ်ခြင်းနှင့် အမြီးဖြတ်တောက်ခြင်းကို ပြီးမြောက်စေပြီး၊ ကြီးမားသော ဆဋ္ဌဂံတုံးများနှင့် နှိုင်းယှဉ်ပါက တည်ဆောက်မှုအမြန်နှုန်းကို နှစ်ဆတိုးစေသည်။

3. အလွယ်တကူလက်ခံနိုင်စေရန်အတွက် ဖြတ်တောက်ခြင်းဆန့်ကျင်ထောင့်များ- ဖြတ်တောက်ထားသောအမြီးသည် ထင်ရှားသောအရည်အချင်းပြည့်မီသောအမှတ်အသားတစ်ခုအဖြစ်ဆောင်ရွက်သည်။ လွတ်သွားသော သို့မဟုတ် တင်းကျပ်မှုအတုများကို ရှောင်ရှားရန်၊ ပရောဂျက်လက်ခံမှုကို အလွန်ရိုးရှင်းလွယ်ကူစေရန် စစ်ဆေးရေးမှူးများသည် တင်းကျပ်မှုကို အပြည့်အ၀ ဆုံးဖြတ်နိုင်သည်။

4. သာလွန်သောတံဆိပ်ခတ်ခြင်းနှင့် ငလျင်ဒဏ်ခံနိုင်မှု- အနီးကပ်တပ်ဆင်ထားသော ပွတ်တိုက်မှုမျက်နှာပြင်များသည် အလွန်ကောင်းမွန်သော ချော်လဲခြင်း၊ တုန်ခါမှုဆန့်ကျင်ခြင်းနှင့် ပင်ပန်းနွမ်းနယ်မှုကို ဆန့်ကျင်ပေးစွမ်းနိုင်ပြီး အထပ်မြင့်သံမဏိတည်ဆောက်ပုံများ၊ လေးလံသောအပင်များနှင့် သံမဏိတံတားများအတွက် ရေရှည်ပြောင်းလဲနေသောဝန်များအောက်တွင် လျော့ရဲမှုကို ခံနိုင်ရည်ရှိသည်။

5. မြင့်မားသောကြာရှည်ခံမှုနှင့်ဘေးကင်းရေးအချက်- အစိတ်အပိုင်းတစ်ခုလုံးသည် သာမာန်ဝန်ထမ်းသောအဆစ်များထက် အဆပေါင်းများစွာပိုမိုမြင့်မားသော tensile, shear နှင့် compressive strength ရှိသော အစိတ်အပိုင်းတစ်ခုလုံးကို quenched & tempered 10.9 high strength material ကိုလက်ခံပါသည်။

Torque Shear High Strength Structural Bolts များ၏ မတူညီသော ပေါ်လွင်ချက်များ

ကြီးမားသော ဆဋ္ဌဂံ မြင့်မားသော ခိုင်ခံ့သော bolts များ၊ သာမန်ကြမ်းသော bolts များနှင့် တိကျသော bolts များနှင့် နှိုင်းယှဉ်ပါက၊ အားသာချက်များနှင့် သက်ဆိုင်သော ကန့်သတ်ချက်များကို ဆောက်လုပ်ရေး၊ ဝန်ထမ်း၊ တိကျမှု၊ လက်ခံမှု၊ လည်ပတ်မှုကုန်ကျစရိတ်နှင့် လုပ်ငန်းခွင်အခြေအနေအလိုက် လိုက်လျောညီထွေဖြစ်စေမည့် အတိုင်းအတာခြောက်ခုမှ အမျိုးအစားခွဲထားသည်။

1. တင်းကျပ်ခြင်း ထိန်းချုပ်မှု- ပေါ့ဆမှုမရှိသော လူသားအမှား (core highlight) ဖြင့် အလွန်မြင့်မားသော ကြိုတင်တင်းကြပ်မှု တိကျမှု

1. အမြင်အာရုံဖြင့် သော့ခတ်ခြင်းကို ပြုပြင်ထားသော ရုန်းအား- နောက်ဆုံး တင်းကျပ်မှုကို ညှပ်အရိုးနှင့် အမြီးအမြီးတို့က စက်ပိုင်းဆိုင်ရာအရ ကန့်သတ်ထားသည်။ Pre-tension force ကို အော်ပရေတာကျွမ်းကျင်မှုမှ လွှမ်းမိုးမှုမရှိဘဲ အစိတ်အပိုင်းဖွဲ့စည်းပုံဖြင့် သတ်မှတ်သည်။ ဖြတ်တောက်ခြင်း ပြီးစီးမှုသည် အရည်အချင်းပြည့်မီသော တပ်ဆင်မှုနှင့် ညီမျှသည်၊ ဆိုက်ပေါ်တွင် သာမန်မျက်စိဖြင့် မြင်နိုင်သည်။ ကြီးမားသော ဆဋ္ဌဂံတုံးများသည် torque wrench သို့မဟုတ် rotation angle တည်ဆောက်မှုအပေါ်တွင် မူတည်ပြီး၊ အဆစ်တိုင်းအတွက် တူရိယာနမူနာစစ်ဆေးခြင်း လိုအပ်ပြီး ကြီးမားသောအဆက်ဖြတ်ခြင်းအတွက် ချိန်ညှိခြင်းအတွက် ကြီးမားသောအကြိုတင်းမာမှုနှင့်အတူ၊

2. တည်ငြိမ်သောကြိုတင်တင်းမာမှုစွမ်းဆောင်ရည်- တူညီသောသတ်မှတ်ချက်၏အကြိုတင်းမာမှုသွေဖည်မှုကို ±5% အတွင်း ထိန်းချုပ်ထားပြီး ကြီးမားသော ဆဋ္ဌဂံပုံးများ၏ ±10% ထက် များစွာသာလွန်သည်။ ချိတ်ဆက်ထားသောအုပ်စုများပေါ်တွင် တူညီသောဖိစီးမှုဖြန့်ဝေမှုသည် တစ်ခုတည်းသော bolt overload သို့မဟုတ် မလုံလောက်သောတင်းကျပ်မှုကို တားဆီးသည်။

3. တင်းကျပ်လွန်းခြင်း နှင့် တင်းကျပ်မှု အားနည်းခြင်းများကို ဖယ်ရှားပါ - တင်းကျပ်မှု မလုံလောက်ခြင်းကြောင့် ကြီးမားသော ထုထည်ကြီးမားသော သံမဏိဖွဲ့စည်းပုံ အဆစ်များအတွက် သင့်လျော်သော အလွန်အကျွံ torque သို့မဟုတ် ချိတ်ဆက်မှု ချို့ယွင်းမှုမှ ချည်မျှင်များ ပျက်စီးခြင်း သို့မဟုတ် ချိတ်ဆက်မှု ချို့ယွင်းမှု ဖြစ်နိုင်ခြေမရှိပါ။

2. ဆောက်လုပ်ရေးထိရောက်မှု- ရိုးရှင်းသောလုပ်ထုံးလုပ်နည်းများ၊ တိုးတက်မှုပိုမိုမြန်ဆန်ပြီး လုပ်သားစရိတ်သက်သာခြင်း။

1. ရိုးရှင်းသော စံလုပ်ငန်းအသွားအလာ- ကနဦးတင်းကျပ်မှုနောက်တွင် ထပ်ခါတလဲလဲ torque calibration သို့မဟုတ် site တွင် torque record ဖြည့်ခြင်းမပြုဘဲ အဆင့်တစ်ဆင့်တွင် အပြီးသတ်တင်းကြပ်ခြင်းဖြင့် အပြီးသတ်သည်။ ကြီးမားသော ဆဋ္ဌဂံတုံးများသည် မကြာခဏ ဖဲချပ်များကို ချိန်ညှိခြင်း၊ တစ်ချက်ချင်း စမ်းသပ်ခြင်းနှင့် ရှုပ်ထွေးသော လုပ်ထုံးလုပ်နည်းများဖြင့် ပုံစံသွင်းခြင်း လိုအပ်ပါသည်။

2. လူတစ်ဦးတည်း လုပ်ကိုင်နိုင်မှု မြင့်မားသည်- လိုက်ဖက်ညီသော သီးသန့်လျှပ်စစ်လက်တံသည် စဉ်ဆက်မပြတ်လည်ပတ်မှုကို ပံ့ပိုးပေးသည်၊ ညီမျှသော အင်ဂျင်နီယာထုထည်အတွက် 20% ~ 35% တိုတောင်းစေကာ၊ ကြီးမားသော စက်ရုံများနှင့် အထပ်မြင့်သံမဏိအဆောက်အဦများတွင် ထင်ရှားသော အားသာချက်များရှိသည်။

3. ရိုးရှင်းသော site အစိတ်အပိုင်းစီမံခန့်ခွဲမှု- bolt တစ်ခု၊ nut နှင့် washer တစ်ခု၏ Standard configuration သည် ရောနှောခြင်း သို့မဟုတ် ဆုံးရှုံးမှု ဖြစ်နိုင်ခြေနည်းသော လျှော်စက်အကြီးကြီးနှစ်ခုဖြစ်သည့် ဆဋ္ဌဂံတုံးများနှင့် နှိုင်းယှဉ်ပါ။

3. ချိတ်ဆက်မှုစွမ်းဆောင်ရည်- ချော်လဲခြင်း၊ တုန်ခါမှု ဆန့်ကျင်ခြင်းနှင့် ပင်ပန်းနွမ်းနယ်မှု ဆန့်ကျင်နိုင်စွမ်းကို မြှင့်တင်ထားသည်။

1. ယုံကြည်စိတ်ချရသော ပွတ်တိုက်မှုချိတ်ဆက်မှု- လုံလောက်ပြီး တူညီသောကြိုတင်တင်းအားသည် တည်ငြိမ်စလစ်ဆန့်ကျင်ဖက်ကိန်းရှိသော ပြားမျက်နှာပြင်များနှင့် နီးကပ်စွာကိုက်ညီပါသည်။ ကရိန်းစတင်-ရပ်တန့်ခြင်း၊ လေတုန်ခါမှုနှင့် စက်ပစ္စည်းလည်ပတ်မှုကဲ့သို့သော ရွေ့လျားနေသောဝန်များအောက်တွင် လျော့ရဲမှုကို ခံနိုင်ရည်ရှိပြီး ဆဋ္ဌဂံကြီးများနှင့် သာမန်ရိုးတံများထက် ပင်ပန်းနွမ်းနယ်မှုကို ခံနိုင်ရည်ရှိသည်။

2. မြင့်မားသော အဆစ်များ တောင့်တင်းမှု- ထိန်းချုပ်နိုင်သော အလုံးစုံ ရွှေ့ပြောင်းခြင်းနှင့် သံမဏိဖွဲ့စည်းပုံများ၏ ကွဲလွဲမှုနှင့်အတူ ဝန်အောက်တွင် အနိမ့်ဆုံး အဆစ်ပုံပျက်ခြင်း ၊ အထပ်မြင့် သံမဏိဘောင်များ၊ ကရိန်းခါးပတ်များနှင့် သံမဏိတံတားများ အပါအဝင် အရေးကြီးသော ဝန်ထမ်းရာထူးများအတွက် သက်ဆိုင်ပါသည်။

3. bearing-type force transfer နှင့် သက်ဆိုင်ခြင်းမရှိပါ- ထုတ်ကုန်နှစ်ခုစလုံးသည် 10.9 grade high strength bolts များဖြစ်ပြီး Torque Shear High Strength Structural Bolts များသည် ရှင်းလင်းသောဒီဇိုင်းပိုင်းခြားမှုရှိသော ပွတ်တိုက်မှုအမျိုးအစားချိတ်ဆက်မှုအတွက်သာ ဒီဇိုင်းထုတ်ထားပါသည်။ သာမန် bolts များသည် အဓိကအားဖြင့် ချော်လဲခြင်း နှင့် တုန်ခါမှု ဆန့်ကျင်ခြင်း စွမ်းဆောင်ရည် ညံ့ဖျင်းသော bearing မှတဆင့် ဝန်ကို လွှဲပြောင်းပေးပါသည်။

4. လက်ခံမှုနှင့် အရည်အသွေးထိန်းချုပ်မှု- စစ်ဆေးရန် လွယ်ကူပြီး အဆင်ပြေသော အရည်အသွေးကို ခြေရာခံနိုင်မှု

1. အမြင်အာရုံလက်ခံမှုစံ- spline အမြီးဖြတ်တောက်ခြင်း အရည်အချင်းအမှတ်အသားအဖြစ် ပြုမူသည်။ လွတ်သွားသော သို့မဟုတ် မပြည့်စုံသောတင်းကျပ်မှုကို တစ်ချက်ချင်းထောက်လှမ်းစစ်ဆေးခြင်းအတွက် ပရော်ဖက်ရှင်နယ်စမ်းသပ်ကိရိယာများမပါဘဲ အကြည့်တစ်ချက်တွင် ဖော်ထုတ်နိုင်သည်၊ ကြီးကြပ်မှုနှင့် ဆိုက်လက်ခံမှု၏ ထိရောက်မှုကို များစွာတိုးတက်စေသည်။ ကြီးမားသောအလုပ်ဝန်နှင့်မကြာခဏအငြင်းပွားမှုများနှင့်အတူကြီးမားသော hexagon bolts ကို torque wrench ဖြင့်ပြန်လည်စစ်ဆေးရပါမည်။

2. Anti-tampering & anti-rework property- ထိန်းချုပ်နိုင်သော ပရောဂျက်အရည်အသွေးကို ထိရောက်စွာ တားဆီးရန်၊ ထိန်းချုပ်နိုင်သော ပရောဂျက်အရည်အသွေးကို နားလည်သဘောပေါက်ပြီး ထိန်းချုပ်နိုင်သော ပရောဂျက်အရည်အသွေးကို နားလည်သဘောပေါက်ကာ ဖြတ်တောက်ပြီးနောက် အမြီးကို ပြန်လည်၍မရနိုင်ပါ။

5. ကျယ်ကျယ်ပြန့်ပြန့် ကုန်ကျစရိတ်နှင့် ဆိုက်စီမံခန့်ခွဲမှု အားသာချက်များ

1. အရန်ပစ္စည်းများနှင့် စက်ပစ္စည်းထည့်သွင်းမှု လျော့နည်းခြင်း- တိကျသော torque testers အများအပြားမလိုအပ်ဘဲ ကနဦးတင်းကျပ်သည့် ဖဲကြိုးနှင့် သီးခြားနောက်ဆုံးညှပ်ဖဲကြိုးများသာ လိုအပ်ပါသည်။ ကြီးမားသော ဆဋ္ဌဂံတုံးများသည် ချိန်ညှိထားသော စမ်းသပ်ကိရိယာများစွာ လိုအပ်ပါသည်။

2. အပိုပစ္စည်းများ စီမံခန့်ခွဲမှု ရှင်းလင်းခြင်း- သတ်မှတ်ချက် ရောစပ်ခြင်း အန္တရာယ်များကို ရှောင်ရှားရန် သတ်မှတ်ချက် ရောစပ်မှု အန္တရာယ်များကို ရှောင်ရှားရန် ပုံသေ သုံးချပ်တွဲ ပေါင်းစပ်ထားသော စက်ရုံမှ တပ်ဆင်မှု အပြည့်အစုံ၊ သာမန်ရိုးတံများနှင့် ကြီးမားသော ဆဋ္ဌဂံတုံးများသည် ရောစပ်နိုင်ခြေ မြင့်မားသော ပြန့်ကျဲနေသော အစိတ်အပိုင်းများကို ပါရှိသည်။

3. ပိုမိုကောင်းမွန်အောင်ပြုလုပ်ထားသော စက်ဝန်းပြည့်ပြည့်စုံစုံကုန်ကျစရိတ်- ယူနစ်ဝယ်ယူမှုစျေးနှုန်းသည် သာမန်ရိုးတံများထက် အနည်းငယ်မြင့်ပြီး ဆဋ္ဌဂံတုံးကြီးများနှင့် နီးစပ်သော်လည်း သိမ်းဆည်းထားသော လုပ်အား၊ စမ်းသပ်အလုပ်၊ ဆောက်လုပ်ရေးကြာချိန်နှင့် ပြန်လည်လုပ်ဆောင်မှုများကြောင့် အကြီးစားပရောဂျက်များအတွက် ကုန်ကျစရိတ်ကို လျှော့ချထားသည်။

6. လုပ်ငန်းအခြေအနေအလိုက် လိုက်လျောညီထွေရှိမှု- အထူးအခြေအနေများတွင် အစားထိုး၍မရသော တန်ဖိုးဖြင့် ပစ်မှတ်ထားသော ဒီဇိုင်း

1. နှစ်သက်သောလျှောက်လွှာအခြေအနေများ- အထပ်မြင့်သံမဏိအလင်းတန်း-ကော်လံအဆစ်များ၊ စက်မှုစက်ရုံကရိန်းခါးပတ်များ၊ အရှည်လျားလျားများ၊ သံမဏိနေရာများနှင့် အမြဲတမ်းချိတ်ဆက်မှုအဆစ်များ သမရိုးကျပုံစံပြောင်းလဲနေသော loads များ။

2. ပတ်ဝန်းကျင်နှင့် လိုက်ဖက်ညီမှု- phosphating၊ hot-dip galvanizing နှင့် Dacromet အပါအဝင် မျက်နှာပြင် ကုသမှုများစွာကို မိုးလုံလေလုံ၊ လေဟာပြင်နှင့် ကမ်းရိုးတန်း အဆိပ်သင့်သော ပတ်ဝန်းကျင်များတွင် ရရှိနိုင်ပါသည်။

7. အားနည်းချက်များနှင့် လျှောက်လွှာကန့်သတ်ချက်များ

1. နောက်ဆုံးတင်းကျပ်မှုအတွက် လိုအပ်သော တစ်ဖက်သတ်အလုပ်နေရာ- spline အမြီးများကို ကုပ်ရန် ပြင်ပနေရာ လိုအပ်သည်။ အပြည့်အ၀ အလုံပိတ်ကျဉ်းမြောင်းသော မျက်မမြင်ဇုန်များသည် တစ်ခုတည်းသောရွေးချယ်စရာဖြစ်ပြီး ကြီးမားသော ဆဋ္ဌဂံတံတိုများဖြစ်သည့် ဤထုတ်ကုန်ကို လက်ခံမရနိုင်ပါ။

2. ဖြုတ်တပ်၍မရသော & ပြန်သုံး၍မရသော- ဘော်လီများသည် အမြီးဖြတ်တောက်ပြီးနောက် အမှိုက်ဖြစ်လာသည်၊ ပြုပြင်ထိန်းသိမ်းမှု၊ ပြန်လည်တည်ဆောက်မှု သို့မဟုတ် ယာယီတပ်ဆင်ခြင်းအတွက် မသင့်လျော်ပါ။ အကဲဖြတ်ပြီးနောက် ကြီးမားသော ဆဋ္ဌဂံတံများကို ဖြုတ်ပြီး ပြန်သုံးနိုင်သည်။

3. ကန့်သတ်သတ်မှတ်ချက်လွှမ်းခြုံမှု- ပင်မရေစီးကြောင်းအရွယ်အစား M16~M30၊ ကြီးမားသော ဆဋ္ဌဂံတုံးများထက် အရွယ်အစားပိုကြီးပြီး စံမဟုတ်သော အရှည်ရွေးချယ်စရာများ နည်းပါးသည်။

4. Dedicated tool မဖြစ်မနေလိုအပ်သည်- အထူး torque shear wrench သည် မသင်မနေရ၊ ယေဘုယျအားဖြင့် torque wrenches များသည် တည်ဆောက်မှုကို ပြီးမြောက်အောင် မလုပ်နိုင်ပါ။

8. ပုံစံတူ ချိတ်ဆွဲထားသော ထုတ်ကုန်များ၏ နှိုင်းယှဉ်ချက်ဇယား

9. ရွေးချယ်ရေး လမ်းညွှန်ချက်များ

1. Torque Shear High Strength Structural Bolts ကိုရွေးချယ်ပါ- လုပ်ငန်းခွင်မျက်နှာပြင်၊ အစုလိုက်အပြုံလိုက်အဆစ်များ၊ ရွေ့လျားနေသောဝန်နှင့် ပင်ပန်းနွမ်းနယ်မှုမြင့်မားသောလိုအပ်ချက်များ၊ ဆောက်လုပ်ရေးနှင့် လက်ခံနိုင်မှုထိရောက်မှုကို ဦးစားပေးသော အမြဲတမ်းပွတ်တိုက်ချိတ်ဆက်မှုများ။

2. ကြီးမားသော ဆဋ္ဌဂံဘောများကို ရွေးချယ်ပါ- ကျဉ်းမြောင်းသော အလုံပိတ်နေရာ၊ နောက်ပိုင်းတွင် ပြုပြင်ထိန်းသိမ်းမှုနှင့် ဖြုတ်တပ်ရန် လိုအပ်သော အဆစ်များ၊ အရွယ်အစားကြီးမားသော bolt သတ်မှတ်ချက်များ။

3. သာမာန် bolts ကိုရွေးချယ်ပါ- စလစ် သို့မဟုတ် dynamic load လိုအပ်ချက်များမပါဘဲ ယာယီပြုပြင်ခြင်း၊ ဒုတိယအစိတ်အပိုင်းများကိုသာ ရွေးချယ်ပါ။

ဆိုက်တွင်း ဆောက်လုပ်ရေးလုပ်ငန်းစဥ်

အသုံးပြုနိုင်သော စံချိန်စံညွှန်းများ- သံမဏိဖွဲ့စည်းတည်ဆောက်ပုံ အရည်အသွေးအတွက် GB 50205-2020 လက်ခံမှုစံနှုန်း၊ JGJ 82။ 10.9 အဆင့် ပွတ်တိုက်မှုအမျိုးအစား Torque Shear High Strength Structural Bolts အတွက်။ ခြုံငုံလုပ်ထုံးလုပ်နည်း- ဆောက်လုပ်ရေးပြင်ဆင်မှု → ဆက်သွယ်ရန် မျက်နှာပြင် ကုသမှု → Bolt ရွေးချယ်မှုနှင့် ကိုက်ညီမှု → ကနဦး တင်းကျပ်ခြင်း → နောက်ဆုံး တင်းကျပ်ခြင်း → ကျန်ရှိသော အမြီးသန့်ရှင်းရေး → အရည်အသွေး လက်ခံမှု

1. ဆောက်လုပ်ရေးအကြိုပြင်ဆင်မှု

(၁) နည်းပညာနှင့် ပစ္စည်းပြင်ဆင်ခြင်း။

1. ဆောက်လုပ်ရေးပုံများ၊ အဆစ်ပုံစံများ၊ bolt သတ်မှတ်ချက်များ (အချင်း + အလျား)၊ ဒီဇိုင်းအကြိုတင်းမာမှု နှင့် ချော်ရည်ကျခြင်း ကိန်းဂဏန်းလိုအပ်ချက်များကို စစ်ဆေးပါ။

2. တူညီသောအသုတ်များ၏ အပြည့်အဝလိုက်ဖက်သော bolt စည်းဝေးပွဲများကို လက်ခံပါ။ မတူညီသောအသုတ်များ၊ သတ်မှတ်ချက်များ သို့မဟုတ် အစိတ်အပိုင်းတစ်ခုတည်းကို သီးခြားအသုံးပြုခြင်းကို တားမြစ်ထားသည်။ ထုတ်ကုန်လက်မှတ်များ၊ axial force နှင့် friction coefficient စမ်းသပ်မှုအစီရင်ခံစာများကို စစ်ဆေးပါ။

3. စုစုပေါင်းသုံးစွဲမှုအပေါ်အခြေခံ၍ ထပ်တူသတ်မှတ်ချက်များ၏ 3% ~ 5% အားလပ်ချိန် bolt များကို ပြင်ဆင်ပါ။

4. ဆီညစ်ညမ်းခြင်း၊ သံချေးတက်ခြင်းနှင့် တိုက်မိခြင်းပျက်စီးခြင်းမှရှောင်ရှားရန် ချည်အကာအစွပ်များပါသော အခြောက်ဂိုဒေါင်တွင် ဘူးများကို သိမ်းဆည်းပါ။

(၂) Surface Treatment ကို ဆက်သွယ်ပါ။

1. အောက်ဆိုဒ်စကေး၊ သုတ်ဆေး၊ ဆီနှင့် သဲသောင်ဖြင့် ဖောက်ထုတ်ခြင်း၊ ပစ်ဖောက်ခြင်း၊ ကြိတ်ခြင်း သို့မဟုတ် ထိန်းချုပ်ထားသော သံချေးတက်ခြင်းမှ ဖယ်ရှားပါ။

2. ဒီဇိုင်းလိုအပ်ချက်များနှင့် ကိုက်ညီကြောင်း သေချာစေရန် အသုတ်နမူနာပြန်လည်စစ်ဆေးခြင်းကို လုပ်ဆောင်ပါ။

3. အစိတ်အပိုင်းများမတပ်ဆင်မီ ပွတ်တိုက်မှုမျက်နှာပြင်များကို သန့်ရှင်းခြောက်သွေ့အောင်ထားပါ။ မိုးရွာချိန် သို့မဟုတ် နှင်းကျသည့် အခြေအနေအောက်တွင် ဆောက်လုပ်ရေးကို ရပ်ဆိုင်းပါ။

(၃) Tools & Operator များ

1. ကိရိယာများ- ချိန်ညှိနိုင်သော ကနဦး torque wrench၊ သီးသန့်လျှပ်စစ် torque shear နောက်ဆုံးတင်းကျပ်သည့် wrench၊ spline tail extractor၊ marking pen နှင့် feeler gauge။

2. တည်ဆောက်ခြင်းမပြုမီ နောက်ဆုံးတင်းကျပ်သော ဖဲထုပ်ကို ချိန်ညှိပြီး စမ်းသပ်ပါ။ အော်ပရေတာများသည် တရားဝင်လက်မှတ်များကိုင်ဆောင်ထားပြီး အလုပ်အကြိုနည်းပညာဆိုင်ရာထုတ်ဖော်မှုကို လက်ခံရရှိရမည်ဖြစ်သည်။

(၄) Bolt Length Selection Principle

တင်းကျပ်မှုအပြည့်ဖြင့် 2~3 ကြိုးများကို nut အပြင်ဘက်တွင် ဖြန့်ကျက်ထားရပါမည်။ ချိတ်ဆက်ထားသောပြားများ၏ စုစုပေါင်းအထူအရ တိကျသောအရှည်ကို ရွေးချယ်ပါ။ အလွန်ရှည်သော သို့မဟုတ် တိုတောင်းသော bolts များကို တားမြစ်ထားသည်။

2. Component Assembly & Bolt ထည့်သွင်းခြင်း။

1. သံမဏိအစိတ်အပိုင်းများကို လွှင့်တင်ပြီး ယာယီပြင်ဆင်ပါ၊ ဝင်ရိုး၊ အမြင့်နှင့် ဒေါင်လိုက်ကို ချိန်ညှိပါ။ feeler gauge ဖြင့် ပန်းကန်ကွက်လပ်များကို စစ်ဆေးပါ။ ကွာဟချက် 1.0 မီလီမီတာ ကျော်လွန်ပါက သတ်မှတ်ချက်တစ်ခုအတွက် အရန်ပြားများကို ထည့်ပါ။

2. တူညီသော bolt ထည့်သွင်းခြင်း ဦးတည်ချက်ကို ထိန်းသိမ်းပါ (ယေဘုယျအားဖြင့် အတွင်းဘက်မှ အပြင်ဘက်သို့)။ ဓာတ်ငွေ့ဖြတ်တောက်ခြင်း ဖြင့် အပေါက်ဖောက်ခြင်းကို တားမြစ်ထားသည်။ နည်းပညာအစီအစဥ်အလိုက် စံလွန်သောအပေါက်သွေဖည်မှုကို ပြုပြင်ပါ။

3. အဝတ်လျှော်စက်ကို အခွံမခွာဘဲ အခွံခွာပြီး အသာထားလိုက်ပါ။

4. ယာယီ bolts / drift pins များမှတဆင့် ယာယီပြုပြင်ခြင်း- ယာယီ bolts များသည် အဆစ်တစ်ခုစီတွင် စုစုပေါင်း အပေါက်များ၏ 1/3 ထက်မနည်း၊ အနည်းဆုံး 2 sets ရှိသည်။

3. ကနဦးတင်းကျပ်ခြင်း (မဖြစ်မနေလုပ်ထုံးလုပ်နည်း)

1. လုပ်ဆောင်ချက်- အဆက်ပြတ်နေသော နောက်ဆုံး တင်းကျပ်သည့် torque တန်ဖိုးများကို လျှော့ချရန်အတွက် ပန်းကန်ပြားကွာဟမှုနှင့် လွဲမှားနေသော ချိန်ညှိမှုကို ဖယ်ရှားပါ။

2. Initial tightening torque- ဒီဇိုင်း သို့မဟုတ် စံဖြင့်သတ်မှတ်ထားသော၊ ယေဘုယျအားဖြင့် နောက်ဆုံးတင်းကျပ်သည့် torque ၏ 50%။

3. တင်းကျပ်ခြင်း sequence

· တစ်ခုတည်းသောအဆစ် bolt အုပ်စု- အလယ်ဗဟိုမှ ပတ်ဝန်းကျင်နေရာများသို့ အချိုးကျစွာ ချိတ်ပါ။

· ရှည်လျားသော ချုပ်ရိုးများ- အလယ်မှ အစွန်းနှစ်ဖက်ကို ချိတ်ပါ။

1. တင်းကျပ်ပြီး တင်းကြပ်ထားသော ဘောတံများကို ခွဲခြားသိရှိနိုင်စေရန် ကနဦးတင်းပြည့်ပြီးနောက် အခွံမာသီးများနှင့် ဘောလ်ပင်များ၏ အနေအထားများကို အမှတ်အသားပြုပါ။

2. မူအရ တူညီသောနေ့တွင် တပ်ဆင်ထားသော အဆစ်များအတွက် ကနဦးနှင့် နောက်ဆုံး တင်းကြပ်မှုကို ပြီးပြည့်စုံအောင် ပြုလုပ်ပါ။

4. နောက်ဆုံး တင်းကျပ်ခြင်း (Core Procedure)

1. သီးခြားလျှပ်စစ် torque shear wrench ကိုအသုံးပြုပါ- အတွင်းလက်စွပ်က spline အမြီးကို ဆုပ်ကိုင်ထားစဉ် အပြင်ဘက်လက်စွပ်က nut ကို တင်းတင်းကြပ်ကြပ် ကုပ်ထားပြီး၊ ဖဲ့ကို မှန်မှန်စတင်ပါ။

2. spline အမြီးသည် ရိတ်သိမ်းထားသော groove တစ်လျှောက် အလိုအလျောက် ကွဲသွားသည်အထိ torque ကို ဆက်လက်အသုံးပြုပြီး အရည်အချင်းပြည့်မီသော နောက်ဆုံးတင်းကျပ်မှုကို အမှတ်အသားပြုပါ။

3. ပုံမှန်မဟုတ်သော ကိုင်တွယ်မှု

· မကျိုးပဲ့နေသော အမြီးနှင့် မလှုပ်မယှက် ဖဲချပ်- ဖဲပြား၊ ဘော့လုံးအပေါက် အနေအထားနှင့် ပန်းကန်ကွက်လပ်များကို စစ်ဆေးပါ၊ ထို့နောက် ပြန်လည်တည်ဆောက်ပါ။

· Rotating bolt shank- လည်ပတ်မှုကို ချက်ချင်းရပ်လိုက်ပြီး ပြန်လည်တပ်ဆင်ရန်အတွက် ပြီးပြည့်စုံသော bolt တပ်ဆင်မှုအသစ်ဖြင့် အစားထိုးပါ။

1. ကနဦးတင်းကျပ်မှုအဖြစ် ထပ်တူထပ်မျှတင်းကျပ်မှုအစီအစဉ်ကို လိုက်နာပါ။ ပြောင်းပြန် သို့မဟုတ် ခုန်ဆွဲခြင်းအား တားမြစ်ထားသည်။

2. ကနဦးနှင့် တင်းကျပ်မှု အခြေအနေကို ပိုင်းခြားရန် နောက်ဆုံး တင်းကျပ်ပြီးနောက် အဆစ်များကို ပြန်လည် အမှတ်အသားပြုပါ။

5. အထူးလုပ်ငန်းအခြေအနေ ကုသမှု

1. Space-limited positions- torque shear wrench ကို အသုံးမပြုနိုင်ပါက၊ ဒီဇိုင်းနှင့် ကြီးကြပ်ရေးမှူး အတည်ပြုချက်နှင့် ဆောက်လုပ်ရေး မှတ်တမ်းများ အပြည့်အစုံဖြင့် ကြီးမားသော ဆဋ္ဌဂံတုံး စံနှုန်းများအတွက် torque method ကို လက်ခံပါ။

2. ညနှင့် အပူချိန်နိမ့်တည်ဆောက်မှု- လုံလောက်သောအလင်းရောင်နှင့် အပူကိုထိန်းသိမ်းရန် လိုအပ်ပါသည်။ မတည်မငြိမ် torque output ကိုရှောင်ရှားရန် လှည့်ကွက်ကို ကြိုတင်အပူပေးပါ။

3. မိုးရွာပြီးနောက် တည်ဆောက်မှု- ပွတ်တိုက်မှုများသော မျက်နှာပြင်များ အပြည့်အဝခြောက်သွေ့ပြီး မျက်နှာပြင် အခြေအနေကို ပြန်လည်စစ်ဆေးပြီးမှသာ လုပ်ငန်းကို ပြန်လည်စတင်ပါ။

6. ဆောက်လုပ်ရေးနောက်ပိုင်း သန့်ရှင်းရေးနှင့် အချောထည်ပစ္စည်းများ ကာကွယ်ရေး

1. ကျန်နေသော အမြီးအမြီးများကို သီးသန့်ထုတ်ယူသည့်ကိရိယာများဖြင့် ဖယ်ရှားပြီး ကျပန်းစွန့်ပစ်ခြင်းမပြုဘဲ အပိုင်းအစများကို တစ်ပုံစံတည်း စုဆောင်းပါ။

2. ပတ်ဝန်းကျင်ရှိ အမှိုက်များနှင့် ဖုန်မှုန့်များကို သန့်ရှင်းပါ။ ချည်မျှင်များနှင့် အသေးစားခြစ်ရာနေရာများတွင် ပွတ်တိုက်ဆေးကို ပွတ်ပေးပါ။

3. ကြိုတင်တင်းမာမှု ဆုံးရှုံးမှုကို ကာကွယ်ရန် ပြီးစီးသွားသော bolt အဆစ်များပေါ်တွင် ကျပန်းခေါက်ခြင်း၊ ထိခိုက်မှု၊ မီးတောက်ဖြတ်တောက်ခြင်းနှင့် လျှပ်စစ်ဂဟေဆော်ခြင်းများကို ရှောင်ကြဉ်ပါ။

4. bolt ၏ မြင့်မားသော အပူချိန် ယိုယွင်းပျက်စီးခြင်းကို ရှောင်ရှားရန် နောက်ဆက်တွဲ ဂဟေဆော်သည့် လုပ်ဆောင်ချက်များအတွက် အပူလျှပ်ကာကို ယူပါ။

7. အရည်အသွေးစစ်ဆေးခြင်းနှင့် လက်ခံခြင်း။

(၁) အမြင်အာရုံစစ်ဆေးခြင်း အပြည့်အစုံ

1. နောက်ဆုံးတင်းကျပ်ပြီးနောက် spline အမြီးများအားလုံးဖြတ်တောက်; လွဲချော်မှု၊ မပြည့်စုံမှု သို့မဟုတ် တင်းကျပ်မှု အတုမရှိခြင်း။

2. ပျော့ပျောင်းခြင်းသို့မဟုတ် skew မပါဘဲ Bolts နှင့်အခွံမာသီး; နဂိုပုံပန်းသဏ္ဌာန်ရှိသော အခွံမာသီးများ၏ အပြင်ဘက်တွင် ချည်ကြိုး ၂ မှ ၃ ချောင်း။

3. သိသာထင်ရှားသော ကွာဟချက်မရှိဘဲ ပွတ်တိုက်နေသော မျက်နှာပြင်များကို အနီးကပ်တပ်ဆင်ပါ။

(၂)နမူနာပြန်လည်စစ်ဆေးခြင်း။

1. သတ်မှတ်ထားသော အချိုးအစားအလိုက် နမူနာယူထားသော boltsများပေါ်တွင် torque ပြန်လည်စစ်ဆေးခြင်းကို လုပ်ဆောင်ပါ။ torque တန်ဖိုးသည် ခွင့်ပြုနိုင်သော သွေဖည်သည့်အကွာအဝေးအတွင်း ရှိနေပါက အရည်အချင်းပြည့်မီသည်။

2. ရောစပ်ထားသောအတွဲများ သို့မဟုတ် သတ်မှတ်ချက်များမပါဘဲ လိုက်ဖက်ညီသော တပ်ဆင်အသုံးပြုမှုကို အတည်ပြုပါ။

3. ဆောက်လုပ်ရေးမှတ်တမ်းများ၊ စမ်းသပ်မှုအစီရင်ခံစာများနှင့် ဖုံးကွယ်ထားသော လက်ခံမှုစာရွက်စာတမ်းများကို စစ်ဆေးပါ။

(၃) အရည်အသွေးမပြည့်မီသော ကုန်ပစ္စည်းများကို စွန့်ပစ်ခြင်း။

1. လွတ်သွားသည် / တင်းကြပ်ထားသော bolts များ- အရည်အချင်းပြည့်မီသော စံနှုန်းအတိုင်း ဖြည့်တင်းခြင်း

2. အလွန်အကျွံ torque၊ ပျက်စီးနေသော bolts သို့မဟုတ် rotating shanks- အပြည့်ရှိသော bolt အသစ်များကို လုံးဝ အစားထိုးပါ။ ပျက်စီးနေသော ဘောများကို ပြန်လည်တင်းကျပ်ခြင်း သို့မဟုတ် ပြုပြင်ခြင်းကို တားမြစ်ထားသည်။

8. တင်းကျပ်သော ဆောက်လုပ်ရေး တားမြစ်ချက်များ

1. Gas cutting hole ချဲ့ထွင်ခြင်းနှင့် bolts များကို အတင်းအဓမ္မ ထုခြင်းအား တားမြစ်ထားသည်။

2. spline အမြီးဖြတ်တောက်ပြီးနောက် bolts များကို ဖြုတ်ချခြင်း သို့မဟုတ် ပြန်လည်အသုံးပြုခြင်းကို တားမြစ်ထားသည်။

3. မတူညီသော ထုတ်လုပ်သူ သို့မဟုတ် အစုလိုက်အစည်းများမှ bolt များကို ရောနှောခြင်းကို တားမြစ်ထားသည်။

4. ပွတ်တိုက်နေသော မျက်နှာပြင်များပေါ်တွင် ပန်းချီ၊ အင်္ဂတေ သို့မဟုတ် ဆီအကာများကို တားမြစ်ထားသည်။

5. ချိန်ညှိမထားသော သို့မဟုတ် မှားယွင်းနေသည့် နောက်ဆုံးတင်းကျပ်သော လက်ကိုင်တုတ်များကို အသုံးပြုခြင်းကို တားမြစ်ထားသည်။

ရိုးရှင်းသော ဆောက်လုပ်ရေးလုပ်ငန်းအသွားအလာ အကျဉ်းချုပ်

ဆောက်လုပ်ရေးပြင်ဆင်မှု → ဆက်သွယ်ရန် မျက်နှာပြင် ပြုပြင်ခြင်း → အစိတ်အပိုင်း ပြုတ်ခြင်းနှင့် ယာယီ ပြင်ဆင်ခြင်း → Bolt ထည့်သွင်းခြင်း → ကနဦး တင်းကျပ်ခြင်း → အမှတ်အသား → နောက်ဆုံး တင်းကျပ်ခြင်း (Spline Tail ဖြတ်တောက်ခြင်း) → ပြန်လည် အမှတ်အသား → အကြွင်းအကျန် အမြီး သန့်ရှင်းရေး → ကုန်ပစ္စည်း အချောထည် ကာကွယ်ရေး → အပြည့်အဝ ကြည့်ရှုစစ်ဆေးခြင်း - + ဆန်းစစ်ခြင်း

Torque Shear High Strength Structural Bolts များ၏ Core Performance Parameters

10.9S အဆင့်အတွက် GB/T 3632-2008 နှင့် လိုက်နာခြင်း၊ ဒီဇိုင်းနှင့် လက်ခံခြင်းအတွက် မဖြစ်မနေ ညွှန်းကိန်းများ၊ ပင်မအရွယ်အစား M16～M30 နှင့် သက်ဆိုင်ပါသည်။ ပြီးပြည့်စုံသော တပ်ဆင်မှုတစ်ခုတွင် ဘော့လုံး ၁ လုံး၊ အခွံမာသီး ၁ လုံးနှင့် အဝတ်လျှော်စက် ၁ လုံး ပါဝင်သည်။

1. ကုန်ကြမ်းနှင့် အပူကုသမှု

· Bolt ပစ္စည်း- အရွယ်အစားများအတွက် ML20MnTiB ≤M24; အရွယ်အစားများအတွက် 35VB / 35CrMo ≥M27

· အခွံမာသီးနှင့် အဝတ်လျှော်ပစ္စည်း- 10H အဆင့် nut (35CrMo / 45# သံမဏိ); 45# စတီးလ်လျှော်စက်

· အပူကုသမှု- ငြိမ်းသတ်ခြင်း + အပြည့်အဝ ငြိမ်းသတ်ခြင်းအတွက် အပူချိန်မြင့်ခြင်း၊ မာကျောမှု- Bolt 32～38HRC၊ Nut 35～45HRC၊ Washer 35~45HRC

2. 10.9S အဆင့် Bolts များ၏ စက်ပိုင်းဆိုင်ရာ ဂုဏ်သတ္တိများ

3. 10.9S အဆင့်အတွက် Standard Pre-tension Force (P, kN)

4. Torque Coefficient (K)

· Standard range : 0.110～0.150 (ပတ်ဝန်းကျင်အပူချိန် 10～35℃)

· ကွဲပြားသောကိန်းဂဏန်း- ≤3% (နမူနာအုပ်စု 5 ခု၊ အုပ်စုတစ်ခုလျှင် တင်းကျပ်မှု 8 ခု)

· တွက်ချက်မှုပုံသေနည်း- K=T/(P·d) (T = နောက်ဆုံးတင်းကျပ်သည့် ရုန်းအား၊ P = ကြိုတင်တင်းကြပ်မှုစွမ်းအား၊ d = အမည်ခံကြိုးအချင်း)

5. Thread & Dimensional တိကျမှု

· Bolt thread: အတန်းအစား 6g (အလယ်အလတ်အချင်း ခံနိုင်ရည် ±0.02 mm)

· အခွံမာကြိုး- အတန်းအစား 6H

· အရေးပါသော ဖြတ်တောက်ခြင်း groove: Groove depth tolerance ±0.1 mm; ထိန်းချုပ်နိုင်သော အရိုးကျိုးမှုအတွက် အချင်း 15% မှ 20% ပိုသေးငယ်သည်။

· Nut bearing မျက်နှာပြင် ဒေါင်လိုက်: ≤1°

· Bolt အရှည်ခံနိုင်ရည်: ± 2 မီလီမီတာ; ခါးဖြောင့်မှု ≤1‰

6. Anti-slip & Connection စွမ်းဆောင်ရည်

· လိုအပ်သောစလစ်ဆန့်ကျင်ရေးကိန်း μ: ≥0.45 (သဲဖြင့် ဗုံးခွဲခြင်း/ရိုက်ချက် ပေါက်ကွဲမှုပြီးနောက်)

· Pre-tension dispersion- torque shear method အတွက် ≤±8%၊ pure torque method ၏ ±15% ထက် ပိုကောင်းသည်

· ပင်ပန်းနွမ်းနယ်မှုစွမ်းဆောင်ရည်- မြင့်မားသောကြိုတင်တင်းကြပ်မှုစွမ်းအားသည် နှိုင်းယှဥ်ချော်မှုကို တားဆီးပေးကာ ပင်ပန်းနွမ်းနယ်မှုကို 30% ကျော်အထိ မြှင့်တင်ပေးသည်။

7. Surface Treatment & Anti-corrosion စွမ်းဆောင်ရည်

1. Phosphating (ပင်မရေစီးကြောင်း): ဖလင်အထူ 5～15 μm၊ အိမ်တွင်းပတ်ဝန်းကျင်အတွက် တည်ငြိမ်သောပွတ်တိုက်မှုကိန်း

2. Hot-dip galvanizing- လေဟာပြင်နှင့် ကမ်းရိုးတန်းဒေသများအတွက် ဇင့်အလွှာအထူ ≥85 μm; ချည်နှောင်ခြင်းကို ရှောင်ရှားရန် သွပ်ရည်စိမ်ပြီးနောက် ချည်ကို ပြန်ပုတ်ပါ။

3. Dacromet အပေါ်ယံပိုင်း- ဖလင်အထူ 6 မှ 10 μm သည် လေးလံသော သံချေးတက်မှု အခြေအနေများအတွက်၊ သံချေးတက်ခြင်း ဆန့်ကျင်ရေး ဝန်ဆောင်မှုသက်တမ်းသည် 5 ဆနှင့်အထက် တိုးမြင့်လာပါသည်။

8. နောက်ဆုံး တင်းကျပ်သော ထိန်းချုပ်မှုနှင့် လက်ခံမှု စံနှုန်း

· ဖြတ်တောက်ခြင်း torque အရည်အချင်း စံ- Spline အမြီးသည် shear groove တစ်လျှောက် ကွဲသွားသည်၊ pre-tension force သည် ဒီဇိုင်းတန်ဖိုး၏ 95% မှ 105% သို့ ရောက်ရှိသည်

· အရည်အသွေးပြည့် ချည်မျှင်ထိတွေ့မှု- nut အပြင်ဘက်တွင် 2~3 ကြိုးများ အပြည့်အစုံ

· ဆောက်လုပ်ရေးတိကျမှု- torque shear နည်းလမ်း ≤0.08 ၏ Pre-tension dispersion coefficient ၊ pure torque method ၏ 0.22 ထက် များစွာနိမ့်သည်
