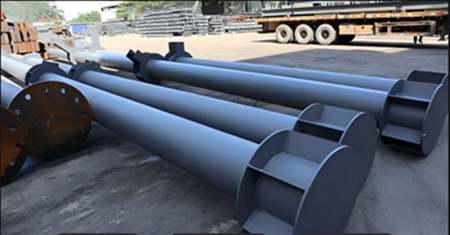

အဝိုင်းစတီးကော်လံများသည် ဒေါင်လိုက်ဝန်ထမ်းသည့်ဖွဲ့စည်းပုံဆိုင်ရာအဖွဲ့ဝင်များဖြစ်ပြီး အဓိကအားဖြင့် စက်ဝိုင်းအခေါင်းပေါက်စတီးပြွန်များဖြင့် ဖွဲ့စည်းထားသည်။ အင်ဂျင်နီယာအသုံးအဆောင်များတွင်၊ ၎င်းတို့သည် အဓိကအားဖြင့် axial compression ကိုခံနိုင်ရည်ရှိပြီး ကွေးညွှတ်သည့်အခိုက်အတန့်များ၊ torsional moments နှင့် structural configuration ပေါ်မူတည်၍ အခြားသောပေါင်းစပ်ဝန်များကို လိုက်လျောညီထွေဖြစ်စေသည်။ ဤကော်လံများကို ချောမွေ့စွာ သို့မဟုတ် ဂဟေဆော်ထားသော စက်ဝိုင်းရှိ သံမဏိပြွန်များကို အသုံးပြု၍ ဖန်တီးနိုင်သည်။ ပြွန်အချင်း၊ နံရံအထူ၊ ပစ္စည်းအဆင့်နှင့် ချိတ်ဆက်မှုအသေးစိတ်များ—ဒီဇိုင်းဆွဲအား၊ အတိုင်းအတာ၊ အဆောက်အဦအမြင့်၊ တပ်ဆင်မှုအခြေအနေနှင့် ဝန်ဆောင်မှုပတ်ဝန်းကျင်တို့အပေါ် အခြေခံ၍ သတ်မှတ်ထားသော ကန့်သတ်ဘောင်များကို ဆုံးဖြတ်သည်။ ထုတ်ကုန်ကမ်းလှမ်းချက်တွင် အခြေခံပြားများ၊ ဦးထုပ်ပြားများ၊ တင်းတင်းကျပ်ကျပ်များ၊ ကော်ဘယ်များ၊ ဂူဆက်ပြားများ၊ အနားကွပ်ပြားများ၊ ချိတ်ဆက်ပြားများ၊ ခိုင်ခံ့မြင့်သော bolts များနှင့် lifting attachments များကဲ့သို့ ကျယ်ကျယ်ပြန့်ပြန့်သော အစိတ်အပိုင်းများ၏ စနစ်တစ်ခုပါဝင်ရန် ထုတ်ကုန်သည် ပြွန်ကိုယ်ထည်ကိုယ်ထည်ကို ကျော်လွန်ပါသည်။
အဝိုင်းပုံစံ သံမဏိကော်လံများကို တည်ဆောက်ပုံတည်ဆောက်ပုံများကို အခြေခံ၍ သီးခြားအလျားများနှင့် ချိတ်ဆက်မှုအသေးစိတ်အချက်အလက်များအတွက် ဖန်တီးထားပါသည်။ စနစ်တွင် အဓိက tubular ကိုယ်ထည်၊ ထိပ်နှင့်အောက်ခြေ ချိတ်ဆက်မှုများ၊ ဆက်စပ်ပစ္စည်းများနှင့် အရန်အစိတ်အပိုင်းများကို မော်ဂျူးငါးခုအဖြစ် ဖွဲ့စည်းထားသည်- ကော်လံကိုယ်ထည်၊ ကော်လံအောက်ခြေ/ဖောင်ဒေးရှင်းမျက်နှာပြင်၊ ကော်လံထုပ်ချိတ်ဆက်မှု၊ အလင်းတန်းမှ ကော်လံချိတ်ဆက်မှုနှင့် အရန်ဆက်စပ်ပစ္စည်းများ။ သတ်မှတ်ချက်များကို ပုံမှန်အားဖြင့် φD×t×L အဖြစ် သတ်မှတ်ကာ D သည် ပြင်ပအချင်း၊ t နံရံအထူနှင့် အစိတ်အပိုင်းအလျား L ကိုကိုယ်စားပြုသည် (ဥပမာ၊ φ219×8×6000 သည် ပြင်ပအချင်း 219 မီလီမီတာ၊ နံရံအထူ 8 မီလီမီတာ၊ အရှည် 6000 မီလီမီတာ)။ ပရောဂျက်လိုအပ်ချက်များအပေါ်အခြေခံ၍ နံရံအထူများကို ရွေးချယ်နိုင်သော နံရံအထူများနှင့်အတူ Standard ပြင်ပအချင်းများသည် φ89၊ 114၊ 219၊ 273၊ 325၊ 425၊ 426၊ 530၊ 630 နှင့် ပိုကြီးသည်။

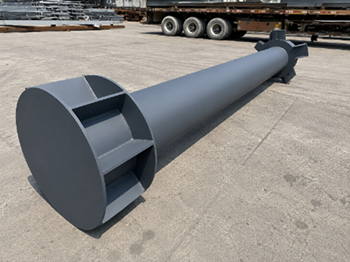

ပိုရှည်သောကော်လံများအတွက်၊ flanges သို့မဟုတ် welded joints များမှတစ်ဆင့် ချိတ်ဆက်မှုများဖြင့် သယ်ယူပို့ဆောင်ရေး၊ ရုတ်သိမ်းရေးနှင့် ဆိုက်တွင်းတည်ဆောက်ရေးဆိုင်ရာ ကန့်သတ်ချက်များကို လိုက်လျောညီထွေဖြစ်စေရန်အတွက် အပိုင်းခွဲထုတ်ခြင်းကို အသုံးပြုနိုင်သည်။ ကော်လံအခြေစိုက်စခန်းများကို အခြေခံအပြားများ၊ ကျောက်ဆူးဘောများ၊ ရှမ်များနှင့် အခြေခံအုတ်မြစ်အမျိုးအစားပေါ် မူတည်၍ အဆင့်မြှင့်တင်ခြင်း အစိတ်အပိုင်းများဖြင့် တပ်ဆင်နိုင်သည်။ ကော်လံထိပ်များကို ဦးထုပ်ပြားများ၊ ချိတ်ဆက်မှု mounts သို့မဟုတ် flanges များဖြင့်တပ်ဆင်နိုင်သည်။ နှင့် beam-to-column ချိတ်ဆက်မှုများသည် ပုံများတွင်ဖော်ပြထားသည့်အတိုင်း corbels၊ gusset plates, connection plates, သို့မဟုတ် clamps —---tubular column ကို steel beams, trusses, or space frames ကဲ့သို့သော အပေါ်ပိုင်းတည်ဆောက်ပုံများနှင့် ချိတ်ဆက်ရန်အတွက် ပုံတွင်ဖော်ပြထားသည့်အတိုင်း ပေါင်းစပ်နိုင်သည်။
စက်ဝိုင်းပုံဖြတ်ပိုင်းသည် လမ်းကြောင်းအားလုံးတွင် တူညီသောဝန်ဖြန့်ဖြူးမှုကို သေချာစေပြီး၊ ၎င်းသည် axial compression နှင့် multi-directional loading အခြေအနေများအတွက် စံပြဖြစ်စေသည်။
ချောမွေ့ပြီး ကွေးညွတ်ထားသော ပရိုဖိုင်သည် ဆန်းပြားသောအသွင်အပြင်ကို ပေးဆောင်ကာ အလုံးစုံ ဗိသုကာလက်ရာဆိုင်ရာ အလှအပများဖြင့် တည်ဆောက်ပုံဆိုင်ရာ ဝန်ထမ်းစွမ်းရည်ကို ဟန်ချက်ညီစေပါသည်။
စက်ဝိုင်းပုံပရိုဖိုင်သည် လေတိုက်နှုန်းကို လျော့နည်းစေပြီး လေဝင်လေထွက်အဆောက်အအုံများဖြစ်သည့် ကာဗာများ၊ pergolas နှင့် အားကစားကွင်းများကဲ့သို့သော လေဟာပြင်အဆောက်အဦများအတွက် သင့်လျော်သည်။
ဒီဇိုင်းလိုအပ်ချက်များကို ဖြည့်ဆည်းပေးခြင်း၊ သယ်ယူပို့ဆောင်ခြင်း၊ ရုတ်သိမ်းခြင်းနှင့် ဆိုက်တွင်တပ်ဆင်ခြင်းတို့ကို လွယ်ကူချောမွေ့စေပြီး ဝန်ထမ်းစွမ်းရည်နှင့် ကိုယ်တိုင်အလေးချိန်ကြားချိန်ခွင်လျှာကို ပိုကောင်းအောင်ပြုလုပ်သည်။
စိုစွတ်သော သို့မဟုတ် အပြင်ဘက်ဆက်တင်များကဲ့သို့ သီးခြားပတ်ဝန်းကျင်နှင့် အံဝင်ခွင်ကျရှိသော ဖြေရှင်းချက်များကို ခွင့်ပြုပေးသည့် စပန့်အပေါ်ယံပိုင်းနှင့် ပူပြင်းသောသွပ်လိမ်းခြင်းကဲ့သို့သော အမျိုးမျိုးသော သံချေးတက်ခြင်းဆိုင်ရာ ကုသမှုများကို ပံ့ပိုးပေးသည်။
အပြင်ဘက်အချင်း၊ နံရံအထူ၊ အလျား၊ ချိတ်ဆက်အပြား၊ အောက်ခံပြားများနှင့် ထည့်သွင်းထားသော အစိတ်အပိုင်းများအပါအဝင်- စိတ်ကြိုက်ပြင်ဆင်နိုင်သော သတ်မှတ်ချက်များသည် သံမဏိဖွဲ့စည်းပုံပရောဂျက်များ၏ ကွဲပြားသောလိုအပ်ချက်များကို ဖြည့်ဆည်းပေးသည်။
စက်ဝိုင်းသံမဏိကော်လံများသည် စိတ်ကြိုက် အင်ဂျင်နီယာဖြင့် တည်ဆောက်ထားသော အစိတ်အပိုင်းများဖြစ်သည်။ ၎င်းတို့၏အရည်အသွေးသည် ကုန်ကြမ်းစတီးလ်ပစ္စည်းပေါ်တွင်သာမက ဖြတ်တောက်ခြင်း၊ လှိမ့်ခြင်း၊ ဂဟေဆော်ခြင်း၊ ဖြောင့်ခြင်း၊ ချိတ်ဆက်ခြင်း တပ်ဆင်ခြင်းနှင့် သံချေးတက်ခြင်းတို့ကို ဆန့်ကျင်ခြင်းကဲ့သို့သော အရေးပါသော လုပ်ဆောင်မှုအဆင့်များပေါ်တွင်လည်း မူတည်ပါသည်။
ကုန်ကြမ်းစစ်ဆေးခြင်း → အပြင်အဆင်နှင့် ဖြတ်တောက်ခြင်း → လှိမ့်ခြင်းနှင့် ဖွဲ့စည်းခြင်း → ကော်လံကိုယ်ထည် ဂဟေဆက်ခြင်း → ဂဟေစစ်ဆေးခြင်း → အဝိုင်းခြင်းနှင့် ဖြောင့်ခြင်း → အဆုံးနှင့် bevel လုပ်ဆောင်ခြင်း → အောက်ခြေပြားများ၊ ထိပ်ပြားများနှင့် ချိတ်ဆက်မှုများ → ချိတ်ဆက်မှု ဂဟေဆက်ခြင်း → အပေါက်ဖြတ်တောက်ခြင်းနှင့် နောက်ဆုံး ချိန်ညှိခြင်း → သံချေးတက်ခြင်းနှင့် ထုပ်ပိုးခြင်း ၊ ပို့ဆောင်ခြင်း။
ချောမွေ့မှုမရှိသော စက်ဝိုင်းကော်လံများကို ချောချောမွေ့မွေ့ ချောမွေ့သော သံမဏိပိုက်များ ထပ်မံလုပ်ဆောင်ခြင်းဖြင့် ထုတ်လုပ်ပါသည်။ ဂဟေဆော်ထားသော စက်ဝိုင်းကော်လံများတွင် စတီးပြားဖြတ်ခြင်း၊ လှိမ့်ခြင်းနှင့် အလျားလိုက်ဂဟေဆက်ခြင်းကဲ့သို့သော ထပ်ဆင့်အဆင့်များပါ၀င်သည်- ၎င်းတို့သည် အချင်းအကြီးများ၊ ထူသောနံရံများ သို့မဟုတ် စံမဟုတ်သောအတိုင်းအတာများလိုအပ်သည့် ပရောဂျက်များအတွက် အထူးသင့်လျော်စေသည်။

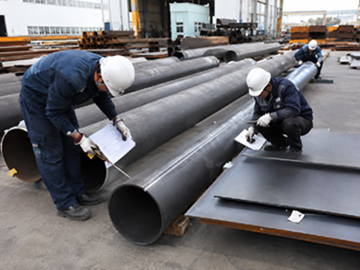

ဂဟေဆော်ပြီးနောက်၊ ဒီဇိုင်းသတ်မှတ်ချက်များနှင့်အညီ သက်ဆိုင်ရာ ဂဟေများကို မပျက်စီးစေသော စမ်းသပ်ခြင်း (NDT) ကို လုပ်ဆောင်သည်။ အချောထည်အစိတ်အပိုင်းသည် အတိုင်းအတာတိကျမှု၊ ဂဟေဆက်အရည်အသွေးနှင့် သံချေးတက်မှုအပေါ်ယံပိုင်း၏ ခိုင်မာမှုတို့ကို အကျုံးဝင်သည့် နောက်ဆုံးစစ်ဆေးမှုကို ခံယူသည်။ မတူညီသောပရောဂျက်များအတွက် ဂဟေဆက်အဆင့်များ၊ စစ်ဆေးရေးအချိုးများနှင့် လက်ခံမှုစံနှုန်းများကို ဒီဇိုင်းစာရွက်စာတမ်းများနှင့် သက်ဆိုင်ရာစံနှုန်းများနှင့်အညီ ဆုံးဖြတ်ရမည်ဖြစ်သည်။
စက်မှုစက်ရုံများ၊ ဂိုဒေါင်များ၊ နှင့် prefabricated သံမဏိအဆောက်အဦများအတွက် ဒေါင်လိုက်ပံ့ပိုးမှုအဖွဲ့ဝင်များ။
အားကစားကွင်းများ၊ ပြပွဲစင်တာများ၊ တာရှည်အဆောက်အအုံများ၊ သယ်ယူပို့ဆောင်ရေးဂိတ်များ စသည်တို့အတွက် သံမဏိကော်လံများနှင့် အဆောက်အဦဆိုင်ရာ ပံ့ပိုးမှုများ။
ဝင်ပေါက် ကာဗာများ၊ သံမဏိ လူသွားလမ်းများ ၊ စင်္ကြံများ ချိတ်ဆက်ခြင်းနှင့် ဆက်စပ် အထောက်အကူပြု အဆောက်အဦများ တည်ဆောက်ခြင်း။
ရှုခင်းအကာအရံများ၊ အလှဆင်ကော်လံများ၊ အဆောက်အအုံမျက်နှာစာများနှင့် တည်ဆောက်ပုံဆိုင်ရာ ခိုင်မာမှုနှင့် အလှအပဆိုင်ရာ ဒီဇိုင်းဟန်ချက်ညီရန် လိုအပ်သော အခြားပရောဂျက်များ။
အင်ဂျင်နီယာ ဒီဇိုင်းကို အခြေခံ၍ စည်ပင်သာယာ အဆောက်အဦများ၊ တံတားဆိုင်ရာ အဆောက်အဦများ၊ အကာအရံတိုင်များ စသည်တို့နှင့် သက်ဆိုင်ပါသည်။
မြင့်မားသောအမြင့်များ၊ ရှည်လျားသောအကွာအဝေးများ၊ လမ်းကြောင်းပေါင်းစုံချိတ်ဆက်မှုများ သို့မဟုတ် ရှုပ်ထွေးသောအဆစ်များပါရှိသော ပရောဂျက်များအတွက်၊ စက်ဝိုင်းပြွန်ကော်လံများ၏ သတ်မှတ်ချက်များနှင့် ချိတ်ဆက်မှုများ၏အသေးစိတ်ဒီဇိုင်းကို structural analysis ဖြင့် ဆုံးဖြတ်နိုင်သည်။ မူရင်းထုတ်ကုန်စာရွက်စာတမ်းတွင်ဖော်ပြထားသောလျှောက်လွှာနယ်ပယ်တွင်စက်မှုစက်ရုံများ၊ တံတားများ၊ နေရာများ၊ စည်ပင်သာယာအဆောက်အအုံများ၊ ရှုခင်းပြင်ဆင်ခြင်းနှင့်အကြိုပြင်ဆင်ထားသောအဆောက်အအုံများပါဝင်သည်။

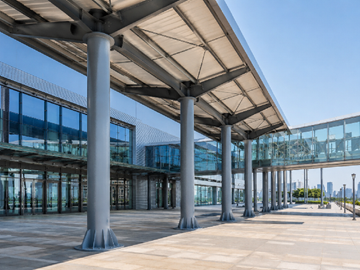

ခေတ်မီပြပွဲစင်တာတစ်ခုသည် အဆောက်အအုံ၏စင်္ကြံစနစ်နှင့် ချိတ်ဆက်ထားသည့် ဝင်ပေါက်တွင် ရှည်လျားသောစင်္ကြန်ကို အသုံးပြုထားသည်။ ပရောဂျက်သည် ဗိသုကာဗေဒဆိုင်ရာ လှပမှု၊ လည်ပတ်မှုနေရာနှင့် အလုံးစုံအမြင်အာရုံဆိုင်ရာ သက်ရောက်မှုများအတွက် မြင့်မားသောစံနှုန်းများကို တောင်းဆိုနေချိန်တွင် ပရောဂျက်သည် ခေါင်မိုးများနှင့် စင်္ကြံများအတွက် ဒေါင်လိုက်ပံ့ပိုးမှု လိုအပ်ပါသည်။ ထို့ကြောင့် မြို့ပတ်ရထား သံမဏိပြွန်ကော်လံများကို ပင်မပံ့ပိုးရေးအဖွဲ့ဝင်များအဖြစ် ရွေးချယ်ခဲ့သည်။
စက်ဝိုင်းပုံပြွန်ကော်လံများတွင် မှန်ကန့်လန့်ကာနံရံများနှင့် ခေတ်မီသံမဏိအမိုးတည်ဆောက်ပုံတို့နှင့်အတူ ပေါင်းစပ်ဖွဲ့စည်းမှုဆိုင်ရာ ဗိသုကာဘာသာစကားကို ဖန်တီးပေးသည့် သန့်ရှင်းသပ်ရပ်သော ပရိုဖိုင်တစ်ခုပါရှိသည်။ ဖွဲ့စည်းတည်ဆောက်ပုံအရ၊ ကော်လံများကို အောက်ခံပြားများနှင့် တင်းမာသောဒြပ်စင်များမှတစ်ဆင့် ဖောင်ဒေးရှင်းတွင် ကျောက်ချထားပြီး ၎င်းတို့၏အပေါ်ပိုင်းတွင် သံမဏိတန်းများနှင့် အမိုးဖွဲ့စည်းပုံနှင့် ချိတ်ဆက်ကာ ကာဗာအတွက် ပြီးပြည့်စုံသော ပံ့ပိုးမှုစနစ်တစ်ခုအဖြစ် ဖွဲ့စည်းထားသည်။
ဟုတ်ကဲ့။ စက်ဝိုင်းပြွန်ကော်လံများကို ပြင်ပအချင်း၊ နံရံအထူ၊ အလျား၊ ပစ္စည်းနှင့် ချိတ်ဆက်မှု အမျိုးအစားတို့နှင့်ပတ်သက်၍ အင်ဂျင်နီယာပုံများပေါ်တွင် အခြေခံ၍ စိတ်ကြိုက်ပြင်ဆင်နိုင်သည်။ ကျွန်ုပ်တို့သည် အောက်ခံပြားများ၊ ထိပ်ပြားများ၊ အမာခံပြားများ၊ ချိတ်ဆက်ပြားများ၊ ကော်ဘယ်များ၊ အနားကွပ်များ၊ မြှုပ်ထားသော အစိတ်အပိုင်းများ စသည်တို့အတွက် ပံ့ပိုးဖန်တီးမှုကိုလည်း ပံ့ပိုးပေးပါသည်။ ထူးခြားစွာရှည်လျားသောအစိတ်အပိုင်းများအတွက်၊ သယ်ယူပို့ဆောင်ရေးနှင့် တပ်ဆင်မှုလိုအပ်ချက်များအပေါ် မူတည်၍ အပိုင်းများတွင် ဖန်တီးနိုင်သည်—အနားကွပ်များ သို့မဟုတ် ဂဟေဆက်ခြင်းများ ပြုလုပ်ထားသည်။
ထုတ်လုပ်ရေးလုပ်ငန်းစဉ်တွင် ကုန်ကြမ်းစစ်ဆေးခြင်း၊ ဖြတ်တောက်ခြင်း၊ ဂဟေဆော်ခြင်း၊ အဝိုင်းလိုက်ခြင်းနှင့် ဖြောင့်ခြင်း၊ အဆစ်တပ်ဆင်ခြင်း၊ အပေါက်တူးဖော်ခြင်း၊ သံချေးတက်ခြင်း နှင့် နောက်ဆုံးထုတ်ကုန်စစ်ဆေးခြင်းစသည့် အဆင့်များပါရှိသည်။ ဒီဇိုင်းသတ်မှတ်ချက်များနှင့်အညီ ဂဟေဆက်ပြီးနောက် မပျက်စီးသောစမ်းသပ်ခြင်း (NDT) ကို လုပ်ဆောင်သည်။ ထုတ်ကုန်အချောထည်အဆင့်တွင်၊ အတိုင်းအတာတိကျမှု၊ ဂဟေဆက်အရည်အသွေးနှင့် သံချေးတက်ခြင်းအပေါ်ယံပိုင်းကို စစ်ဆေးအတည်ပြုပြီး၊ ထို့နောက် အစိတ်အပိုင်းများကို သိမ်းဆည်းခြင်း သို့မဟုတ် တင်ပို့ခြင်းမပြုမီ တံဆိပ်တပ်ထားသည်။
အနားကွပ် သို့မဟုတ် ဂဟေချိတ်ဆက်မှုများကို အသုံးပြု၍ အရှည်နှင့် ပရောဂျက်အခြေအနေများပေါ်မူတည်၍ စက်ဝိုင်းပုံစတီးကော်လံများကို အပိုင်းများတွင် ဖန်တီးနိုင်သည်။ အချောထည်အစိတ်အပိုင်းများကို တံဆိပ်ကပ်ခြင်း၊ စစ်ဆေးပြီး တင်ပို့ခြင်းအတွက် ထုပ်ပိုးထားပြီး ပိုရှည်သောအစိတ်အပိုင်းများကို ကိုင်တွယ်ရာတွင် လွယ်ကူချောမွေ့စေပါသည်။
