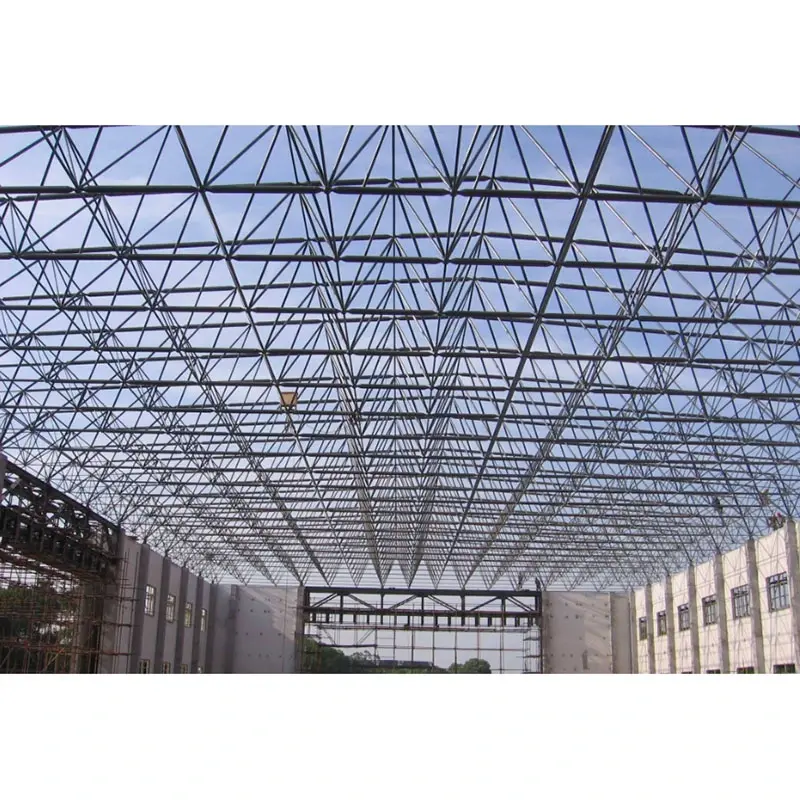

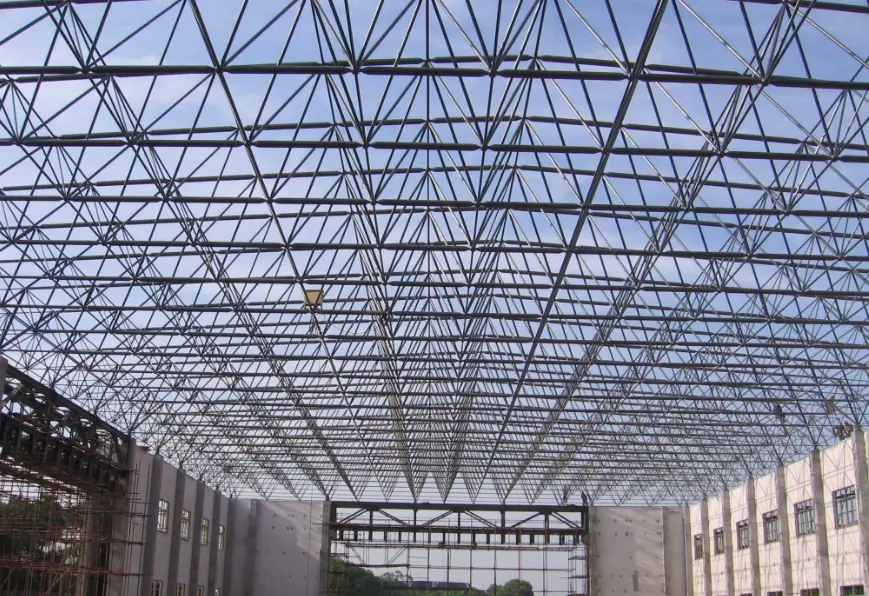

ကြီးမားသော Span Steel Space Frame Structure ၊

အခြေခံထုတ်ကုန် အဓိပ္ပါယ်ဖွင့်ဆိုချက်

1. အထွေထွေအဓိပ္ပါယ်

Steel Structures များ၏ ဒီဇိုင်းစံနှုန်း (GB 50017) အရ၊ မီတာ 60 သို့မဟုတ် ထို့ထက်ပိုသော အပိုင်းအခြားရှိသော အမိုးအကာများကို Large Span Steel Space Frame Structures အဖြစ် အမျိုးအစားခွဲခြားထားပါသည်။ ၎င်းတို့ကို သံမဏိ tubular အဖွဲ့ဝင်များနှင့် လုံးပတ်အဆစ်များမှ လေးထောင့်ပုံ သို့မဟုတ် တြိဂံပိရမစ်များကဲ့သို့သော ဂျီဩမေတြီစနစ်များအဖြစ် စုစည်းထားသည်။ ၎င်းတို့သည် ဝန်များကို တစ်ကမ္ဘာလုံးသို့ ဖြန့်ဝေပေးသည့် အလွန်အကျုံးဝင်သော အတိအကျ မသတ်မှတ်နိုင်သော spatial စနစ်များဖြစ်ပြီး အဖွဲ့ဝင်များသည် အဓိကအားဖြင့် axial tension သို့မဟုတ် compression ကို ခံရကြသည်။ ၎င်းတို့သည် အလုံးစုံ တောင့်တင်းခိုင်မာမှုကို ပေးစွမ်းပြီး ကော်လံမပါသော၊ အဖွင့်နေရာများကို ဖန်တီးကာ ၎င်းတို့အား အားကစားကွင်းများ၊ ပြပွဲစင်တာများ၊ မြန်နှုန်းမြင့် မီးရထားဘူတာများ၊ ကျောက်မီးသွေးသိုလှောင်ရုံများ၊ လေဆိပ်ဂိတ်များနှင့် အခြားအရာများအတွက် စံပြဖြစ်စေပါသည်။

2. တိကျသောအဓိပ္ပါယ်ဖွင့်ဆိုချက်- အာကာသဘောင်ဖောင်ဒေးရှင်း (ပံ့ပိုးမှုဖောင်ဒေးရှင်း)

space frame foundation သည် space frame bearings များကို ထောက်ပံ့ပေးပြီး superstructure (axial force, shear force, bending moments, horizontal force, and seismic force) တို့မှ ဝန်အားလုံးကို မြေပြင်သို့ လွှဲပြောင်းပေးသော အခွဲ—ပုံမှန်အားဖြင့် ကွန်ကရစ် သို့မဟုတ် Pile-based— ၎င်းသည် space frame အတွက် structural base အဖြစ် ဆောင်ရွက်သည်။

· ဖွဲ့စည်းတည်ဆောက်ပုံသွင်ပြင်လက္ခဏာများ- ဒေါင်လိုက်ဖိအား၊ အလျားလိုက် တွန်းအား၊ တွန်းအားများ၊ တွန်းအားများနှင့် torque၊ အခြေချခြင်း၊ အမြင့်ပိုင်း နှင့် မြှုပ်ထားသော အစိတ်အပိုင်းများ နေရာချထားခြင်းနှင့် ပတ်သက်၍ အလွန်မြင့်မားသော တိကျမှု လိုအပ်ပါသည်။

· အဓိကထိန်းချုပ်မှုအမှတ်များ- ကွဲပြားသောအခြေချနေထိုင်မှုသည် အာကာသဘောင်အဆစ်များတွင် ကွဲအက်ခြင်းနှင့် အဖွဲ့ဝင်မတည်ငြိမ်မှုကို တိုက်ရိုက်ဖြစ်စေနိုင်ပြီး ၎င်းသည် ကြီးမားသောအာကာသဘောင်များအောင်မြင်မှု သို့မဟုတ် ကျရှုံးမှုအတွက် အရေးပါသောအချက်ဖြစ်လာစေသည်။

3. Common Space Frame Terminology ၏ ထူးခြားချက်

· Space Frame ကိုယ်ထည်- အပေါ်ပိုင်း spatial grid ဖွဲ့စည်းပုံ (အဖွဲ့ဝင်များ + လုံးပတ်အဆစ်များ);

· Space Frame Bearing- အာကာသဘောင်ကို ဖောင်ဒေးရှင်းသို့ ချိတ်ဆက်ပေးသည့် ဝန်လွှဲပြောင်းခြင်း အစိတ်အပိုင်း၊

· Space Frame ဖောင်ဒေးရှင်း- အားဖြည့်ကွန်ကရစ်တည်ဆောက်ပုံ၊ pile cap, သို့မဟုတ် beolated footing သည် bearing အောက်တွင်တည်ရှိသည်။

System Configuration ကို အပြီးသတ်ပါ။

အပိုင်း 1- Upper Space Frame ပင်မစနစ် (Primary Load-Bearing Structure)

1. ဖွဲ့စည်းပုံစနစ် (ပင်မရွေးချယ်စရာများ)

· Orthogonal Square Pyramid Space Frame: အသုံးများဆုံး၊ ယူနီဖောင်းတောင့်တင်းမှုနှင့် အဆင်ပြေသော အမိုးတပ်ဆင်ခြင်းကို ပေးဆောင်သည်။ စတုဂံခြေရာများအတွက် ဦးစားပေးရွေးချယ်မှု။

· Diagonal Square Pyramid Space Frame- သာလွန်သောဖွဲ့စည်းတည်ဆောက်ပုံစွမ်းဆောင်ရည်နှင့်သံမဏိသုံးစွဲမှုအနည်းငယ်နိမ့်။ အလယ်အလတ်မှ ကြီးမားသော အပိုင်းများအတွက် သင့်လျော်သည်။

· တြိဂံပိရမစ် အာကာသဘောင်- မြင့်မားသော spatial တည်ငြိမ်မှု၊ စက်ဝိုင်းပုံ သို့မဟုတ် အလုံဂံခြေရာများအတွက် သင့်လျော်သည်။

· Welded-Ball Space Frame- လေးလံသောဝန်များ၊ အလွန်ကြီးမားသောအကွာအဝေးများ (မီတာ 80 ကျော်)၊ လေးလံသောအမိုးအကာစနစ်များနှင့် ဝန်အားမြင့်မားသောအခြေအနေများအတွက် သင့်လျော်သည်။

· Bolted-Ball Space Frame- ပေါ့ပါးသောဝန်နှင့် စံကြီးမားသော အတိုင်းအတာများအတွက် သင့်လျော်သည်။ စက်ရုံအကြိုပြင်ဆင်ခြင်း၊ ဆိုက်တွင်တပ်ဆင်ခြင်းနှင့် လျင်မြန်စွာတည်ဆောက်ခြင်းတို့ပါဝင်သည်။

2. Main Material Configuration (Standard Specifications)

· အဖွဲ့ဝင်များ- ချောမွေ့သောသံမဏိပိုက်များ သို့မဟုတ် ချုပ်ရိုးဖြောင့်ထားသော ဂဟေပိုက်များ၊ ပစ္စည်း- Q355B (ကြီးမားသောအပိုင်းများအတွက်အဓိကရေစီးကြောင်း); ဘုံသတ်မှတ်ချက်များ- Φ114×4၊ Φ140×6၊ Φ159×8၊ Φ219×10; Q235B ကို သေးငယ်သော အပိုင်းများအတွက် အသုံးပြုနိုင်သည်။

· ပူးတွဲဘောလုံးများ

o Bolted Balls: Φ200–Φ400; နံရံအထူ≥12mm; ပစ္စည်း- Q355B။

o Welded Balls: Φ250–Φ500; နံရံအထူ≥14mm; အတွင်းပိုင်းတင်းမာသောနံရိုးများပါဝင်သည်။

· ချိတ်ဆက်မှုများ- အဆင့် 10.9 စွမ်းအားမြင့် ဘောလီများ (အာကာသဘောင်များအတွက် အထူးပြု); လိုက်ဖက်ညီသော conical ဦးခေါင်းများ၊ အဆုံးပြားများ၊ လက်စွပ်များနှင့် ဝက်အူများ ပါဝင်သည်။

3. ခေါင်မိုးနှင့် အကာအရံ အစိတ်အပိုင်းများ (ပြီးပြည့်စုံသော ခေါင်မိုးစနစ်)

· ခေါင်မိုးပြားများ- ချုပ်ရိုးအလူမီနီယမ်-မဂ္ဂနီဆီယမ်-မန်းဂနိစ်ပြားများ၊ ပရိုဖိုင်းရောင်စတီးအချပ်များနှင့် နေ့အလင်းရောင်အကန့်များ (ဒေသအလိုက်)။

· Secondary Roof Structure- C/Z-section steel purlins (Q355B hot-dip galvanized, coating thickness ≥80μm), roof tie rods, and struts.

· ရေစိုခံခြင်းနှင့် လျှပ်ကာပစ္စည်း- ကျောက်သိုးမွှေး သို့မဟုတ် ဖန်သိုးမွှေး လျှပ်ကာအလွှာ၊ ရေစိုခံ အသက်ရှူနိုင်သော အမြှေးပါး၊ ရေမြောင်းများ၊ အောက်ပိုက်များနှင့် ခေါင်ထုပ်များ။

အပိုင်း II- Space Frame Bearing System (အထက်နှင့်အောက်တည်ဆောက်ပုံများအကြား Load Transfer အတွက် Core for Load Transfer)

Bearings သည် space frame နှင့် concrete foundation အကြား တစ်ဦးတည်းသော load-transfer node အဖြစ် ဆောင်ရွက်သည်။ တာရှည်တည်ဆောက်ပုံများအတွက် ရွေးချယ်မှုသည် သီးခြားဝန်လိုအပ်ချက်များအပေါ် အခြေခံရပါမည်-

1. Flat-plate compression bearings: Bear only ဒေါင်လိုက်ချုံ့ခြင်း၊ အစွန်းပိုင်း အထောက်အပံ့များနှင့် အလျားလိုက် အင်အားစု နည်းပါးသော နေရာများအတွက် အသုံးပြုသည်။

2. Unidirectional/bidirectional sliding bearings- အပူဖိစီးမှုကို သက်သာစေပြီး thermal expansion/contract ကို လိုက်လျောညီထွေဖြစ်အောင်၊ long-span space frames များအတွက် မရှိမဖြစ်လိုအပ်ပါသည်။

3. Hinged ဝက်ဝံများ (စက်လုံးပုံ ဟိတ်ထားသော ဝက်ဝံများ)- လည်ပတ်ခြင်းနှင့် လမ်းကြောင်းပေါင်းစုံ တွန်းအား ထုတ်လွှင့်ခြင်းကို ခွင့်ပြုပါ။ ထောင့်များ၊ အလျားလိုက်အင်အားများသောနေရာများနှင့် တင်းကျပ်သောငလျင်ဒဏ်ခံနိုင်သောဇုန်များတွင် အသုံးပြုသည်။

4. Tensile bearings (uplift-resistant bearings)- တံစက်မြိတ်များ၊ cantilevers များနှင့် space frame ကို ရုတ်သိမ်းခြင်းမှ ကာကွယ်ရန် သိသာထင်ရှားသော လေစုပ်သည့်နေရာများတွင် အသုံးပြုသည်။

Bearing ဆက်စပ်ပစ္စည်းများ- အောက်ခြေပြားများ၊ တောင့်တင်းသောနံရိုးများ၊ ကျောက်ဆူးဘောများ၊ နှင့် ချိန်ညှိမှု shims (အနိမ့်အမြင့် ချိန်ညှိမှုအတွက်)။

အပိုင်း III- အောက်ဖောင်ဒေးရှင်းစနစ်

ရွေးချယ်မှုသည် ဘူမိဗေဒအခြေအနေ၊ အတိုင်းအတာနှင့် ဝန်အမျိုးအစားခွဲခြားမှုအပေါ် အခြေခံသည်။ တာရှည်ဖွဲ့စည်းပုံများအတွက် လွှမ်းမိုးရွေးချယ်မှုမှာ pile-plus-pile-cap ပေါင်းစပ်မှုဖြစ်သည်-

I. ဘုံဖောင်ဒေးရှင်းအမျိုးအစားများ

1. အားဖြည့်ကွန်ကရစ်အထီးကျန်ခြေရာများ- 60-80 မီတာ၊ သာလွန်ကောင်းမွန်သောဘူမိဗေဒအခြေအနေများ၊ အလယ်အလတ်ဝန်များ။

2. မြှောင်အုတ်မြစ်များ (စဉ်ဆက်မပြတ်ခြေတင်များ)- ရှည်လျားသောနေရာဘောင်များ၊ စဉ်ဆက်မပြတ်ပံ့ပိုးမှုများ၊ မြင့်မားသောအလျားလိုက်အင်အား ခုခံမှုလိုအပ်ချက်များ။

3. pile caps ပါသော အုတ်မြစ်များ (ကြာရှည်စွာ အကွာအဝေးအတွက် ပိုနှစ်သက်သည်) - မီတာ 80 ထက်ကျော်သော အပိုင်းများ၊ ပျော့ပျောင်းသော မြေဆီလွှာအခြေခံများ၊ လေးလံသောဝန်များ၊ ငလျင်ပြင်းထန်မှု မြင့်မားသောဇုန်များ။

o Pile အမျိုးအစားများ- Bored cast-in-place piles, precast pipe piles.

o Pile caps - စတုရန်းပုံ/စတုဂံ အားဖြည့်ကွန်ကရစ် pile caps (C30/C35 ကွန်ကရစ်)။

4. ဖောင်အုတ်မြစ်များ- အလွန်ကြီးမားသော မျက်နှာပြင်ဧရိယာများ၊ ရှုပ်ထွေးသောဘူမိဗေဒအခြေအနေများနှင့် မတူညီသောအခြေချနေထိုင်မှုကို ထိန်းချုပ်ရန်အတွက် တင်းကျပ်သောလိုအပ်ချက်များပါရှိသော ပရောဂျက်များ။

II Core Foundation Structure နှင့် Embedded Parts များ

1. ကွန်ကရစ်ကြံ့ခိုင်မှု- Pile caps/foundation ပင်မကိုယ်ထည် C30–C35; မျက်မမြင်ကွန်ကရစ် C15;

2. Foundation ထည့်သွင်းထားသော အစိတ်အပိုင်းများ-

o အထောက်အပံ့အတွက် ထည့်သွင်းထားသော သံမဏိပြားများ- အထူ 16-20 မီလီမီတာ၊

o မြှုပ်ထားသော ကျောက်ဆူးများ- နေရာလွတ်ဘောင်များကို လုံခြုံစေရန်၊ Q355 သံမဏိတုံးများ၊ အခွံမာသီးများနှင့် ဝက်ဝံပြားများ

3. တိကျမှုထိန်းချုပ်မှု (ကြီးမားသောတည်ဆောက်ပုံများအတွက်မဖြစ်မနေလိုအပ်သောစံနှုန်းများ)။

o ဝင်ရိုးသွေဖည် ≤ ±5 မီလီမီတာ;

o မျက်နှာပြင် အမြင့်ပိုင်း သွေဖည်မှု ≤ ±3 မီလီမီတာ၊

o တူညီသောအတိုင်းအတာ ≤ 2 မီလီမီတာအတွင်း ပံ့ပိုးမှုများကြား အမြင့်ကွာခြားချက်။

အပိုင်း IV- Bracing နှင့် Stability စနစ်များ

ကြီးမားသော Span Steel Space Frame Structures များတွင် သိသာထင်ရှားသော အမြင့်များနှင့် အလျားလိုက် အင်အားစုများ (လေ၊ ငလျင်) တို့ ပါဝင်ပါသည်။ ပြည့်စုံတည်ငြိမ်မှုစနစ်သည် မဖြစ်မနေလိုအပ်သည်-

1. အတွင်းပိုင်း နေရာလွတ်ဘောင်စည်းနှောင်ခြင်းအဖွဲ့ဝင်များ- ထိပ်နှင့်အောက်ခြေ ကွက်ဒ်များကြားတွင် ဒေါင်လိုက်/ထောင့်ဖြတ် ဝဘ်အဖွဲ့ဝင်များ (အာကာသဘောင်သို့ ပေါင်းစပ်ပါ);

2. Inter-column bracing- အရှည်လိုက် အလျားလိုက် အင်အားစုများကို ခုခံရန် ကွန်ကရစ်ကော်လံများကြား ဖြတ်ညှပ်ကပ်ခြင်း (ထောင့်သံမဏိ သို့မဟုတ် သံမဏိပိုက်)၊

3. Roof horizontal bracing- အလျားလိုက် ချည်ချောင်းများ နှင့် ထိပ်ပိုင်း chord ၏ လေယာဉ်အတွင်း အလျားလိုက် ကြိုးများ ၊ တောင့်တင်းသော roof diaphragm များ ၊

4. Eave-edge နှင့် gable-end space frames- အစွန်းများကိုပိတ်ပြီး၊ အလုံးစုံ တောင့်တင်းမှုကို မြှင့်တင်ရန်နှင့် လေဝင်ပေါက်များကို ခုခံရန်၊

5. ဒူးဆစ်/ကြိုးများ- purlins အတွက် ဘေးတိုက်တည်ငြိမ်မှု အစိတ်အပိုင်းများ (အလင်း-တိုင်းထွာစတီးလ်အမိုးမိုးခြင်းကဲ့သို့ တူညီသောယုတ္တိကို လိုက်နာခြင်း)။

အပိုင်း V- သံချေးတက်ခြင်း၊ မီးကာကွယ်ရေးနှင့် လျှပ်စီးကြောင်းကာကွယ်ရေးစနစ်များ

1. သံချေးတက်ခြင်းဆန့်ကျင်

· စက်ရုံမှလုပ်သော အစိတ်အပိုင်းများ- ပူပြင်းကျဲကျဲ သွပ်ရည်စိမ်ထားသော အလုံးစုံ (သွပ်အကာအထူ ≥85 μm); ကမ်းရိုးတန်း သို့မဟုတ် ဓာတုစက်မှုဇုန်များအတွက် အထူတိုးခြင်း၊

· Site welds နှင့် ပြုပြင်-welded ဧရိယာများ- သံချေးဖယ်ရှားခြင်းအတွက် Abrasive blasting + epoxy zinc-rich primer + topcoat;

· လုံးပတ်ဆုံမှတ်များနှင့် boltsများ- စက်ရုံ-သွပ်ရည်စိမ်ခံ; အပေါ်ယံပိုင်းကို ပျက်စီးစေသော ဆိုဒ်ဖြတ်ခြင်းကို တားမြစ်ထားသည်။

2. မီးဘေးကာကွယ်ရေး

· အဆောက်အဦ၏မီးအဆင့်သတ်မှတ်ချက်အပေါ်အခြေခံ၍ အထူးပြုမီးမွမ်းမံခြင်း (အလွန်ပါးလွှာသော သို့မဟုတ် ပါးလွှာသောဖလင်အမျိုးအစားများ) ကို အသုံးပြုခြင်း။ မီးခံနိုင်ရည်အဆင့်သတ်မှတ်ချက် 1.0 h မှ 2.0 h;

· coating support၊ embedded parts နှင့် bolts များကို အထူးဂရုစိုက်ပါ။ 3. မိုးကြိုးကာကွယ်ရေး

· space frame ၏ထိပ်ပိုင်း chord သည် air-termination system အဖြစ်လုပ်ဆောင်သည်။

· ပံ့ပိုးမှုများ၊ ကျောက်ဆူးတုံးများနှင့် ဖောင်ဒေးရှင်းအား ပံ့ပိုးမှုများမှတစ်ဆင့် ဖွဲ့စည်းထားသော အောက်လျှပ်ကူးပစ္စည်းများ၊

· အခြေခံအုတ်မြစ်အတွင်း တပ်ဆင်ထားသော မြေစိုက်လျှပ်ကူးပစ္စည်းများကို အဆောက်အဦ၏ ပင်မလျှပ်စီးကြောင်းကာကွယ်ရေးကွန်ရက်နှင့် ချိတ်ဆက်ထားသည်။

အပိုင်း 6- တပ်ဆင်ခြင်းနှင့် ဆောက်လုပ်ရေးပံ့ပိုးမှု

1.Installation နည်းလမ်းများ- အမြင့်ပေ တစ်စချင်း တပ်ဆင်ခြင်း၊ မော်ဂျူလာ လွှင့်တင်ခြင်း၊ တစ်သားတည်း ရုတ်သိမ်းခြင်း၊ များပြားသော လျှောများ (ကြီးမားသော အတိုင်းအတာများအတွက် ပင်မရေစီးကြောင်း);

2.Core ပစ္စည်း- စုစုပေါင်းဘူတာရုံ၊ အဆင့်၊ torque wrench၊ hydraulic lift/sliding system၊ ကြီးမားသောကရိန်းများ၊ gantry ကရိန်းများ၊

3. အကူပစ္စည်းများ- ကြံ့ခိုင်မှုမြင့်သော boltsများ၊ sealant၊ shims၊ ယာယီထောက်ဘောင်များ၊ ကောင်လေးဝါယာကြိုးများအတွက် အထူးပြုချောဆီ။

အစိတ်အပိုင်းစာရင်း အပြည့်အစုံ

1.Upper space frame- သံမဏိပြွန်အဖွဲ့ဝင်များ + bolted စက်လုံးများ/welded စက်လုံးများ + စွမ်းအားမြင့် bolts + conical heads/end plates;

2.Roofing စနစ်- အမိုးပြားများ + C/Z-purlins + insulation & waterproofing + gutters & downpipes;

3.Load-bearing ပံ့ပိုးမှုများ- ပုံသေ/လျှော/စက်လုံး/အတက်အဆင်း-ခံနိုင်ရည်ရှိသော ပံ့ပိုးမှုများ + ကျောက်ဆူးဘောများ + ထည့်သွင်းထားသော သံမဏိပြားများ၊

4.Substructure/Foundation- သီးခြားခြေရာများ/ချွတ်စွပ်အုတ်မြစ်များ/pile caps ( rebar + concrete + embedded parts );

5.Stability bracing- ကော်လံကြားညှပ်ခြင်း၊ ခေါင်မိုးအလျားလိုက် ချည်နှောင်ခြင်း၊ မြင်းမိုရ်အဆုံး နေရာလွတ်ဘောင်များ၊

6.Protection စနစ်များ- အပူလွန်ကဲသော သွပ်ရည်စိမ်ခြင်း (တိုက်စားမှု)၊ မီးခံနိုင်ရည်ရှိသော အပေါ်ယံများ၊

7.Installation auxiliaries- ယာယီပံ့ပိုးမှုများ၊ လွှင့်တင်သည့်ကိရိယာများ၊ စစ်တမ်းကိရိယာများ၊ ဟာ့ဒ်ဝဲများကို တွယ်ကပ်ခြင်း။

Standard Light Steel Roof နှင့် Large Span Steel Space Frame Structure

·စံအလင်းစတီးလ်ခေါင်မိုး- အဓိကအားဖြင့်ပေါ်တယ်တောင့်တင်းသောဘောင်များ; အတိုင်းအတာ < 60 မီတာ; spatial grid စနစ်မရှိခြင်း၊

·ကြီးမားသော Span သံမဏိအာကာသဘောင်ဖွဲ့စည်းပုံ- Span ≥ 60m; spatial grid ဖွဲ့စည်းပုံ; တစ်သားတည်းကျသော spatial load-bearing လုပ်ဆောင်မှုအပေါ် မူတည်သည်။ အုတ်မြစ်များ၊ ပံ့ပိုးမှုများနှင့် တိကျမှုတို့အတွက် လိုအပ်ချက်များသည် အပေါ့စားသံမဏိဖွဲ့စည်းပုံများအတွက် လိုအပ်ချက်များထက် သိသိသာသာ မြင့်မားပါသည်။

အဓိက အားသာချက်များ

1. ပိုကြီးသော အတိုင်းအတာစွမ်းရည်သည် ကော်လံမပါသော ဒီဇိုင်းများကို ဖန်တီးနိုင်စေပြီး အတွင်းခန်းနေရာကို အသုံးချမှုကို အမြင့်ဆုံးဖြစ်စေသည်။

2. သုံးဖက်မြင်ဖွဲ့စည်းပုံဆိုင်ရာအပြုအမူသည် မျှတသောဝန်ဖြန့်ဝေမှုနှင့် ငလျင်စွမ်းအားနှင့် လေဖိအားကို ကောင်းစွာခံနိုင်ရည်ရှိစေရန် သေချာစေသည်။

3. ပေါ့ပါးသော်လည်း တောင့်တင်းသော၊ ဖွဲ့စည်းပုံသည် အလုံးစုံ ပုံပျက်ခြင်းနှင့် လျော့ရဲခြင်းကို ခံနိုင်ရည်ရှိသည်။

4. စက်ရုံ-ကြိုတင်ပြင်ဆင်ထားသော အစိတ်အပိုင်းများသည် ဆိုက်တွင် လျင်မြန်စွာ တပ်ဆင်နိုင်စေပါသည်။

5. လိုက်လျောညီထွေရှိသော ဂျီသြမေတြီသည် ပြားချပ်ချပ်၊ ကွေးညွှတ်သော၊ စက်ဝိုင်းပုံနှင့် မမှန်သော အမိုးခုံးများ အပါအဝင် အမျိုးမျိုးသော ပုံသဏ္ဍာန်များကို ပံ့ပိုးပေးသည်။

6. တည်ငြိမ်ပြီး တာရှည်ခံဖွဲ့စည်းပုံ၊ သံချေးတက်ခြင်းကို ခံနိုင်ရည်ရှိစေရန် ကုသသောအခါ တာရှည်ဝန်ဆောင်မှုသက်တမ်း။

Highlights ခွဲခြားခြင်း

I. ဖွဲ့စည်းပုံ စွမ်းဆောင်ရည် အားသာချက်များ

1. သုံးဖက်မြင် ဝန်ဖြန့်ဖြူးခြင်း- ပေါ်တယ်ဘောင်များ သို့မဟုတ် အစိုင်အခဲ-ဝဘ်အလင်းတန်းများ (ကွေးညွှတ်ခြင်းနှင့် ပွတ်တိုက်ခြင်းခံရသည့်) အာကာသဘောင်ရှိ အဖွဲ့ဝင်များသည် axial တင်းအားနှင့် ဖိသိပ်မှုကို ခံစားရလေ့ရှိသည်။ ၎င်းသည် ပစ္စည်းကို ထိရောက်စွာ အသုံးချနိုင်စေရန်နှင့် မိမိကိုယ်ကို အလေးချိန် လျော့ကျစေပါသည်။ ပိုကြီးသော အပိုင်းများမှ ဝန်အားများကို ပံ့ပိုးကူညီမှုများတွင် အညီအမျှ ခွဲဝေပေးသည်၊ ပွိုင့်ဝန်များကို နည်းပါးစေကာ အခြေခံအုတ်မြစ်ကုန်ကျစရိတ်ကို လျှော့ချပေးပါသည်။

2. အလွန်တည်ငြိမ်စွာသတ်မှတ်မထားသောဖွဲ့စည်းပုံ- သိသာထင်ရှားသောဘေးကင်းရေးအသုံးအနှုန်းကိုပေးဆောင်သည်; အဖွဲ့ဝင်တစ်ဦးတည်း၏ ကျရှုံးမှုသည် စုစုပေါင်းပြိုကျမှုကို ဖြစ်စေမည်မဟုတ်ပါ။ ၎င်းသည် မြေငလျင်၊ လေ၊ နှင်းများနှင့် မညီမညာသော အခြေချမှုကို ခံနိုင်ရည်ရှိသော ပလာနာဘောင်များနှင့် ပေါ်တယ်ဘောင်များကို ပိုမိုကောင်းမွန်စေပြီး အားကစားကွင်းများ၊ ကျောက်မီးသွေးသိုလှောင်ရုံများနှင့် လေဆိပ်ဂိတ်များကဲ့သို့သော အများသူငှာ အဆောက်အအုံများအတွက် စံပြဖြစ်စေပါသည်။

3. ကော်လံမပါသော ကြီးမားသောနေရာများ- မီတာ 60 မှ 150 အတွင်း ရှင်းလင်းပြတ်သားသော အကွာအဝေးများကို အလွယ်တကူ ရရှိနိုင်သည်။ ဆန့်ကျင်ဘက်အားဖြင့်၊ portal frames များသည် ပုံမှန်အားဖြင့် ချွေတာသောအတိုင်းအတာ ≤36 မီတာတွင်ရှိပြီး ကြီးမားသော သံမဏိနှောင်ကြိုးများသည် ကုန်ကျစရိတ်-ထိရောက်မှု မရှိတတ်ပါ။ space frame များသည် ကျယ်ပြောသော၊ အတားအဆီးမရှိ၊ ကော်လံမပါသော အတွင်းခန်းများကို ပေးစွမ်းသည်။

II ပစ္စည်းနှင့် ကုန်ကျစရိတ် ပေါ်လွင်ချက်များ

1. ညီမျှသော အတိုင်းအတာများအတွက် သံမဏိသုံးစွဲမှုကို လျှော့ချပါ။

ကြီးမားသောအသုံးချပရိုဂရမ်များအတွက်၊ ပရိုဂရမ်ဧရိယာယူနစ်တစ်ခုလျှင် သံမဏိသုံးစွဲမှုသည် သံမဏိနှောင်ကြိုးများ သို့မဟုတ် အစိုင်အခဲ-ဝဘ်ခေါင်မိုးတန်းများထက် နည်းပါးသည်။ Bolted-ball space frames များသည် စံသတ်မှတ်ထားသော စက်ရုံအစုလိုက်အပြုံလိုက် ထုတ်လုပ်မှုနှင့် အခြေခံပစ္စည်းများ (စတီးလ်ပြွန်များနှင့် သံမဏိဘောလုံးများ) ၏ အစုလိုက်ဝယ်ယူမှုမှတစ်ဆင့် ကုန်ကျစရိတ်သက်သာသည်။

2. ကျယ်ပြန့်သောဝန်ကို လိုက်လျောညီထွေရှိမှု

ပေါ့ပါးသော စဉ့်မိုးများ မှသည် အကြီးစား ခြောက်သွေ့သော ကျောက်မီးသွေး တဲများ နှင့် စက်ကိရိယာများ ဆောင်သော အမိုးများအထိ ကျယ်ပြန့်သော အသုံးချမှုများအတွက် သင့်လျော်သည်။ ပစ္စည်းရွေးချယ်မှုကို ပေါ့ပါးသောဝန်များအတွက် Q235 သံမဏိနှင့် ပိုမိုလေးလံသောဝန်များအတွက် Q355 ကို အသုံးပြု၍ ကုန်ကျစရိတ်များကို ထိန်းချုပ်ရန် ပျော့ပြောင်းစွာ ချိန်ညှိနိုင်သည်။

III ထုတ်လုပ်မှုနှင့် စီမံဆောင်ရွက်မှု ပေါ်လွင်ချက်များ

1. Standardized Factory-Prefabricated Bolted-Ball Space Frames- သံမဏိပြွန်အဖွဲ့ဝင်များကို အရှည်လိုက်ဖြတ်ပြီး ပုံးခေါင်းများနှင့် အဆုံးအပြားများကို ကြိုတင်စုစည်းထားပြီး၊ စတီးဘောလုံးများကို အမျိုးအစားခွဲ၍ထုပ်ပိုးခြင်းမပြုမီ-အလုပ်ရုံအတွင်းတွင် အားလုံးကို ဖိထားသည်။ ဂဟေဆော်မှုအနည်းငယ်သာလိုအပ်ပြီး ဆိုက်တွင်းလုပ်ငန်းသည် တပ်ဆင်ခြင်းနှင့် ခိုင်ခံ့မြင့်သော bolts များကို ကန့်သတ်ထားသည်။ ဆန့်ကျင်ဘက်အားဖြင့်၊ နှောင်ကြိုးများနှင့် တင်းကျပ်သောဘောင်များသည် မကြာခဏဆိုသလို ကျယ်ကျယ်ပြန့်ပြန့် ဆိုက်ဆက်ခြင်း နှင့် ဂဟေဆက်ခြင်း လိုအပ်ပါသည်။

2. High Component Versatility- တစ်ခုတည်းသော space frame သည် ball, bolt, and steel tube specifications အကန့်အသတ်အကွာအဝေးကို အသုံးပြုထားပြီး အစိတ်အပိုင်းများ၏ အပြန်အလှန်လဲလှယ်နိုင်မှုကို မြင့်မားစေပါသည်။ ၎င်းသည် အစုလိုက်အပြုံလိုက် ထုတ်လုပ်မှု၊ စာရင်းစီမံခန့်ခွဲမှုနှင့် အနာဂတ်ပြုပြင်ထိန်းသိမ်းမှု သို့မဟုတ် အစားထိုးမှုများကို လွယ်ကူချောမွေ့စေသည်။

IV ဆောက်လုပ်ရေးနှင့် တပ်ဆင်ခြင်း ကွာခြားချက်များ

1. လိုက်လျောညီထွေရှိပြီး ကွဲပြားသော တပ်ဆင်မှုနည်းလမ်းများ- အမြင့်တွင် အပိုင်းလိုက်တပ်ဆင်ခြင်း၊ ပိတ်ဆို့ခြင်း ရုတ်သိမ်းခြင်း၊ အစိတ်အပိုင်းအလိုက် ဟိုက်ဒရောလစ် ရုတ်သိမ်းခြင်းနှင့် စုစည်းလိုက်လျှောခြင်းတို့ကဲ့သို့သော အမျိုးမျိုးသော နည်းစနစ်များ—ကြီးမားသော၊ အလွန်မြင့်သော သို့မဟုတ် ကျဉ်းမြောင်းသောနေရာများတွင် တည်ဆောက်မှုကို ခွင့်ပြုသည်။ အပြန်အလှန်အားဖြင့်၊ portal တောင့်တင်းသောဘောင်များနှင့် နှောင်ကြိုးများကို ကရိန်းလည်ပတ်မှု radii က သိသိသာသာ ကန့်သတ်ထားသည်။

2. ထိန်းချုပ်နိုင်သော ဆောက်လုပ်ရေး မြန်နှုန်း- တစ်ပြိုင်နက်တည်း စက်ရုံတည်ဆောက်မှုနှင့် ဆိုက်တွင် တပ်ဆင်ခြင်းသည် ပရောဂျက်အချိန်ဇယားကို တိုတောင်းစေသည်။ နေရာအကျယ်အဝန်းတွင် ဂဟေဆက်ခြင်း မရှိခြင်းသည် ချို့ယွင်းချက်ရှာဖွေတွေ့ရှိမှုနှင့် သံချေးတက်မှု ဆန့်ကျင်ရေး ပြန်လည်လုပ်ဆောင်ရန် လိုအပ်မှုကို လျော့နည်းစေသည်။

V. ခေါင်မိုးနှင့် ဗိသုကာပုံစံအတွက် အားသာချက်များ

1. ပုံသဏ္ဍာန်မြင့်မားသော- စတုဂံ၊ စက်ဝိုင်းပုံ၊ ဘဲဥပုံ၊ စက်ဝိုင်းပုံ၊ နှင့် နှစ်ဆကွေးပုံစံများအားလုံးကို ရရှိနိုင်ပါသည်။ တင်းကျပ်သောဘောင်များနှင့် အခင်းအကျင်းများသည် ကြီးမားသောအကွေးအကွေးအမိုးများဖန်တီးရန် ရုန်းကန်နေရပြီး ပြပွဲစင်တာများနှင့် အားကစားကွင်းများကဲ့သို့ ထူးထူးခြားခြားပုံဖော်ထားသော အဆောက်အဦများအတွက် နေရာဘောင်များကို စံပြဖြစ်စေပါသည်။

2. သက်တောင့်သက်သာရှိသော အမိုးအပြင်အဆင်- အပေါ်ပိုင်းထောင့်ကွက်များ ပုံမှန်အစီအစဉ်ဖြင့် တူညီသောပုံစံသည် purlins၊ roof panels နှင့် skylight strips များကို စနစ်တကျနေရာချပေးပါသည်။ ၎င်းသည် အမိုးအကာအရံတည်ဆောက်မှုကို ရိုးရှင်းစေပြီး ရေနုတ်မြောင်းစနစ်များနှင့် မိုးကောင်းကင်အပြင်အဆင်များကို ဒီဇိုင်းဆွဲရာတွင် ပိုမိုပြောင်းလွယ်ပြင်လွယ်ဖြစ်စေသည်။

VI ။ တာရှည်ခံမှုတွင် အားသာချက်များ- သံချေးတက်ခြင်းနှင့် မီးဘေးကာကွယ်ရေး

1. သွယ်လျသော၊ ယူနီဖောင်းအသင်းဝင်များနှင့် ရင့်ကျက်သောရေပူရေကျဲကျဲသွပ်ပြားရောင်- သံမဏိပြွန်များနှင့် ဘောလုံးများကို တည်ဆောက်ပုံအပိုင်းများတွင်တွေ့ရှိရသော "အသေဇုန်များ" မပါဘဲ စက်ရုံတွင် အပြည့်အဝပူပြင်းသောသွပ်ရည်ဖြင့်ပြုလုပ်နိုင်ပြီး H-section တင်းကျပ်သောဘောင်များနှင့်နှိုင်းယှဉ်ပါက ပိုမိုကောင်းမွန်သောအရည်အသွေးကိုရရှိစေသည်။ ၎င်းသည် ကမ်းရိုးတန်း သို့မဟုတ် ဓာတုအဆိပ်သင့်သော ပတ်ဝန်းကျင်များတွင် ထူးခြားသော ဝန်ဆောင်မှုဘဝအားသာချက်ကို ပေးဆောင်သည်။

2. Fire-Retardant Coatings များကို လွယ်ကူစွာ အသုံးချခြင်း- သီးခြားအဖွဲ့ဝင်များနှင့် စီမံခန့်ခွဲနိုင်သော မျက်နှာပြင်ဧရိယာများဖြင့်၊ ပါးလွှာသော ဖလင်မီးဒဏ်ခံအလွှာများကို အသုံးချခြင်းသည် ကြီးမားသော အစိုင်အခဲ-ဝဘ်တန်းများနှင့် ကော်လံများကို ဖုံးအုပ်ခြင်းထက် ပိုမြန်ပါသည်။

တင်ပြလာတဲ့ ဆောက်လုပ်ရေးနောက်ပိုင်း O&M ၏ ပေါ်လွင်ချက်များ

1. အနိမ့်အမိုးပြုပြင်ထိန်းသိမ်းမှုဝန်နှင့်အတူပေါ့ပါး; ပြုပြင်ထိန်းသိမ်းခြင်းအတွက် ရိုးရှင်းသော အပြင်အဆင်၊

2. ရှင်းလင်းသောဖွဲ့စည်းပုံဆိုင်ရာအပြုအမူ; ပျက်စီးနေသော အဖွဲ့ဝင်တစ်ဦးချင်းစီကို ခေါင်မိုးများ ဖြိုဖျက်ခြင်း သို့မဟုတ် ပြုပြင်မွမ်းမံခြင်းမရှိဘဲ သီးခြားနေရာများတွင် အစားထိုးနိုင်ပြီး ပြုပြင်ထိန်းသိမ်းမှုစရိတ်စက နည်းပါးသည်။

VIII ယှဉ်ပြိုင်မှုစနစ်များနှင့် အကျဉ်းချုပ် နှိုင်းယှဉ်ခြင်း။

1. Portal တောင့်တင်းသောဘောင်များ- အသေးစားမှအလတ်စားအပိုင်းများအတွက် သင့်လျော်သည်။ Planar တည်ဆောက်ပုံဆိုင်ရာအပြုအမူ; flexural အဖွဲ့ဝင်များအပေါ်မှီခို; ကုန်ကျစရိတ်နည်းသော; 36m ထက်ကျော်လွန်သော အတိုင်းအတာများအတွက် ကုန်ကျစရိတ်-ထိရောက်မှု သိသိသာသာ ကျဆင်းသွားသည်။

2. Steel Trusses - Planar structural behavior; အားနည်းနှစ်ဘက်တင်းမာမှု; ကြီးမားသောအကွာအဝေးများအတွက်မြင့်မားသောကိုယ်ကိုကိုယ်အလေးချိန်; သိသာထင်ရှားသော site တွင်ဂဟေဆော်ရန်လိုအပ်သည်;

3. Steel Space Frames- Spatial structural အပြုအမူ၊ အလွန်ကြီးမားသော အပိုင်းများအတွက် ဦးစားပေးရွေးချယ်မှု။ မြင့်မားသောတင်းကျပ်မှု; ပြောင်းလွယ်ပြင်လွယ်ရှိသော ဂျီသြမေတြီ၊ မြင့်မားသောဘေးကင်းလုံခြုံရေးအနားသတ်။

Standard Fabrication လုပ်ငန်းစဉ်

I. Steel Ball Fabrication လုပ်ငန်းစဉ်

1. ဖြတ်တောက်ခြင်းနှင့် အတုပြုလုပ်ခြင်း- လွှစတီးလ်ဘားစတော့ခ် → အလတ်စား ကြိမ်နှုန်းဖြင့် အပူပေးခြင်းနှင့် ကြမ်းတမ်းသော သံမဏိဘောလုံးကွက်လပ်များအဖြစ် ဖောက်လုပ်ခြင်း၊

2. စက်တပ်ဆင်ခြင်း- စက်လုံးပုံမျက်နှာပြင်၏ လှည့်ခြင်း → ထောင့်ပေါင်းစုံမှ bolt အပေါက်များကို တူးဖော်ခြင်းနှင့် ပုံများအလိုက် အညွှန်းကိန်းတူးဖော်စက်ကို အသုံးပြု၍ ပုတ်ခြင်း၊

3. စစ်ဆေးရေးနှင့် NDT- ကြိုးစစ်ဆေးခြင်း၊ သံလိုက်အမှုန်အမွှားစမ်းသပ်ခြင်း (MPT) အက်ကွဲကြောင်းကိုထောက်လှမ်း;

4. သံချေးတက်ခြင်းကို ဆန့်ကျင်ခြင်း- ယေဘုယျအားဖြင့် ပူပူနွေးနွေးကျဲကျဲ သွပ်ရည်ဖွဲ့ခြင်း။

ဂဟေဆော်ထားသောဘောလုံးများ- တံဆိပ်တုံးထားသော စတီးပြားကို နှစ်ခြမ်းခြမ်းသို့ → Beveling → အတွင်းလက်စွပ် stiffeners များ၏ စည်းဝေးမှု → နှစ်ခြမ်းကွဲနေသော ဂဟေဆက်ခြင်း → NDT → ကြိတ်ခြင်း → ဂစ်စလင်ဆန်ခြင်း

II Space Frame အဖွဲ့ဝင် Fabrication လုပ်ငန်းစဉ်

1. သံမဏိပိုက်ဖြတ်ခြင်း- CNC လွှများကိုအသုံးပြု၍ ချောမွေ့သော သို့မဟုတ် ဂဟေပိုက်များကို ပုံသေအလျားဖြတ်တောက်ခြင်း။ ဂဟေကျုံ့မှုအတွက်ထောက်ပံ့ကြေးပါဝင်သည်; ပြန့်ပြူးသောအဆုံးမျက်နှာများ;

2. Cone Head and End Plate Fabrication- ပုံသဏ္ဍာန်အဖြစ် ပုံသဏ္ဍာန်ပြောင်းခြင်း၊

3. စည်းဝေးပွဲနှင့် ဂဟေဆော်ခြင်း- ပိုက်အစွန်းတွင် ကွန်မြီးခေါင်းများ/အဆုံး ပန်းကန်ပြားများ တပ်ဆင်ခြင်းအကြို၊ tooling မှတဆင့်နေရာချထားခြင်း; ထိုးဖောက်မှုအပြည့် CO₂ ပတ်ပတ်လည် ဂဟေဆက်ခြင်း၊

4. Weld NDT- အရေးပါသောကြီးမားသောအင်္ဂါများအတွက် Ultrasonic စမ်းသပ်ခြင်း (UT)၊ Grade II welds အတွက် အစက်အပြောက် စစ်ဆေးခြင်း

5. ဖြောင့်ခြင်းနှင့် သံချေးတက်ခြင်းကို ဖယ်ရှားခြင်း- ဖြောင့်တန်းသော အဖွဲ့ဝင်များ၊ Sa2.5 အဆင့်အထိ ပစ်ခတ်မှု ၊

6. သံချေးတက်ခြင်း- ယေဘုယျအားဖြင့် ပူပြင်းသော နစ်မြုပ်နေသော သွပ်ရည်စိမ်ခြင်း။

III High-Strength Bolt Assemblies များကို လုပ်ဆောင်ခြင်း။

1. သံမဏိအဝိုင်းဖြတ်ခြင်း → မီးငြှိမ်းသတ်ခြင်း နှင့် အပူပေးခြင်း → ပြင်ပလှည့်ခြင်း → ကြိုးချည်ခြင်း ၊

2. မာကျောမှုစစ်ဆေးခြင်း၊ ချို့ယွင်းချက်ရှာဖွေခြင်း၊ ကိုက်ညီသောလက်စွပ်များနှင့် set screw များကိုတစ်ပြိုင်နက်တည်းလုပ်ဆောင်ခြင်းနှင့် galvanizing ။

IV စက်ရုံအကြိုစည်းဝေးပွဲ

1. jig တစ်ခုပေါ်တွင် အစမ်းတပ်ဆင်ခြင်းအတွက် 1-2 စံယူနစ်များကို ရွေးချယ်ပါ။

2. ဘောလုံး-အပေါက် ချိန်ညှိမှု၊ bolt ထည့်သွင်းမှု အတိမ်အနက်နှင့် စုစုပေါင်းအဖွဲ့ဝင် အရှည်ကို စစ်ဆေးပါ။

3. ဆိုဒ်တွင်တပ်ဆင်မှုချောမွေ့စေရန်အတွက် စံမဟုတ်သောအစိတ်အပိုင်းများ၏အတိုင်းအတာများကို ချိန်ညှိပါ။

V. ထုပ်ပိုးခြင်းနှင့် အမျိုးအစားခွဲခြားခြင်း။

ဇုန်နှင့်သတ်မှတ်ချက်အလိုက် အစိတ်အပိုင်းများကို အရေအတွက်၊ အဖွဲ့ဝင်များ၊ သံမဏိဘောလုံးများနှင့် ဘောလီများကို သီးခြားစီထုပ်ပိုးပါ။ ဝင်ရိုးနံပါတ်များဖြင့် အမှတ်အသားလုပ်ပါ။

VI ။ On-site Assembly လုပ်ထုံးလုပ်နည်းများ

1. စစ်တမ်းကောက်ယူခြင်းနှင့် အပြင်အဆင်၊ အထောက်အပံ့များကို အဆင့်သတ်မှတ်ခြင်းနှင့် နေရာချထားခြင်း၊

2. ဆောက်လုပ်ရေးအစီအစဥ်အပေါ်အခြေခံ၍ အကောင်အထည်ဖော်ခြင်း- အမြင့် / ပိတ်ဆို့ခြင်း lifting / integral lifting;

3. အောက်ခြေ chord ဘောလုံးများနှင့် အဖွဲ့ဝင်များကို ဦးစွာ စုစည်းပါ → ဝဘ်အဖွဲ့ဝင်များကို တပ်ဆင်ပါ → ထိပ်ပိုင်း chord များကို စုစည်းပါ။ torque wrench ကိုအသုံးပြု၍ torque ကိုဒီဇိုင်းဆွဲရန် Grade 10.9 စွမ်းအားမြင့် bolts များကို တင်းကြပ်ပါ။

4. ပစ္စည်းခွဲစစ်ဆေးခြင်း၊ welds တွင် သံချေးတက်ခြင်း ဆန့်ကျင်ဘက်အလွှာကို ထိခြင်း နှင့် မီးခံနိုင်ရည်ရှိသော အပေါ်ယံလွှာကို အသုံးပြုခြင်း။

မှတ်ချက်- Welded-Ball Space Frames အတွက် ကွာခြားချက်များ

အဆစ်များ၏ ထိုးဖောက်ဝင်ရောက်မှု အပြည့် ဂဟေဆက်ခြင်း၊ weld passတိုင်းအတွက် ချို့ယွင်းချက်ရှာဖွေခြင်း high-strength bolt tightening လုပ်ငန်းစဉ်မရှိပါ။

အဓိက စွမ်းဆောင်ရည် ကန့်သတ်ချက်များ

I. ပင်မအစိတ်အပိုင်းများ၏ ဂျီဩမေတြီသတ်မှတ်ချက်များ

1. Space Frame သံမဏိ Tubular အဖွဲ့ဝင်များ (Q235B/Q355B၊ Q355B ကို ကြီးမားသော အပိုင်းများအတွက် ဦးစားပေးသည်)

ဘုံပိုက်အချင်း × နံရံအထူများ- φ60×3.5, φ76×4, φ89×4, φ114×4, φ140×6, φ159×8, φ180×10, φ219×10

အပြီးသတ်အဖွဲ့ဝင်အရှည်- 1.0m–3.5m (စံဇယားကွက်အရွယ်အစား- 1.5m–3.0m);

ထုတ်လုပ်မှု ဖြောင့်ဖြောင့်မှု ခံနိုင်ရည်- ≤L/1000; အဆုံး-မျက်နှာ ထောင့်မှန်သွေဖည်မှု- ≤0.5mm။

2. Bolted Spheres

စက်လုံးအချင်း- φ100, φ120, φ140, φ160, φ180, φ200–φ400;

နံရံအထူ: 12-20mm; စက်လုံးမျက်နှာပြင်ပေါ်ရှိ threaded hole အတွက် angular သည်းခံမှု- ±15′။

3. ဆက်စပ်ပစ္စည်းများ

အဆင့် 10.9 စွမ်းအားမြင့် ဘောလီများ- M12, M14, M16, M20, M22, M24, M27, M30; ဆက်စပ်ပစ္စည်းများ- လက်စွပ်များ၊ ပုံဆောင်ခေါင်းများ၊ အဆုံးပြားများ၊ သော့ခတ်ထားသော ဝက်အူများ။

4. ပန်းကန်ပြားများကို ပံ့ပိုးပါ။

အခြေခံပန်းကန်အထူ: 16-30mm; stiffener ပန်းကန်အထူ: 12-20mm; ထည့်သွင်းထားသော ကျောက်ဆူးဘောများ- Q355။

II Material Mechanical Properties များ

III Structural Load-Bearing Performance ၊

1. Load-bearing လက္ခဏာများ- ကြီးမားသော Span Steel Space Frame Structure ရှိ အဖွဲ့ဝင်များအားလုံးသည် axial tension သို့မဟုတ် compression နှင့် သက်ဆိုင်ပါသည်။ flexural အဖွဲ့ဝင်များမရှိပါ။ ၎င်းသည် အလွန်တည်ငြိမ်စွာ သတ်မှတ်မထားသော ဖွဲ့စည်းပုံတစ်ခုဖြစ်သည်။ အဖွဲ့ဝင်တစ်ဦးချင်းစီ၏ ကျရှုံးမှုသည် အလုံးစုံပြိုကျမှုကို မဖြစ်ပေါ်စေပါ။

2. ပုံမှန်အသုံးပြုနိုင်သော အတိုင်းအတာများ

1. Bolted-sphere space frames- 12m–80m;

2. Welded-sphere space frames- 50m မှ 180m (အလွန်ကြီးမားသော အပိုင်းများနှင့် လေးလံသောဝန်များအတွက်)။ 3. ရိုးရိုးခေါင်မိုးဝန်တန်ဖိုးများ- Dead load 0.30–0.80 kN/m²; တိုက်ရိုက်ဝန် 0.5-1.0 kN/m²; အကြီးစားတည်ဆောက်ပုံများ (ဥပမာ၊ ခြောက်သွေ့သော ကျောက်မီးသွေးတွင်းများ) သည် 2.0 kN/m² ထက် ကျော်လွန်နိုင်ပါသည်။

4. အပူပိုင်းပုံပျက်ခြင်း- အပူပိုင်းချဲ့ထွင်ခြင်း/ကျုံ့ခြင်းဖိစီးမှုများကို လျော့ပါးသက်သာစေရန်အတွက် 60 မီတာထက်ကျော်လွန်သော အကွာအဝေးများအတွက် လျှောများကို တပ်ဆင်ရပါမည်။

IV Weld နှင့် Flaw Detection စံနှုန်းများ

1. အဖွဲ့ဝင်များနှင့် cone ဦးခေါင်းများကြားတွင် ပတ်ပတ်လည် ဂဟေဆက်ခြင်း- အဆင့် II ဂဟေများ; အရေးပါသော တာရှည်အဖွဲ့ဝင်များအတွက် 100% Ultrasonic Testing (UT)၊ စံအဖွဲ့ဝင်များအတွက် 20% ကျပန်းနမူနာ။

2. ဂဟေစက်လုံးများအတွက် Butt welds: Grade II welds; အရေးကြီးသောပရောဂျက်များအတွက် 100% ချို့ယွင်းချက်ရှာဖွေခြင်း။

V. သံချေးတက်ခြင်းဆိုင်ရာ ကန့်သတ်ချက်များ

1. စက်ရုံ-အချောထည်ပစ္စည်းများ- ရေနွေးပူပူဖြင့် သွပ်ရည်ပြုလုပ်ခြင်း။ ဇင့်အလွှာအထူ ≥85 μm (ကမ်းရိုးတန်းအဆိပ်သင့်သောဇုန်များအတွက် ≥120 μm)။

2. ပျက်စီးနေသောနေရာများကို ဆိုက်ရောက် ပြုပြင်ခြင်း- Sa2.5 အဆင့်အထိ သဲဖြင့် ဖောက်ထွင်းခြင်း → epoxy ဇင့် ကြွယ်ဝသော primer + အလယ်အလတ် ကုတ်အင်္ကျီ + အပေါ်အင်္ကျီ; စုစုပေါင်းခြောက်သွေ့ရုပ်ရှင်အထူ ≥120 μm။

VI ။ မီးကာကွယ်ရေး ကန့်သတ်ချက်များ

အများသူငှာ အဆောက်အဦများနှင့် စက်မှုစက်ရုံများအတွက် လိုအပ်သောမီးအဆင့်သတ်မှတ်ချက်ပေါ်မူတည်၍ ပါးလွှာသောဖလင် သို့မဟုတ် အလွန်ပါးလွှာသောဖလင်ပြားများကို အသုံးပြုပါ (မီးခံနိုင်ရည်ကန့်သတ်ချက် 0.5 နာရီ၊ 1.0 နာရီ၊ 1.5 နာရီ သို့မဟုတ် 2.0 နာရီ)၊ coating thickness သည် သက်ဆိုင်ရာ စံချိန်စံညွှန်းများနှင့် ကိုက်ညီရမည်။

တင်ပြလာတဲ့ တပ်ဆင်ခြင်း ထိန်းချုပ်မှု ကန့်သတ်ချက်များ

1. ဝင်ရိုးသွေဖည်မှုကိုပံ့ပိုးမှု ≤± 5 မီလီမီတာ; ထိပ်မျက်နှာပြင် အမြင့် ≤± 3 မီလီမီတာကို ပံ့ပိုးပါ။ ကပ်လျက်ပံ့ပိုးမှုအကြား အမြင့် ခြားနားချက် ≤2 မီလီမီတာ။

2. High-strength bolt သည် နောက်ဆုံး တင်းကျပ်သော torque သည် သတ်မှတ်ထားသော တန်ဖိုးများကို အတိအကျ လိုက်နာရပါမည်။ thread engagement depth သည် design drawings နှင့် ကိုက်ညီရမည်။

VIII အကိုးအကား သံမဏိစားသုံးမှု (စီမံကိန်းဧရိယာအလိုက်)

ပေါ့ပါးသော နေ့အလင်းရောင် ခေါင်မိုးများ- 12-22 ကီလိုဂရမ်/m²

ပုံမှန်စက်မှုစက်ရုံများနှင့် နေရာများ- 22-35 kg/m²

လေးလံသော စက်ကိရိယာများ ပံ့ပိုးပေးသော အမိုးခြောက် ကျောက်မီးသွေး တဲများနှင့် အမိုးများ- 35-60 ကီလိုဂရမ်/m²
