Horizontal Structural Steel Bracing စနစ်

"X" (လက်ဝါးကပ်တိုင်) ဖွဲ့စည်းမှုတွင် အမိုးအလင်းတန်း၏ အပေါ် သို့မဟုတ် အောက်ခြေအနားကွပ်၏ လေယာဉ်အတွင်းတွင် တပ်ဆင်ထားသော၊ အလျားလိုက်ဖွဲ့စည်းပုံဆိုင်ရာ သံမဏိကြိုးထိန်းစနစ်များသည် စက်မှုအဆောက်အအုံများ၏ spatial တည်ငြိမ်မှုအတွက် အရေးကြီးပါသည်။ ၎င်းတို့သည် ဖိသိပ်ခြင်းထက် တင်းမာမှုတွင် အဓိကလုပ်ဆောင်ကြပြီး အမိုး၏ ဘေးတိုက်ခုခံမှုစနစ်ကို ဖန်တီးရန်အတွက် ကြိုးချောင်းများ၊

1. ထုတ်ကုန်လုပ်ဆောင်ချက်များ

မြင်းမိုရ်နံရံများနှင့် အလျားလိုက် ငလျင်ဆိုင်ရာ တွန်းအားများမှ လေဝင်လေထွက်များကို ကော်လံထိပ်ရှိ ချည်ချောင်းများဆီသို့ လွှဲပြောင်းပေးကာ ၎င်းတို့အား ကော်လံအချင်းချင်း စည်းနှောင်ခြင်းနှင့် အခြေခံအုတ်မြစ်သို့ ပို့ဆောင်ပေးသည်။ ခေါင်မိုးစတီးတန်းတန်းများ၏ ဘေးထွက်ရွေ့လျားမှုကို ဟန့်တားကာ ခေါင်မိုးတည်ဆောက်ပုံ၏ အလုံးစုံ ဘေးထွက်ကျခြင်း သို့မဟုတ် မတည်မငြိမ်ဖြစ်ခြင်းကို ကာကွယ်ပေးသည်။

2. အသုံးများသောပစ္စည်းများ

၁)။ စံသတ်မှတ်ချက်များ- အညီအမျှ-ခြေထောက်ထောင့်သံမဏိ (L50×5၊ L63×5၊ L70×6);

၂)။ တာရှည်၊ လေးလံသောဝန် သို့မဟုတ် ငလျင်ဒဏ်ခံနိုင်သော အဆောက်အဦများ- အချင်းသေးငယ်သော စက်ဝိုင်းအခေါင်းပေါက်များ (CHS); စံပြပစ္စည်းမှာ Q235B ဖြစ်ပြီး လေးလံသော အပလီကေးရှင်းများအတွက် Q355B ကို အသုံးပြုထားသည်။

3. တပ်ဆင်ခြင်းတည်နေရာများ

တောင့်တင်းသောဖွဲ့စည်းတည်ဆောက်ပုံဆိုင်ရာ အမြှေးပါးကိုဖန်တီးရန် အမိုး၏အဆုံးဘက်တွင် တပ်ဆင်ထားပြီး တိုးချဲ့အဆစ်များကို အနားပေးထားသည်။

Standard Factory-Supplied Configuration

1. Main Bracing အစိတ်အပိုင်းများ

Cross-bracing အဖွဲ့ဝင်များ (ထောင့်သံမဏိ သို့မဟုတ် CHS) တစ်ဦးချင်းစီ ဖန်တီးထုတ်လုပ်ထားသော ယူနစ်များအဖြစ် ပံ့ပိုးပေးသည်၊ ပင်လယ်အော်တစ်ခုအတွင်း ထောင့်ဖြတ်ဖြတ်ကူးအင်္ဂါတစ်စုံသည် ပြီးပြည့်စုံသော အလျားလိုက် စည်းနှောင်မှုတစ်ခုဖြစ်သည်။

2. ချိတ်ဆက်မှု ဆက်စပ်ပစ္စည်းများကို အဆုံးသတ်ပါ။

1. အချိတ်အဆက်အစပ်ပြားများ- သံမဏိ beam flanges များဆီသို့ bolting ပြုလုပ်ရန်အတွက် pre-drilled bolt အပေါက်များပါရှိသော 8-14mm သံမဏိပြားများကို စက်ရုံမှ ဂဟေဆော်သည့်အဖွဲ့ဝင်၏ အစွန်းနှစ်ဖက်တွင် ဂဟေဆော်ထားသည်။

2. Central cross-splice plate- "X" ဖွဲ့စည်းမှု၏ လမ်းဆုံအမှတ်တွင် မျှဝေထားသော splice plate တစ်ခုဖြစ်ပြီး၊ ထောင့်ဖြတ်ညှပ်နှစ်ခုထပ်နေပြီး လုံခြုံအောင်ထားပါ။

3. ကိုက်ညီသော ချိတ်များ

ယေဘူယျအသုံးပြုရန်အတွက် Standard Grade 4.8 bolts (M16/M20) မြေငလျင်ဒဏ်ခံနိုင်သော အဆောက်အဦများ သို့မဟုတ် ခေါင်းပေါ်ရှိ ကရိန်းများ ထားရှိရာ အဆောက်အဦများအတွက် အဆင့် 8.8 (အပြားလျှော်စက်များနှင့် စပရိန်လျှော်စက်များပါရှိသော) စွမ်းအားမြင့် ဘောလီများ။

4. Corrosion Protection Specifications

၁)။ စံသတ်မှတ်ချက်- St3 လက်စွဲမျက်နှာပြင်ပြင်ဆင်မှု + primer နှင့် topcoat (ခြောက်သွေ့သောဖလင်အထူ- 60-90 μm);

၂)။ အဆိပ်သင့်သောစက်မှုနယ်မြေများ / ကမ်းရိုးတန်းဒေသများ- အပြည့်အ၀ပူပြင်းသောကျဲကျဲသွပ်ရည်များ။

5. မီးဘေးကာကွယ်ရေးသတ်မှတ်ချက်များ

သတ်မှတ်ထားသော မီးခန်းအတွင်း 0.5 နာရီ အဆင့်သတ်မှတ်ထားသော ပါးလွှာသော ဖလင်မီးမွှားအလွှာကို အသုံးပြုခြင်း၊ မီးဘေးကာကွယ်ရေး လိုအပ်ချက်မရှိသော နေရာများအတွက်သာ သံချေးတက်ခြင်းကို ဆန့်ကျင်ခြင်း။

အလျားလိုက်ဖွဲ့စည်းတည်ဆောက်ပုံဆိုင်ရာ သံမဏိကြိုးထိန်းစနစ်များအတွက် စံပြီးပြည့်စုံသောဖြေရှင်းချက်

1. Conventional Angle Steel Horizontal Bracing- Angle steel main member + end connection plates + intermediate splice plates + anti-corrosion treatment + matching bolts

2. Heavy-duty Circular Hollow Section (CHS) Horizontal Bracing- CHS အဖွဲ့ဝင် + ထူထဲသော အဆုံးပြားများ + လက်ဝါးကပ်တိုင်ပြားများ + ကြံ့ခိုင်မှုမြင့်သော bolts

3. ရိုးရှင်းသော Light-duty Bracing- သွယ်လျသောထောင့်တီး၊ သေးငယ်သော အပေါ့စားသံမဏိစက်ရုံများအတွက် ပုံမှန်အားဖြင့် အသုံးပြုသည်။

ထုတ်ကုန်ပေါင်းစပ်ခြင်း။

အလျားလိုက် ခိုင်ခံ့ခြင်း (အလျားလိုက် လေတိုက်ခြင်း) + လည်စည်းချောင်းများ (အရှည်လိုက် တင်းမာမှု ချိတ်ဆက်မှု) + ဒူးဆစ်များ ( beams အတွက် နှစ်ဘက်အထိန်းအချုပ်များ) သည် ပေါင်းစပ်ပြီး တည်ငြိမ်သော အမိုးစည်းစနစ်တစ်ခုဖြစ်သည်။ အဓိက အားသာချက်များ

1. ခေါင်မိုးတစ်ခုလုံး ယိမ်းနွဲ့ရွေ့လျားခြင်း သို့မဟုတ် ရွေ့ပြောင်းခြင်းကို တားဆီးထားစဉ်တွင် ပြင်းထန်သော လေတိုက်ခြင်းနှင့် ငလျင်ဒဏ်ခံနိုင်ရည်တို့ကို ပေးစွမ်းပြီး အလျားလိုက် တွန်းအားများကို ထိရောက်စွာ တန်ပြန်တိုက်ထုတ်ပါသည်။

2. သံမဏိ beams နှင့် purlins များ မှားယွင်းချိန်ညှိခြင်း သို့မဟုတ် ပုံပျက်ခြင်းမှ ကာကွယ်ပေးသော ဖရိန်အစိတ်အပိုင်းများကြား အကွာအဝေးကို တင်းကျပ်စေခြင်း။

3. အဆင်ပြေသောတည်ဆောက်မှုကို လွယ်ကူချောမွေ့စေသည့် လိုက်လျောညီထွေရှိသော တပ်ဆင်မှုအပြင်အဆင်များဖြင့် ရိုးရှင်းသောဖွဲ့စည်းတည်ဆောက်ပုံဒီဇိုင်းကို ပါရှိသည်။

4. ရေရှည်အသုံးပြုခြင်းထက် လျော့ရဲခြင်း သို့မဟုတ် ပုံပျက်ခြင်းများကို ခံနိုင်ရည်ရှိသော ခိုင်ခံ့သော၊ ဆန့်နိုင်အားမြင့်သောပစ္စည်းများဖြင့် ပြုလုပ်ထားသည်။

5. ကျယ်ကျယ်ပြန့်ပြန့် တိုက်စားမှု ဆန့်ကျင်သည့် ကုသမှုကို ခံယူပြီး ပြင်ပ သို့မဟုတ် ထိတွေ့ထားသော စက်မှုအဆောက်အအုံများအတွက် မြင့်မားသော ကြာရှည်ခံမှုကို အာမခံပါသည်။

6. အလွန်သဟဇာတ; Portal တောင့်တင်းသောဘောင်များနှင့် တာရှည်စက်မှုဇုန်အဆောက်အဦများကဲ့သို့သော ပြီးပြည့်စုံသော သံမဏိဖွဲ့စည်းပုံစနစ်များနှင့် ပြီးပြည့်စုံစွာ ပေါင်းစပ်ထားသည်။

Roof Horizontal Bracing ၏ ထူးခြားသော ပေါ်လွင်ချက်များ

I. ထူးခြားသော ဖွဲ့စည်းတည်ဆောက်ပုံ စွမ်းဆောင်ရည် အားသာချက်များ

1. အလျားလိုက်ဖွဲ့စည်းတည်ဆောက်ပုံဆိုင်ရာ သံမဏိကြိုးကောက်စနစ်သည် ဘေးတိုက်အလျားလိုက် အင်အားစုများကို ထုတ်လွှင့်ရန်အတွက် အထူးဒီဇိုင်းထုတ်ထားသော X-shaped ကြက်ခြေခတ်ပုံစံကို အသုံးပြုထားသည်။ ၎င်းသည် ဝန်တိုသောလမ်းကြောင်းနှင့် အလုံးစုံ တောင့်တင်းမှုမြင့်မားမှုကို ဖြစ်ပေါ်စေသည့် တင်းမာမှုနှင့် ဖိသိပ်မှုမဟုတ်ဘဲ တစ်ဖက်သတ် တွန်းတင်မှုအောက်တွင် လုပ်ဆောင်သည်။ ဆန့်ကျင်ဘက်အားဖြင့်၊ ချည်ချောင်းများသည် အရှည်လိုက်ရွေ့လျားမှုကို ကန့်သတ်ထားသော်လည်း ဘေးတိုက်တွန်းအားများကို မခုခံနိုင်သော အရှည်လိုက် axial အဖွဲ့ဝင်များဖြစ်သည်။ ဒူးအဆစ်များနှင့် sag rods များသည် purlins နှင့် steel beam များအတွက် ဒေသန္တရအထိန်းအချုပ်များကိုသာ ပေးစွမ်းနိုင်ပြီး အဆောက်အဦ၏ အလုံးစုံသော အလျားလိုက်ဝန်များကို မခံနိုင်ပါ။

2. ၎င်းသည် သီးခြား bays များအတွင်း bracing များကို အာရုံစိုက်ခြင်းဖြင့် တောင့်တင်းသောဘောင်များကို တစ်စုတစ်စည်းတည်း တောင့်တင်းသောခေါင်မိုးတည်ဆောက်ပုံသို့ ထိထိရောက်ရောက် ချိတ်ဆက်ပေးခြင်းဖြင့် တောင့်တင်းသောခေါင်မိုးဒိုင်ယာဖရမ်ကို ဖန်တီးပေးပါသည်။ မြင်းမိုရ်အစွန်းများမှ လေဝင်နှုန်းများသည် ချည်နှောင်ခြင်းနှင့် ချည်ချောင်းများမှတစ်ဆင့် ကော်လံများနှင့် ဖောင်ဒေးရှင်းများဆီသို့ လျင်မြန်စွာ ကူးစက်သည်။ ၎င်းသည် ဘေးဘက်အမိုးမတည်ငြိမ်မှုကို ကာကွယ်ရန်အတွက် အဓိကအစိတ်အပိုင်းတစ်ခု—အခြားဆက်စပ်ပစ္စည်းများမရှိသည့်စွမ်းရည်တစ်ခုဖြစ်သည်။

II ပစ္စည်းရွေးချယ်မှုနှင့် ကုန်ကျစရိတ် ပေါ်လွင်ချက်များ

1. အခြေခံပစ္စည်းသည် ပုံမှန်အားဖြင့် အလွယ်တကူရရှိနိုင်ပြီး ကုန်ကျစရိတ်သက်သာသော တူညီသောခြေထောက်ထောင့်သံမဏိဖြစ်သည်။ Angle steel သည် ဖြတ်ရန်နှင့် ဂဟေဆော်ရန် လွယ်ကူသော စံချိန်စံညွှန်းစျေးကွက် ကုန်ပစ္စည်းတစ်ခုဖြစ်သည်။ အဝိုင်းပြွန်ကြိုးများ သို့မဟုတ် ဝန်ထမ်းစတီးထုပ်များနှင့် နှိုင်းယှဉ်ပါက ၎င်းသည် ပစ္စည်းကို နည်းပါးစွာအသုံးပြုကာ အကြီးစားတပ်ဆင်မှုအတွက် ကုန်ကျစရိတ်ကို ထိန်းထားနိုင်သည်။ အပြန်အလှန်အားဖြင့်၊ စိတ်ကြိုက်သေတ္တာခါးပတ်များ သို့မဟုတ် H-beam အစိတ်အပိုင်းများသည် ကုန်ကျစရိတ်ကြီးမြင့်ပြီး အလုံးအရင်းအဖြစ် အသုံးပြုရန်အတွက် မသင့်လျော်ပါ။

2. ပစ္စည်းရွေးချယ်ခြင်းကို သီးခြားလိုအပ်ချက်အရ အဆင့်သတ်မှတ်သည်- စံထောင့်သံမဏိကို သာမန်အပေါ့စားသံမဏိစက်မှုလုပ်ငန်းအဆောက်အအုံများအတွက် အသုံးပြုထားပြီး သေးငယ်သောအဝိုင်းပြွန်ကို တာရှည်၊ ငလျင်ဒဏ်ခံနိုင်ရည်ရှိသော သို့မဟုတ် ကရိန်းတပ်ဆင်ထားသည့် အဆောက်အဦများအတွက် အသုံးပြုထားသည်။ ၎င်းသည် လိုက်လျောညီထွေရှိသော ဝန်ကို လိုက်ဖက်ညီစေပြီး ပစ္စည်းစွန့်ပစ်မှုကို တားဆီးပေးသည်။

III ဆောက်လုပ်ရေးနှင့် တပ်ဆင်ခြင်းဆိုင်ရာ ပေါ်လွင်ချက်များ

1. ခွဲခြမ်း prefabrication နှင့် on-site bolting; စံအဖွဲ့ဝင်များအတွက် site တွင်ဂဟေဆော်ရန်မလိုအပ်ပါ။ စက်ရုံ-ကြိုတင်ပြင်ဆင်ထားသောအဖွဲ့ဝင်များသည် ကားစင်ပုံစံအဆစ်များတွင် လျင်မြန်သောနေရာ၌ bolted တပ်ဆင်ခြင်းအတွက် အဆုံးချိတ်ဆက်မှုပြားများပါရှိသည်။ သို့သော်လည်း အချို့သော တင်းမာမှုအဖွဲ့ဝင်များသည် ဆိုက်တွင်းတူးဖော်ခြင်းနှင့် ဂဟေဆော်ခြင်းများ လိုအပ်ပြီး ဆောက်လုပ်ရေးစွမ်းဆောင်ရည် နိမ့်ကျစေသည်။

2. Modular၊ စံပြုထားသော အစိတ်အပိုင်းအစုံများ။ Single-span bracing sets များကို တူညီသောအပေါက်အချင်းများနှင့် လဲလှယ်နိုင်သော bolts များဖြင့် အစုလိုက်အပြုံလိုက်ထုတ်လုပ်ထားပြီး သိုလှောင်မှုနေရာနှင့် အစားထိုးခြင်း သို့မဟုတ် ပြုပြင်ထိန်းသိမ်းမှုတို့ကို လွယ်ကူချောမွေ့စေပါသည်။

IV စနစ်ဖွဲ့စည်းပုံနှင့် ကွဲပြားခြင်း။

1. ဘေးတိုက်တည်ငြိမ်မှုသည် အလျားလိုက် ချည်နှောင်ခြင်းအပေါ် မူတည်ပြီး အရှည်လိုက် တည်ငြိမ်မှုမှာ တင်းကျပ်သော ချည်ချောင်းများပေါ်တွင် မူတည်သည်။ လုပ်ဆောင်ချက်နှစ်ခုသည် တစ်ခုနှင့်တစ်ခု အားဖြည့်ပေး၍ မရှိမဖြစ် လိုအပ်ပါသည်။

Horizontal Bracing- ဘေးတိုက်လေတိုက်မှုနှင့် ငလျင်ဒဏ်ခံနိုင်ရည်ကို ပံ့ပိုးပေးသည်။ သီးခြားပင်လယ်အော်များတွင် တပ်ဆင်ထားသည်။

Longitudinal Tie Rods- စဉ်ဆက်မပြတ် longitudinal ချည်နှောင်ခြင်းကို ပံ့ပိုးပေးသည်။ ဖွဲ့စည်းတည်ဆောက်ပုံတစ်ခုလုံးကိုဖြန့်ဝေ။ Eave braces နှင့် sag rods များသည် building envelope နှင့် ဆက်စပ်နေသော သေးငယ်သော အစိတ်အပိုင်းများဖြစ်ပြီး primary lateral force-resisting system တွင် မပါဝင်ပါ။

1. တွက်ချက်မှုများအတွက် ထိရောက်သော လေယာဉ်ပျံအလျားကို သိသိသာသာ လျှော့ချပြီး သံမဏိတန်းများကို လေယာဉ်အပြင်ဘက်တွင် ဘောင်ခတ်ခြင်းအား တားမြစ်ပါ။ ပင်မအလင်းတန်းဖြတ်ပိုင်းများကို ပိုကောင်းအောင်ပြုလုပ်ပြီး သံမဏိကို သက်သာစေသည်။

V. သံချေးတက်ခြင်းဆိုင်ရာ အားသာချက်များ

Angle steel အဖွဲ့ဝင်များသည် ပုံမှန်ပုံသဏ္ဍာန်ရှိပြီး သံချေးတက်ခြင်း၊ ပန်းချီဆွဲခြင်းနှင့် hot-dip galvanizing အဆင်ပြေစေသည်။ အဖွင့်ပရိုဖိုင်းချန်နယ်စတီးနှင့် နှိုင်းယှဉ်ပါက၊ ထိတွေ့၍မရသောထောင့်များ နည်းပါးသောကြောင့် သံချေးတက်ခြင်းကို ပိုမိုတိကျစွာ ကုသနိုင်စေပါသည်။

VI ။ ထုတ်ကုန်နေရာချထားခြင်းနှင့် ဂုဏ်ထူးရှင်

1. Horizontal Bracing- ဘေးတိုက်ခံနိုင်ရည်၊ သီးခြားပင်လယ်အော်များတွင် X ပုံသဏ္ဌာန်အပြင်အဆင်၊ ပင်မဖွဲ့စည်းပုံတည်ငြိမ်မှုအစိတ်အပိုင်း။

2. Tie Rods - အလျားလိုက်ချည်ခြင်း၊ စဉ်ဆက်မပြတ် layout; ဖိအားနှင့် ဖိအားနှစ်ခုလုံးကို ခံနိုင်ရည်ရှိသည်။

3. Eave Braces / Sag Rods: purlins နှင့် minor beams များအတွက် Local reinforcement; စာအိတ်တည်ဆောက်ပုံဆိုင်ရာ အစိတ်အပိုင်းများ။

Standard Fabrication လုပ်ငန်းစဉ်

1. ကုန်ကြမ်းလက်ခံမှု

အဓိကပစ္စည်း- Q235B ပတ်ပတ်လည်သံမဏိ။ ပစ္စည်းအရည်အသွေး အသိအမှတ်ပြုလက်မှတ်များကို စစ်ဆေးပါ။ ကွေးညွှတ်ခြင်း၊ အက်ကွဲခြင်းနှင့် ချေးခြင်းအတွက် စစ်ဆေးခြင်း (ခံနိုင်ရည်ထက်ကျော်လွန်ပါက ဖြောင့်တန်းခြင်း)၊ သိုလှောင်ခန်းထဲသို့ ဝင်သည့်အခါ ဆက်စပ်ပစ္စည်း စတီးပြားများ (lug plates) ကို စစ်ဆေးပါ။

2. အရှည်မှဖြတ်တောက်ခြင်း။

Abrasive Saw သို့မဟုတ် CNC Saw ကို အသုံးပြု၍ ပုံဆွဲခြင်းအတွက် သတ်မှတ်ချက်များအတိုင်း သံမဏိကို ဖြတ်တောက်ပါ။ အစွန်းများကို ချောမွေ့စွာ လှီးဖြတ်ပြီး burrs များကို ဖယ်ရှားပါ။

3. အပြီးသတ်လုပ်ဆောင်ခြင်း (ဘုံနည်းလမ်းနှစ်ခု)

ရွေးချယ်စရာ ① Threading (ဆိုက်တွင် bolted ချိတ်ဆက်မှု)

သံမဏိဘား၏ အစွန်းနှစ်ဖက်ပေါ်သို့ ချည်ပြင်ပချည်များကို လှိမ့်ပါ။ ချည်အလျားသည် nut နှင့် backing plate တပ်ဆင်ခွင့်အတွက် လိုက်လျောညီထွေရှိရမည်။ ပျက်စီးမှုမဖြစ်အောင် ချည်ကြိုးများပေါ်တွင် ယာယီအကာအကွယ်ကို အသုံးပြုပါ။

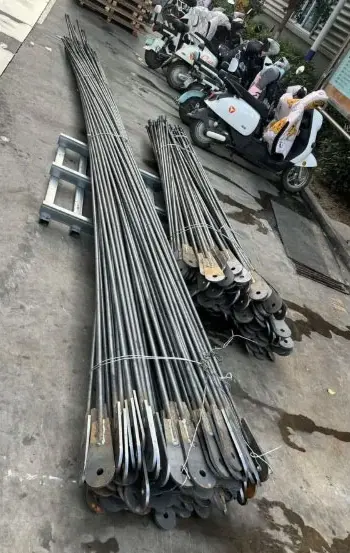

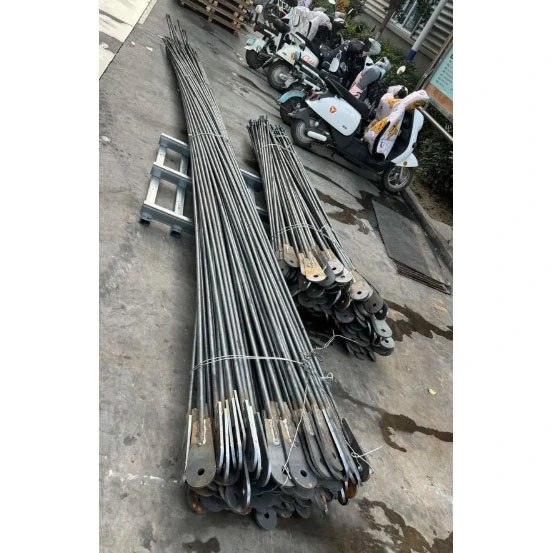

ရွေးချယ်စရာ ② Welded Lug Plate (Bolted beam-to-column connection)

သံမဏိဘား၏အစွန်းနှစ်ဖက်ကို ဂဟေဆက်ခြင်း ချိတ်ပြား/ပလပ်များ။ ချိန်ညှိမှုအတွက် jig နှင့် tack-weld ကိုနေရာချထားရန်။

4. ဂဟေဆော်ခြင်းလုပ်ငန်းစဉ် (Lug plate type)

လုံးပတ်ပတ်လည် CO₂ ဓာတ်ငွေ့ကာရံထားသော ဂဟေဆော်ခြင်း၊ အဆင့် II အသားလွှာ welds; အမြင်အာရုံစစ်ဆေးခြင်း; အရေးကြီးသော ပရောဂျက်များအတွက် ချို့ယွင်းချက်ရှာဖွေခြင်းအတွက် နမူနာ။

5. အပေါက်ပြုလုပ်ခြင်း (Lug plate အစိတ်အပိုင်းများ)

ချိတ်ဆက်ပန်းကန်ပြားများ၏ CNC တူးဖော်ခြင်း (M16/M20 ဘောလီများအတွက် အချင်းများ)။

6. ဖြောင့်တန်းခြင်းနှင့် ကြိတ်ခြင်း။

ဂဟေဆော်ခြင်းကြောင့် ကွေးညွှတ်ခြင်းကို ပြုပြင်ရန် အဖွဲ့ဝင်များကို ဖြောင့်တန်းစေခြင်း၊ weld spatter နှင့် burrs ကိုကြိတ်ပါ။

7. သံချေးတက်ခြင်း ကုသမှု

စံသတ်မှတ်ချက်- St3 သံချေးတက်ခြင်း → primer + topcoat; ခြောက်သွေ့သောရုပ်ရှင်အထူ 60-90 μm;

စိုစွတ်သောအပင်နေရာများ- ပရိဘောဂတစ်ခုလုံး၏ ပူနွေးသောကျိန်ဖျော့သွပ်ရည်။

8. ထုပ်ပိုးမှု

လိုက်ဖက်သော အခွံမာသီးများ၊ အပြားလျှော်စက်များ၊ တံဆိပ်အစုံနှင့် သိမ်းဆည်းပါ။

Standard Fabrication Process for Horizontal Structural Steel Bracing System (X-type Angle Steel)

1. ကုန်ကြမ်းစစ်ဆေးခြင်း။

1. အဓိကပစ္စည်း- အညီအမျှ-ခြေထောက်ထောင့်သံမဏိ (Q235B/Q355B); ပစ္စည်းလက်မှတ်များကိုစစ်ဆေးပါ ကွေးခြင်း၊ လိမ်ခြင်း၊ သို့မဟုတ် ပုံပျက်ခြင်းအတွက် စစ်ဆေးခြင်း (ကန့်သတ်ချက်များကျော်လွန်ပါက ဖြောင့်တန်းပါ)။

2. ကိုက်ညီသော သံမဏိချိတ်ပြားများ၏ အသွင်အပြင်ကို ပြန်လည်စစ်ဆေးပါ။

2. CNC လွှ/ဖြတ်တောက်ခြင်း။

ပုံတစ်ပုံချင်းစီအတွက် သတ်မှတ်ထားသော အလျားအတိုင်း ထောင့်သံမဏိကို ဖြတ်တောက်ပါ။ ဖြတ်သောအစွန်းမှ burrs ကြိတ်; cross-brace စည်းဝေးပွဲ၏ အရှည်နှင့် အတိုအတွက် သီးခြား အပြင်အဆင်။

3. ချိတ်ဆက်မှုပန်းကန်ဖြတ်တောက်ခြင်း။

အဆုံးချိတ်ဆက်မှုပြားများနှင့် ဗဟိုဖြတ်ပိုင်းအဖုံးပြားများကို CNC ဖြတ်တောက်ခြင်း။

4. Assembly and Tack Welding

jig အသုံးပြု၍ အနေအထား၊ ထောင့်သံမဏိ၏အစွန်းနှစ်ဖက်နှင့် ချိတ်ဆက်ထားသောပြားများကို အလယ်ဗဟိုနှင့် တင်းတင်းကြပ်ကြပ် အံဝင်ခွင်ကျဖြစ်အောင်၊ လုံခြုံစေရန် tack-weld; ကြိုတင်စုစည်းပြီး ပေါင်ပြားကို ဗဟိုလမ်းဆုံအမှတ်တွင် နေရာချပါ။

5. Gas-shielded ဂဟေဆော်ခြင်း။

ချိတ်ဆက်ပြားများနှင့် ထောင့်သံမဏိများကြားတွင် ချုပ်ရိုးများကို CO₂ ဂဟေဆက်ခြင်း၊ စံအဆင့် II အသားလွှာ welds; အမြင်အာရုံစစ်ဆေးခြင်း; အရေးကြီးသော ပရောဂျက်များတွင် ချို့ယွင်းချက်ရှာဖွေခြင်းအတွက် ကန့်သတ်နမူနာ။

6. ဘော့အပေါက်များကို CNC တူးဖော်ခြင်း။

အပေါက်အကွာနှင့် အစွန်းအကွာအဝေးများတွင် တိကျသေချာစေရန်အတွက် စံချိန်စံညွှန်းမီသော ချိတ်ဆက်ပြားများ (ပုံမှန်အားဖြင့် M16 သို့မဟုတ် M20) ကို တူးဖော်ပါ။

7. အမှားပြင်ခြင်းနှင့်ကြိတ်

ဂဟေဆက်ခြင်းကြောင့် ဖြစ်ပေါ်လာသော ကွဲထွက်ခြင်း သို့မဟုတ် ပုံပျက်ခြင်းကို ပြုပြင်ခြင်း၊ weld slag နှင့် spatter ကိုကြိတ်ပါ။

8. သံချေးတက်ခြင်း ကုသခြင်း။

·စံသတ်မှတ်ချက်- St3 လက်စွဲသံချေးဖယ်ရှားရေး → primer + topcoat (အခြောက်ဖလင်အထူ- 60-90 μm);

· ကမ်းရိုးတန်း/ သံချေးတက်သောပတ်ဝန်းကျင်များ- အစိတ်အပိုင်းတစ်ခုလုံး၏ ပူနွေးသောကျဲကျဲ သွပ်ရည်ပြုလုပ်ခြင်း။

9. နံပါတ်တပ်ခြင်း၊ ထုပ်ပိုးခြင်းနှင့် သိုလှောင်ခြင်း

အပိုင်းနှင့် တပ်ဆင်မှုအစုံဖြင့် အမှတ်အသားပြုထားသော အစိတ်အပိုင်းနံပါတ်များ၊ ကိုက်ညီသော အစိတ်အပိုင်းများစာရင်းဖြင့် ထုတ်ပြန်ခဲ့သည်။

အလျားလိုက် သံမဏိဖွဲ့စည်းပုံ ဘောင်ခတ်ခြင်းအတွက် Core Performance Parameters (Angle Steel, Round Steel, and Circular Hollow Sections)

I. Geometric Specifications

1. Angle Steel Horizontal Bracing (တင်းကျပ်သော တင်းအားများသော အဖွဲ့ဝင်များ)

ဘုံတူညီသောခြေထောက်ထောင့်များ- L50×5၊ L63×5၊ L70×6၊ L80×6; အဆုံးချိတ်ဆက်မှုပန်းကန်အထူ: 8-14 မီလီမီတာ; bolt အပေါက်များ: M16, M20; တစ်ဦးတည်းအဖွဲ့ဝင်အရှည်: 3-9 မီတာ; အဖွဲ့ဝင်ဖြောင့်ခြင်း- ≤L/1000။

2. Round Steel Flexible Bracing

အချင်း: Φ12–Φ22; ချည်မျှင်စွန်းများ (40-60 မီလီမီတာ) သို့မဟုတ် ဂဟေဆော်ထားသော ချိတ်ပြားများ (8-12 မီလီမီတာ); ပေါ့ပါးသောအမိုးအကာများတွင် tension bracing အတွက်သာအသုံးပြုသည်။

3. Circular Hollow Section (CHS) Heavy-duty Horizontal Bracing

ဘုံအရွယ်အစားများ- φ89×3၊ φ114×3.0၊ φ114×3.5; အဆုံးပန်းကန်အထူ: 10-16 မီလီမီတာ။

II Base Material Mechanical Properties များ

III ဖွဲ့စည်းပုံ စွမ်းဆောင်ရည်

1. Angle Steel/Round Steel Bracing- တင်းမာမှု-သီးသန့်အင်္ဂါများ (ဖိသိပ်မှုကို ခံနိုင်ရည်မရှိနိုင်၊ ဖိသိပ်မှုအောက်တွင် ဖြစ်ပေါ်သည်); X-ပုံစံဖြင့်စီစဉ်ထားသည်။ ဝန်အောက်တွင်၊ ထောင့်ဖြတ်အဖွဲ့ဝင်တစ်ခုတည်းသည် တင်းမာမှုဖြင့် လုပ်ဆောင်သည်။

2. Circular Hollow Section Bracing- တင်းမာမှုနှင့် ဖိသိပ်မှုကို ခံနိုင်ရည်ရှိသည်။ လမ်းကြောင်းနှစ်ခုစလုံးတွင်တည်ငြိမ်; ငလျင်ဒဏ်ခံဇုန်များနှင့် အကြီးစားစက်မှုဇုန်များတွင် အသုံးပြုသည်။

3. လုပ်ဆောင်ချက်- မြင်းမိုရ်လေအားများ နှင့် အလျားလိုက် ငလျင်ဆိုင်ရာ စွမ်းအားများကို လွှဲပြောင်းပေးသည်။ စတီးတန်းတန်းများကို လေယာဉ်မှ ရွှေ့ပြောင်းခြင်းအား တားမြစ်သည်။ တောင့်တင်းသောခေါင်မိုး diaphragm ကိုဖွဲ့စည်းရန် ချည်ချောင်းများဖြင့် လုပ်ဆောင်သည်။ IV Weld ထိန်းချုပ်မှု

End-connection fillet welds များကို Grade II welds အဖြစ် ခွဲခြားသတ်မှတ်သည်။ ၎င်းတို့သည် ပုံမှန်အမြင်အာရုံစစ်ဆေးခြင်းကို ခံယူရပြီး အဓိကပရောဂျက်များအတွက် 100% စစ်ဆေးခြင်းထက် Ultrasonic Testing (UT) ကို အစက်ချပါ။

V. သံချေးတက်ခြင်းကာကွယ်ရေး ကန့်သတ်ချက်များ

1. Standard အလျားလိုက်ဖွဲ့စည်းတည်ဆောက်ပုံဆိုင်ရာသံမဏိ bracing စနစ်များ- St3 လက်စွဲမျက်နှာပြင်ပြင်ဆင်မှု; စုစုပေါင်းခြောက်သွေ့သောဖလင်အထူ 60-90 μmရှိသော primer နှင့် topcoat ။

2. ကမ်းရိုးတန်းအဆိပ်သင့်သောပတ်ဝန်းကျင်များ- အပြည့်အ၀ပူပြင်းသောအ၀တ်စဖြင့် သွပ်ရည်ပြုလုပ်ခြင်း။

VI ။ ချိတ်ဆက်မှု အစိတ်အပိုင်းများ

စံသတ်မှတ်ချက်- အဆင့် 4.8 သာမာန် bolts ငလျင်ဒဏ်ခံနိုင်ရည်ရှိသော သို့မဟုတ် ကရိန်း-တပ်ဆင်ထားသော အဆောက်အဦများ- အဆင့် 8.8 ခိုင်ခံ့မြင့်မားသော ဘောလီများ၊ ပြားချပ်ချပ်ရေဆေးစက်များနှင့် စပရိန်လျှော်စက်များဖြင့် တပ်ဆင်ထားသည်။

တင်ပြလာတဲ့ Bracing အမျိုးအစားသုံးမျိုးကြား အတိုချုံး ကွဲပြားခြင်း။

1. Round steel bar bracing: Flexible; တင်းမာမှု-သပ်သပ်; ပေါ့ပါးသော အရန်အပလီကေးရှင်းများအတွက်။

2. Angle steel bracing- စံမူလတန်း bracing; တင်းမာမှု-သပ်သပ်; သမားရိုးကျ စက်မှုအဆောက်အအုံများအတွက် စံသတ်မှတ်ချက်များ။

3. Circular hollow section (CHS) bracing- တောင့်တင်း (တင်းမာမှုနှင့် ဖိသိပ်မှုကို ခံနိုင်ရည်ရှိ); လေးလံမှုနှင့် ငလျင်ဒဏ်ခံနိုင်သော အသုံးချပရိုဂရမ်များအတွက် အထူးပြုထားသည်။
