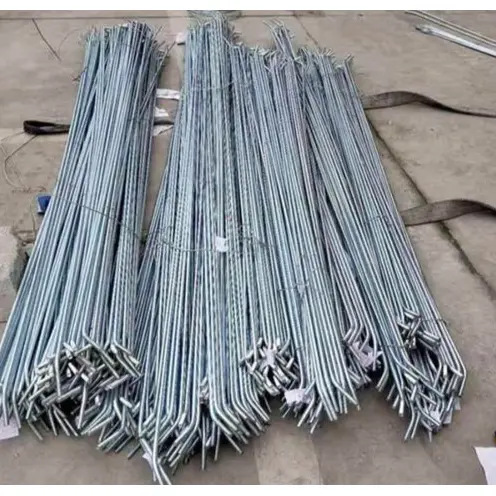

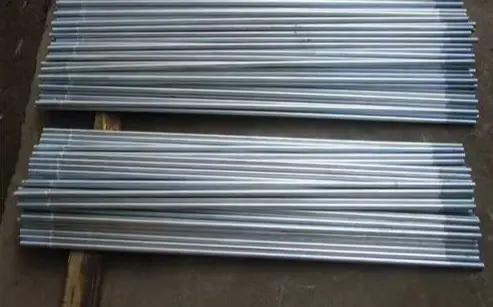

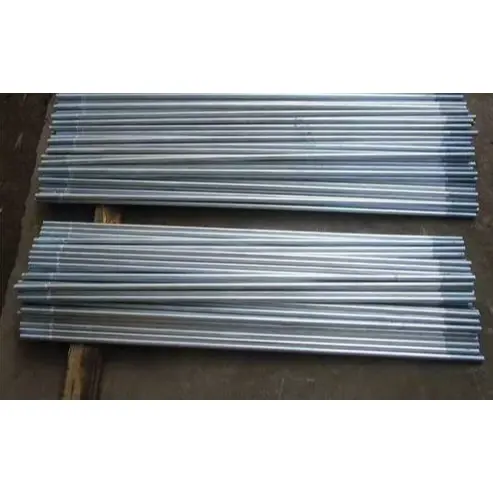

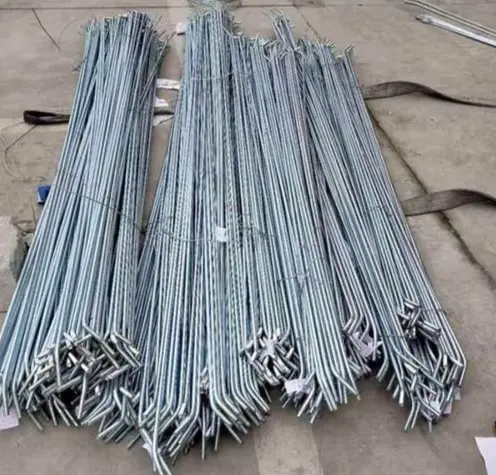

ဖွဲ့စည်းတည်ဆောက်ပုံ ချည်နှောင်ခြင်းအတွက် သွပ်ရည်စတီးလ်ကြိုးများ

ဖွဲ့စည်းတည်ဆောက်ပုံဆိုင်ရာ ချည်နှောင်ခြင်းအတွက် သွပ်ရည်စိမ်ထားသော သံမဏိကြိုးချောင်းများ (ပူပြင်းသော သွပ်ရည်စိမ်ချည်ကြိုးများ သို့မဟုတ် သံမဏိတင်းမာချောင်းများ) များသည် စက်မှုစက်ရုံများ၊ ခေါင်မိုးများ၊ နံရံများနှင့် တွန်းအားများကို ခံနိုင်ရည်ရှိစေရန်၊ အလျားလိုက် ဝန်များကို လွှဲပြောင်းပေးခြင်း၊ ထိန်းညှိပေးခြင်း၊ နံရံများ တည်ငြိမ်စေရန်နှင့် ထိန်းညှိပေးသည့် သံမဏိဖွဲ့စည်းပုံများတွင် အသုံးပြုသည့် အဝိုင်းစတီးလ်ဖွဲ့စည်းပုံဆိုင်ရာ အစိတ်အပိုင်းများဖြစ်သည်။

ထုတ်ကုန် အဓိပ္ပါယ်ဖွင့်ဆိုချက်

I. အခြေခံထုတ်ကုန်အချက်အလက်

ပစ္စည်း: Standard Q235B; မြင့်မားသောလျှောက်လွှာများအတွက် Q355B။ အဝိုင်းစတီးများသည် အအေးပုံဆွဲခြင်း၊ မီးငြှိမ်းသတ်ခြင်းနှင့် အပူပေးခြင်း၊ နှစ်ဖက်စလုံးတွင် ချည်မျှင်ပြုလုပ်ခြင်းတို့ကို ခံယူသည်။

သံချေးတက်ခြင်းကို ဆန့်ကျင်ခြင်း- Hot-dip galvanized (HDG); ဇင့်အပေါ်ယံပိုင်းအထူ≥70-100μm; ပြင်ပ သို့မဟုတ် အလွန်အဆိပ်ပြင်းသော ကမ်းရိုးတန်းပတ်ဝန်းကျင်များအတွက် သင့်လျော်သည်။

လုပ်ဆောင်ချက်- အမျိုးအစားများတွင် ဖြောင့်တန်းသောကြိုးများ (အလျားလိုက် လည်စည်းကြိုးများ)၊ ထောင့်ဖြတ်ကြိုးများ (ဒူးညှပ်ကြိုးများ/လေတိုက်ခြင်း)၊ နှင့် လှည့်ပတ်-ချိန်ညှိထားသော လည်စည်းကြိုးများ (ချိန်ညှိနိုင်သော တင်းမာမှု) ပါဝင်သည်။

II ပြီးပြည့်စုံသော ဖွဲ့စည်းမှု (Standard Assembly)

1) Tie Rod Body (1 ပိုင်း)

အချင်း- φ8/10/12/14/16mm (φ12 အဖြစ်အများဆုံး)။

ကြိုးများ- M8/M10/M12/M14/M16 အစွန်းနှစ်ဖက်ရှိ (အချင်းနှင့် ကိုက်ညီသည်); ကြိုးအရှည်သည် အဆုံးတစ်ခုလျှင် 2d-3d ဖြစ်သည်။

အရှည်- span ကိုအခြေခံ၍ စိတ်ကြိုက်ပြုလုပ်ထားသည်။ သည်းခံနိုင်မှု ± 5 မီလီမီတာ; အပြည့်အဝ threaded သို့မဟုတ် double-end threaded ဗားရှင်းများတွင်ရနိုင်သည်။

မျက်နှာပြင်- ပူပြင်းသော သွပ်ရည်စိမ်ထားသော၊ ဆားမှုန်ရေမွှားခုခံမှု≥500h။

2) ဆက်စပ်ပစ္စည်းများ (အဆုံးတစ်ခုစီအတွက် 1 set)

Hex အခွံမာသီး: အဆင့် 4.8 / အဆင့် 8; hot-dip သွပ်ရည်စိမ်သည်။ · Flat washers: Q235 / သွပ်ရည်စိမ်; ဖိအားကိုဖြန့်ဝေပြီး ခြစ်ရာများကို တားဆီးပါ။

· နွေဦးရေဆေးစက်/သော့ခတ်ထားသော အခွံမာသီးများ- တုန်ခါမှုကြောင့် လျော့ရဲခြင်းမှ ကာကွယ်ပေးသည် (အမိုးမိုးခြင်း/လေတိုက်ခြင်းဇုန်များအတွက် မဖြစ်မနေ လိုအပ်သည်)။

3) ချိန်ညှိခြင်း/ချိတ်ဆက်မှုဆက်စပ်ပစ္စည်းများ (လိုအပ်ချက်များအပေါ်အခြေခံ၍ ရွေးချယ်နိုင်သည်)

· Turnbuckles (tie-rod adjusters): ခက်ရင်းစွန်း သို့မဟုတ် အပိတ်-ကိုယ်ထည် အမျိုးအစားများ။ 45# သံမဏိဖြင့်ပြုလုပ်ထားသော၊ ပူပြင်းသောသွပ်ရည်စိမ်ထားသော၊ ချိန်ညှိမှုအကွာအဝေး- ±50-150mm။

· လက်ကိုင်ပြားများ/ ချိတ်ဆက်မှုပြားများ- Q235B/Q355B; အထူ≥10mm; ပူပြင်းကျဲသွပ်ရည်စိမ်; purlins / beams / columns များနှင့်ချိတ်ဆက်ရန်အတွက်။

· ကြိုးအကာအကွယ်များ- သယ်ယူ/တပ်ဆင်စဉ်အတွင်း ချည်မျှင်ပျက်စီးခြင်း သို့မဟုတ် သံချေးတက်ခြင်းမှ ကာကွယ်ပေးသည်။

· Strut tubes ( compression rods များအတွက်): φ42/48 အတွင်းပိုင်းချည်တုတ်ပါသောသံမဏိပိုက်; compression အောက်တွင်တည်ငြိမ်မှုကိုသေချာစေသည်။

III သော့ပါရာမီတာများ၏ အမြန်ခြုံငုံသုံးသပ်ချက်

· ပစ္စည်း- Q235B (σₛ ≥ 235MPa) / Q355B (σₛ ≥ 355MPa)။

· Tensile strength: ≥400MPa (Q235) / ≥470MPa (Q355)။

·သွပ်ရည်စိမ်အပေါ်ယံပိုင်း- ≥85μm (အပြင်ဘက်), ≥100μm (ကမ်းရိုးတန်း) ။

· ဘုံသတ်မှတ်ချက်များ- φ12 (M12)၊ အရှည် 1-6 မီတာ။

IV ရိုးရိုးအပလီကေးရှင်းအခြေအနေများ

· စက်ရုံအမိုးမိုးခြင်း- ဖြောင့်တန်းချောင်းများ (purlins များကြား) + ထောင့်ဖြတ်ကြိုးများ (လေတိုက်ခြင်း) + ကြိုးများ (တင်းမာမှု ချိန်ညှိမှု)။

· နံရံကပ်ခြင်း- နံရံကပ်အင်္ကျီများအတွက် ထောင့်ဖြတ်ကြိုးများ၊ နံရံများ ဖောင်းလာခြင်း သို့မဟုတ် ဘေးဘက်သို့ ရွှေ့ပြောင်းခြင်းမှ ကာကွယ်ပါ။

· PV တပ်ဆင်ခြင်းစနစ်များ- အလျား/အလျားလိုက် ချည်ချောင်းများ၊ လေနှင့် ဆီးနှင်းများဒဏ်မှ တည်ငြိမ်မှုကို မြှင့်တင်ပါ။ အဓိက အားသာချက်များ

1. သံချေးနှင့်ချေးခံနိုင်ရည်- သွပ်ရည်စိမ်ထားသောအလွှာသည် ၎င်းတို့အား ပြင်ပနှင့်စိုစွတ်သောလည်ပတ်မှုအခြေအနေများအတွက်သင့်လျော်စေသည်။

2. ဆန့်နိုင်အား မြင့်မားခြင်း- purlin sway ကို ထိရောက်စွာ တားဆီးနိုင်ပြီး အလုံးစုံဖွဲ့စည်းတည်ဆောက်ပုံ တောင့်တင်းမှုကို မြှင့်တင်ပေးသည်။

3. ချိန်ညှိနိုင်သော အရှည်- အရှည်များကို ဆိုဒ်တွင် ချိန်ညှိနိုင်ပြီး တပ်ဆင်မှု လိုက်လျောညီထွေရှိမှု မြင့်မားကြောင်း သေချာစေပါသည်။

4. ထိရောက်မှု- ပေါ့ပါးပြီး ကုန်ကျစရိတ်သက်သာပြီး အဆင်ပြေသောအသုတ်တပ်ဆင်မှုကို ဆောင်ရွက်ပေးသည်။

Highlights ခွဲခြားခြင်း

I. Black Steel / Painted Tie Rods နှင့် နှိုင်းယှဉ်ခြင်း။

1. သာလွန်ကောင်းမွန်သောချေးနှင့်ရာသီဥတုဒဏ်ခံနိုင်ရည်

ပြီးပြည့်စုံသော ပူပြင်းသော နစ်မြုပ်နေသော သွပ်ရည်ကို ခံသည်။ ထူထဲသော၊ သတ္တုဖြင့် ပေါင်းစပ်ထားသော အလွှာသည် အစိုဓာတ်နှင့် ဆားမှုန်ရေမွှားများကို ပိတ်ဆို့စေပြီး ပြင်ပ၊ စိုစွတ်သော သို့မဟုတ် ကမ်းရိုးတန်းပတ်ဝန်းကျင်တွင် ရေရှည်အသုံးပြုနိုင်စေသည်။ ဆန့်ကျင်ဘက်အားဖြင့်၊ ပုံမှန်အနက်ရောင်စတီးလ်အစိတ်အပိုင်းများသည် သံချေးတက်လွယ်ကာ သုတ်ဆေးအပေါ်ယံပိုင်းအခွံ သို့မဟုတ် အမှုန်အမွှားများဖြစ်ပြီး မကြာခဏ သံချေးတက်ခြင်းနှင့် ပြန်လည်ဆေးခြင်းပြုလုပ်ရန် လိုအပ်သည်—ပြုပြင်ထိန်းသိမ်းမှုစရိတ်များ မြင့်မားသည်။

2. ဝန်ဆောင်မှုသက်တမ်း ပိုရှည်သည်။

ဝန်ဆောင်မှုသက်တမ်းသည် ပုံမှန်အခြေအနေအောက်တွင် အနှစ် ၂၀ ကျော်လွန်သည်—ဆေးသုတ်ထားသောအစိတ်အပိုင်းများ (၃-၅ နှစ်)—၎င်းတို့ကို စက်ရုံအဆောက်အအုံများနှင့် photovoltaic mounting စနစ်များကဲ့သို့သော အမြဲတမ်းပြင်ပစတီးလ်အဆောက်အဦများအတွက် စံပြဖြစ်စေသည်။

3. Excellent ကမျက်နှာပြင်သမာဓိ

ဇင့်အပေါ်ယံပိုင်းသည် ဝတ်ဆင်မှုဒဏ်ကိုခံနိုင်ရည်ရှိပြီး သယ်ယူပို့ဆောင်ရေးနှင့် တပ်ဆင်မှုအတွင်း ထိခိုက်မှုအနည်းဆုံးဖြစ်စေသည်။ ချည်မျှင်များသည် သံချေးတက်ခြင်းနှင့် သိမ်းယူခြင်းတို့ကို ခံနိုင်ရည်ရှိပြီး အနာဂတ်ပြုပြင်ထိန်းသိမ်းစဉ်အတွင်း ချောမွေ့စွာ တပ်ဆင်မှုကို သေချာစေသည်။

4. ယူနီဖောင်းအသွင်အပြင်နှင့်စစ်ဆေးရလွယ်ကူသည်။

သတ်မှတ်ချက်များနှင့် အရည်အသွေးများကို ဆိုက်အတွင်းတွင် အလွယ်တကူ မြင်သာစွာ ခွဲခြားသိမြင်နိုင်စေရန်အတွက် ကိုက်ညီသော ငွေရောင်-မီးခိုးရောင် အလွှာကို ပါရှိသည်။

II Stainless Steel Tie Rods များနှင့် နှိုင်းယှဉ်ပါ။

1. ထူးချွန်သောကုန်ကျစရိတ်-စွမ်းဆောင်ရည်အချိုး

ဝယ်ယူမှုကုန်ကျစရိတ်များသည် သံမဏိကြိုးချည်ကြိုးများထက် သိသိသာသာနိမ့်ကျပါသည်။ စံနှုန်း corrosive အခြေအနေများအောက်တွင်၊ အလုံးစုံစွမ်းဆောင်မှုသည် နှိုင်းယှဉ်နိုင်ပြီး၊ ပရောဂျက်ကုန်ကျစရိတ်များ သိသိသာသာ လျော့ကျစေသည်။

2. တည်ငြိမ်စက်မှုဂုဏ်သတ္တိများ

အဓိကအားဖြင့် Q235B/Q355B သံမဏိမှထုတ်လုပ်သည်။ ခိုင်ခံ့မှုနှင့် ခိုင်ခံ့မှုသည် သံမဏိဖွဲ့စည်းပုံများအတွက် ဆန့်နိုင်အားလိုအပ်ချက်များနှင့် ကိုက်ညီပြီး ယုံကြည်စိတ်ချရသော ဝန်ထမ်းစွမ်းရည်နှင့် ပုံပျက်ခြင်းကို ခံနိုင်ရည်ရှိစေပါသည်။

3. မြင့်မားသောအပြောင်းအလဲနဲ့လိုက်လျောညီထွေရှိမှု

စိတ်ကြိုက်အတိုအရှည်နှင့် threading; turnbuckles နှင့် spacer tubes ကဲ့သို့သော ဆက်စပ်ပစ္စည်းများနှင့် တွဲဖက်အသုံးပြုနိုင်ပြီး ဆိုဒ်တွင် တပ်ဆင်ခြင်း၊ ချိန်ညှိခြင်းနှင့် တင်းကျပ်ခြင်းအတွက် လိုက်လျောညီထွေဖြစ်စေသည်။

III ထူးခြားသော အားသာချက်များ

1. Focused load-bearing နှင့် ရိုးရှင်းသော ဖွဲ့စည်းပုံ- tensile loads များကို အဓိက ကိုင်တွယ်သည်။ ပေါ့ပါးပြီး နေရာလွတ်၊ purlins နှင့် wall girts များ၏ ဘေးတိုက်မှ ရွှေ့ပြောင်းခြင်းကို ထိထိရောက်ရောက် တားဆီးနိုင်ပြီး အလုံးစုံဖွဲ့စည်းပုံဆိုင်ရာ တည်ငြိမ်မှုကို မြှင့်တင်ပေးသည်။ သံမဏိဖွဲ့စည်းပုံများတွင် ရိုးရှင်းပြီး ထိရောက်သော တင်းအားအဖွဲ့ဝင်အဖြစ် ဆောင်ရွက်သည်။

2. ပြည့်စုံသောပံ့ပိုးမှုစနစ်- သွပ်ရည်စိမ်ထားသော အခွံမာသီးများ၊ အဝတ်လျှော်စက်များ၊ ပန်ကာများနှင့် လက်စွပ်ပြားများကဲ့သို့သော ဆက်စပ်ပစ္စည်းများ အစုံအလင်ဖြင့် တွဲဖက်အသုံးပြုနိုင်သည်—ဂယ်လဗန်နစ်ချေးမတက်စေရန်နှင့် တစ်ပြေးညီကာကွယ်မှုသေချာစေရန် လိုက်ဖက်ညီသော တိုက်စားမှုဆန့်ကျင်ကုသမှုများပါရှိသည်။

3. အဆင်ပြေသော တပ်ဆင်ခြင်း- နှစ်ထပ်ချည် ဒီဇိုင်းသည် အခွံမာသီးများကို အသုံးပြု၍ တင်းမာမှုနှင့် ချိန်ညှိမှုကို ကောင်းစွာ ချိန်ညှိနိုင်စေပြီး ဆောက်လုပ်ရေးနှင့် ချိန်ညှိမှုအတွင်း ထိရောက်မှု မြင့်မားစေသည်။

IV အကျဉ်းချုပ် ကန့်သတ်ချက်များ

1. ကြမ်းတမ်းသောပတ်ဝန်းကျင်များတွင် စွမ်းဆောင်ရည်- အက်စစ်ဓာတ်လွန်ကဲသော သို့မဟုတ် အယ်ကာလိုင်းပတ်ဝန်းကျင်တွင် သံမဏိထက် သံမဏိထက် သံမဏိထက် နိမ့်သည်။

2. ကုန်ကျစရိတ်- ယူနစ်စျေးနှုန်းသည် စံအနက်ရောင်သံကြိုးများထက် ပိုမိုမြင့်မားသောကြောင့် ကနဦးရင်းနှီးမြှုပ်နှံမှု အနည်းငယ်ပိုမိုမြင့်မားစေသည်။

V. ရွေးချယ်မှု အကျဉ်းချုပ်

· ခြောက်သွေ့သော အိမ်တွင်းပတ်ဝန်းကျင်၊ ယာယီအဆောက်အဦများ သို့မဟုတ် တင်းကျပ်သောကုန်ကျစရိတ်ထိန်းချုပ်မှု → အနက်ရောင်စတီးလ် သို့မဟုတ် ဆေးခြယ်ထားသော ချည်ချောင်းများကို ရွေးချယ်ပါ။

· ပြင်ပ/ထိတွေ့နိုင်သောနေရာများ၊ ကမ်းရိုးတန်းဒေသများ၊ စံချိန်စံညွှန်းများ ချေးချွတ်မှုအခြေအနေများ သို့မဟုတ် ရေရှည်ထိန်းသိမ်းမှုကင်းသော စွမ်းဆောင်ရည်အတွက် လိုအပ်မှု → သွပ်ရည်စိမ်စတီးလ်ကြိုးများကို ဦးစားပေးပါ။

· ပြင်းထန်သော သံချေးတက်ခြင်း သို့မဟုတ် သန့်ရှင်းမှု မြင့်မားသော လိုအပ်ချက်များရှိသော ဓာတုပတ်ဝန်းကျင် → သံမဏိကြိုးချည်ချောင်းများကို ရွေးချယ်ပါ။

ဆိုက်တွင်း ဆောက်လုပ်ရေးလုပ်ငန်းစဥ်

ဖွဲ့စည်းတည်ဆောက်ပုံဆိုင်ရာ ချည်နှောင်ခြင်းအတွက် သွပ်ရည်စိမ်သံမဏိကြိုးများ- စက်ရုံထုတ် purlin ချည်ချောင်းများ၊ နံရံကပ်ကြိုးများ၊ PV တပ်ဆင်ခြင်းကြိုးချောင်းများ၊ နှင့် turnbuckle-adjusted tie rods တို့နှင့် သက်ဆိုင်ပါသည်။ အခြေခံပစ္စည်းသည် ပုံမှန်အားဖြင့် Q235B/Q355B hot-dip galvanized round steel; တပ်ဆင်ခြင်းသည် သံမဏိဖွဲ့စည်းပုံ စံနှုန်းများနှင့် ကိုက်ညီပါသည်။

I. ဆောက်လုပ်ရေးဘိတ်

1. ပစ္စည်းစစ်ဆေးခြင်း- ကြိုးချည်အချင်း၊ အရှည်နှင့် ချည်ကြိုးအသေးစိတ်အချက်အလက်များကို စစ်ဆေးပါ။ အသံသွပ်ရည်စိမ်ထားသော အပေါ်ယံပိုင်းကို စစ်ဆေးပြီး အစွန်းအထင်းများ၊ သံချေးများ၊ သို့မဟုတ် အပိုင်းအစများ ကင်းစင်ကြောင်း သေချာပါစေ။ ဆက်စပ်ပစ္စည်းများ (သွပ်ရည်စိမ်ထားသော အခွံမာသီးများ၊ အပြားလိုက်လျှော်စက်များ၊ နွေဦးလျှော်စက်များ၊ ပန်ကာများ၊ gusset ပြားများ) သည် အခြေအနေကောင်းမွန်ကြောင်း သေချာပါစေ။ မတူညီသော သတ်မှတ်ချက်များ သို့မဟုတ် ထုတ်လုပ်ရေးလုပ်ငန်းစဉ်များ၏ ဆက်စပ်ပစ္စည်းများကို ရောစပ်ခြင်းကို တင်းတင်းကျပ်ကျပ် တားမြစ်ထားသည်။

2. ကိရိယာပြင်ဆင်ခြင်း- လက်ကိုင်တုတ်များ၊ ခြေစွပ်များ၊ တိပ်အစီအမံများ၊ ပိုက်ဘောများနှင့် လက်တူများ တုတ်တံကို ချိန်ညှိခြင်းအတွက်၊ တုတ်တံနှင့် တင်းကျပ်သော လက်ကိုင်တုတ်များကို ပြင်ဆင်ပါ။ အမြင့်များတွင် အလုပ်လုပ်ရန် ဘေးကင်းရေး ဂီယာ အပြည့်အစုံ ရရှိကြောင်း သေချာပါစေ။ 3. အခြေခံစစ်ဆေးခြင်း- ချိတ်ပြားများနှင့် ထုပ်တန်းများ၊ ကော်လံများ၊ ကန့်လန့်ကျင်များနှင့် နံရံစည်းကြိုးများအတွက် ချိတ်ပြားများနှင့် ကြိုတင်တူးထားသော အပေါက်များ/အချင်းများ သေချာစေရန်၊ အစိတ်အပိုင်းများကို မှန်ကန်စွာ နေရာချထားပြီး လုံခြုံစွာ ယာယီပြင်ဆင်ထားကြောင်း သေချာပါစေ။

4. နည်းပညာဆိုင်ရာအကျဉ်းချုပ်- လည်စည်းချောင်းများအတွက် အပြင်အဆင်၊ လျှောစောက်နှင့် တင်းမာမှုလိုအပ်ချက်များကို ရှင်းရှင်းလင်းလင်းသတ်မှတ်ပြီး၊ ဖြောင့်ချည်ချောင်းများ၊ ထောင့်ဖြတ်ကြိုးတုတ်များနှင့် ကြိုးချည်ကြိုးများအတွက် တပ်ဆင်မှုဆိုင်ရာသတ်မှတ်ချက်များအကြား ခွဲခြားသတ်မှတ်ပါ။

II တပ်ဆင်ခြင်းလုပ်ငန်းစဉ်နှင့် လည်ပတ်လုပ်ဆောင်မှုဆိုင်ရာ အဓိကအချက်များ

(က) စံနှစ်ထပ်ချည်နှောင်ကြိုးများ (ဖြောင့်/ထောင့်ဖြတ် ချည်ချောင်းများ)

1. ထည့်သွင်းခြင်း- ကြိုး၏အစွန်းနှစ်ဖက်စလုံးရှိ အစိတ်အပိုင်းများရှိ ကြိုတင်တူးထားသောအပေါက်များမှတစ်ဆင့် ကြိုးကို အဆက်မပြတ်ဖြတ်ကာ လှံတံသည် အကွေးအကောက်မရှိဘဲ ဖြောင့်တန်းနေစေရန် သေချာစေသည်။

2. အသုံးအဆောင်ပစ္စည်းများ နေရာချထားခြင်း- ပြားချပ်ချပ်ရေဆေးစက် → စပရိန်လျှော်စက် → အခွံမာသီး၏ အစီအစဥ်တွင် အစိတ်အပိုင်းများကို တပ်ဆင်ပါ။ anti-loosening အကျိုးသက်ရောက်မှုသေချာစေရန် spring washer တွင်ကွဲကွဲကိုယိမ်းထိုးပါ။

3. ကနဦးတင်းကျပ်ခြင်း- အခြေခံတင်းမာမှုကို အသုံးချရန်နှင့် အစိတ်အပိုင်းများတွင် ပျော့ပျောင်းမှုကို ဖယ်ရှားရန် နှစ်ဖက်စလုံးတွင် အခွံမာသီးများကို အချိုးညီစွာ တင်းကျပ်ပါ။

4. နောက်ဆုံးတင်းကျပ်ခြင်း- တစ်ပြေးညီတင်းမာမှုနှင့် အလုံးစုံဖြောင့်မှန်မှုကို သေချာစေရန် အစွန်းနှစ်ဖက်စလုံးတွင် တစ်ပြိုင်နက် အင်အားသုံးခြင်း၊ အစိတ်အပိုင်းများ မှားယွင်းခြင်းနှင့် ဖိစီးမှုအာရုံစူးစိုက်မှုတို့ကို ဖြစ်စေသောကြောင့် တစ်ချိန်တည်းတွင် တစ်ဖက်ကို အပြည့်အဝ မတင်းကြပ်ပါနှင့်။

5. ချိန်ညှိခြင်း- ပိုက်ဘော သို့မဟုတ် ချိန်ညှိကြိုးကို အသုံးပြု၍ ဖြောင့်မှုနှင့် ယိုင်လဲမှုကို စစ်ဆေးပါ။ အခွံမာသီး အနေအထားများကို လိုအပ်သလို ချိန်ညှိပါ။

(ခ) Turnbuckle tie rods (ချိန်ညှိနိုင်သော အမျိုးအစား)၊

1. ကြိုးတံ၏အစွန်းနှစ်ဖက်ကို structural node များနှင့်ချိတ်ဆက်ပြီး အခွံမာသီးများကို ဖြည်းညှင်းစွာတပ်ဆင်ပါ။

2. တည်ဆောက်ပုံဆိုင်ရာ ဂျီသြမေတြီနှင့် ဒေါင်လိုက်သည် ဒီဇိုင်းသတ်မှတ်ချက်များနှင့် ကိုက်ညီကြောင်း သေချာစေရန် တင်းမာမှုကို ချိန်ညှိရန် လှည့်ပတ်ကိုယ်ထည်ကို လှည့်ပါ။

3. ချိန်ညှိပြီးသည်နှင့် ဝန်ဆောင်မှုကာလအတွင်း လှည့်ပတ်မှု သို့မဟုတ် လျော့ရဲခြင်းတို့ကို တားဆီးရန် turnbuckle ၏ နှစ်ဖက်စလုံးရှိ အခွံမာသီးများကို လော့ခ်ချပါ။

4. အပြိုင်ကြိုးချည်အုပ်စုများအတွက်၊ တသမတ်တည်းတင်းမာမှုနှင့် မျှတသောဝန်ဖြန့်ဖြူးမှုကို သေချာပါစေ။

(ဂ) spacer tubes ဖြင့် တပ်ဆင်ခြင်း။

သံမဏိ spacer ပြွန်၏အတွင်းပိုင်းမှတဆင့်ချည်တုတ်ချည်; အစွန်းနှစ်ဖက်မှအထွက်ရှိသော ချည်ထားသောအပိုင်းများပေါ်တွင် အဝတ်လျှော်စက်များနှင့် အခွံမာသီးများကို တပ်ဆင်ပါ။ spacer tube သည် တိမ်းစောင်းခြင်း သို့မဟုတ် ကွာဟချက်မကျန်စေဘဲ (ဒေါင်လိုက် သို့မဟုတ် အလျားလိုက်) အစိတ်အပိုင်းများနှင့် အံဝင်ခွင်ကျဖြစ်ကြောင်း သေချာပါစေ။

III တည်နေရာအလိုက် ဆောက်လုပ်ရေးလိုအပ်ချက်များ

1. ခေါင်မိုး purlin ချည်ချောင်းများ- အလျားလိုက် ချည်ချောင်းများသည် အဆင့်အတိုင်းရှိနေရမည်ဖြစ်ပြီး၊ ထောင့်ဖြတ်ကြိုးများကို ဒီဇိုင်းထောင့်များတွင် တပ်ဆင်ရမည်ဖြစ်ပါသည်။ ပျော့ပျောင်းမှုကို ဖယ်ရှားရန်နှင့် purlins ၏ အလုံးစုံတည်ငြိမ်မှုကို မြှင့်တင်ရန်အတွက် ကြိုးချောင်းများအားလုံးသည် တင်းမာပြီး တင်းမာနေရပါမည်။

2. နံရံချည်ချောင်းများ- နံရံအစိတ်အပိုင်းများ၏ ဒေါင်လိုက်မှုကို ထိန်းချုပ်နေစဉ် အပေါ်မှအောက်ခြေအထိ ဆက်တိုက်တပ်ဆင်ပါ။ ချည်ချောင်းများသည် တံခါးများ၊ ပြတင်းပေါက်များ၊ သို့မဟုတ် အမိုးပြားများကို အနှောင့်အယှက်မဖြစ်စေကြောင်း သေချာပါစေ။

3. ထောင့်နှင့် အဆုံးချိတ်ဆက်မှုများ- ဆက်စပ်ပစ္စည်းများအားလုံး ပြီးပြည့်စုံကြောင်း သေချာစေရန်၊ လျော့ရဲမှု ဆန့်ကျင်သည့် အတိုင်းအတာနှစ်ခုကို အကောင်အထည်ဖော်ပါ၊ လေအားများလွန်းသော နေရာများတွင် အပိုအားဖြည့်မှုကို အသုံးပြုပါ။

IV ပြီးမြောက်သည့်လုပ်ငန်းကို စစ်ဆေးခြင်းနှင့် အကာအကွယ်ပေးခြင်း

1. အမြင်အာရုံစစ်ဆေးခြင်း- ချည်ချောင်းများသည် ကွေးညွှတ်ခြင်းမရှိဘဲ ဖြောင့်တန်းနေရပါမည်။ အခွံမာသီးများ အပြည့်အဝတင်းကြပ်ထားပြီး နွေဦးလျှော်စက်များကို အပြည့်ဖိထားခြင်းဖြင့် ဆက်စပ်ပစ္စည်းများ ပြီးပြည့်စုံရပါမည်။

2. လုပ်ငန်းဆောင်တာ စစ်ဆေးခြင်း- စည်းဝေးပွဲသည် လျော့ရဲခြင်း သို့မဟုတ် တုန်လှုပ်ခြင်းကင်းရမည်။ ဖွဲ့စည်းတည်ဆောက်ပုံအတိုင်းအတာနှင့် ယိုင်လဲထောင့်များသည် ပုံများကို လိုက်နာရမည်ဖြစ်သည်။

3. ပြီးမြောက်သောလုပ်ငန်းကိုကာကွယ်ခြင်း- ချည်ချောင်းများ သို့မဟုတ် သွပ်ရည်စိမ်အပေါ်ယံပိုင်းသို့ ဂဟေဆက်ရာတွင် နင်းခြင်း၊ ထိခိုက်ခြင်း သို့မဟုတ် မီးလောင်ခြင်းဖြစ်စေခြင်းအား တားမြစ်ထားသည်။ ချည်ထားသောနေရာများတွင် အင်္ဂတေ သို့မဟုတ် ဆီညစ်ညမ်းမှုကို တားဆီးပါ။

4. သံချေးတက်ခြင်းကို ကာကွယ်ရန်အတွက် သွပ်ရည်ကြွယ်ဝသော သုတ်ဆေးကို အသုံးပြုခြင်းဖြင့် သွပ်ရည်စိမ်ထားသော အပေါ်ယံပိုင်းရှိ ခြစ်ရာများကို ချက်ခြင်း ပြုပြင်ပါ။

V. ဆောက်လုပ်ရေး တားမြစ်ချက်များ

1. ပြားချပ်ရေဆေးစက်များ သို့မဟုတ် စပရိန်လျှော်စက်များကို ချန်လှပ်ထားခြင်း၊ မပြည့်စုံသော ဆက်စပ်ပစ္စည်းများ တပ်ဆင်ခြင်း သို့မဟုတ် သွပ်ရည်စိမ်မဟုတ်သော ကိရိယာများတွင် ရောနှောခြင်းကို တင်းတင်းကျပ်ကျပ် တားမြစ်ထားသည်။

2. ချည်ချောင်းများကို ဖြောင့်စေရန် မီးအပူပေးခြင်း၊ လိမ်ခြင်း၊ သို့မဟုတ် အသုံးပြုခြင်းအား သွပ်ရည်စိမ်ထားသော အပေါ်ယံပစ္စည်း ပျက်စီးခြင်း သို့မဟုတ် ပျက်ကွက်ခြင်းမှ ရှောင်ကြဉ်ပါ။

3. ပျက်စီးနေသောချည်မျှင်များ၊ သွပ်ရည်စိမ်အပေါ်ယံပိုင်းကို ပြင်းထန်စွာ အခွံခွာခြင်း သို့မဟုတ် ပုံပျက်ခြင်း/ကွေးညွှတ်ထားသော ချည်ချောင်းများကို အသုံးမပြုပါနှင့်။

4. ချည်မျှင်ထုတ်ယူခြင်း သို့မဟုတ် အစိတ်အပိုင်းပုံပျက်ခြင်းကို ကာကွယ်ရန် အခွံမာသီးများကို တင်းကျပ်စွာ တားမြစ်ထားသည်။

5. မိုးရာသီတွင် ချည်မျှင်များပေါ်တွင် ကြာရှည်စွာရေများစုပုံနေခြင်းကြောင့် သံချေးတက်ခြင်းမှကာကွယ်ရန် မိုးရာသီတွင် ပြင်ပဆောက်လုပ်ရေးကာလအတွင်း အကာအကွယ်အစီအမံများကို အကောင်အထည်ဖော်ပါ။

ဖွဲ့စည်းတည်ဆောက်ပုံ ခိုင်ခံ့မှုအတွက် သွပ်ရည်စတီးလ်ကြိုးများ၏ အဓိက စွမ်းဆောင်ရည် ကန့်သတ်ချက်များ

စံနှုန်းများ- GB/T 700၊ GB/T 13912၊ GB 50017

I. အခြေခံပစ္စည်းနှင့် စက်ပိုင်းဆိုင်ရာ ဂုဏ်သတ္တိများ

1. အသုံးများသောပစ္စည်းများ

· စံသတ်မှတ်ချက်- Q235B; တာရှည်/တာရှည်- Q355B

2. စက်ပိုင်းဆိုင်ရာ အညွှန်းကိန်းများ

3. Rod Specifications: ဘုံအချင်း: φ8, φ10, φ12, φ14, φ16 မီလီမီတာ; အရှည်- ပုံတစ်ပုံချင်းစီတွင် စိတ်ကြိုက်ပြင်ဆင်ထားသည် (စံနှုန်း 1-6m); အရှည်ခံနိုင်ရည်- ±5 မီလီမီတာ

II Thread Parameters

1. Thread Specifications- သံမဏိလုံးပတ်နှင့် လိုက်ဖက်သည် (M8၊ M10၊ M12၊ M14၊ M16)

2. Thread အမျိုးအစား- နှစ်ချက်အဆုံးသတ်ထားသော ပြင်ပချည်၊ အဆုံးတစ်ခုစီတွင် ချည်အရှည်သည် အမည်ခံအချင်း၏ 2-3 ဆဖြစ်သည်။

3. Thread တိကျမှု- 6g; ချောမွေ့သောအံဝင်ခွင်ကျ, ဆန့်ကျင်သိမ်းပိုက်

III သွပ်ရည်စိမ်ခြင်း၏ ဂုဏ်သတ္တိများ (ရေပူရေပူတွင် သွပ်ရည်ပြုလုပ်ခြင်းကို ဦးစားပေးသည်)

1. Coating Thickness

· ပုံမှန်ပြင်ပအသုံးပြုမှု- ≥70 μm

· ကမ်းရိုးတန်း/အလွန်အဆိပ်သင့်သောပတ်ဝန်းကျင်များ- ≥85 μm

2. Adhesion: သတ္တုနှောင်ကြိုး; ထိခိုက်မှုအပေါ်တွင် ကျွတ်ထွက်ခြင်း သို့မဟုတ် တောက်ပြောင်ခြင်း မရှိပါ။

3. Corrosion Resistance: ဆားဖြန်းစမ်းသပ်မှု ≥500 h; သာမန်ပြင်ပအခြေအနေများအောက်တွင် ဝန်ဆောင်မှုသက်တမ်း> 20 နှစ်

IV ဆက်စပ်ပစ္စည်း ကန့်သတ်ချက်များ

1. Nut Grade: အတန်း 4.8 / Class 8; hot-dip သွပ်ရည်စိမ် (တူညီသောပစ္စည်း); ချည်မျှင်များဖြင့် တိကျမှုရှိသည်။

2. Flat Washer: Q235 ပစ္စည်း၊ ပူပြင်းသော နစ်နေသော သွပ်ရည်စိမ်ရည်၊ အဆက်အသွယ်ဖိအားဖြန့်ဝေ; အစိတ်အပိုင်းဆေးသုတ်ခြင်း/ coating ကိုကာကွယ်ပေးသည်။

3. Spring Washer: မြင့်မားသော elasticity; တုန်ခါမှုမြင့်သော သို့မဟုတ် လေတိုက်နှုန်းမြင့်သောနေရာများတွင် အဓိကအားဖြင့် လျော့ရဲမှုကိုကာကွယ်ရန် အသုံးပြုသည်။

4. Turnbuckle (ချိန်ညှိနိုင်သော): ပစ္စည်း- 45# သံမဏိအတု၊ စံညှိမှုအကွာအဝေး- ±50-150 မီလီမီတာ မီလီမီတာ

V. အသုံးပြုမှုနှင့် တပ်ဆင်မှု ကန့်သတ်ချက်များ

1. Loading mode- tensile loads များအတွက်သာ ဒီဇိုင်းထုတ်ထားပါသည်။ ဖိသိပ်မှု၊ ကွေးညွှတ်မှု သို့မဟုတ် ဘေးတိုက်ဝန်များကို တင်းကြပ်စွာ တားမြစ်ထားသည်။

2. တပ်ဆင်မှုလိုအပ်ချက်များ- ချည်ကြိုးသည် လိမ်ခြင်း၊ လိမ်ခြင်းမှ ကင်းဝေးပြီး ဖြောင့်တန်းနေရပါမည်။ နှစ်ဖက်စလုံးရှိ အခွံမာသီးများကို အချိုးကျစွာ တင်းကျပ်ရပါမည်။

3. ပတ်ဝန်းကျင်ဆိုင်ရာ သင့်လျော်မှု- လည်ပတ်မှုအပူချိန် အကွာအဝေး -20°C မှ 80°C; ပြင်းထန်သော အက်ဆစ် သို့မဟုတ် ပြင်းထန်သော အယ်ကာလီများနှင့် ကြာရှည်စွာ ထိတွေ့ခြင်းကို ရှောင်ကြဉ်ပါ။

VI ။ နောက်ဆက်တွဲလက္ခဏာများ

1. အပေါ်ယံအချောထည်- တစ်ပြေးညီအရောင်ဖြင့် Matte ငွေ-မီးခိုးရောင်၊ ခံနိုင်ရည်ရှိပြီး ထိခိုက်မှု။

2. ပြန်သုံးနိုင်မှု- သွပ်ရည်စိမ်ထားသောချည်အကာသည် ပြုပြင်ထိန်းသိမ်းရန်အတွက် တပ်ဆင်စဉ်အတွင်း ချည်မျှင်များကို သိမ်းယူခြင်း သို့မဟုတ် ထုတ်ယူခြင်းမှ တားဆီးကာကွယ်ပေးသည့် မွေးရာပါ ချောဆီများကို ထောက်ပံ့ပေးသည်။
